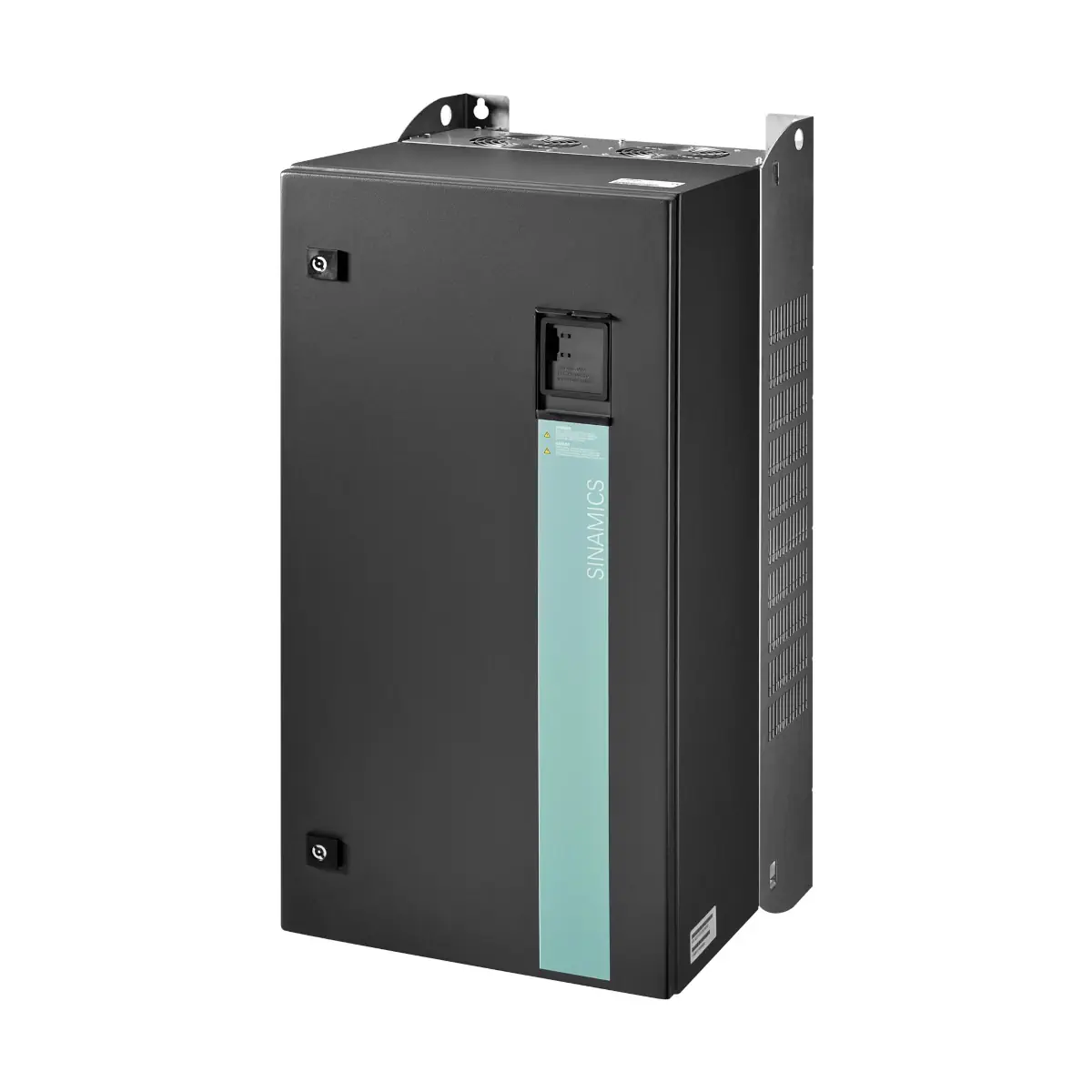

G120P-90/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 90,0 kW, IP55

G120P-90/35A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Opisywana wersja to wykonanie IP55 / UL Type 12 z zintegrowanym filtrem EMC klasy A (C2), przeznaczone do zasilania 3 AC 380…480 V i aplikacji HVAC wymagających stabilnej regulacji prędkości oraz funkcji typowych dla układów przepływowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-90/35A
• Nr zamówieniowy (MLFB): 6SL3200-6AM31-7AH0
• Zastosowanie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 90 kW
• Prąd wyjściowy: 178 A
• Sprawność η: 0.97
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)
• Rozmiar obudowy: F

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowanie prądu silnika do obciążenia dla oszczędności energii.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID do sterowania na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) umożliwiający pracę napędu mimo stanów alarmowych.
• Regulacja wielostrefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny PTC, KTY).
• Zabezpieczenia i monitoring: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie za pomocą obwodu pośredniego DC.

Komunikacja i wejścia/wyjścia (jednostka sterująca)

G120P-90/35A jest zestawem z jednostką sterującą CU230P-2 BT, która standardowo obsługuje:

• RS485 z protokołami: USS, Modbus RTU, BACnet MS/TP oraz P1.
• Opcjonalnie dostępne są wersje jednostki sterującej z: PROFIBUS DP, CANopen, PROFINET IO.

Parametry I/O (CU230P-2):

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (dla serii G120P – istotne dla doboru)

• Zasilanie: 3 AC 380…480 V (±10%), 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Dopuszczalna wysokość pracy: do 2000 m n.p.m.
• Zgodność: UL, CE, c-tick

Budowa zestawu i akcesoria

SINAMICS G120P-90/35A jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do aplikacji pomp i wentylatorów. Panel operatorski lub pokrywa maskująca nie są dołączone i należy je zamawiać oddzielnie.

• BOP-2 (Basic Operator Panel) – IP55
• IOP-2 (Intelligent Operator Panel) – IP54
• Pokrywa maskująca złącze panelu – IP55 / UL Type 12

Montaż i wymiary (IP55)

• Montaż: możliwy poza szafą sterowniczą (np. na ścianie); montaż na zewnątrz jest niedozwolony.
• Rozmiar obudowy: F
• Wymiary (B × H): 410 × 915 mm
• Głębokość T1: 433 mm (z IOP-2) / 423 mm (z pokrywą lub BOP-2)
• Głębokość T2 (bez pokrywy): 416 mm
• Wymagane odstępy montażowe: góra 350 mm, dół 350 mm, po bokach 50 mm

Podsumowanie

Siemens SINAMICS G120P-90/35A (6SL3200-6AM31-7AH0) to przemiennik częstotliwości 90 kW w wykonaniu IP55 / UL Type 12 z filtrem EMC klasy A (C2), zaprojektowany do profesjonalnej regulacji pomp i wentylatorów w budynkach. Rozbudowane funkcje aplikacyjne (m.in. 4 PID, tryb ECO, hibernacja, kaskadowanie do 4 silników, ESM) oraz komunikacja RS485 z obsługą Modbus RTU, BACnet MS/TP i USS ułatwiają integrację z automatyką HVAC i optymalizację zużycia energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-90/35A należy do przemienników częstotliwości SINAMICS G120P, wariant IP55 z filtrem klasy A, przeznaczony do pracy z napięciem zasilania 3 x 380...480 V AC, 47...63 Hz.
• Produkt jest przeznaczony wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta. Użycie niezgodne z przeznaczeniem może spowodować obrażenia, śmierć lub szkody materialne.
• Posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS, zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, serwis i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, przeszkolony w zakresie pracy z urządzeniami pod napięciem i zgodnie z lokalnymi przepisami bezpieczeństwa.
• Urządzenie pracuje przy niebezpiecznych napięciach. Dotknięcie części czynnych może spowodować porażenie prądem, ciężkie obrażenia lub śmierć.
• Po odłączeniu zasilania zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed otwarciem urządzenia należy odczekać co najmniej 5 minut i potwierdzić brak napięcia.
• Przed montażem, podłączeniem, otwarciem obudowy, serwisem lub usuwaniem usterek należy całkowicie odłączyć zasilanie, zabezpieczyć źródła energii przed ponownym załączeniem i upewnić się, że silnik nie może się uruchomić ani poruszyć.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są wyłączniki lub monitory różnicowoprądowe, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z wymaganiami producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie wolno otwierać złączy wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką możliwość. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Po włączeniu zasilania silnik może uruchomić się niespodziewanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po błędzie. Należy uwzględnić ryzyko nieoczekiwanego ruchu maszyny i zabezpieczyć strefę niebezpieczną.
• Urządzenia nie wolno używać jako wyłącznika awaryjnego „emergency stop”.
• Urządzenie nie jest dopuszczone do pracy w atmosferach wybuchowych. Nie wolno instalować ani użytkować produktu w środowisku, w którym może wystąpić atmosfera potencjalnie wybuchowa.
• Urządzenie może generować pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Dla modelu G120P-90/35A wymagane jest zapewnienie właściwych odstępów wentylacyjnych i swobodnego przepływu powietrza. Niewystarczająca wentylacja może spowodować przegrzanie, pożar, skrócenie żywotności urządzenia lub przestoje instalacji.
• Model G120P-90/35A w wykonaniu IP55 należy montować na odpowiedniej powierzchni montażowej zgodnie z dokumentacją producenta. Należy zachować warunki środowiskowe określone dla pracy urządzenia, w szczególności temperaturę, wilgotność bez kondensacji oraz dopuszczalną wysokość montażu.
• Urządzenia IP55 są przeznaczone do montażu poza szafą sterowniczą, jednak niedozwolony jest montaż na zewnątrz budynków.
• Należy podłączyć ekrany przewodów i niewykorzystane żyły kabli mocy do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Okablowanie i montaż należy wykonywać zgodnie z zasadami EMC. Nieprawidłowe ekranowanie, prowadzenie przewodów lub brak właściwych połączeń ochronnych może powodować zakłócenia, błędne działanie urządzenia i instalacji.
• W przypadku urządzeń elektronicznych wrażliwych na wyładowania elektrostatyczne należy stosować zasady ochrony ESD podczas transportu, przechowywania, montażu i serwisu.
• Nie wolno używać uszkodzonego urządzenia. W czasie transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych wartości granicznych podanych przez producenta.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i wyposażenia są wyłączane. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Konserwację należy wykonywać okresowo zgodnie z dokumentacją producenta. W szczególności należy kontrolować stan wentylatorów, połączeń kablowych, zacisków oraz drożność wentylacji. Średnia żywotność wentylatorów wynosi około 40 000 godzin pracy.
