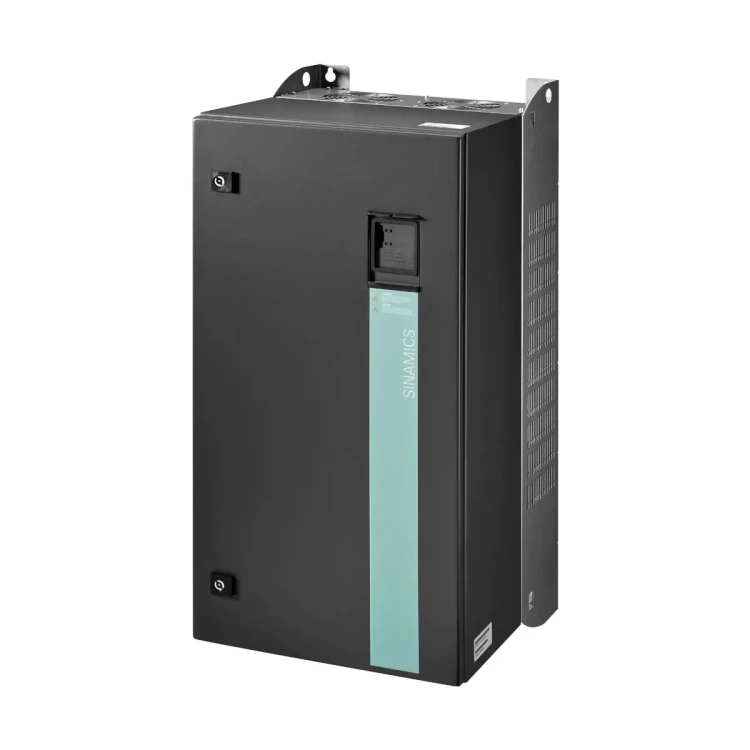

G120P-90/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 90,0 kW, IP55

G120P-90/35B to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych (HVAC). Wersja IP55 / UL Type 12 z zintegrowanym filtrem EMC klasy B (C1) sprawdza się w instalacjach wymagających podwyższonej ochrony obudowy, a dzięki wbudowanym funkcjom aplikacyjnym (m.in. 4 regulatory PID, ECO, hibernacja, ESM) ułatwia stabilną regulację przepływu, ciśnienia i wydajności.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-90/35B
• Nr zam. (MLFB): 6SL3200-6AM31-7BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Moc: 90 kW
• Prąd wyjściowy: 178 A
• Skuteczność (η): 0.97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Rozmiar obudowy: F
• Budowa: modułowa – oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dla pomp i wentylatorów

• Automatyczny restart (samoczynny start po zaniku zasilania lub wystąpieniu błędu)
• Lotny start (włączenie napędu w trakcie pracy silnika)
• Tryb ECO (automatyczne dostosowanie prądu silnika do obciążenia)
• Kaskadowanie silników (jeden przemiennik może sterować do 4 silników)
• Hibernacja (automatyczny tryb uśpienia dla optymalnego zużycia energii)
• 4 regulatory PID (np. dla ciśnienia, temperatury, przepływu, poziomu, jakości powietrza)
• Tryb pożarowy – Essential Service Mode (ESM) (specjalny tryb pracy w sytuacjach alarmowych)
• Regulacja wielostrefowa (do 3 czujników dla regulacji strefowej lub 2 niezależne strefy – po 1 czujniku)
• Tryb Bypass (automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika)
• Programy czasowe tygodniowe (x 3) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny PTC, KTY)
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Hamowanie za pomocą obwodu pośredniego DC

Komunikacja i I/O (jednostka sterująca)

Przemiennik G120P-90/35B jest zestawem z jednostką sterującą CU230P-2 BT. Standardowo dostępny jest port RS485 obsługujący protokoły USS, Modbus/RTU, BACnet MS/TP oraz P1. Dostępne są również opcjonalne jednostki sterujące z PROFIBUS DP, CANopen lub PROFINET IO.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI (w tym wejścia z obsługą Pt1000 / LG-Ni1000)
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)

Budowa zestawu i akcesoria

• Skład zestawu: jednostka sterująca CU230P-2 BT + moduł mocy PM230 (IP55)
• Panel operatorski lub pokrywa maskująca: nie są dołączane do zestawu – należy zamawiać oddzielnie

Dane techniczne (kluczowe)

• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Przeciążalność (niska przeciążalność, rozmiary FSD–FSF): 110% przez 60 s, raz w ciągu 5 min
• Nominalny prąd zwarciowy: IP55 (FSD–FSF): 65 kA

Obniżenie prądu wyjściowego wraz ze wzrostem częstotliwości nośnej (90 kW)

• 4 kHz: 178 A
• 6 kHz: 151.3 A
• 8 kHz: 124.6 A

Wymiary i montaż (IP55, rozmiar obudowy F)

• Wymiary B x H: 410 x 915 mm
• Głębokość T1 (z IOP-2): 433 mm
• Głębokość T1 (z pokrywą / BOP-2): 423 mm
• Głębokość T2 (bez pokrywy): 416 mm
• Wymagane odstępy: góra 350 mm, dół 350 mm, po bokach 50 mm
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz

Podsumowanie

Siemens SINAMICS G120P-90/35B to przemiennik częstotliwości 90 kW / 178 A do aplikacji pomp i wentylatorów, zasilany 3 AC 380…480 V, w wykonaniu IP55 / UL Type 12 oraz z EMC klasy B (C1). Rozbudowane funkcje HVAC (w tym 4 PID, ECO, hibernacja, ESM), modułowa konstrukcja oraz szerokie możliwości komunikacji (RS485: USS/Modbus RTU/BACnet MS/TP/P1) czynią go praktycznym rozwiązaniem do nowoczesnych instalacji budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-90/35B jest przemiennikiem częstotliwości SINAMICS G120P w wykonaniu IP55, z filtrem EMC klasy B, przeznaczonym do sterowania silnikami indukcyjnymi w aplikacjach pompowych i wentylatorowych.
• Posiada oznaczenie CE. Dokumentacja wskazuje zgodność m.in. z dyrektywą niskonapięciową, dyrektywą EMC oraz RoHS.
• Urządzenie elektryczne zasilane napięciem 3 x 380…480 V AC. Dotknięcie części pod napięciem może spowodować porażenie prądem, ciężkie obrażenia lub śmierć.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel zgodnie z dokumentacją producenta.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem oraz odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD/RCM do ochrony przed dotykiem bezpośrednim lub pośrednim, należy stosować wyłącznie urządzenia typu B o podwyższonej odporności.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać połączeń wtykowych pod napięciem, chyba że dokumentacja wyraźnie dopuszcza ich rozłączanie podczas pracy.
• Nie używać urządzenia uszkodzonego. W czasie transportu, magazynowania i eksploatacji należy przestrzegać limitów podanych w danych technicznych producenta.
• Urządzenie nie jest przeznaczone do pracy w atmosferach wybuchowych. Nie wolno instalować ani eksploatować go w miejscach, w których może wystąpić atmosfera potencjalnie wybuchowa.
• Napęd steruje ruchem silnika i może spowodować nieoczekiwany rozruch lub automatyczny restart po zaniku zasilania, usunięciu błędu albo skasowaniu alarmu. Przed pracami przy maszynie należy unieruchomić układ i zabezpieczyć przed niezamierzonym uruchomieniem.
• Urządzenia radiowe i telefony komórkowe o mocy nadawczej powyżej 1 W mogą powodować zakłócenia pracy napędu, jeśli znajdują się bliżej niż około 2 m od urządzenia. W bezpośrednim otoczeniu przemiennika należy unikać używania takich urządzeń.
• Podczas pracy urządzenie wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalny odstęp 2 m.
• Nie wolno używać przemiennika jako urządzenia zatrzymania awaryjnego (Emergency Stop).
• IP55: urządzenie należy montować na ścianie lub innej odpowiedniej powierzchni montażowej. Dla zachowania wymaganej skuteczności chłodzenia jednostki IP55 w obudowach FSA…FSC należy montować bezpośrednio na płaskiej ścianie; jeśli nie jest to możliwe, należy zastosować przewidzianą przez producenta dodatkową płytę prowadzenia powietrza.
• Dla spełnienia wymagań EMC urządzenie należy montować na niepomalowanej powierzchni metalowej oraz wykonywać okablowanie zgodnie z zasadami kompatybilności elektromagnetycznej, w tym z prawidłowym podłączeniem ekranów kabli.
• Przewody zasilające i silnikowe należy podłączać wyłącznie do właściwych zacisków zgodnie ze schematem producenta. Pomyłki w okablowaniu mogą doprowadzić do zwarcia, uszkodzenia urządzenia lub zagrożenia pożarowego.
• Niepodłączone ekrany kabli i nieużywane żyły przewodów mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony, aby ograniczyć niebezpieczne napięcia dotykowe wynikające ze sprzężeń pojemnościowych.
• Należy zapewnić wymagane odstępy wentylacyjne i odpowiedni przepływ powietrza. Niewystarczająca wentylacja może powodować przegrzanie, skrócenie trwałości oraz ryzyko pożaru.
• Model G120P-90/35B należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: wilgotność względna poniżej 95% bez kondensacji, bez oblodzenia, bez zraszania, z zachowaniem dopuszczalnej temperatury pracy i warunków montażowych podanych przez producenta.
• W przypadku pracy pożarowej / awaryjnej (ESM) funkcje ochrony urządzenia i urządzeń współpracujących są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do odprowadzania dymu i ciepła.
• Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą. Nieprawidłowa parametryzacja może spowodować niebezpieczne działanie maszyny lub instalacji.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD.
• Urządzenie wymaga okresowej kontroli stanu chłodzenia. Producent zaleca sprawdzanie wentylatorów oraz ich wymianę po około 40 000 godzin pracy lub w razie potrzeby.
