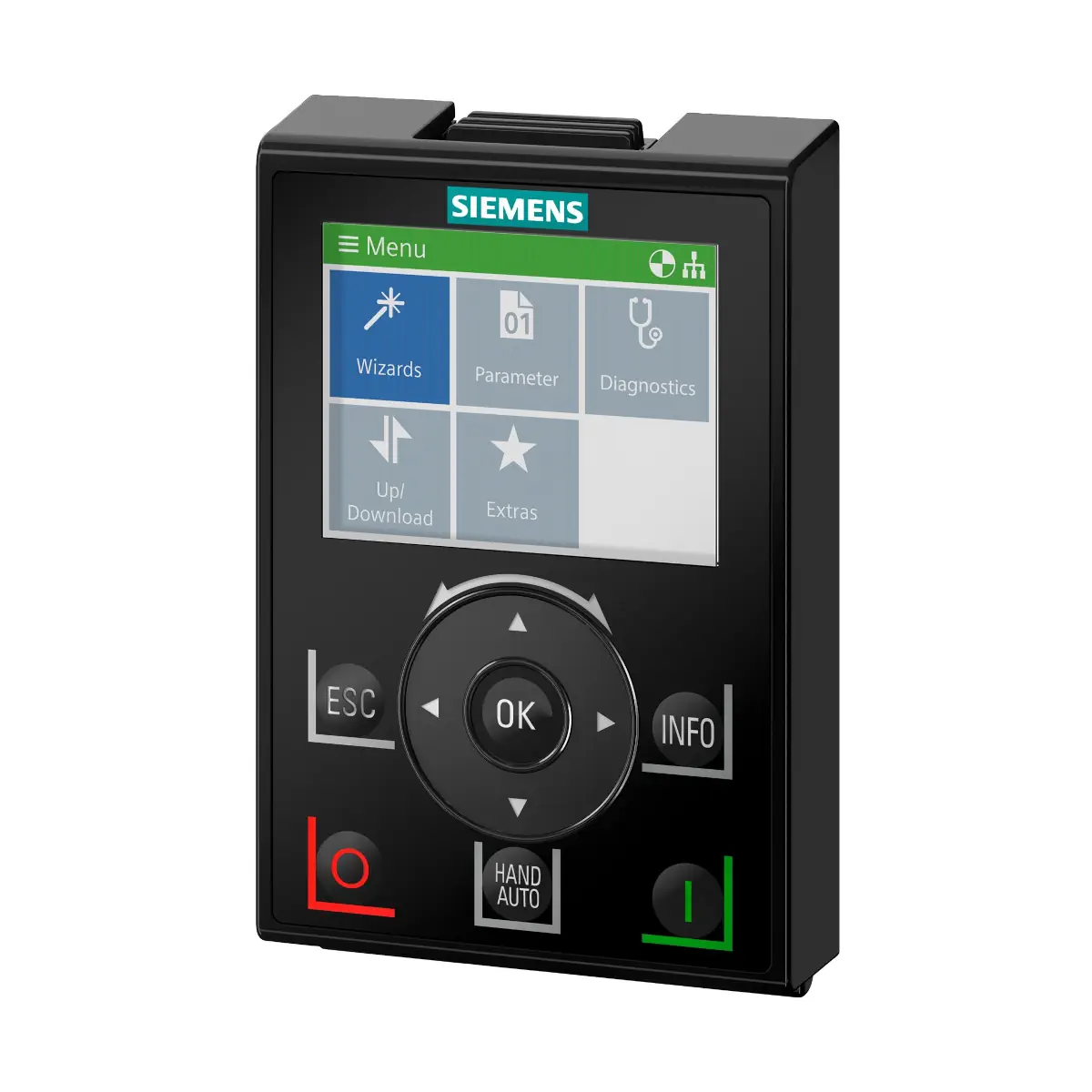

G120P-IOP-2-BT Inteligentny panel operatorski, IP55, Intelligent Operator Panel (IOP-2-BT)

G120P-IOP-2-BT to inteligentny panel operatorski (IOP-2-BT) firmy Siemens, przeznaczony do przemienników częstotliwości SINAMICS G120P. Umożliwia wygodne uruchamianie, diagnostykę oraz kopiowanie konfiguracji. Panel oferuje czytelny wyświetlacz graficzny, funkcję pomocy, makra typowych aplikacji oraz aktualizację oprogramowania przez USB, a także wysoki stopień ochrony IP55 / UL Type 12.

Najważniejsze cechy

• Producent: Siemens
• Model (ASN): G120P-IOP-2-BT
• MLFB: 6SL3255-6AA00-4JA2
• Typ: inteligentny panel operatorski (Intelligent Operator Panel, IOP-2-BT)
• Kompatybilność: przemienniki częstotliwości SINAMICS G120P
• Stopień ochrony: IP55 / UL Type 12
• Wyświetlacz: graficzny z czytelnymi opisami
• Pomoc kontekstowa: przycisk INFO (dodatkowy tekst pomocy)
• Makra aplikacji: makra podstawowych aplikacji dla pomp i wentylatorów
• Klonowanie parametrów: zapis do 16 zestawów parametrów w panelu
• Prezentacja parametrów: graficzna (słupki/wykresy) lub liczbowa; jednoczesny podgląd 2 parametrów
• Aktualizacje: aktualizacja oprogramowania przez interfejs USB
• Temperatura pracy: 0…50 °C

Zastosowanie

Panel G120P-IOP-2-BT służy do obsługi przemienników SINAMICS G120P w trakcie uruchamiania i eksploatacji. Ułatwia:

• uruchomienie napędu (również dla powtarzalnych konfiguracji),
• diagnostykę – komunikaty błędów i ostrzeżeń w formie tekstowej,
• kopiowanie/odtwarzanie ustawień dzięki funkcji zapisu zestawów parametrów.

Obsługa i elementy panelu

Przyciski i nawigacja

• ESC – powrót do poprzedniego menu lub ekranu głównego
• Elektroniczne pokrętło – nawigacja po menu i zatwierdzanie wyboru
• INFO – wyświetlenie dodatkowego tekstu pomocy
• Start / Stop – start i stop przemiennika w trybie ręcznym
• HAND/AUTO – przełączanie trybu pracy z automatycznego na ręczny

Złącza i montaż (tylna ścianka)

• 1 × USB mini
• 1 × RS232
• 4 nagwintowane otwory do montażu na elewacji szafy
• Tabliczka znamionowa

Funkcje IOP-2-BT

• Proste uruchamianie dzięki wyświetlaczowi graficznemu, przejrzystemu menu i makrom aplikacji
• Funkcja szybkiego uruchamiania dla prostych zastosowań
• Filtrowanie parametrów oraz teksty pomocy – bez potrzeby drukowania list parametrów
• Lista parametrów zdefiniowana przez użytkownika
• Makra aplikacji dla typowych zastosowań (pompy i wentylatory)
• Tekstowe komunikaty błędów i ostrzeżeń
• Aktualizacja oprogramowania przez USB

Zgodność i rozszerzenia

• Pełna zgodność z firmware v.4.7 dla CU230P-2
• Inne pakiety językowe, aktualizacje i rozszerzenia są dostępne do pobrania na stronie wsparcia Siemens

Dane eksploatacyjne

• Stopień ochrony: IP55 / UL Type 12
• Temperatura pracy: 0…50 °C

Zamawianie

• Model (ASN): G120P-IOP-2-BT
• MLFB: 6SL3255-6AA00-4JA2
• Opis: Inteligentny panel operatorski, IP55 (Intelligent Operator Panel, IOP-2-BT)

Podsumowanie

Siemens G120P-IOP-2-BT to zaawansowany panel operatorski do SINAMICS G120P, który łączy wyświetlacz graficzny, pomoc kontekstową, makra aplikacji oraz wygodne narzędzia serwisowe (diagnostyka, klonowanie ustawień, aktualizacje przez USB). Dzięki IP55 / UL Type 12 sprawdza się w wymagających warunkach instalacyjnych, zapewniając szybką i czytelną obsługę przemiennika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest panelem operatorskim przeznaczonym do współpracy z przemiennikami SINAMICS G120P poprzez interfejs RS232. Stosować wyłącznie zgodnie z dokumentacją techniczną producenta i przewidzianym zastosowaniem.
• Montaż, uruchomienie, parametryzację, obsługę i serwis powinien wykonywać wyłącznie wykwalifikowany personel, posiadający odpowiednie przeszkolenie i doświadczenie w pracy z urządzeniami automatyki i napędami.
• Podczas uruchamiania i konfiguracji należy zapewnić bezpieczny i stabilny stan całego układu. Niektóre procesy uruchomieniowe i konfiguracyjne mogą spowodować start silnika, dlatego przed rozpoczęciem prac należy zabezpieczyć napędzane elementy i wyeliminować możliwość powstania sytuacji niebezpiecznych.
• Nieprawidłowa lub zmieniona parametryzacja może spowodować nieprawidłowe działanie maszyny lub instalacji, a w konsekwencji obrażenia albo szkody materialne. Parametryzację należy zabezpieczyć przed nieuprawnionym dostępem oraz przewidzieć odpowiednie środki bezpieczeństwa, np. funkcję awaryjnego zatrzymania.
• W trybie ręcznym (HAND) przemiennik może być sterowany bezpośrednio z panelu. Demontaż panelu z przemiennika podczas pracy w trybie HAND powoduje zatrzymanie przemiennika po kilku sekundach. Przed odłączeniem panelu należy przełączyć urządzenie w tryb AUTO i upewnić się, że źródło poleceń jest ustawione prawidłowo, np. z PLC.
• Funkcja identyfikacji silnika (Motor ID), jeśli została wybrana podczas szybkiego uruchomienia, może przy pierwszym poleceniu ON/RUN uruchomić silnik automatycznie po krótkim czasie i rozpędzić go do zadanej prędkości. Należy uwzględnić to ryzyko przed oddaniem układu do pracy.
• Przed użyciem funkcji szybkiego uruchomienia należy upewnić się, że przemiennik, silnik oraz okablowanie zostały zainstalowane i sprawdzone zgodnie z odpowiednią dokumentacją producenta.
• Podczas transferu danych, zapisu, odczytu, kopiowania lub klonowania parametrów nie wolno przerywać procesu. Przerwanie transferu może doprowadzić do uszkodzenia danych i nieprzewidywalnego zachowania układu.
• Jeżeli pobierane lub kopiowane są parametry bezpieczeństwa, po zakończeniu operacji należy przeprowadzić test funkcji bezpieczeństwa zgodnie z odpowiednią dokumentacją producenta.
• Urządzenie należy chronić przed nieautoryzowanymi zmianami oprogramowania i parametrów. Producent zaleca stosowanie aktualnych wersji oprogramowania oraz wdrożenie odpowiednich środków cyberbezpieczeństwa, takich jak segmentacja sieci, zapory sieciowe i kontrola dostępu.
• Korzystanie z wymiennych nośników danych i kopiowanie plików konfiguracyjnych stwarza ryzyko infekcji złośliwym oprogramowaniem oraz nadpisania właściwej parametryzacji. Pliki należy chronić odpowiednimi środkami, np. skanerem antywirusowym, a dostęp do szaf, obudów i pomieszczeń elektrycznych powinien mieć tylko personel upoważniony.
• Do aktualizacji firmware przez USB należy stosować wyłącznie pakiety aktualizacyjne pochodzące z oficjalnych zasobów wsparcia Siemens. Nie usuwać pliku języka angielskiego, który jest wymagany do prawidłowej pracy panelu.
• Panel nie posiada własnego wewnętrznego zasilania; jest zasilany z jednostki sterującej przemiennika przez interfejs RS232 lub z komputera przez USB. Podłączać wyłącznie w sposób opisany przez producenta.
• Stopień ochrony panelu: IP55 / UL Type 12. Stopień ochrony zależy od prawidłowego montażu i współpracującej jednostki.
• Dopuszczalna temperatura pracy panelu podłączonego bezpośrednio do przemiennika: 0...50 °C. Dopuszczalna wilgotność względna: poniżej 95%, bez kondensacji.
• Temperatura transportu i przechowywania: od -40 do +70 °C.

Pliki do pobrania:
G120P-IOP-2-BT Karta katalogowa
G120P-IOP-2-BT Instrukcja obsługi
