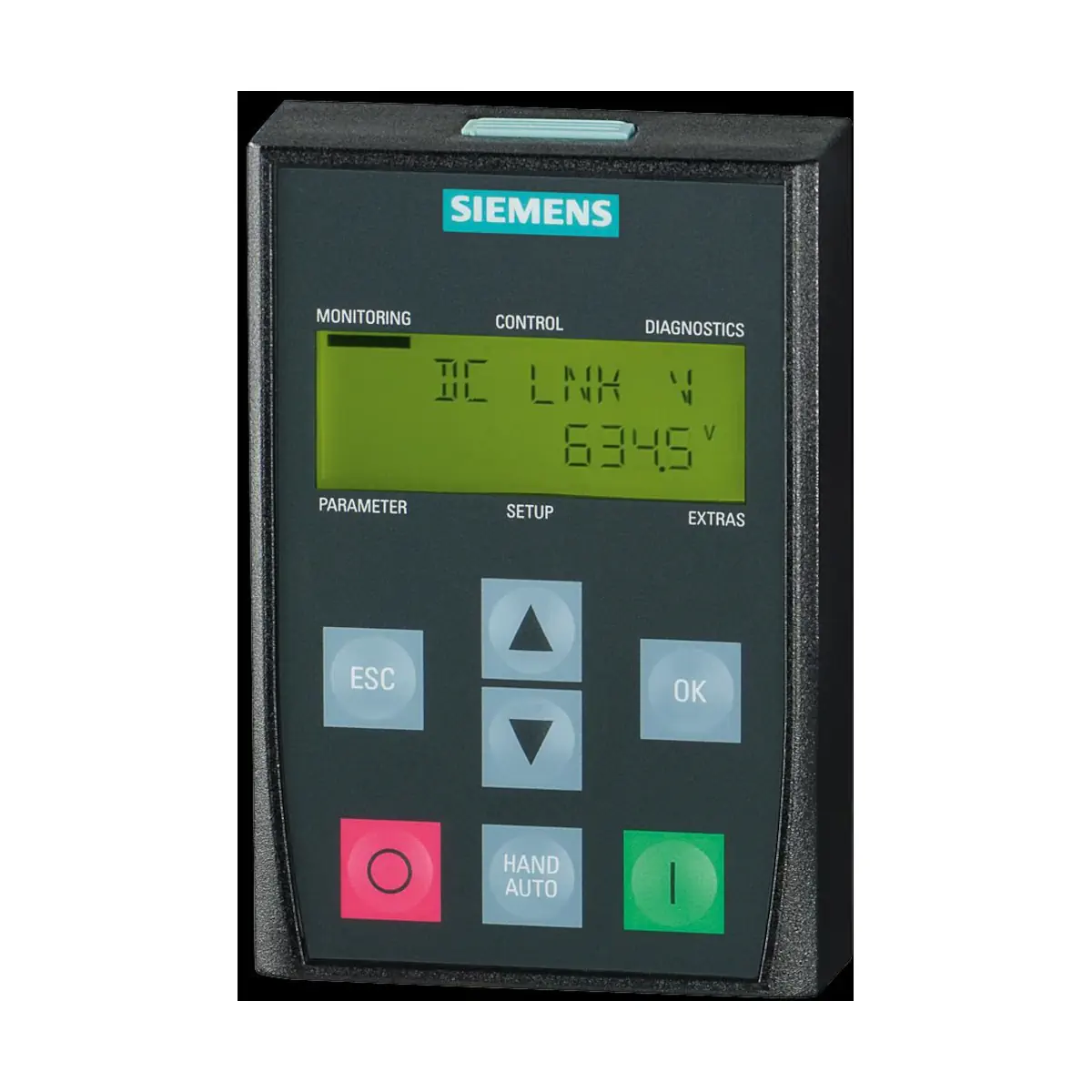

G120P-BOP-2 Panel operatorski podstawowy IP55, Basic Operator Panel (BOP-2)

G120P-BOP-2 to podstawowy panel operatorski (BOP-2) firmy Siemens, przeznaczony do przemienników częstotliwości SINAMICS G120P. Zapewnia prostą obsługę, uruchamianie i diagnostykę przemiennika dzięki 2‑liniowemu wyświetlaczowi tekstowemu, czytelnemu menu oraz przyciskom Start/Stop i Hand/Auto. Panel posiada stopień ochrony IP55 / UL Type 12 i może być montowany bezpośrednio na SINAMICS G120P.

Najważniejsze cechy

• Producent: Siemens
• Model (ASN): G120P-BOP-2
• MLFB: 6SL3255-6AA00-4CA0
• Typ: Basic Operator Panel (BOP-2) – panel operatorski do SINAMICS G120P
• Stopień ochrony: IP55 / UL Type 12
• Wyświetlacz: 2-liniowy wyświetlacz tekstowy
• Prezentacja parametrów: jednoczesny numer parametru i jego wartość
• Ekran główny: liczbowa prezentacja dwóch parametrów
• Diagnostyka: przejrzysty układ menu i łatwa diagnostyka
• Klonowanie konfiguracji: możliwość zapisania 1 zestawu parametrów w panelu
• Temperatura pracy (z panelem): 0…50°C

Zastosowanie

Panel G120P-BOP-2 umożliwia wygodne uruchamianie przemienników SINAMICS G120P, ich diagnostykę oraz kopiowanie konfiguracji (klonowanie jednego zestawu parametrów). Zapewnia szybki dostęp do najczęściej wykorzystywanych informacji na wyświetlaczu.

Obsługa – klawisze i nawigacja

• ESC: powrót do poprzedniego menu lub ekranu głównego
• Strzałki: nawigacja po menu i zmiana wartości
• OK: potwierdzanie zmiany wartości
• Start/Stop: start i stop przemiennika w trybie ręcznym
• Hand/Auto: zmiana trybu pracy z automatycznego na ręczny

Interfejsy i montaż

• Montaż: bezpośrednio na SINAMICS G120P
• Złącza (tył panelu): 1 × RS232
• Mocowanie: 4 nagwintowane otwory do montażu na elewacji szafy
• Oznaczenia: tabliczka znamionowa na tylnej ściance panelu

Zamawianie

• G120P-BOP-2 – Basic Operator Panel (BOP-2), IP55 / UL Type 12
• MLFB: 6SL3255-6AA00-4CA0
• Nr zam. (ASN): G120P-BOP-2

Podsumowanie

Siemens G120P-BOP-2 to prosty i wytrzymały panel operatorski o stopniu ochrony IP55 / UL Type 12, przeznaczony do przemienników SINAMICS G120P. Oferuje czytelny 2‑liniowy wyświetlacz tekstowy, intuicyjną obsługę z poziomu menu, funkcje Start/Stop oraz Hand/Auto, a także możliwość zapisania w panelu jednego zestawu parametrów dla szybkiego odtwarzania konfiguracji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do współpracy z przemiennikami SINAMICS G120P i zgodnie z dokumentacją producenta.
• Obsługa, montaż, uruchomienie i zmiana parametrów wyłącznie przez wykwalifikowany personel, z uwzględnieniem dokumentacji oraz zawartych w niej wskazówek bezpieczeństwa i ostrzeżeń.
• Podczas uruchamiania przemiennika należy zapewnić, aby cały system znajdował się w bezpiecznym i stabilnym stanie, ponieważ niektóre procesy uruchomieniowe mogą prowadzić do startu silnika. Wszystkie części wirujące napędzane przez silnik muszą być zabezpieczone, aby wykluczyć zagrożenie przy ewentualnym uruchomieniu.
• Panel umożliwia ręczne uruchamianie i zatrzymywanie przemiennika oraz przełączanie między trybem ręcznym i automatycznym. Zmiana trybu pracy może wpływać na zachowanie napędu, w tym na zmianę wartości zadanej lub kontynuację pracy silnika bez zatrzymania.
• Przy aktywnych funkcjach ręcznego sterowania, JOG oraz zmiany kierunku obrotów może dojść do ruchu napędu. Przed użyciem tych funkcji należy upewnić się, że nie spowoduje to zagrożenia dla ludzi ani szkód w instalacji.
• W przypadku wystąpienia błędu system przekształtnik/silnik zostaje zatrzymany przez przekształtnik. Przed ponownym uruchomieniem należy usunąć przyczynę błędu i pokwitować aktywne błędy zgodnie z instrukcją.
• Produkt nie ma wbudowanego zasilacza. Zasilanie panelu odbywa się poprzez interfejs RS-232 bezpośrednio z jednostki sterującej przekształtnika.
• Panel należy montować zgodnie z instrukcją producenta, bezpośrednio na jednostce sterującej lub z użyciem przeznaczonego do tego zestawu montażowego.
• Z dokumentacji producenta wynika, że panel BOP-2 można montować na przekształtniku oraz z niego usuwać pod napięciem; czynności te należy wykonywać wyłącznie zgodnie z instrukcją i przez personel wykwalifikowany.
• Nie stosować poza dopuszczalnymi warunkami otoczenia. Temperatura pracy panelu wynosi 0 do 50°C, temperatura transportu i magazynowania od -40 do +70°C, a maksymalna wilgotność bezwzględna powietrza 25 g/m³.
• Stopień ochrony panelu zależy od stopnia ochrony jednostki sterującej i wynosi maksymalnie IP55.
• Dla zachowania bezpiecznego i niezawodnego działania należy zapewnić prawidłowy transport, przechowywanie, montaż, instalację, uruchomienie, obsługę i konserwację oraz przestrzegać wszystkich wskazówek z dokumentacji producenta.
