G120P-SAM Panel operatorski z interfejsem bezprzewodowym, IP55, Smart Access Module

G120P-SAM (6SL3255-6AA00-5AA0) to moduł SINAMICS G120 Smart Access pełniący rolę Webserver Module (SAM – Smart Access Module), przeznaczony do szybkiego uruchamiania, parametryzacji i serwisu napędów SINAMICS G120P przez WiFi z poziomu komputera PC, smartfona lub tabletu. Moduł udostępnia zintegrowany serwer WWW oraz interfejs HTML5, umożliwiając wygodny dostęp do danych i funkcji napędu w przeglądarce.

Najważniejsze cechy

• Producent: Siemens
• Typ (ASN): G120P-SAM
• Numer zamówieniowy / MLFB: 6SL3255-6AA00-5AA0
• Rodzaj urządzenia: webserver module / Smart Access Module (SAM)
• Łączność: dostęp do napędów przez WiFi (PC, smartfon, tablet)
• Interfejs użytkownika: HTML5 (interaktywny widok z informacją kolorystyczną)
• Bezpieczeństwo komunikacji: obsługa WAP-2 oraz HTTPS
• Stopień ochrony: IP55 (ochrona przed osadami pyłu wewnątrz oraz bryzgami wody z każdej strony)
• Opis parametrów i diagnostyki: zintegrowany, w różnych językach
• Rozbudowa funkcji: otwarte na przyszłe rozszerzenia (funkcje, asystenci, języki)

Zastosowanie

G120P-SAM służy do wygodnego, bezprzewodowego dostępu serwisowego do napędów SINAMICS G120P. Ułatwia czynności uruchomieniowe, parametryzację oraz prace utrzymania ruchu z wykorzystaniem urządzeń mobilnych lub komputera.

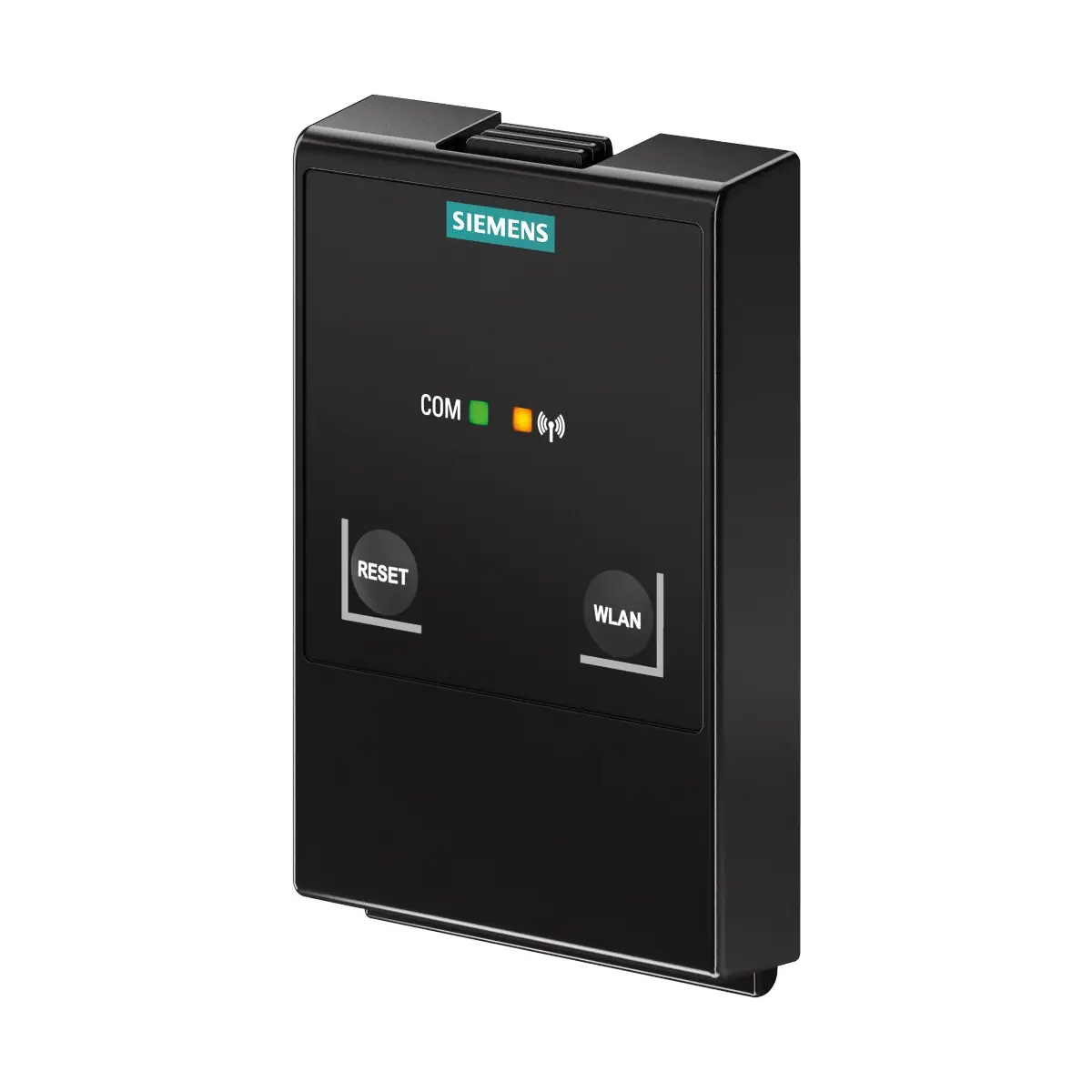

Budowa i elementy urządzenia

• COM-LED: sygnalizacja stanu komunikacji
• WLAN-LED: sygnalizacja stanu połączenia WiFi
• Przycisk RESET
• Przycisk WiFi ON/OFF
• Z tyłu urządzenia: tabliczka znamionowa oraz 1x wtyk RS232

Funkcje i działanie

• Bezprzewodowa obsługa napędu z użyciem urządzenia mobilnego lub PC.
• Zintegrowany webserver udostępniający wszystkie strony WWW oraz pozycje danych.
• Wbudowane opisy parametrów, diagnostyki i ustawień w różnych językach.
• Interfejs HTML5 zapewniający interaktywny widok z informacją kolorystyczną.
• Obsługa WAP-2 i HTTPS dla połączeń bezprzewodowych.

Wymagania systemowe (G120 Smart Access)

• Wymagane: urządzenie z bezprzewodowym adapterem sieciowym oraz zgodną przeglądarką WWW.

PC

• Windows 7: Google Chrome 64.0.3239 (lub nowszy), Internet Explorer 11.0.9600 (lub nowszy)
• Windows 10: Microsoft Edge 38.14393.1066 (lub nowszy)

Smartfon / Tablet

• iOS 10.2 (lub nowszy): Firefox 10.6 (lub nowszy), Safari
• Android 6.0.1 (lub nowszy): Google Chrome 62.0.3202.84 (lub nowszy), Firefox 58.0.2 (lub nowszy)

Wymiary

• Szerokość: 70 mm
• Wysokość: 108.5 mm
• Głębokość: 17.3 mm

Dane zamówieniowe

• Typ (ASN): G120P-SAM
• Numer zamówieniowy / MLFB: 6SL3255-6AA00-5AA0
• Opis: SINAMICS G120 Smart Access, Webserver Module (SAM)

Podsumowanie

Siemens G120P-SAM to moduł webserwera SINAMICS G120 Smart Access, który zapewnia szybki i wygodny dostęp do napędów SINAMICS G120P przez WiFi z przeglądarki (PC/telefon/tablet). Zintegrowany webserver, interfejs HTML5, obsługa WAP-2 i HTTPS oraz obudowa o stopniu ochrony IP55 czynią go praktycznym narzędziem do uruchamiania, parametryzacji i diagnostyki w terenie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE. Produkt jest zgodny z dyrektywą radiową RED 2014/53/UE.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do utylizacji jako zużyty sprzęt elektryczny i elektroniczny zgodnie z przepisami obowiązującymi w kraju użytkowania.
• Urządzenie może być obsługiwane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz zawartymi w niej ostrzeżeniami i instrukcjami bezpieczeństwa.
• Produkt należy stosować wyłącznie do zastosowań opisanych w dokumentacji technicznej producenta. Prawidłowy transport, przechowywanie, montaż, uruchomienie, eksploatacja i konserwacja są wymagane dla bezpiecznej pracy urządzenia.
• Nieprzestrzeganie instrukcji bezpieczeństwa oraz nieuwzględnienie ryzyk resztkowych związanych z podłączonym przemiennikiem może prowadzić do ciężkich obrażeń lub śmierci.
• Nieprawidłowe lub zmienione ustawienia parametrów mogą powodować nieprawidłowe działanie maszyny i stwarzać zagrożenie dla ludzi. Parametryzację należy zabezpieczyć przed nieautoryzowanym dostępem oraz przewidzieć odpowiednie środki bezpieczeństwa, np. awaryjne zatrzymanie lub wyłączenie.
• Moduł służy wyłącznie do uruchamiania, parametryzacji i diagnostyki. Nie jest przeznaczony do stałej, permanentnej pracy z przemiennikiem.
• Urządzenie nie posiada własnego zasilania i jest zasilane bezpośrednio z przemiennika przez interfejs RS232.
• Przed zamontowaniem modułu należy upewnić się, że przemiennik został zainstalowany prawidłowo i zgodnie z odpowiednią instrukcją obsługi.
• Produkt jest przeznaczony do montażu w szafie. Dla zapewnienia prawidłowej transmisji sygnału podczas pracy należy pozostawić otwarte drzwi szafy.
• Urządzenie nie jest przystosowane do montażu drzwiowego.
• Podczas pracy należy zachować minimalny odstęp od ciała wynoszący co najmniej 2 cm w celu ograniczenia narażenia na pola elektromagnetyczne o częstotliwości radiowej.
• W celu ochrony przed nieautoryzowanym dostępem urządzenie powinno być regularnie nadzorowane, np. podczas pracy lub przechowywane w zamkniętej szafie.
• Urządzenia końcowe używane do połączenia z modułem, takie jak komputer, smartfon lub tablet, muszą być zabezpieczone przed nieuprawnionym użyciem.
• Nieautoryzowany dostęp do przemiennika przez połączenie Wi‑Fi może powodować nieprawidłowe działanie urządzeń. Przed zalogowaniem należy upewnić się, że nie występuje ryzyko naruszenia bezpieczeństwa sieci.
• W celu ograniczenia zagrożeń cyberbezpieczeństwa należy stosować aktualne aktualizacje produktu, zabezpieczenia sieciowe, segmentację sieci oraz środki ochrony przed złośliwym oprogramowaniem.
• Do uruchamiania i diagnostyki należy używać odpowiednio zabezpieczonych urządzeń mobilnych, z aktualnym systemem, aktywną zaporą oraz ochroną antywirusową.
• Domyślne hasło sieci Wi‑Fi należy zmienić przy pierwszym użyciu. W przypadku utraty urządzenia używanego do dostępu do stron WWW należy niezwłocznie zmienić hasło, aby zapobiec nieautoryzowanemu dostępowi.
• Podczas próbnego uruchamiania silnika w trybie JOG/HAND należy upewnić się, że w pobliżu silnika nie przebywają żadne osoby. Utratę połączenia Wi‑Fi podczas testu należy traktować jako sytuację wymagającą ponownego, kontrolowanego nawiązania połączenia.
• Przed przekazaniem sterowania z powrotem do normalnych źródeł zadawania i rozkazów należy upewnić się, że na wyjściu przemiennika nie występuje sygnał wyjściowy oraz że silnik całkowicie się zatrzymał.
• Pliki kopii zapasowych i pliki aktualizacji należy chronić przed nieautoryzowanym użyciem. W przypadku przesyłania ważnych plików pocztą elektroniczną powinny być one szyfrowane lub podpisywane.
• Po przywróceniu parametrów z pliku należy przeprowadzić test akceptacyjny w celu sprawdzenia poprawnego działania funkcji istotnych dla bezpieczeństwa instalacji lub maszyny.
• Urządzenie należy eksploatować w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…50°C, wilgotność względna poniżej 95% bez kondensacji.
• Produkt wykorzystuje łączność Wi‑Fi 2400…2483,5 MHz. Maksymalna odległość komunikacji bezprzewodowej w sprzyjających warunkach środowiskowych może wynosić do 100 m.
