G120P-Door-Kit Zestaw montażowy do montażu BOP-2/IOP na drzwiach rozdzielnicy

G120P-Door-Kit to zestaw montażowy przeznaczony do instalacji paneli operatorskich BOP-2 lub IOP-2 na drzwiach rozdzielnicy w systemach z przemiennikami SINAMICS G120P. Zestaw zawiera niezbędne akcesoria montażowe oraz kabel podłączeniowy o długości 5 m, umożliwiając wygodne wyprowadzenie panelu na front szafy sterowniczej.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): G120P-Door-Kit
• Nr zam. (MLFB): 6SL3256-6AP00-0JA0
• Przeznaczenie: montaż panelu BOP-2 lub IOP-2 na drzwiach rozdzielnicy
• Kompatybilność paneli: BOP-2 / IOP-2
• Długość kabla podłączeniowego: 5 m

Zastosowanie

G120P-Door-Kit stosuje się, gdy panel operatorski ma być zamontowany na drzwiach szafy/rozdzielnicy, aby ułatwić dostęp do obsługi i diagnostyki przemiennika bez otwierania obudowy.

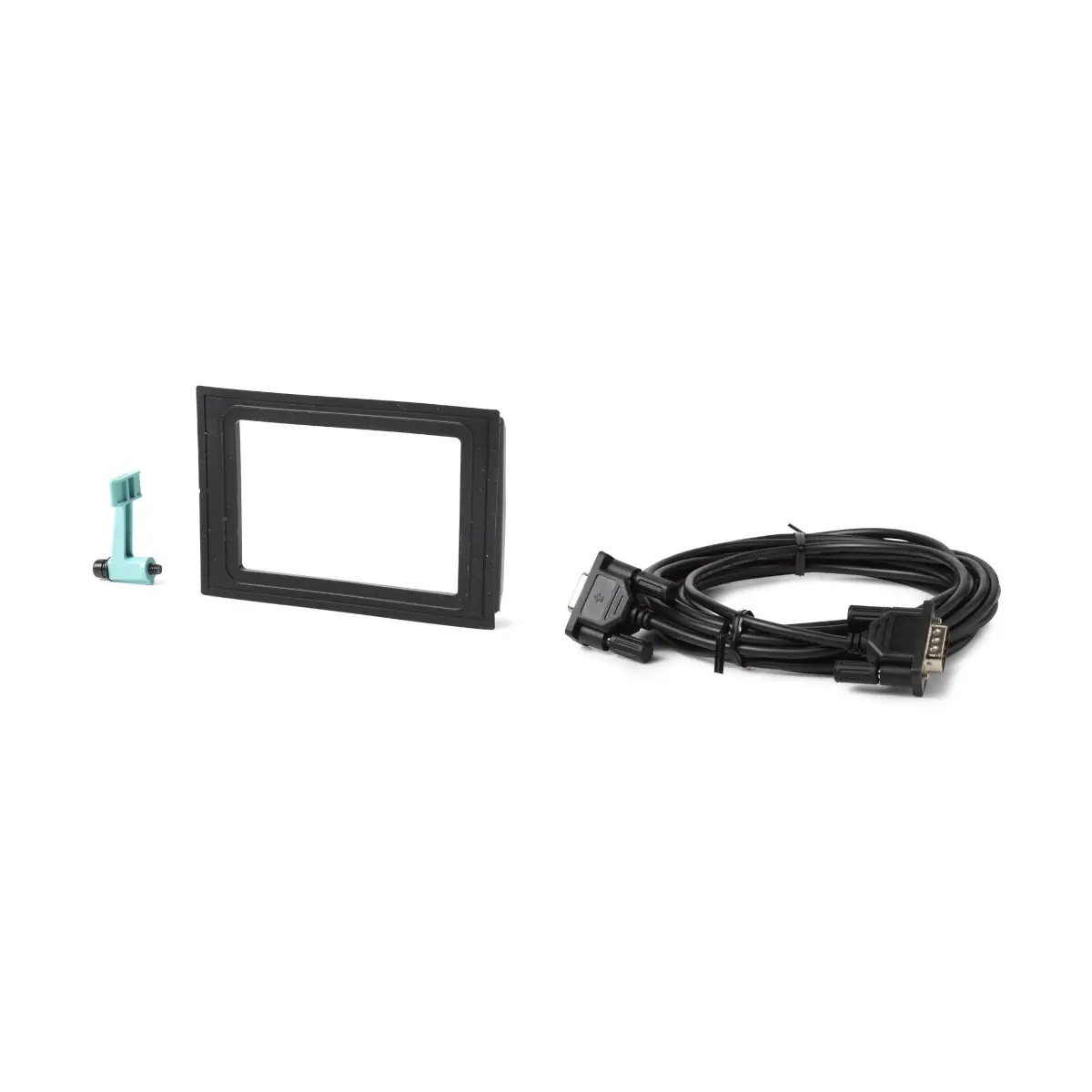

Zawartość zestawu

• Uszczelki
• Elementy montażowe
• Kabel podłączeniowy: 5 m

Podsumowanie

Siemens G120P-Door-Kit (6SL3256-6AP00-0JA0) to praktyczny zestaw do montażu panelu BOP-2 lub IOP-2 na drzwiach rozdzielnicy, dostarczany z kompletem akcesoriów oraz 5-metrowym kablem podłączeniowym, który ułatwia estetyczną i wygodną integrację obsługi przemiennika SINAMICS G120P z frontem szafy sterowniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem montażowym do montażu panelu operatorskiego IOP lub BOP-2 w drzwiach szafy lub panelu. Stosować wyłącznie zgodnie z przeznaczeniem producenta.
• Przed montażem należy wykonać w drzwiach lub panelu otwór montażowy o wymiarach zgodnych z dokumentacją producenta: 58 ±1 mm x 86 ±1 mm, promień naroży R2,5 mm.
• Zestaw przeznaczony jest do montażu w drzwiach lub panelu o grubości od 1 mm do 3 mm. Montaż w elementach o innej grubości może spowodować nieprawidłowe osadzenie produktu.
• Podczas montażu należy prawidłowo zastosować uszczelkę i elementy mocujące zgodnie z dokumentacją producenta, aby zapewnić poprawne osadzenie panelu.
• Śruby montażowe należy dokręcać z maksymalnym momentem 2 Nm. Przekroczenie zalecanego momentu może spowodować uszkodzenie zestawu montażowego, panelu lub drzwi szafy.
• Montaż wykonywać wyłącznie zgodnie z rysunkiem montażowym producenta i z użyciem przewidzianych elementów mocujących.

Pliki do pobrania:
G120P-Door-Kit Karta katalogowa
G120P-Door-Kit Instrukcja montażu
