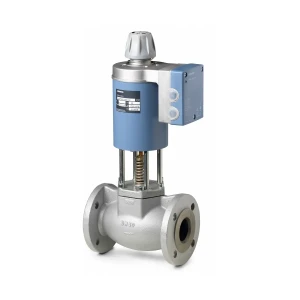

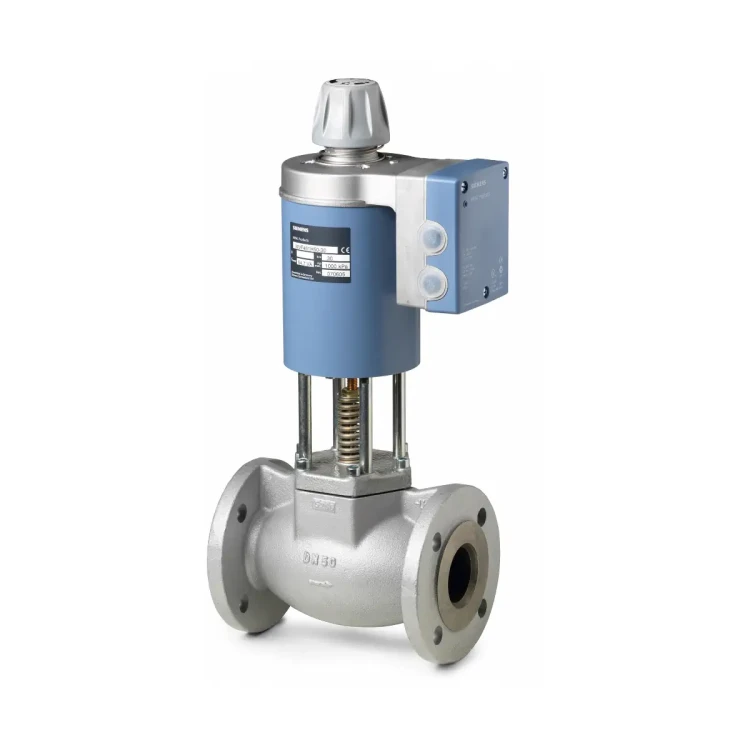

MVF461H15-0.6 Zawór przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN15, kvs 0,6 [m3/h]

MVF461H15-0.6 to dwudrogowy, kołnierzowy zawór regulacyjny PN16 z siłownikiem magnetycznym serii ACVATIX firmy Siemens, o średnicy DN 15 i współczynniku przepływu kVS = 0,6 m³/h. Przeznaczony jest do proporcjonalnej regulacji przepływu wody grzewczej (również wysokotemperaturowej), wody chłodniczej oraz pary nasyconej i przegrzanej w zamkniętych instalacjach. Zintegrowany siłownik z elektroniką pozycjonującą zapewnia bardzo krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1:1000, wybieralną charakterystykę liniową lub stałoprocentową, szeroki zakres sygnałów sterujących 0/2…10 V DC lub 0/4…20 mA DC oraz sygnał zwrotny położenia. Sprężyna powrotna ustawia zawór w stanie bez zasilania w pozycji A → AB zamknięte, zwiększając bezpieczeństwo instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MVF461H15-0.6
• Typ urządzenia: zawór regulacyjny przelotowy PN16 z fabrycznie zamontowanym siłownikiem magnetycznym
• Średnica nominalna: DN 15
• Współczynnik przepływu kVS: 0,6 m³/h (woda 5…30 °C, H100, Δp = 100 kPa)
• Ciśnienie nominalne korpusu: PN16 wg EN 1333
• Maks. różnica ciśnienia na zaworze (regulacja): Δpmax = 1 MPa (10 bar)
• Maks. różnica ciśnienia zamykająca: ΔpS = 1 MPa (10 bar) – zawór pewnie się zamyka przy tej różnicy ciśnienia
• Dopuszczalne ciśnienie robocze (w zależności od medium):
  • woda ≤ 120 °C: 1,6 MPa (16 bar)
  • woda > 120 °C: 1,3 MPa (13 bar)
  • para nasycona: 0,9 MPa (9 bar)
• Dopuszczalne media:
  • woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury
  • woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
  • para nasycona i para przegrzana o stopniu suchości min. 0,98
• Zakres temperatury czynnika: >1…180 °C
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Sygnał sterujący Y (wejście analogowe): wybieralnie:
  • 0…10 V DC lub 2…10 V DC
  • 0…20 mA DC lub 4…20 mA DC
  • dodatkowe wejście 0…20 V DC Phs z odcięciem fazy (np. dla regulatorów Staefa)
• Sygnał zwrotny położenia U: 0/2…10 V DC lub 0/4…20 mA DC (w zależności od rezystancji obciążenia)
• Zasilanie siłownika: 24 V AC ±20% (SELV lub klasa 2), 45…65 Hz lub 24 V DC (20…30 V DC)
• Moc znamionowa SNA: ok. 33 VA
• Typowy pobór mocy Pmed w aplikacji: ok. 15 W
• Pobór mocy w stanie czuwania: < 1 W (zawór całkowicie zamknięty)
• Czas przebiegu: < 2 s (pełny skok)
• Rozdzielczość skoku: ΔH / H100 = 1 : 1000
• Charakterystyka zaworu: wybieralna:
  • liniowa (opt. w zakresie małych otwarć)
  • stałoprocentowa (logarytmiczna), ngl = 3 wg VDI/VDE 2173
• Położenie w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Poziom nieszczelności (A → AB): maks. 0,05% kVS przy Δp = 0,1 MPa
• Pomiar skoku: ciągły, indukcyjny, beztarciowy; nieliniowość pomiaru ±3% wartości końcowej
• Element wykonawczy: siłownik magnetyczny z wbudowanym regulatorem położenia
• Sterowanie nadrzędne: wejście Z (funkcja „całkowicie otwarty / zamknięty” z priorytetem nad sygnałem Y/Phs)
• Ręczne sterowanie: pokrętło z położeniami Auto / Man / Off
• Sygnalizacja optyczna: dioda LED (zielona / czerwona) z rozróżnieniem trybu pracy, kalibracji i błędów
• Połączenie elektryczne: 2 przepusty kablowe Ø20,5 mm (pod dławiki M20), zaciski śrubowe do 4 mm²
• Rekomendowany rodzaj połączenia: 4-żyłowe (obowiązkowo przy zasilaniu DC)
• Stopień ochrony obudowy: IP31 (przy montażu od pionu do poziomu)
• Pozycja montażu: od pionowej do poziomej (trzpień poziomo lub pionowo do góry)
• Materiał korpusu zaworu: żeliwo sferoidalne EN-GJS-400-18-LT
• Gniazdo / grzyb: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM, dławnica bezobsługowa
• Wymiary (DN 15): długość zabudowy L = 130 mm, wysokość całkowita H ≈ 340 mm
• Przyłącze kołnierzowe: PN16 wg DIN 2533 (D = 95 mm, 4 otwory Ø14 mm, rozstaw śrub K = 65 mm)
• Masa: ok. 8,3 kg
• Konserwacja: małe tarcie, trwała budowa, brak wymaganych okresowych przeglądów

Zastosowanie

MVF461H15-0.6 jest zaworem regulacyjnym przelotowym z fabrycznie zintegrowanym siłownikiem magnetycznym, przeznaczonym do:

• proporcjonalnej regulacji węzłów ciepłowniczych na niskie i wysokie parametry,
• instalacji grzewczych z wodą grzewczą wysokiej temperatury,
• układów z parą nasyconą i przegrzaną,
• obiegów z wodą chłodniczą i wodą z dodatkiem środków przeciwzamarzaniowych.

Zawór może być stosowany wyłącznie w obiegach zamkniętych. Dzięki krótkiemu czasowi przebiegu, wysokiej rozdzielczości skoku i szerokiemu zakresowi regulacji, model MVF461H15-0.6 szczególnie dobrze sprawdza się w aplikacjach wymagających szybkiej i dokładnej regulacji mocy w węzłach cieplnych i instalacjach parowych.

Funkcje i działanie

Sterowanie ciągłe i sygnały wejściowe

• Sygnał sterujący Y może być skonfigurowany jako:
  • 0…10 V DC lub 2…10 V DC (wejście napięciowe),
  • 0…20 mA DC lub 4…20 mA DC (wejście prądowe),
  • 0…20 V DC Phs – wejście z odcięciem fazy (np. do regulatorów Staefa).
• Typ sygnału (napięciowy / prądowy) oraz zakres (0/2…10 V, 0/4…20 mA) są wybierane przełącznikami DIP na module elektroniki.
• Impedancja wejścia:
  • dla 0/2…10 V DC: ok. 100 kΩ // 5 nF (obciążenie < 0,1 mA),
  • dla 0/4…20 mA DC: ok. 240 Ω // 5 nF.
• Moduł elektroniczny przetwarza sygnał sterujący na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu siłownika i przemieszcza zworę przeciwnie do siły sprężyny i oddziaływania medium.
• Położenie zwory jest płynnie dostosowywane do aktualnej wartości sygnału wejściowego, zapewniając proporcjonalną zależność między sygnałem sterującym a skokiem zaworu.

Pomiar skoku i regulacja położenia

• Położenie grzyba zaworu jest ciągle mierzone indukcyjnie (pomiar beztarciowy).
• Wewnętrzny regulator położenia porównuje sygnał sterujący z rzeczywistą pozycją zaworu i natychmiast koryguje wszelkie odchylenia.
• Zapewnia to:
  • dokładną zgodność pomiędzy sygnałem wejściowym a faktycznym otwarciem zaworu,
  • stabilną regulację nawet przy szybkich zmianach obciążenia,
  • wysoką rozdzielczość skoku 1:1000 w całym zakresie pracy.

Sprężyna powrotna i bezpieczeństwo

• Zawór wyposażony jest w sprężynę powrotną.
• Po zaniku napięcia zasilającego lub przerwaniu sygnału sterującego:
  • sprężyna samoczynnie przemieszcza grzyb do położenia bezpieczeństwa,
  • kanał A → AB zostaje automatycznie zamknięty.
• Funkcja ta zapewnia bezpieczne zachowanie się układu w przypadku awarii zasilania.

Sterowanie nadrzędne (wejście Z) i priorytety

• Wejście Z umożliwia sterowanie nadrzędne z priorytetem nad sygnałem Y i wejściem Phs.
• Działanie:
  • Z niepodłączone: zawór sterowany jest sygnałem Y lub sygnałem z odcięciem fazy Phs.
  • Z połączone z G: kanał regulacyjny A → AB zostaje całkowicie otwarty.
  • Z połączone z G0: kanał regulacyjny A → AB zostaje zamknięty.
• Kolejność priorytetu sygnałów:
  • 1 – sterowanie ręczne (pokrętło Man / Off),
  • 2 – sterowanie nadrzędne Z,
  • 3 – sygnał z odcięciem fazy Phs,
  • 4 – sygnał wejściowy Y.

Charakterystyka zaworu

• Charakterystyka przepływu może być ustawiona przełącznikiem DIP jako:
  • stałoprocentowa (logarytmiczna) – ngl = 3,
  • liniowa – zoptymalizowana w zakresie małych otwarć zaworu.
• Pozwala to dopasować zachowanie zaworu do charakterystyki regulowanej instalacji (np. wymienników ciepła, odbiorników pary).

Sterowanie ręczne

• Na module elektroniki znajduje się pokrętło sterowania ręcznego z zaznaczonymi położeniami:
  • Auto – praca automatyczna,
  • Man – sterowanie ręczne,
  • Off – zawór zamknięty, siłownik nieaktywny.
• Obsługa:
  • Po wciśnięciu i obróceniu pokrętła w kierunku zgodnym z ruchem wskazówek zegara – kanał A → AB można ręcznie otworzyć do ok. 80…90%.
  • Po wciśnięciu i obróceniu pokrętła w kierunku przeciwnym do ruchu wskazówek zegara – siłownik zostaje wyłączony, a zawór zamknięty.
• W trybie sterowania ręcznego siłownik nie reaguje ani na:
  • sygnał sterowania nadrzędnego Z,
  • sygnał wejściowy Y,
  • sygnał z odcięciem fazy Phs.
• W trybie ręcznym miga zielona dioda LED.
• Do pracy automatycznej pokrętło musi być ustawione w położeniu „Auto”; wówczas dioda LED świeci ciągle na zielono.

Kalibracja

• Po wymianie modułu elektronicznego lub po obróceniu siłownika o 180° wymagana jest kalibracja.
• Przed kalibracją pokrętło sterowania ręcznego należy ustawić w położeniu „Auto”.
• Kalibrację uruchamia się przez zwarcie styków w otworze kalibracyjnym na płytce elektroniki (za pomocą wkrętaka).
• W trakcie kalibracji zawór przemieszcza się po całym zakresie skoku i zapamiętuje położenia krańcowe.
• Podczas kalibracji zielona dioda LED miga przez ok. 10 s, po czym przechodzi w świecenie ciągłe (praca normalna) lub czerwoną sygnalizację błędu.

Sygnalizacja LED

• Zielona LED – świeci ciągle: tryb regulacji, praca normalna, brak błędów.
• Zielona LED – miga:
  • trwa procedura kalibracji lub
  • aktywny tryb sterowania ręcznego (pokrętło w położeniu „Man” lub „Off”).
• Czerwona LED – świeci ciągle:
  • błąd kalibracji lub
  • błąd wewnętrzny elektroniki.
  Wymagane ponowne wykonanie kalibracji, a w razie potrzeby wymiana modułu elektronicznego.
• Czerwona LED – miga:
  • awaria zasilania (napięcie lub częstotliwość poza zakresem) lub
  • nieprawidłowe podłączenie zasilania DC (+ / −).
• Obie LED zgaszone: brak zasilania lub uszkodzenie elektroniki (sprawdzić zasilanie i okablowanie, w razie potrzeby wymienić moduł).

Podłączenie elektryczne i okablowanie

• Zasilanie: wyłącznie niskie napięcie bezpieczne SELV / PELV:
  • 24 V AC ±20%, 45…65 Hz (SELV lub klasa 2),
  • 24 V DC w zakresie 20…30 V DC.
• Zaciski podłączeniowe (siłownik):
  • G – potencjał systemowy 24 V AC / DC,
  • G0 – neutralny potencjał systemowy 24 V AC / DC,
  • Y – wejście sygnału sterującego 0/2…10 V DC lub 0/4…20 mA DC,
  • M – masa pomiarowa (wspólny punkt odniesienia, ten sam potencjał co G0),
  • U – sygnał zwrotny położenia 0/2…10 V DC lub 0/4…20 mA DC,
  • Z – wejście sterowania nadrzędnego (funkcja całkowicie otwarty / zamknięty),
  • V Phs – dwa równorzędne zaciski sygnału z odcięciem fazy 0…20 V DC Phs (galwanicznie odizolowane).
• Sygnał zwrotny położenia U:
  • Rezystancja obciążenia Ri > 500 Ω – sygnał napięciowy 0/2…10 V DC.
  • Rezystancja obciążenia Ri ≤ 500 Ω – sygnał prądowy 0/4…20 mA DC.
• Rodzaj połączenia:
  • Połączenie 4-żyłowe (zasilanie + sygnał sterujący + masa + sygnał zwrotny) jest preferowane w każdym przypadku.
  • Przy zasilaniu 24 V DC połączenie 4-żyłowe jest obowiązkowe.
• Wspólny punkt odniesienia: zacisk masy M regulatora musi być połączony z zaciskiem M / G0 zaworu; zaciski M i G0 w zaworze mają ten sam potencjał.
• Przekrój żył przewodu: 0,75…4,0 mm² (zaciski śrubowe do 4 mm²).
• Przepusty kablowe: 2 × Ø20,5 mm (pod dławiki M20).
• Maks. długość kabla zasilającego L (24 V AC / DC): dla MVF461H15-0.6:
  • przekrój 1,5 mm² – do ok. 60 m,
  • przekrój 2,5 mm² – do ok. 100 m,
  • przekrój 4,0 mm² – do ok. 160 m.
• Przy połączeniu 4-żyłowym maksymalna długość oddzielnego kabla sygnałowego (miedzianego, 1,5 mm²) wynosi ok. 200 m.
• Bezpieczniki:
  • minimalny wymagany bezpiecznik zwłoczny dla zaworu: ok. 3,15 A,
  • zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898, lub zasilacz z ograniczeniem prądu do 10 A.
• Jeżeli regulator i zawór zasilane są z oddzielnych transformatorów, po stronie wtórnej uziemiony może być tylko jeden z nich.
• Instalacja hydrauliczna musi być uziemiona.

Dane techniczne

• Model: MVF461H15-0.6
• Producent: Siemens
• Seria: ACVATIX
• Część siłownikowa:
• Zasilanie: 24 V AC ±20%, 45…65 Hz (SELV / klasa 2) lub 24 V DC (20…30 V DC)
• Znamionowa moc pozorna: ok. 33 VA
• Typowy pobór mocy w aplikacji: ok. 15 W
• Pobór mocy w stanie czuwania: < 1 W (zawór całkowicie zamknięty)
• Czas przebiegu (pełny skok): < 2 s
• Sygnał sterujący Y: 0/2…10 V DC lub 0/4…20 mA DC lub 0…20 V DC Phs
• Impedancja wejścia Y (0/2…10 V): ok. 100 kΩ // 5 nF
• Impedancja wejścia Y (0/4…20 mA): ok. 240 Ω // 5 nF
• Sterowanie nadrzędne Z: impedancja ok. 22 kΩ
  • Zamykanie zaworu (Z–G0): < 1 V AC; < 0,8 V DC
  • Otwieranie zaworu (Z–G): > 6 V AC; > 5 V DC
• Sygnał zwrotny położenia U:
  • 0/2…10 V DC (Ri > 500 Ω)
  • 0/4…20 mA DC (Ri ≤ 500 Ω)
• Pomiar skoku: indukcyjny, nieliniowość ±3% wartości końcowej
• Rozdzielczość skoku: ΔH / H100 = 1 : 1000
• Część zaworowa:
• Średnica nominalna: DN 15
• Ciśnienie nominalne: PN16 wg EN 1333
• Współczynnik przepływu kVS: 0,6 m³/h
• Różnica ciśnienia Δpmax / ΔpS: 1 MPa (10 bar)
• Poziom nieszczelności (A → AB): maks. 0,05% kVS przy Δp = 0,1 MPa
• Charakterystyka: stałoprocentowa (ngl = 3) lub liniowa – wybierana przełącznikiem DIP
• Dopuszczalne media:
  • woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035),
  • para nasycona i para przegrzana (stopień suchości min. 0,98).
• Temperatura czynnika: >1…180 °C
• Położenie w stanie bez zasilania: A → AB zamknięte
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Materiały i wykonanie:
• Korpus zaworu: żeliwo sferoidalne EN-GJS-400-18-LT
• Kołnierz łączący: żeliwo sferoidalne EN-GJS-400-18-LT
• Gniazdo / grzyb: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM, dławnica bezobsługowa
• Warunki otoczenia:
• Eksploatacja (klasa 3K5 wg EN 60721-3-3): temperatura –5…45 °C, wilgotność 5…95% r.h.
• Transport (klasa 2K3 wg EN 60721-3-2): temperatura –25…70 °C, wilgotność 5…95% r.h.
• Składowanie (klasa 1K3 wg EN 60721-3-1): temperatura –5…45 °C, wilgotność 5…95% r.h.
• Warunki mechaniczne: klasa 3M2 wg EN 60721-3-6 (wibracje do 1 g, 1…100 Hz)
• Stopień ochrony i normy:
• Stopień ochrony obudowy: IP31 wg EN 60529 (pozycja montażu od pionu do poziomu)
• Zastosowanie: środowisko mieszkalne, handlowe i lekko uprzemysłowione (zgodność elektromagnetyczna)
• Standard produktu: EN 60730-x
• Dyrektywa PED 2014/68/EU – osprzęt ciśnieniowy (grupa płynów 2, DN 15)
• Zgodność: oznakowanie EU (CE), RCM, EAC, certyfikacja UL 873 oraz CSA C22.2 No. 24
• Wymiary i masa (DN 15):
• Długość zabudowy L: 130 mm
• Średnica kołnierza D: 95 mm
• Rozstaw śrub (okrąg śrubowy K): 65 mm
• Liczba i średnica otworów: 4 × Ø14 mm
• Grubość kołnierza B: 14 mm
• Wysokość całkowita H: ok. 340 mm
• Szerokość części górnej (E): ok. 80 mm
• Długość korpusu z siłownikiem (F): ok. 115 mm
• Masa: ok. 8,3 kg

Montaż i obsługa

• Zawór dostarczany jest jako kompletny zespół (korpus zaworu + siłownik magnetyczny); siłownik jest fabrycznie zamontowany i nie może być demontowany z korpusu.
• Przy uszkodzeniu elektroniki zaworu wymienia się moduł elektroniczny ASE12 (moduł dostarczany z osobną instrukcją montażu).
• Przed montażem lub demontażem modułu elektronicznego należy odłączyć napięcie zasilające.
• Po wymianie modułu elektroniki należy wykonać kalibrację, aby dopasować go do konkretnego zaworu.
• Przyłącza hydrauliczne:
  • zawór kołnierzowy PN16 wg DIN 2533,
  • zawór musi być montowany zgodnie z oznaczonym na korpusie kierunkiem przepływu A → AB.
• Pozycja montażu: od pionowej do poziomej (trzpień zaworu nie powinien być skierowany w dół).
• Siłownika nie wolno zakrywać izolacją termiczną; izolować można jedynie korpus zaworu.
• Ze względu na małe tarcie i trwałą konstrukcję zawór nie wymaga regularnych przeglądów; trzpień jest uszczelniony bezobsługową dławnicą.
• W przypadku świecenia czerwonej diody LED należy wykonać kalibrację, a jeśli błąd nie ustąpi – wymienić moduł elektroniczny.
• Utylizacja: urządzenie należy traktować jako zużyty sprzęt elektryczny i elektroniczny; nie wolno wyrzucać go z odpadami komunalnymi, należy przekazać do odpowiedniego punktu zbiórki zgodnie z obowiązującymi przepisami.

Podsumowanie

Siemens MVF461H15-0.6 to kompaktowy, kołnierzowy zawór regulacyjny DN 15, PN16 z magnetycznym siłownikiem, zaprojektowany do wymagających aplikacji z wodą grzewczą (także wysokotemperaturową), wodą chłodniczą i parą w obiegach zamkniętych. Krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1:1000, wybieralna charakterystyka (liniowa lub stałoprocentowa), szeroki zakres sygnałów sterujących (0/2…10 V, 0/4…20 mA, 0…20 V DC Phs) oraz sygnał zwrotny położenia czynią go precyzyjnym elementem wykonawczym do nowoczesnych węzłów cieplnych i instalacji grzewczo–parowych. Sprężyna powrotna (A → AB zamknięte bez zasilania), możliwość sterowania ręcznego, optyczna sygnalizacja LED, bezobsługowa dławnica oraz trwała konstrukcja zapewniają wysoki poziom bezpieczeństwa, niezawodności i wygody eksploatacji.

Pliki do pobrania:
MVF461H15-0.6 Karta katalogowa
MVF461H15-0.6 Instrukcja montażu
