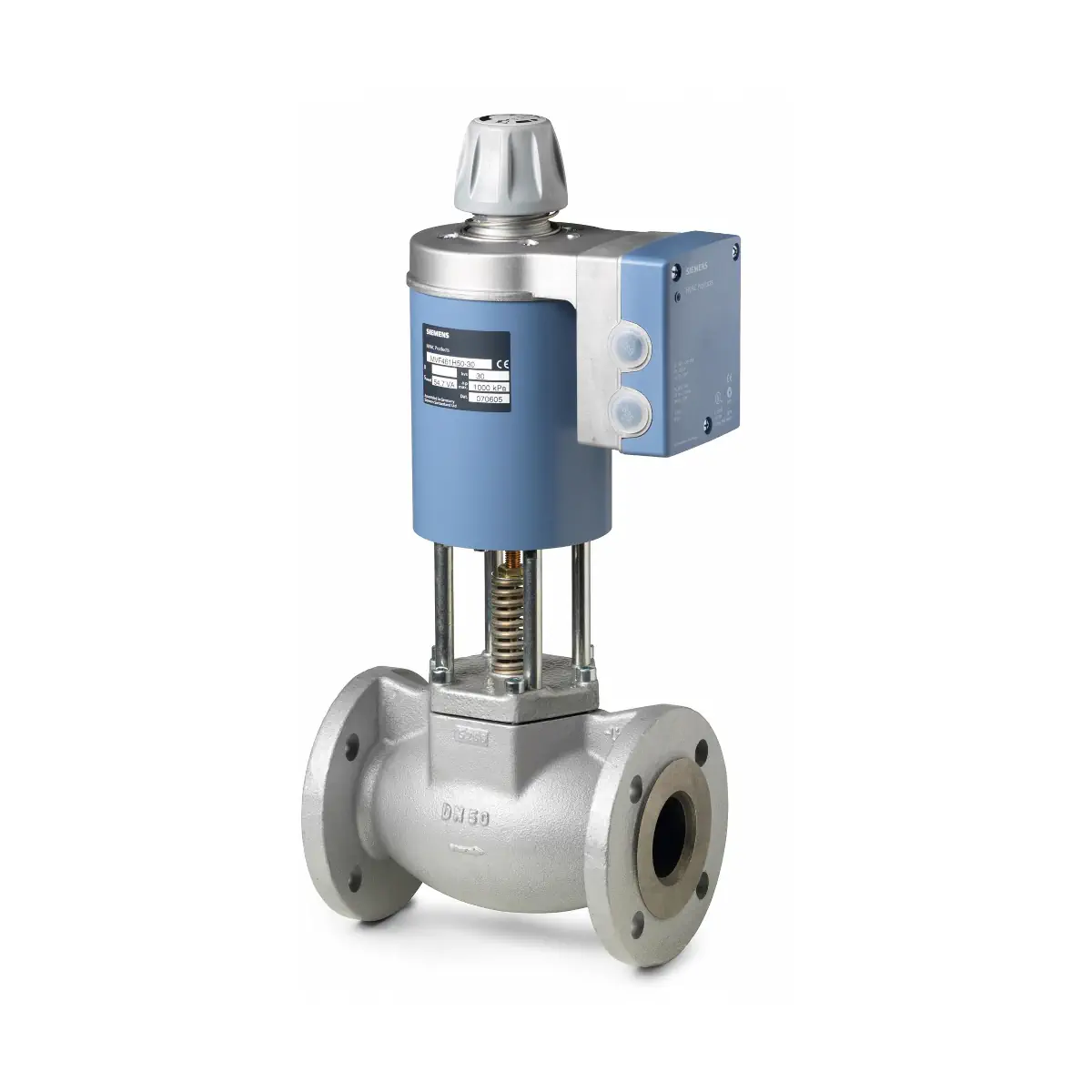

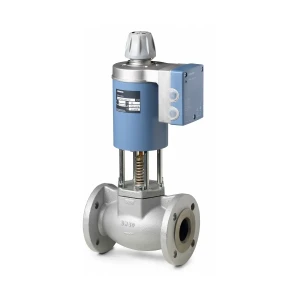

MVF461H32-12 Zawór przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN32, kvs 12 [m3/h]

Siemens MVF461H32-12 to dwudrogowy, kołnierzowy zawór regulacyjny przelotowy PN16 z fabrycznie zamontowanym siłownikiem magnetycznym, przeznaczony do pracy z wodą grzewczą niskiej i wysokiej temperatury oraz parą w zamkniętych obiegach. Zawór o średnicy nominalnej DN 32 i współczynniku przepływu kVS = 12 m³/h charakteryzuje się bardzo krótkim czasem przebiegu (< 2 s), wysoką rozdzielczością skoku 1 : 1000, wybieraną charakterystyką stałoprocentową lub liniową oraz proporcjonalnym sterowaniem 24 V AC / DC z wbudowaną regulacją położenia i sygnałem zwrotnym położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MVF461H32-12
• Typ urządzenia: 2-drogowy zawór regulacyjny przelotowy PN16 z siłownikiem magnetycznym
• Średnica nominalna DN: 32
• Przyłącze: kołnierzowe PN16 wg DIN 2533
• Współczynnik przepływu kVS: 12 m³/h
• Ciśnienie nominalne korpusu: PN16 (1,6 MPa)
• Maks. różnica ciśnień w regulacji (∆pmax): 1 MPa (10 bar)
• Maks. ciśnienie zamykające (∆pS): 1 MPa (10 bar)
• Medium: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z dodatkami przeciwzamarzaniowymi; para nasycona i przegrzana (stopień suchości ≥ 0,98)
• Temperatura czynnika: od >1 do 180 °C
• Dopuszczalne ciśnienie robocze: do 16 bar (woda ≤ 120 °C), 13 bar (woda > 120 °C), 9 bar (para nasycona)
• Napięcie zasilania: 24 V AC ±20%, 45…65 Hz (SELV / klasa 2) lub 20…30 V DC (SELV/PELV)
• Sygnał sterujący Y: 0/2…10 V DC lub 0/4…20 mA DC (wybierany przełącznikami DIP)
• Dodatkowe wejście sterujące Phs: 0…20 V DC z odcięciem fazy (do regulatorów Staefa), galwanicznie odizolowane
• Sygnał zwrotny położenia U: 0/2…10 V DC lub 0/4…20 mA DC (napięciowy lub prądowy, zależnie od obciążenia)
• Czas przebiegu: < 2 s (pełny skok)
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu: stałoprocentowa (ngl = 3 wg VDI/VDE 2173) lub liniowa, wybierana przełącznikiem DIP
• Położenie w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Pomiar skoku: beztarciowy, indukcyjny, nieliniowość ±3% wartości końcowej
• Poziom nieszczelności: maks. 0,05% kVS (przy ∆p = 0,1 MPa)
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Pozycja montażu: od pionowej do poziomej (siłownik nad zaworem)
• Stopień ochrony obudowy: IP31 (dla pozycji montażu pionowej do poziomej)
• Materiał korpusu i kołnierza: żeliwo sferoidalne EN-GJS-400-18-LT
• Grzyb i gniazdo zaworu: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM, dławnica bezobsługowa
• Masa (z opakowaniem): ok. 15,7 kg

Zastosowanie

MVF461H32-12 jest przeznaczony do precyzyjnej, proporcjonalnej regulacji przepływu w instalacjach:

• węzłów cieplnych zasilających instalacje ogrzewania budynków,
• instalacji grzewczych z wodą grzewczą wysokiej temperatury,
• układów z parą nasyconą i przegrzaną,
• obiegów z wodą chłodniczą i roztworami glikolu (zgodnie z VDI 2035).

Zawór może być stosowany wyłącznie w obiegach zamkniętych. Dzięki krótkim czasom przebiegu oraz dużej rozdzielczości skoku idealnie nadaje się do szybkiej i dokładnej regulacji po stronie pierwotnej wymienników ciepła oraz innych odbiorników w systemach HVAC i ciepłowniczych.

Funkcje i działanie

Siłownik magnetyczny z regulacją położenia

• Sygnał sterujący Y (napięciowy lub prądowy) jest w module elektroniki zamieniany na sygnał z odcięciem fazy, który zasila uzwojenie siłownika magnetycznego.
• Wytworzone pole magnetyczne przemieszcza zworę do położenia wynikającego z równowagi sił (pole magnetyczne, sprężyna powrotna, siły hydrauliczne).
• Przemieszczenie zwory przenoszone jest bezpośrednio na grzyb zaworu, zapewniając szybką reakcję na zmiany obciążenia.
• Położenie zaworu mierzone jest ciągle, indukcyjnie, bez kontaktu mechanicznego i tarcia.
• We wnętrzu modułu pracuje regulator położenia, który utrzymuje proporcjonalną zależność między sygnałem wejściowym a skokiem zaworu oraz generuje sygnał zwrotny położenia U.

Sprężyna powrotna – pozycja bezpieczeństwa

• W przypadku zaniku napięcia zasilającego lub przerwania sygnału sterującego, sprężyna powrotna automatycznie zamyka kanał A → AB.
• Pozycja bezpieczeństwa: A → AB zamknięte – zabezpiecza instalację przed niekontrolowanym przepływem wody czy pary.

Sterowanie i sygnały

• Wejście Y (sterowanie ciągłe): 0/2…10 V DC lub 0/4…20 mA DC, wybierane przełącznikami DIP.
• Wejście Phs (0…20 V DC): sterowanie z odcięciem fazy, przeznaczone m.in. do współpracy z regulatorami Staefa; wejście galwanicznie odizolowane.
• Wejście Z (sterowanie nadrzędne):
  • Z niepodłączone – zawór sterowany sygnałem Y lub Phs,
  • Z połączone z G – zawór całkowicie otwarty (A → AB),
  • Z połączone z G0 – zawór całkowicie zamknięty (A → AB).
• Sygnał zwrotny U: informacja o aktualnym położeniu zaworu, skalowana 0/2…10 V DC lub 0/4…20 mA DC.

Konfiguracja przełącznikami DIP

• Wybór typu sygnału wejściowego Y:
  • ON – sygnał prądowy (0/4…20 mA),
  • OFF – sygnał napięciowy (0/2…10 V DC, ustawienie fabryczne).
• Wybór zakresu sygnałów Y i U:
  • ON – zakres 2…10 V / 4…20 mA,
  • OFF – zakres 0…10 V / 0…20 mA (ustawienie fabryczne).
• Wybór charakterystyki zaworu:
  • ON – liniowa,
  • OFF – stałoprocentowa (V. log), ustawienie fabryczne.

Sygnał zwrotny położenia

• Sygnał U jest generowany na podstawie indukcyjnego pomiaru skoku.
• Rodzaj sygnału wyjściowego zależy od rezystancji obciążenia Ri:
  • Ri > 500 Ω – sygnał napięciowy 0/2…10 V DC,
  • Ri ≤ 500 Ω – sygnał prądowy 0/4…20 mA DC.

Sterowanie ręczne

• Na module elektroniki znajduje się pokrętło sterowania ręcznego.
• Po jego naciśnięciu (a) i obróceniu (b):
  • obrót zgodnie z ruchem wskazówek zegara – ręczne otwarcie kanału A → AB do ok. 80…90%,
  • obrót przeciwnie do ruchu wskazówek zegara – wyłączenie siłownika i zamknięcie zaworu.
• W trybie ręcznym siłownik nie reaguje na sygnał Y, Phs ani sterowanie nadrzędne Z, a zielona dioda LED miga.
• Do pracy automatycznej pokrętło musi być ustawione w położeniu „Auto” – dioda LED świeci wówczas na zielono.

Kalibracja

• Po wymianie modułu elektronicznego lub obróceniu siłownika na korpusie zaworu o 180° konieczna jest kalibracja.
• Przed kalibracją pokrętło sterowania ręcznego należy ustawić w pozycji „Auto”.
• Kalibrację inicjuje się przez zwarcie styków w otworze kalibracyjnym na płytce drukowanej.
• Podczas kalibracji zawór przechodzi przez cały skok i zapamiętuje położenia krańcowe.
• W czasie procedury zielona dioda LED miga przez ok. 10 s; po poprawnym zakończeniu świeci na stałe.

Wskazanie stanu pracy (LED)

• Zielona LED – świeci: normalny tryb regulacji, brak błędów.
• Zielona LED – miga: kalibracja lub tryb sterowania ręcznego.
• Czerwona LED – świeci: błąd kalibracji lub błąd wewnętrzny – wymagana ponowna kalibracja lub wymiana modułu ASE12.
• Czerwona LED – miga: awaria zasilania (napięcie poza zakresem lub nieprawidłowa polaryzacja przy zasilaniu DC).
• Obie LED zgaszone: brak zasilania lub poważna awaria elektroniki.

Podłączenie elektryczne i okablowanie

• Zasilanie: tylko bezpieczne niskie napięcie SELV/PELV lub 24 V AC klasa 2 (US).
• Doprowadzenie kabli: 2 × ∅20,5 mm (pod dławiki M20).
• Zaciski podłączeniowe: zaciski śrubowe do przewodów o przekroju do 4 mm², minimalny przekrój 0,75 mm².
• Zalecane połączenie 4‑żyłowe (zasilanie + sygnały sterujące i zwrotne w oddzielnych żyłach); przy zasilaniu DC połączenie 4‑żyłowe jest obowiązkowe.
• Przykładowe zaciski: G / G0 – zasilanie 24 V AC, 20…30 V DC; Y – sygnał sterujący; M – masa pomiarowa; U – sygnał zwrotny; Z – wejście sterowania nadrzędnego; dwa zaciski Phs – sygnały z odcięciem fazy.
• Instalacja hydrauliczna musi być uziemiona.

Dane techniczne

Dane hydrauliczne – MVF461H32-12

• Typ zaworu: 2‑drogowy zawór regulacyjny przelotowy
• DN: 32
• Przyłącze: kołnierzowe PN16 wg DIN 2533
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Maks. różnica ciśnień ∆pmax: 1 MPa (10 bar)
• Maks. ciśnienie zamykające ∆pS: 1 MPa (10 bar)
• kVS: 12 m³/h
• Poziom nieszczelności: maks. 0,05% kVS
• Charakterystyka: stałoprocentowa (ngl = 3) lub liniowa (wybierana przełącznikiem DIP)
• Rozdzielczość skoku: ∆H / H100 = 1 : 1000
• Medium – woda: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wg VDI 2035
• Medium – para: para nasycona i przegrzana, stopień suchości min. 0,98
• Temperatura czynnika: >1…180 °C
• Pozycja w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)

Dane elektryczne siłownika

• Zasilanie 24 V AC: 24 V AC ±20%, 45…65 Hz, SELV lub klasa 2 (US)
• Zasilanie 24 V DC: 20…30 V DC (SELV/PELV)
• Typowy pobór mocy: wg tabeli doboru zasilacza (seria MVF461H.. – klasa ok. kilkunastu watów)
• Pobór mocy w stanie czuwania: < 1 W (zawór całkowicie zamknięty)
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Wejście Y – 0/2…10 V DC: impedancja ok. 100 kΩ // 5 nF (obciążenie < 0,1 mA)
• Wejście Y – 0/4…20 mA DC: rezystancja ok. 240 Ω // 5 nF
• Wejście Z (sterowanie nadrzędne): impedancja ok. 22 kΩ
  • Zamknięcie zaworu (Z–G0): < 1 V AC / < 0,8 V DC
  • Otwarcie zaworu (Z–G): > 6 V AC / > 5 V DC
• Sygnał wyjściowy U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Czas przebiegu: < 2 s (pełny skok)
• Połączenie elektryczne: zaciski śrubowe, doprowadzenie przez dwa otwory ∅20,5 mm (pod dławiki M20)

Warunki otoczenia

• Praca (klasa 3K5 wg EN 60721-3-3): –5…45 °C, wilgotność 5…95% r.h. (bez kondensacji)
• Transport (klasa 2K3 wg EN 60721-3-2): –25…70 °C, wilgotność 5…95% r.h.
• Składowanie (klasa 1K3 wg EN 60721-3-1): –5…45 °C, wilgotność 5…95% r.h.
• Warunki mechaniczne: klasa 3M2 wg EN 60721-3-6
• Wibracje: zgodnie z EN 60068-2-6 (1 g, 1…100 Hz, 10 min)
• Stopień ochrony obudowy: IP31 wg EN 60529 (przy montażu od pionu do poziomu)

Materiały i wykonanie

• Korpus zaworu: żeliwo sferoidalne EN-GJS-400-18-LT
• Kołnierz łączący: żeliwo sferoidalne EN-GJS-400-18-LT
• Gniazdo i grzyb zaworu: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM, dławnica bezobsługowa

Montaż i instalacja

• Zawór MVF461H32-12 jest dostarczany z fabrycznie zamontowanym siłownikiem magnetycznym, którego nie należy demontować.
• W przypadku uszkodzenia elektroniki stosuje się zamienny moduł elektroniczny ASE12 montowany na korpusie siłownika.
• Zawór musi być montowany zgodnie z kierunkiem przepływu A → AB zaznaczonym na korpusie.
• Dopuszczalna pozycja montażu: od pionowej do poziomej; siłownik nie może być skierowany w dół.
• Siłownika nie wolno zakrywać izolacją termiczną; izoluje się wyłącznie przewody rurowe.
• Przed pracami montażowymi i serwisowymi należy odłączyć zasilanie elektryczne.
• Po wymianie modułu elektroniki konieczne jest uruchomienie procedury kalibracji.

Wymiary – MVF461H32-12

• DN: 32
• Długość zabudowy L: 180 mm
• Średnica kołnierza D: 140 mm
• Otwory montażowe D2: 4 × ∅18 mm
• Grubość kołnierza B: 18 mm
• Rozstaw śrub (średnica podziałowa) K: 100 mm
• Wysokość całkowita H: ok. 384 mm
• Rozstaw otworów E: 100 mm
• Szerokość F: 125 mm
• Masa z opakowaniem: ok. 15,7 kg

Podsumowanie

Siemens MVF461H32-12 to solidny, kołnierzowy zawór regulacyjny DN 32, PN16 z wbudowanym siłownikiem magnetycznym 24 V AC/DC, zaprojektowany do wymagających zastosowań z wodą grzewczą wysokiej temperatury i parą w zamkniętych obiegach. Bardzo krótki czas przebiegu, wysoka rozdzielczość skoku, wybierana charakterystyka (liniowa / stałoprocentowa), sygnał zwrotny położenia oraz sprężyna powrotna zapewniająca bezpieczne zamknięcie A → AB w stanie bez zasilania sprawiają, że jest to nowoczesny i niezawodny element regulacyjny do węzłów cieplnych i instalacji HVAC.
