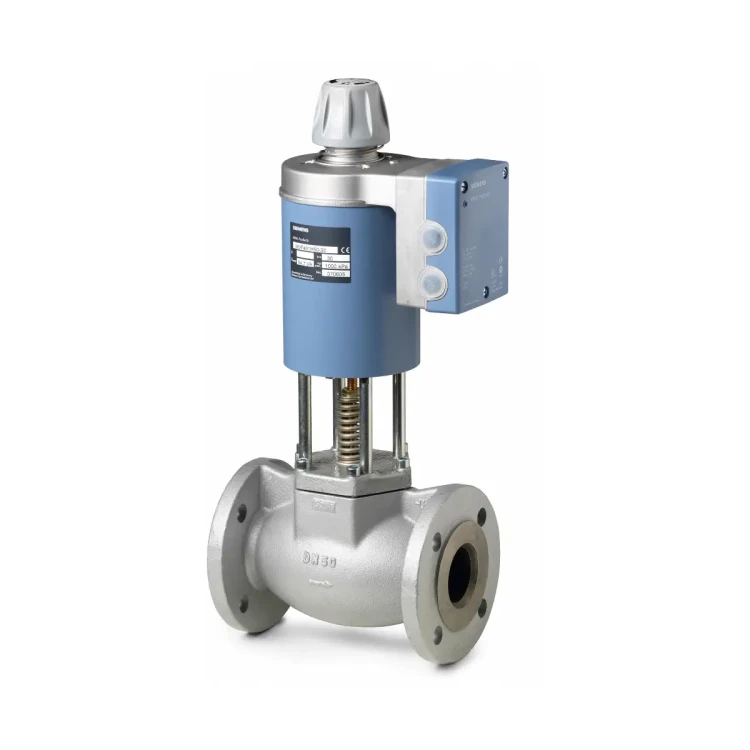

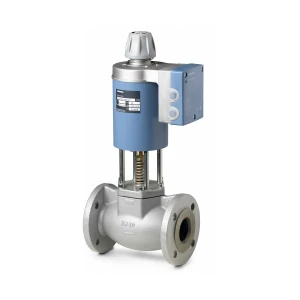

MVF461H15-1.5 Zawór przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN15, kvs 1,5 [m3/h]

MVF461H15-1.5 to 2‑drogowy zawór regulacyjny kołnierzowy PN16 z wbudowanym siłownikiem magnetycznym i elektroniką regulacji położenia, przeznaczony do pracy z wodą grzewczą, wodą grzewczą wysokiej temperatury oraz parą w obiegach zamkniętych. Zawór ma średnicę nominalną DN 15, współczynnik przepływu kVS = 1,5 m³/h, krótki czas przebiegu < 2 s oraz sprężynę powrotną, która w stanie bez zasilania automatycznie zamyka kanał A → AB.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MVF461H15-1.5
• Typ: 2‑drogowy zawór regulacyjny przelotowy, kołnierzowy z siłownikiem magnetycznym
• Średnica nominalna DN: 15
• kVS: 1,5 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty H100, Δp = 100 kPa)
• Ciśnienie nominalne: PN16 wg EN 1333
• Maks. różnica ciśnień w kanale regulacyjnym (Δpmax): 1000 kPa (10 bar)
• Maks. ciśnienie zamykające (ΔpS): 1000 kPa (10 bar)
• Zasilanie: 24 V AC ±20% (SELV / klasa 2, 45…65 Hz) lub 20…30 V DC (SELV / PELV)
• Sygnał sterujący Y: wybieralnie 0/2…10 V DC lub 0/4…20 mA DC (napięciowy lub prądowy, ustawiany przełącznikami DIP)
• Wejście Phs: 0…20 V DC z odcięciem fazy (galwanicznie odizolowane, do współpracy m.in. z regulatorami Staefa)
• Sygnał zwrotny położenia U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Czas przebiegu: < 2 s (pełny skok)
• Rozdzielczość skoku: 1 : 1000 (ΔH / H100)
• Charakterystyka zaworu: wybieralna – stałoprocentowa (ngl = 3 wg VDI / VDE 2173) lub liniowa (optymalizowana w zakresie małego otwarcia)
• Pomiar skoku: beztarciowy, indukcyjny
• Położenie przy zaniku zasilania: A → AB zamknięte (sprężyna powrotna)
• Poziom nieszczelności: A → AB maks. 0,05 % kVS przy Δp = 0,1 MPa (1 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035), para nasycona i przegrzana (stopień suchości min. 0,98)
• Temperatura czynnika: >1…180 °C
• Dopuszczalne ciśnienie robocze: woda ≤120 °C – 1,6 MPa (16 bar); woda >120 °C – 1,3 MPa (13 bar); para nasycona – 0,9 MPa (9 bar)
• Pozycja montażu: od pionowej do poziomej (siłownik nie może być skierowany w dół)
• Stopień ochrony obudowy: IP31 (dla pozycji od pionowej do poziomej)
• Materiał korpusu i kołnierza: żeliwo sferoidalne EN‑GJS‑400‑18‑LT
• Gniazdo / grzyb: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM
• Przyłącze hydrauliczne: kołnierze wg DIN 2533, PN16, DN 15
• Długość zabudowy L: 130 mm
• Wysokość całkowita H: ok. 340 mm
• Masa: ok. 8,3 kg
• Eksploatacja: małe tarcie, trwała budowa, brak konieczności konserwacji

Zastosowanie

Zawór MVF461H15-1.5 jest przeznaczony do proporcjonalnej regulacji przepływu w instalacjach ciepłowniczych i grzewczych, szczególnie tam, gdzie wymagana jest szybka reakcja, wysoka dokładność oraz praca z wodą wysokotemperaturową lub parą. Może być stosowany wyłącznie w obiegach zamkniętych.

• węzły ciepłownicze (na niskie i wysokie parametry) z wodą grzewczą i parą,
• instalacje grzewcze z wodą grzewczą wysokiej temperatury,
• układy z parą nasyconą lub przegrzaną (przy zachowaniu dopuszczalnych parametrów pracy),
• układy chłodnicze i grzewcze z wodą oraz wodą z dodatkami przeciwzamarzaniowymi.

Krótki czas przebiegu, wysoka rozdzielczość skoku i szeroki zakres regulacji sprawiają, że zawór MVF461H15-1.5 jest idealnym rozwiązaniem do precyzyjnej, ciągłej regulacji mocy w węzłach ciepłowniczych i instalacjach z parą.

Funkcje i działanie

Siłownik magnetyczny z regulacją położenia

• Sygnał sterujący Y jest w module elektronicznym przekształcany na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu siłownika.
• Pole magnetyczne przemieszcza zworę do położenia wynikającego z równowagi sił (pole magnetyczne, napięcie sprężyny, siły hydrauliczne), a zwora przenosi to przemieszczenie bezpośrednio na element zamykający zaworu.
• Położenie zaworu jest mierzone indukcyjnie i ciągle, a wewnętrzny regulator położenia zapewnia dokładną proporcjonalność pomiędzy sygnałem sterującym a skokiem zaworu.
• Elektronika wytwarza również sygnał zwrotny położenia U, informujący nadrzędny regulator o aktualnym położeniu zaworu.
• Beztarciowy pomiar skoku i rozdzielczość 1 : 1000 umożliwiają bardzo precyzyjną regulację przepływu w całym zakresie pracy.

Sterowanie i sygnały

• Wejście Y umożliwia sterowanie sygnałem napięciowym 0/2…10 V DC lub prądowym 0/4…20 mA DC – wybór typu sygnału odbywa się przełącznikiem DIP (ON = mA, OFF = V).
• Zakres sygnału Y oraz sygnału zwrotnego U jest wybierany przełącznikami DIP: 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA (ustawienie fabryczne: 0…10 V / 0…20 mA).
• Dwa wejścia V Phs przyjmują sygnał 0…20 V DC z odcięciem fazy, galwanicznie odizolowany, zamienialny, przeznaczony m.in. do współpracy z regulatorami Staefa.
• Wejście Z (sterowanie nadrzędne):
  • Z niepodłączone – zawór sterowany jest sygnałem Y lub sygnałem z odcięciem fazy Phs,
  • Z połączone z G – kanał A → AB całkowicie otwarty,
  • Z połączone z G0 – kanał A → AB zamknięty.
• Priorytet sygnałów: sterowanie ręczne (pokrętło) > wejście nadrzędne Z > sygnał Phs > sygnał Y.
• Sygnał zwrotny położenia U: 0/2…10 V DC przy rezystancji obciążenia Ri > 500 Ω lub 0/4…20 mA DC przy Ri ≤ 500 Ω.

Charakterystyka i dokładność regulacji

• Wybierana charakterystyka zaworu:
  • stałoprocentowa (ngl = 3 wg VDI / VDE 2173),
  • liniowa, optymalizowana w zakresie małych otwarć.
• Wysoka rozdzielczość skoku (1 : 1000) i małe tarcie mechaniczne zapewniają stabilną, precyzyjną regulację w całym zakresie pracy zaworu.
• Poziom nieszczelności przy Δp = 0,1 MPa (1 bar) wynosi maks. 0,05 % kVS, co pozwala na bardzo dobre odcięcie przepływu w położeniu zamkniętym.

Funkcja bezpieczeństwa – sprężyna powrotna

• Po przerwaniu sygnału sterującego, awarii lub wyłączeniu napięcia zasilającego, sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• W stanie bez zasilania zawór znajduje się w położeniu A → AB zamknięte, co zwiększa bezpieczeństwo instalacji z wodą i parą.

Sterowanie ręczne i kalibracja

• Sterowanie ręczne odbywa się za pomocą pokrętła na głowicy: po naciśnięciu (a) i obróceniu (b) zgodnie z ruchem wskazówek zegara kanał A → AB można ręcznie otworzyć do położenia pomiędzy ok. 80 a 90 %.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara wyłącza siłownik i powoduje zamknięcie zaworu.
• W trybie sterowania ręcznego (położenie „Man” lub „Off”) siłownik nie reaguje na sygnał Y, sygnał z odcięciem fazy ani sygnał nadrzędny Z; zielona dioda LED miga.
• Do automatycznej regulacji pokrętło musi być ustawione w położeniu „Auto”; zielona dioda LED świeci wówczas światłem ciągłym.
• Po wymianie modułu elektronicznego lub obróceniu siłownika o 180° konieczna jest kalibracja: przy pokrętle w pozycji „Auto” należy zewrzeć styki w otworze kalibracyjnym na płytce elektroniki, po czym zawór przemieszcza się po pełnym skoku i zapamiętuje położenia krańcowe.
• Podczas kalibracji zielona dioda LED miga przez ok. 10 s; w przypadku błędu kalibracji świeci czerwona dioda LED (konieczność ponownej kalibracji lub wymiany modułu elektronicznego).

Sygnalizacja LED

• Zielona LED – świeci ciągle: normalny tryb regulacji, praca bez błędów.
• Zielona LED – miga: trwająca kalibracja lub tryb sterowania ręcznego.
• Czerwona LED – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki (wymagana kalibracja lub wymiana modułu elektronicznego ASE12).
• Czerwona LED – miga: awaria zasilania (napięcie poza zakresem częstotliwości lub wartości, bądź odwrócona polaryzacja przy zasilaniu DC).
• Obie LED zgaszone: brak zasilania lub uszkodzenie elektroniki.

Podłączenie elektryczne i okablowanie

• Zasilanie wyłącznie niskim napięciem bezpiecznym (SELV / PELV): 24 V AC ±20 % (45…65 Hz) lub 20…30 V DC.
• Typowy pobór mocy w aplikacji: ok. 15 W; znamionowa moc pozorna 33 VA.
• Minimalna moc pozorna transformatora (24 V AC): ≥ 50 VA; minimalna moc zasilacza DC: ≥ 50 W.
• Wymagany bezpiecznik zwłoczny po stronie zaworu: 3,15 A; zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) bądź zasilacz z ograniczeniem prądu do maks. 10 A.
• Zalecane jest połączenie 4‑żyłowe (osobne pary przewodów dla zasilania i sygnału); przy zasilaniu 24 V DC połączenie 4‑żyłowe jest obowiązkowe.
• Zaciski śrubowe do przewodów o przekroju do 4 mm²; minimalne pole przekroju kabla: 0,75 mm².
• Dwa przepusty kablowe w obudowie elektroniki: 2 × Ø 20,5 mm (pod dławiki M20).
• Maksymalna długość kabla zasilającego (miedź, 24 V AC / DC): ok. 60 m dla 1,5 mm², 100 m dla 2,5 mm², 160 m dla 4,0 mm².
• Główne zaciski: G / G0 – potencjał systemowy 24 V AC, 20…30 V DC; Y – sygnał sterujący 0/2…10 V DC, 0/4…20 mA DC; M – masa pomiarowa (= G0); U – sygnał zwrotny położenia 0/2…10 V DC, 0/4…20 mA DC; Z – wejście sterowania nadrzędnego; V Phs – wejścia sygnału 0…20 V DC z odcięciem fazy, galwanicznie odizolowane.
• Jeżeli regulator i zawór są zasilane z oddzielnych źródeł, tylko jeden transformator może być uziemiony po stronie wtórnej.
• Instalacja hydrauliczna musi być uziemiona; okablowanie należy prowadzić zgodnie ze schematami producenta, z zachowaniem wymagań EMC.

Dane techniczne

• Typ zaworu: 2‑drogowy, przelotowy, kołnierzowy, z siłownikiem magnetycznym
• Średnica nominalna DN: 15
• Ciśnienie nominalne: PN16 wg EN 1333
• kVS: 1,5 m³/h (zimna woda 5…30 °C, H100, Δp = 100 kPa)
• Maks. różnica ciśnień Δpmax / ΔpS: 1 MPa (10 bar)
• Dopuszczalne ciśnienie robocze: woda ≤120 °C – 1,6 MPa (16 bar); woda >120 °C – 1,3 MPa (13 bar); para nasycona – 0,9 MPa (9 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035), para nasycona i przegrzana (stopień suchości min. 0,98)
• Temperatura czynnika: >1…180 °C
• Charakterystyka zaworu: stałoprocentowa (ngl = 3 wg VDI / VDE 2173) lub liniowa, optymalizowana w zakresie małych otwarć (wybierana przełącznikiem DIP)
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Rozdzielczość skoku ΔH / H100: 1 : 1000
• Pomiar skoku: indukcyjny, beztarciowy
• Poziom nieszczelności: A → AB maks. 0,05 % kVS przy Δp = 0,1 MPa
• Położenie przy zaniku zasilania: A → AB zamknięte (sprężyna powrotna)
• Czas przebiegu: < 2 s (pełny skok)
• Zasilanie: 24 V AC ±20 % (SELV, 45…65 Hz) lub 20…30 V DC (SELV / PELV)
• Pobór mocy typowy (P_med): ok. 15 W
• Moc pozorna znamionowa (S_NA): 33 VA
• Wejście Y: 0/2…10 V DC (impedancja 100 kΩ // 5 nF, obciążenie <0,1 mA) lub 0/4…20 mA DC (240 Ω // 5 nF)
• Wejście Z: zamknięcie zaworu przy Z–G0 (< 1 V AC; < 0,8 V DC), pełne otwarcie przy Z–G (> 6 V AC; > 5 V DC), brak podłączenia Z – aktywny sygnał Y / Phs
• Sygnał zwrotny U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Przyłącza elektryczne: zaciski śrubowe do 4 mm², 2 × przepust Ø 20,5 mm (M20)
• Pozycja montażu: od pionowej do poziomej (bez siłownika skierowanego w dół)
• Stopień ochrony: IP31 wg EN 60529
• Warunki otoczenia – praca: temperatura –5…45 °C, wilgotność 5…95 % r.h. (bez kondensacji), klasa 3K5 / 3M2 wg EN 60721
• Warunki otoczenia – transport: –25…70 °C, 5…95 % r.h. (klasa 2K3)
• Warunki otoczenia – składowanie: –5…45 °C, 5…95 % r.h. (klasa 1K3)
• Korpus i kołnierz: żeliwo sferoidalne EN‑GJS‑400‑18‑LT
• Gniazdo / grzyb: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM
• Wymiary przyłączeniowe: DN 15, L = 130 mm, kołnierze PN16 wg DIN 2533
• Wysokość całkowita H: ok. 340 mm
• Masa: ok. 8,3 kg
• Normy i zatwierdzenia: EN 60730‑x, dyrektywa PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, DN15 – PS × DN < 1000), zgodność EU (CE), RCM, EAC, certyfikacja UL 873 i CSA C22.2 No. 24

Montaż

• Zawór MVF461H15-1.5 dostarczany jest jako kompletny zespół: korpus zaworu z fabrycznie zamontowanym siłownikiem magnetycznym.
• Siłownik jest trwale zamontowany na korpusie i nie może być demontowany.
• W przypadku uszkodzenia elektroniki zaworu wymienia się ją na zamienny moduł elektroniczny ASE12 (po odłączeniu zasilania i z wykonaniem kalibracji).
• Zawór musi być montowany zgodnie z kierunkiem przepływu A → AB zaznaczonym na korpusie – kierunek ten należy bezwzględnie zachować.
• Dopuszczalna pozycja montażu: od pionowej (siłownik do góry) do poziomej; nie wolno montować zaworu z siłownikiem skierowanym w dół.
• Siłownika nie wolno przykrywać izolacją termiczną; izolacją obejmuje się wyłącznie rurociąg i korpus zaworu.
• Instalacja hydrauliczna musi być uziemiona, a instalację elektryczną należy wykonać zgodnie z obowiązującymi normami oraz schematami producenta.

Podsumowanie

Siemens MVF461H15-1.5 to kołnierzowy zawór regulacyjny PN16 DN 15 o współczynniku przepływu kVS = 1,5 m³/h, z wbudowanym siłownikiem magnetycznym i elektroniką regulacyjną, zasilany z 24 V AC / DC i sterowany sygnałami 0/2…10 V, 0/4…20 mA lub 0…20 V DC Phs. Krótki czas przebiegu poniżej 2 s, wysoka rozdzielczość skoku 1 : 1000, wybieralna charakterystyka liniowa lub stałoprocentowa, sygnał zwrotny położenia oraz sprężyna powrotna zamykająca zawór w stanie bez zasilania sprawiają, że jest to precyzyjne i trwałe urządzenie do proporcjonalnej regulacji przepływu w węzłach ciepłowniczych i instalacjach z wodą wysokotemperaturową oraz parą, niewymagające okresowej konserwacji.
