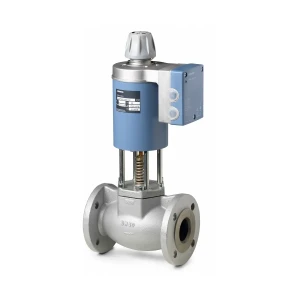

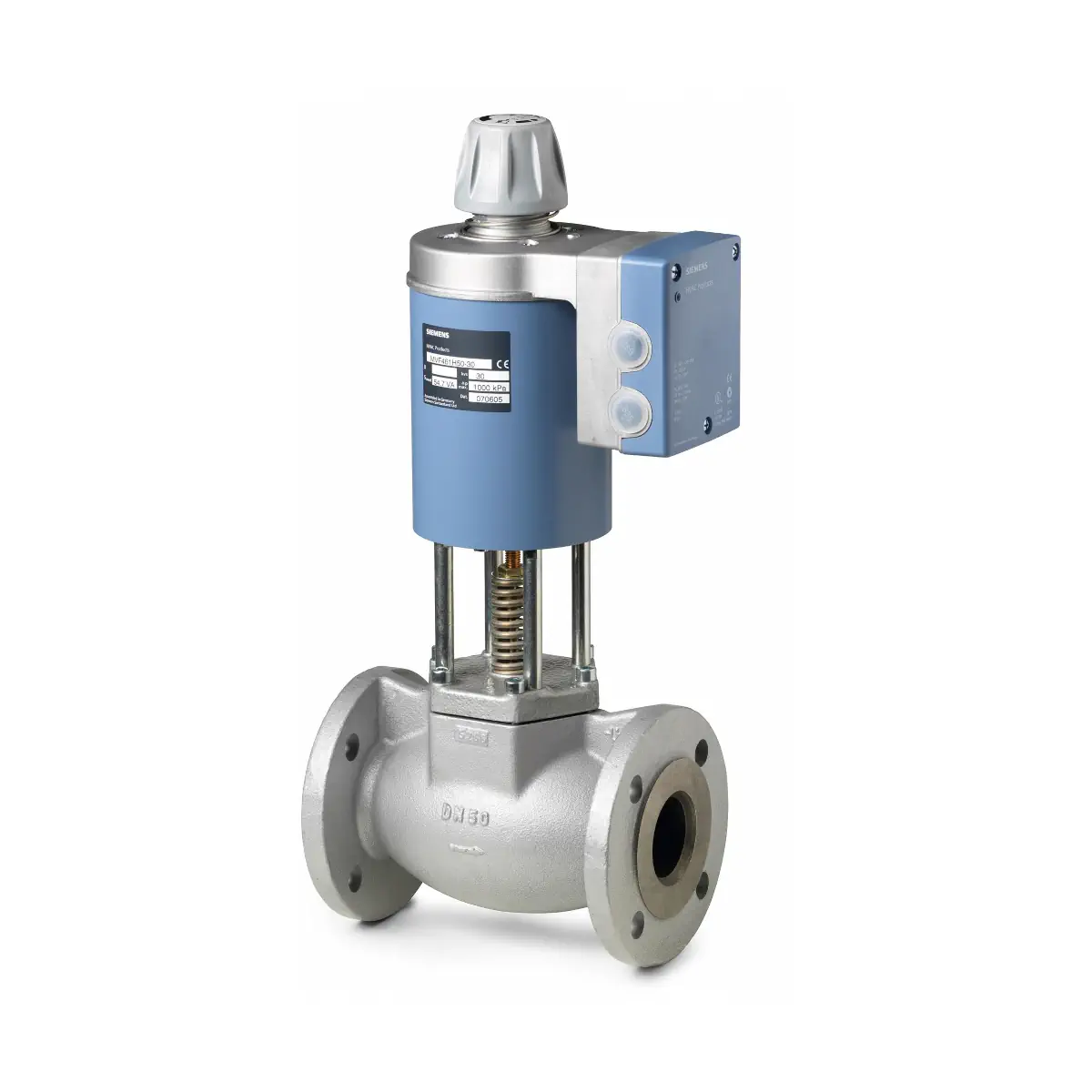

MVF461H15-3 Zawór przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN15, kvs 3 [m3/h]

Siemens MVF461H15-3 to kołnierzowy, przelotowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym o średnicy nominalnej DN 15 i współczynniku przepływu kVS = 3 m³/h, przeznaczony do regulacji wody grzewczej, wody grzewczej wysokiej temperatury oraz pary (nasyconej i przegrzanej) w zamkniętych obiegach. Zasilany z 24 V AC / DC, wyposażony w elektroniczny regulator położenia, sygnał zwrotny położenia oraz sprężynę powrotną, która w stanie bez zasilania automatycznie zamyka kanał A → AB. Bardzo krótki czas przebiegu < 2 s oraz wysoka rozdzielczość skoku 1 : 1000 zapewniają precyzyjną, szybką regulację mocy w węzłach ciepłowniczych i instalacjach wysokotemperaturowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MVF461H15-3
• Typ zaworu: przelotowy (2-drogowy) zawór regulacyjny kołnierzowy z siłownikiem magnetycznym
• Średnica nominalna DN: 15
• Współczynnik kVS: 3 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Ciśnienie nominalne: PN16 wg EN 1333
• Maksymalna różnica ciśnień ∆pmax / ∆pS: 1000 kPa (10 bar)
• Dopuszczalne ciśnienie robocze: do 16 bar (woda ≤120 °C), 13 bar (woda >120 °C), 9 bar (para nasycona)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wg VDI 2035), para nasycona i przegrzana (stopień suchości ≥ 0,98)
• Zakres temperatury czynnika: > 1…180 °C
• Pozycja w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna – funkcja bezpieczeństwa)
• Napięcie zasilania siłownika: 24 V AC ±20%, 45…65 Hz (SELV / PELV lub klasa 2) lub 20…30 V DC
• Typowy pobór mocy: 15 W
• Moc pozorna SNA: 33 VA
• Wymagany transformator (AC): ≥ 50 VA
• Minimalna moc zasilacza DC: ≥ 50 W
• Sygnał sterujący Y: wybierany 0/2…10 V DC lub 0/4…20 mA DC; dodatkowo wejście 0…20 V DC Phs z odcięciem fazy (np. dla regulatorów Staefa)
• Sygnał zwrotny położenia U: 0/2…10 V DC (obciążenie > 500 Ω) lub 0/4…20 mA DC (obciążenie ≤ 500 Ω)
• Czas przebiegu: < 2 s (pełny skok)
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu: wybierana – stałoprocentowa (logarytmiczna) ngl = 3 wg VDI/VDE 2173 lub liniowa (optymalizowana w zakresie małych otwarć)
• Pomiar skoku: beztarciowy, indukcyjny
• Szczelność A → AB: maks. 0,05% kVS przy Δp = 0,1 MPa (1 bar)
• Stopień ochrony obudowy: IP31 (przy montażu od pionu do poziomu)
• Zakres temperatur otoczenia (praca): –5…45 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Pozycja montażu: od pionowej do poziomej (zawór zgodnie z kierunkiem przepływu A → AB)
• Montaż hydrauliczny: kołnierze wg DIN 2533, PN16
• Długość zabudowy L: 130 mm
• Wysokość całkowita H: ok. 340 mm
• Masa (z opakowaniem): ok. 8,3 kg

Zastosowanie

Zawór MVF461H15-3 jest przeznaczony do proporcjonalnej regulacji przepływu w:

• węzłach ciepłowniczych (zasilanie instalacji ogrzewania),
• instalacjach grzewczych z wodą grzewczą wysokiej temperatury,
• układach z parą nasyconą i przegrzaną.

Zawór może współpracować z regulatorami firmy Siemens oraz innych producentów, zapewniając dokładną korekcję nawet szybkich zmian obciążenia cieplnego. Przeznaczony jest wyłącznie do obiegów zamkniętych.

Funkcje i działanie

Regulacja proporcjonalna z siłownikiem magnetycznym

Sygnał sterujący (napięciowy lub prądowy) na wejściu Y jest w module elektronicznym zamieniany na sygnał z odcięciem fazy, który wytwarza odpowiednie pole magnetyczne w uzwojeniu siłownika. Powoduje ono przemieszczenie zwory do położenia wynikającego z równowagi sił (pole magnetyczne, sprężyna powrotna, siły hydrauliczne itp.), a ruch zwory jest bezpośrednio przenoszony na element zamykający zaworu. Dzięki temu szybkie zmiany obciążenia są korygowane szybko i dokładnie.

Położenie zaworu jest mierzone indukcyjnie w sposób ciągły. Wewnętrzny regulator położenia zapewnia proporcjonalność pomiędzy sygnałem sterującym a skokiem zaworu oraz generuje sygnał zwrotny położenia U, który może być wykorzystany np. do nadzoru pracy lub sprzężenia zwrotnego w nadrzędnym systemie automatyki.

Sygnały sterujące, sygnał zwrotny i wejście nadrzędne Z

• Sygnał sterujący Y: wybór między:
  • 0…10 V DC lub 2…10 V DC,
  • 0…20 mA DC lub 4…20 mA DC,
  • 0…20 V DC Phs z odcięciem fazy (do współpracy m.in. z regulatorami Staefa).
  Typ (napięciowy / prądowy) oraz zakres (0/2…10 V, 0/4…20 mA) są wybierane za pomocą przełączników DIP w module elektroniki.
• Sygnał zwrotny położenia U:
  • 0/2…10 V DC przy rezystancji obciążenia Ri > 500 Ω,
  • 0/4…20 mA DC przy Ri ≤ 500 Ω.
  Wyjście odzwierciedla pozycję zaworu (0…100% przepływu objętościowego V100).
• Wejście sterowania nadrzędnego Z:
  • Z niepodłączone: zawór sterowany sygnałem Y lub sygnałem z odcięciem fazy Phs,
  • Z połączone z G: zawór całkowicie otwarty (kanał A → AB otwarty w 100%),
  • Z połączone z G0: zawór całkowicie zamknięty (kanał A → AB zamknięty).

Charakterystyka i precyzja regulacji

• Rozdzielczość skoku: 1 : 1000 – umożliwia bardzo dokładne ustawianie przepływu.
• Charakterystyka zaworu:
  • stałoprocentowa (logarytmiczna), ngl = 3 wg VDI / VDE 2173,
  • lub liniowa – wybór przełącznikiem DIP.
• Nieliniowość pomiaru skoku: ±3% wartości końcowej.
• Szczelność A → AB: maks. 0,05% kVS, co ogranicza niekontrolowany przepływ przy pozycji zamkniętej.

Sprężyna powrotna – funkcja bezpieczeństwa

• W przypadku zaniku sygnału sterującego lub wyłączenia / awarii zasilania sprężyna powrotna automatycznie zamyka kanał A → AB.
• Zapewnia to bezpieczne położenie zaworu (NC) w sytuacjach awaryjnych, chroniąc instalację przed niekontrolowanym dopływem medium.

Sterowanie ręczne i kalibracja

• Sterowanie ręczne:
  • Wciśnięcie i obrót pokrętła w kierunku zgodnym z ruchem wskazówek zegara – ręczne otwieranie kanału A → AB do położenia pomiędzy ok. 80 a 90%.
  • Wciśnięcie i obrót pokrętła w kierunku przeciwnym do ruchu wskazówek zegara – wyłączenie siłownika oraz zamknięcie zaworu.
  • W trybie „Man” lub „Off” siłownik nie reaguje na sygnał Y, Phs ani Z; zielona dioda LED miga.
  • Do pracy automatycznej pokrętło należy ustawić w położeniu „Auto” – zielona dioda LED świeci się światłem ciągłym.
• Kalibracja elektroniki:
  • wymagana po wymianie modułu elektronicznego lub po obróceniu siłownika o 180°,
  • rozpoczyna się po zwarciu styków w otworze kalibracyjnym na płytce elektroniki (pokrętło w położeniu „Auto”),
  • w trakcie kalibracji zawór przemieszcza się przez cały zakres skoku i zapamiętuje położenia krańcowe,
  • podczas procedury zielona dioda LED miga przez ok. 10 s.

Sygnalizacja LED

• Zielona LED – świeci: normalny tryb regulacji, praca bez błędów.
• Zielona LED – miga: kalibracja lub sterowanie ręczne („Man” / „Off”).
• Czerwona LED – świeci: błąd kalibracji lub błąd wewnętrzny – wymagana ponowna kalibracja, a w razie potrzeby wymiana modułu elektronicznego.
• Czerwona LED – miga: awaria zasilania (poza zakresem napięcia / częstotliwości) lub błąd podłączenia zasilania DC (+ / –).
• Obie LED zgaszone: brak zasilania lub awaria elektroniki (konieczna kontrola sieci zasilającej i okablowania, ewentualnie wymiana modułu).

Podłączenie elektryczne i okablowanie

• Zasilanie: wyłącznie niskie napięcie bezpieczne SELV / PELV 24 V AC lub 20…30 V DC.
• Ochrona obwodu zasilającego:
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Wprowadzenie przewodów: 2 przepusty kablowe Ø 20,5 mm (pod dławiki M20).
• Zaciski podłączeniowe: śrubowe, dla przewodów do 4 mm².
• Minimalny przekrój przewodu: 0,75 mm².
• Połączenie 4-żyłowe: zalecane we wszystkich aplikacjach; obowiązkowe przy zasilaniu prądem stałym.
• Maksymalna długość kabla zasilającego (24 V AC / DC) dla MVF461H15-3:
  • 1,5 mm² – do 60 m,
  • 2,5 mm² – do 100 m,
  • 4,0 mm² – do 160 m.
• Instalacja hydrauliczna musi być uziemiona; w przypadku oddzielnych źródeł zasilania regulatora i zaworu tylko jeden transformator może być uziemiony po stronie wtórnej.

Dane techniczne – zawór MVF461H15-3

• Typ zaworu: przelotowy zawór regulacyjny 2-drogowy, kołnierzowy
• DN: 15
• kVS: 3 m³/h
• Ciśnienie nominalne: PN16
• ∆pmax / ∆pS: 1 MPa (10 bar)
• Medium: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z inhibitorami zamarzania; para nasycona i przegrzana (min. suchość 0,98)
• Temperatura medium: > 1…180 °C
• Dopuszczalne ciśnienie robocze (w zakresie dopuszczalnych temperatur):
  • woda ≤ 120 °C: 1,6 MPa (16 bar),
  • woda > 120 °C: 1,3 MPa (13 bar),
  • para nasycona: 0,9 MPa (9 bar).
• Szczelność przy ∆p = 0,1 MPa: A → AB maks. 0,05% kVS
• Charakterystyka: stałoprocentowa (logarytmiczna) lub liniowa, wybierana przełącznikiem DIP
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Pozycja przy zaniku zasilania: A → AB zamknięte (NC)
• Pozycja montażu: od pionowej do poziomej
• Kierunek przepływu: zgodnie ze strzałką na korpusie, A → AB
• Materiał korpusu zaworu: żeliwo sferoidalne EN-GJS-400-18-LT
• Kołnierze: żeliwo sferoidalne EN-GJS-400-18-LT, wg DIN 2533, PN16
• Gniazdo / grzyb: stal nierdzewna CrNi
• Uszczelnienie trzpienia: pierścień EPDM
• Długość zabudowy L: 130 mm
• Średnica kołnierza D: 95 mm
• Rozstaw otworów montażowych K: 65 mm
• Otwory kołnierza: 4 × Ø 14 mm
• Grubość kołnierza B: 14 mm
• Wysokość H: ok. 340 mm
• Rozstaw śrub mocujących siłownik (E): 80 mm
• Wysokość do osi rurociągu (F): 115 mm
• Masa (łącznie z siłownikiem, z opakowaniem): ok. 8,3 kg

Dane techniczne – siłownik magnetyczny

• Zasilanie:
  • 24 V AC ±20% (SELV / PELV lub klasa 2, 45…65 Hz)
  • 20…30 V DC
• Typowy pobór mocy Pmed: 15 W
• Moc pozorna SNA: 33 VA
• Stan czuwania: < 1 W (zawór całkowicie zamknięty)
• Pomiar skoku: indukcyjny, nieliniowość ±3% wartości końcowej
• Czas przebiegu: < 2 s
• Połączenia elektryczne: zaciski śrubowe do 4 mm²
• Wprowadzenie przewodu: 2 × Ø 20,5 mm (pod dławiki M20)
• Stopień ochrony: IP31 (przy montażu od pionu do poziomu)
• Warunki otoczenia – praca: temperatura –5…45 °C, wilgotność 5…95% r.h. (klasa 3K5 wg EN 60721-3-3)
• Zgodność EMC: do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Norma produktu: EN 60730-x

Montaż i eksploatacja

• Zawór dostarczany jest jako kompletny zestaw z fabrycznie zamontowanym siłownikiem magnetycznym; siłownika nie przewiduje się demontować z korpusu zaworu.
• Przed montażem należy upewnić się, że kierunek przepływu medium odpowiada oznaczeniu A → AB na korpusie.
• Nie wolno pokrywać siłownika izolacją termiczną – izoluje się wyłącznie rurociąg i korpus zaworu.
• Po wymianie modułu elektronicznego należy wykonać kalibrację układu elektronicznego.
• Konserwacja: dzięki małemu tarciu i trwałej konstrukcji zawór nie wymaga okresowych przeglądów; trzpień jest uszczelniony bezobsługową dławnicą.
• W przypadku zapalenia się czerwonej diody LED należy przeprowadzić kalibrację, a w razie potrzeby wymienić moduł elektroniczny na ASE12 (moduł zamienny).

Podsumowanie

Siemens MVF461H15-3 to kompaktowy, kołnierzowy zawór regulacyjny PN16 DN 15 o kVS = 3 m³/h z wbudowanym siłownikiem magnetycznym 24 V AC / DC, przeznaczony do precyzyjnej regulacji przepływu wody grzewczej, wody wysokotemperaturowej oraz pary w zamkniętych instalacjach. Bardzo krótki czas przebiegu (< 2 s), wysoka rozdzielczość skoku (1 : 1000), wybierana charakterystyka (stałoprocentowa lub liniowa), rozbudowane możliwości sterowania (0/2…10 V, 0/4…20 mA, 0…20 V Phs) oraz sygnał zwrotny położenia czynią z niego nowoczesny element wykonawczy do węzłów ciepłowniczych i zaawansowanych układów grzewczych, w których wymagana jest szybka i dokładna regulacja mocy przy zachowaniu wysokiej niezawodności i bezpieczeństwa.
