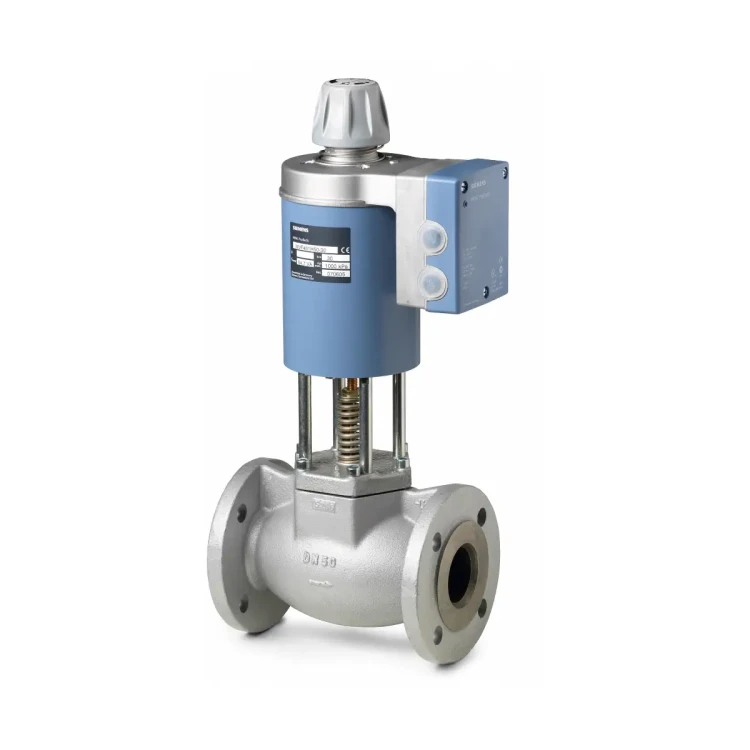

MVF461H25-8 Zawór przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN25, kvs 8 [m3/h]

MVF461H25-8 to dwudrogowy, kołnierzowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym, przeznaczony do wody grzewczej, wody grzewczej wysokiej temperatury oraz pary nasyconej i przegrzanej. Zawór o średnicy DN 25 i współczynniku przepływu kVS = 8 m³/h zapewnia bardzo szybki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000, wybieraną charakterystykę (stałoprocentową lub liniową) oraz proporcjonalne sterowanie sygnałem napięciowym lub prądowym z sygnałem zwrotnym położenia. Sprężyna powrotna automatycznie zamyka kanał A → AB w stanie bez zasilania, co czyni ten zawór idealnym elementem bezpieczeństwa i regulacji w węzłach ciepłowniczych i instalacjach z wodą wysokotemperaturową oraz parą.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX – zawory regulacyjne z siłownikiem magnetycznym
• Model: MVF461H25-8
• Typ: zawór regulacyjny przelotowy (2-drogowy) z fabrycznie zamontowanym siłownikiem magnetycznym
• Średnica nominalna DN: 25
• Przyłącze: kołnierzowe PN16, kołnierze wg DIN 2533
• kVS: 8 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, ∆p = 100 kPa)
• Maks. różnica ciśnień (regulacja / zamykanie): ∆p_max = ∆p_S = 1000 kPa (10 bar)
• Czynnik: woda chłodnicza i grzewcza niskiej i wysokiej temperatury (z dodatkami przeciwzamarzaniowymi), para nasycona i przegrzana (stopień suchości min. 0,98)
• Zakres temperatur czynnika: > 1…180 °C
• Dopuszczalne ciśnienie robocze: do 16 bar (woda ≤120 °C), 13 bar (woda >120 °C), 9 bar (para nasycona)
• Napięcie zasilania: 24 V AC ±20% (SELV / PELV lub klasa 2 US), 45…65 Hz, lub 20…30 V DC
• Sygnał sterujący Y (wybierany przełącznikami DIP): 0/2…10 V DC lub 0/4…20 mA DC
• Dodatkowe wejście sterujące: 0…20 V DC Phs z odcięciem fazy (do regulatorów Staefa), galwanicznie odizolowane
• Sygnał zwrotny położenia U: 0/2…10 V DC (R_obc > 500 Ω) lub 0/4…20 mA DC (R_obc ≤ 500 Ω)
• Czas przebiegu: < 2 s (pełen skok)
• Rozdzielczość skoku: 1 : 1000 (H/H₁₀₀)
• Charakterystyka zaworu: wybierana – stałoprocentowa (ngl = 3 wg VDI/VDE 2173) lub liniowa (optymalizowana w zakresie małych otwarć)
• Pomiar skoku: bezkontaktowy, indukcyjny, beztarciowy
• Sprężyna powrotna: A → AB zamknięte w stanie bez zasilania (funkcja bezpieczeństwa)
• Rodzaj sterowania: ciągłe, proporcjonalne z wewnętrznym regulatorem położenia
• Stopień ochrony obudowy: IP31 (pozycja montażu od pionowej do poziomej)
• Pozycja montażu: siłownik od pionu do poziomu (nie w dół), przestrzegając kierunku przepływu A → AB
• Materiał korpusu zaworu: żeliwo sferoidalne EN-GJS-400-18-LT
• Gniazdo / grzyb zaworu: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM, bezobsługowa dławica
• Długość zabudowy L: ok. 160 mm
• Masa: ok. 10 kg (z opakowaniem)

Zastosowanie

MVF461H25-8 jest przeznaczony do proporcjonalnej regulacji natężenia przepływu w instalacjach:

• węzłów ciepłowniczych (zasilanie instalacji grzewczych na niskie i wysokie parametry),
• instalacji grzewczych z wodą wysokotemperaturową,
• układów z parą nasyconą i przegrzaną,
• instalacji z wodą grzewczą i chłodniczą (z dopuszczonymi dodatkami przeciwzamarzaniowymi).

Krótki czas przebiegu i wysoka rozdzielczość skoku sprawiają, że zawór nadaje się szczególnie do zastosowań, gdzie wymagane jest szybkie i precyzyjne korygowanie zmian obciążenia. Zawór może być stosowany wyłącznie w obiegach zamkniętych.

Funkcje i działanie

Regulacja położenia i pomiar skoku

• Sygnał sterujący Y (0/2…10 V lub 0/4…20 mA) jest w module elektroniki przekształcany na sygnał z odcięciem fazy, który zasila uzwojenie siłownika magnetycznego.
• Wytworzone pole magnetyczne przemieszcza zworę przeciwdziałając sile sprężyny i siłom hydraulicznym, ustawiając grzyb zaworu w położeniu wynikającym z równowagi sił.
• Położenie zaworu jest ciągle mierzone indukcyjnie, bez tarcia mechanicznego.
• Wewnętrzny regulator położenia koryguje każdą zmianę lub zakłócenie tak, aby zachować proporcjonalność pomiędzy sygnałem wejściowym a skokiem zaworu oraz generuje sygnał zwrotny U informujący o aktualnym położeniu.

Charakterystyka regulacji

• Charakterystyka zaworu może być ustawiona jako:
  • stałoprocentowa (logarytmiczna) – zalecana m.in. do regulacji temperatury w układach z wodą grzewczą i parą,
  • liniowa – optymalizowana w zakresie małych otwarć, przydatna np. w aplikacjach wymagających liniowej zależności przepływu od sygnału sterującego.
• Wybór charakterystyki odbywa się przełącznikiem DIP wewnątrz modułu elektroniki.

Wejścia sterujące i sygnał zwrotny

• Sygnał sterujący Y: wybierany przełącznikami DIP:
  • 0…10 V DC lub 2…10 V DC (sygnał napięciowy),
  • 0…20 mA DC lub 4…20 mA DC (sygnał prądowy).
• Zakres sygnału Y i U (0/2…10 V, 0/4…20 mA) wybierany jest niezależnie przełącznikiem DIP.
• Sygnał zwrotny U informuje o rzeczywistym położeniu zaworu:
  • przy R_obc > 500 Ω – sygnał napięciowy 0/2…10 V DC,
  • przy R_obc ≤ 500 Ω – sygnał prądowy 0/4…20 mA DC.
• Wejście sterowania nadrzędnego Z (priorytetowe):
  • Z niepodłączony – zawór sterowany jest sygnałem Y lub sygnałem z odcięciem fazy Phs,
  • Z połączony z G – zawór całkowicie otwarty (A → AB), niezależnie od Y/Phs,
  • Z połączony z G0 – zawór całkowicie zamknięty (A → AB), niezależnie od Y/Phs.
• Wejście Phs (0…20 V DC): umożliwia sterowanie z regulatorów z sygnałem z odcięciem fazy (np. Staefa).
• Dla zasilania prądem stałym wymagane jest połączenie 4-żyłowe (rozdzielne przewody zasilania i sygnału).

Sprężyna powrotna i stan bez zasilania

• Przy przerwaniu sygnału sterującego lub zaniku / wyłączeniu zasilania 24 V, wbudowana sprężyna powrotna automatycznie przemieszcza grzyb zaworu tak, aby kanał A → AB był zamknięty.
• Zapewnia to funkcję bezpiecznego zamknięcia w stanach awaryjnych (fail-safe), niezależnie od warunków hydraulicznych w dopuszczalnym zakresie ∆p_S.

Sterowanie ręczne, kalibracja i diagnostyka LED

• Sterowanie ręczne:
  • Po wciśnięciu (a) i obróceniu (b) pokrętła:
    • obrót zgodnie z ruchem wskazówek zegara – kanał A → AB można ręcznie otworzyć do ok. 80…90% skoku,
    • obrót przeciwnie do ruchu wskazówek zegara – siłownik zostaje wyłączony, a zawór zamknięty.
  • W trybie ręcznym zawór nie reaguje na sygnały Z, Y ani Phs.
  • Dla automatycznej regulacji pokrętło musi być ustawione w położeniu „Auto”.
• Kalibracja:
  • wymagana po wymianie modułu elektronicznego lub po obróceniu siłownika o 180°,
  • pokrętło w położeniu „Auto”,
  • kalibrację uruchamia się zwarciem styków w otworze kalibracyjnym na płytce elektroniki,
  • w trakcie kalibracji zawór przebiega cały zakres skoku, zapamiętując położenia krańcowe, zielona dioda LED miga przez ok. 10 s.

Sygnalizacja LED

• Zielona LED – świeci: normalny tryb regulacji, praca bez błędów.
• Zielona LED – miga: trwa kalibracja lub aktywny tryb sterowania ręcznego.
• Czerwona LED – świeci: błąd kalibracji lub wewnętrzny błąd elektroniki (wymagana ponowna kalibracja lub wymiana modułu ASE12).
• Czerwona LED – miga: awaria zasilania (napięcie poza zakresem, błąd biegunowości DC).
• Obie LED zgaszone: brak zasilania lub uszkodzenie elektroniki.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC (SELV / PELV lub klasa 2 US) lub 20…30 V DC.
• Połączenia kablowe:
  • 2 przepusty kablowe Ø 20,5 mm (dla dławików M20),
  • zaciski śrubowe dla przewodów do 4 mm²,
  • minimalne pole przekroju kabla: 0,75 mm².
• Rekomendowane połączenie: 4-żyłowe (oddzielne przewody zasilania i sygnału) – wymagane przy zasilaniu DC.
• Maksymalna długość kabla zasilającego (24 V AC / DC) dla MVF461H25-8:
  • 1,5 mm² – do ok. 60 m,
  • 2,5 mm² – do ok. 100 m,
  • 4,0 mm² – do ok. 160 m.
• Ochrona przed przeciążeniem:
  • wymagany bezpiecznik zwłoczny po stronie wtórnej: ok. 3,15 A (dla tego typu),
  • zewnętrzne zabezpieczenie linii: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C lub D wg EN 60898), lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Przy zasilaniu zaworu i regulatora z różnych transformatorów tylko jeden transformator może być uziemiony po stronie wtórnej.
• Instalacja hydrauliczna (rurociąg) musi być uziemiona.

Dane techniczne

Siłownik magnetyczny

• Napięcie zasilania: 24 V AC ±20% (SELV / PELV lub klasa 2 US), 45…65 Hz, lub 20…30 V DC
• Typowy pobór mocy P_med: ok. 15 W
• Znamionowa moc pozorna S_NA: ok. 33 VA
• Minimalna moc transformatora (AC) / zasilacza (DC): ≥ 50 VA / ≥ 50 W
• Czas przebiegu: < 2 s (pełny zakres skoku)
• Pobór mocy w stanie czuwania: < 1 W (zawór całkowicie zamknięty)
• Sygnał sterujący Y: 0/2…10 V DC lub 0/4…20 mA DC (wybierany DIP)
• Impedancja wejściowa Y: 0/2…10 V DC – ok. 100 kΩ // 5 nF; 0/4…20 mA DC – ok. 240 Ω // 5 nF
• Sygnał zwrotny U: 0/2…10 V DC (R_obc > 500 Ω) lub 0/4…20 mA DC (R_obc ≤ 500 Ω)
• Nieliniowość pomiaru skoku: ±3% wartości końcowej
• Stopień ochrony: IP31 (pozycja montażu od pionowej do poziomej)
• Warunki otoczenia – praca: temperatura –5…45 °C, wilgotność 5…95% r.h. (bez kondensacji), klasa 3K5 wg EN 60721-3-3
• Transport / składowanie: –25…70 °C, 5…95% r.h. (klasy 2K3 / 1K3 wg EN 60721)
• Odporność na wibracje: EN 60068-2-6 (1 g, 1…100 Hz, 10 min)

Zawór regulacyjny

• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze:
  • woda o temperaturze ≤120 °C: 1,6 MPa (16 bar),
  • woda o temperaturze >120 °C: 1,3 MPa (13 bar),
  • para nasycona: 0,9 MPa (9 bar), w zakresie dopuszczalnych temperatur z wykresu producenta.
• Maks. różnica ciśnień ∆p_max / ∆p_S: 1 MPa (10 bar)
• Poziom nieszczelności (A → AB): ≤ 0,05% kVS przy ∆p = 0,1 MPa (1 bar)
• Charakterystyka: stałoprocentowa (ngl = 3 wg VDI/VDE 2173) lub liniowa (wybierana przełącznikiem DIP)
• Położenie w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Rodzaj sterowania: ciągłe, proporcjonalne
• Pozycja montażu: siłownik od pionu do poziomu (nie w dół)
• Materiał korpusu i kołnierzy: żeliwo sferoidalne EN-GJS-400-18-LT
• Gniazdo / grzyb: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM, dławica bezobsługowa
• Zakres temperatur czynnika: > 1…180 °C
• Media: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury (zalecana jakość wg VDI 2035), para nasycona i przegrzana (stopień suchości min. 0,98)
• Długość zabudowy L: ok. 160 mm
• Masa (z opakowaniem): ok. 10 kg

Montaż

• Zawór dostarczany jest jako komplet (korpus + siłownik magnetyczny), siłownik jest fabrycznie zamontowany i nie może być demontowany.
• Przestrzegać kierunku przepływu A → AB zaznaczonego na korpusie zaworu.
• Zawór montować w rurze tak, aby siłownik znajdował się od pozycji pionowej do poziomej (nie w dół).
• Siłownika nie wolno zakrywać izolacją termiczną; izolację cieplną stosować wyłącznie na rurociągu i korpusie zaworu.
• Instalacja hydrauliczna musi być uziemiona.
• Po wymianie modułu elektronicznego ASE12 (w przypadku uszkodzenia elektroniki) konieczne jest wykonanie kalibracji układu położenia.
• Przed montażem lub demontażem modułu elektroniki należy odłączyć zasilanie.
• Nie są wymagane okresowe przeglądy – małe tarcie i trwała konstrukcja zapewniają bezobsługową pracę.

Podsumowanie

Siemens MVF461H25-8 to kompaktowy, kołnierzowy zawór regulacyjny DN 25, PN16, kVS 8 m³/h z wbudowanym siłownikiem magnetycznym 24 V AC/DC, oferujący bardzo krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000, wybieraną charakterystykę (stałoprocentową lub liniową), pełne sprzężenie zwrotne położenia oraz sprężynę powrotną zamykającą zawór przy zaniku zasilania. Dzięki możliwości sterowania sygnałami 0/2…10 V lub 0/4…20 mA, wejściu 0…20 V DC Phs oraz solidnej konstrukcji z żeliwa sferoidalnego, jest to nowoczesny element regulacyjny do wymagających węzłów ciepłowniczych i instalacji z wodą wysokotemperaturową oraz parą w obiegach zamkniętych.
