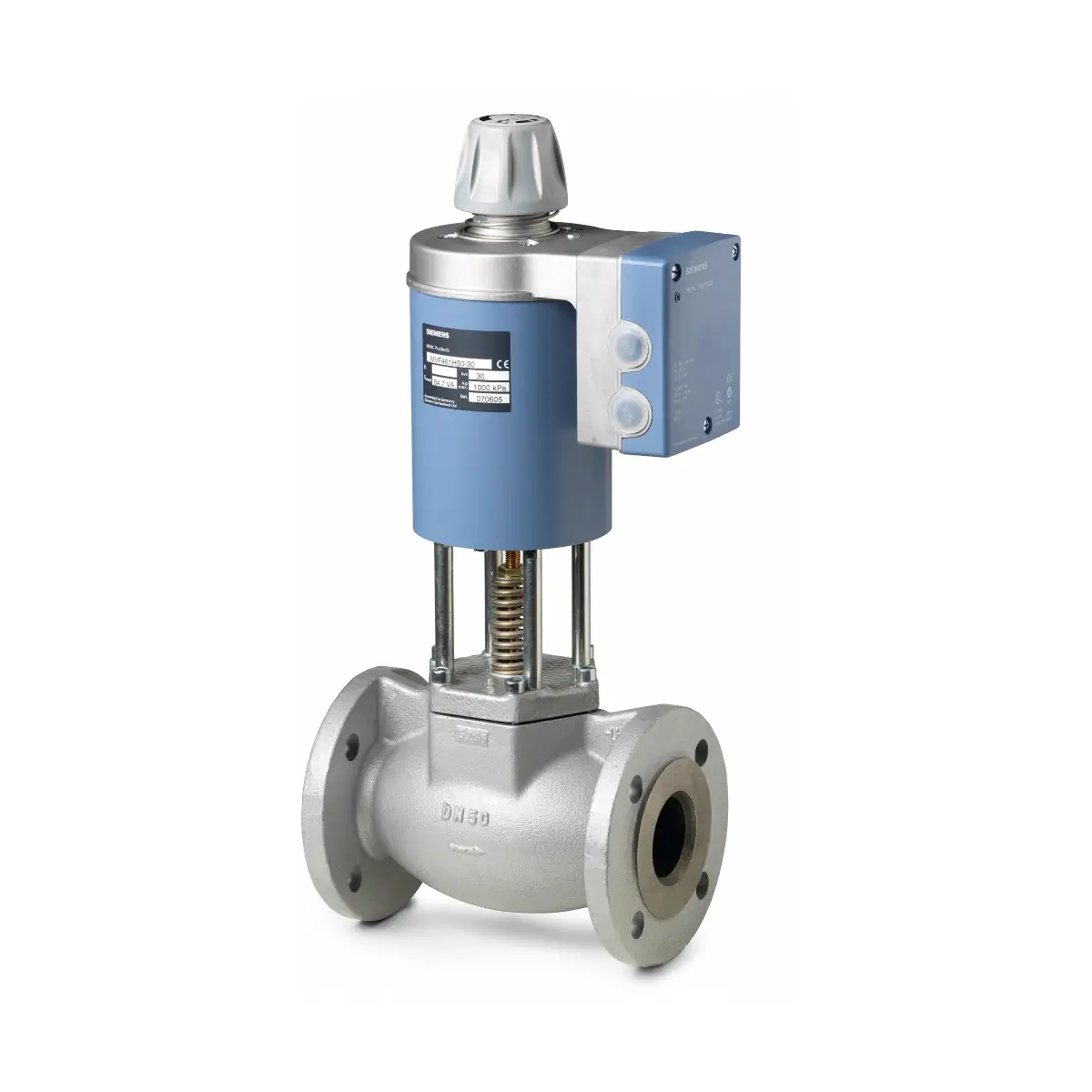

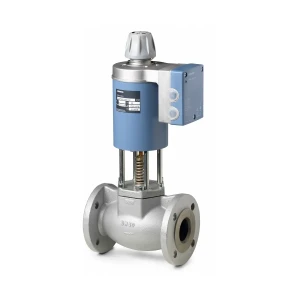

MVF461H50-30 Zawór przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN50, kvs 30 ]m3/h]

MVF461H50-30 to kołnierzowy, 2-drogowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym serii ACVATIX, o średnicy nominalnej DN 50 i współczynniku przepływu kVS = 30 m³/h. Przeznaczony jest do regulacji przepływu wody grzewczej, wody grzewczej wysokiej temperatury oraz pary (nasyconej i przegrzanej) w zamkniętych instalacjach grzewczych i węzłach ciepłowniczych. Siłownik zasilany 24 V AC / DC, ze sterowaniem ciągłym 0/2…10 V DC lub 0/4…20 mA DC (oraz wejściem 0…20 V DC Phs), oferuje czas przebiegu < 2 s, bardzo wysoką rozdzielczość skoku 1 : 1000 oraz sprężynę powrotną, która zamyka kanał A → AB w stanie bez zasilania.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MVF461H50-30
• Typ urządzenia: zawór regulacyjny przelotowy PN16 z fabrycznie zamontowanym siłownikiem magnetycznym (siłownik nierozłączny z korpusem zaworu)
• Średnica nominalna DN: 50
• Współczynnik przepływu kVS: 30 m³/h
• Ciśnienie nominalne korpusu: PN16 wg EN 1333
• Maks. różnica ciśnienia Δpmax / ΔpS: 1 MPa (10 bar)
• Medium: woda chłodnicza i grzewcza (niskiej i wysokiej temperatury, również ze środkami przeciwzamarzaniowymi – jakość wg VDI 2035), para nasycona i przegrzana (stopień suchości min. 0,98)
• Zakres temperatury medium: 1…180 °C
• Dopuszczalne ciśnienie robocze (w zależności od medium): do 1,6 MPa (16 bar) dla wody ≤120 °C, do 1,3 MPa (13 bar) dla wody >120 °C, do 0,9 MPa (9 bar) dla pary nasyconej
• Zasilanie siłownika: 24 V AC ±20% (SELV / PELV lub klasa 2), 45…65 Hz, lub 20…30 V DC
• Sygnał sterujący Y: 0/2…10 V DC lub 0/4…20 mA DC, albo 0…20 V DC Phs (z odcięciem fazy, np. dla regulatorów Staefa)
• Wejście sterowania nadrzędnego Z: wymuszenie pozycji – zawór całkowicie otwarty (Z połączone z G) lub całkowicie zamknięty (Z połączone z G0)
• Sygnał zwrotny położenia U: 0/2…10 V DC (przy obciążeniu > 500 Ω) lub 0/4…20 mA DC (przy obciążeniu ≤ 500 Ω)
• Czas przebiegu: < 2 s w pełnym zakresie skoku
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu: wybierana przełącznikiem DIP – stałoprocentowa (logarytmiczna) lub liniowa (optymalizowana w zakresie małych otwarć)
• Pomiar skoku: indukcyjny, beztarciowy, z ciągłą regulacją położenia
• Położenie w stanie bez zasilania: kanał A → AB zamknięty (sprężyna powrotna)
• Poziom nieszczelności przy Δp = 0,1 MPa: A → AB maks. 0,05% kVS
• Rodzaj sterowania: ciągłe (proporcjonalne)
• Stopień ochrony obudowy: IP31 (przy pozycji montażu od pionowej do poziomej)
• Pozycja montażu: od pionowej do poziomej, z zachowaniem kierunku przepływu A → AB
• Doprowadzenie kabla: 2 × ∅ 20,5 mm (pod dławnice M20)
• Zaciski podłączeniowe: śrubowe, do przewodów o przekroju do 4 mm² (min. 0,75 mm²)
• Nominalna moc pozorna SNA: 65 VA
• Typowy pobór mocy Pmed: 26 W
• Minimalna moc transformatora (24 V AC): ≥100 VA
• Minimalna moc zasilacza DC (24 V DC): ≥70 W
• Minimalny bezpiecznik zwłoczny: 6,3 A
• Maks. długość kabla zasilającego (Cu): 30 m (1,5 mm²), 50 m (2,5 mm²), 80 m (4,0 mm²)
• Materiał korpusu zaworu: żeliwo sferoidalne EN‑GJS‑400‑18‑LT
• Gniazdo / grzyb zaworu: stal CrNi
• Uszczelnienie trzpienia: pierścień EPDM
• Wymiary przyłączeniowe kołnierzy: wg DIN 2533, PN16
• Wymiary (DN 50): długość L 230 mm, średnica kołnierza D 165 mm, rozstaw śrub K 125 mm, wysokość całkowita H 449 mm
• Masa (z siłownikiem): ok. 27,2 kg

Zastosowanie

Zawór Siemens MVF461H50-30 jest przeznaczony do proporcjonalnej regulacji w:

• węzłach cieplnych zasilających instalacje ogrzewania (niskie i wysokie parametry),
• instalacjach grzewczych z wodą grzewczą wysokiej temperatury,
• układach regulacji pary nasyconej i przegrzanej (w zakresie dopuszczalnych ciśnień i temperatur),
• systemach z wodą chłodniczą lub grzewczą z dodatkami przeciwzamarzaniowymi.

Zawór może być stosowany wyłącznie w obiegach zamkniętych. Przeznaczony jest do pracy w środowisku mieszkaniowym, handlowym i lekko uprzemysłowionym, zgodnie z wymaganiami kompatybilności elektromagnetycznej.

Funkcje i działanie

Siłownik magnetyczny z regulacją położenia

Sygnał sterujący Y (0/2…10 V lub 0/4…20 mA) jest w module elektronicznym zamieniany na sygnał z odcięciem fazy, który zasila uzwojenie siłownika magnetycznego. Wytworzone pole magnetyczne przemieszcza zworę przeciw działaniu sprężyny powrotnej oraz sił hydraulicznych, ustawiając grzyb zaworu w położeniu odpowiadającym zadanej wartości.

• Indukcyjny pomiar skoku realizowany jest w sposób ciągły i beztarciowy.
• Wewnętrzny regulator położenia zapewnia dokładne odwzorowanie zależności między sygnałem sterującym a skokiem zaworu.
• Każde zakłócenie (np. zmiana ciśnienia lub sił przepływu) jest natychmiast kompensowane przez elektronikę zaworu.
• Sprężyna powrotna w stanie bez zasilania automatycznie zamyka kanał regulacyjny A → AB.

Charakterystyka zaworu i konfiguracja DIP

W module elektroniki znajdują się przełączniki DIP umożliwiające dopasowanie pracy zaworu:

• Wybór rodzaju sygnału sterującego Y: napięciowy (0/2…10 V DC) lub prądowy (0/4…20 mA DC).
• Wybór zakresu sygnałów Y i U: 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA (ustawienie fabryczne: 0…10 V / 0…20 mA).
• Wybór charakterystyki zaworu: stałoprocentowa (V·log) lub liniowa (V·lin, ustawienie fabryczne).

Dzięki temu zawór można łatwo dopasować do wymogów konkretnego regulatora i charakterystyki instalacji (precyzyjna regulacja przy małych otwarciach lub klasyczna charakterystyka stałoprocentowa).

Sterowanie nadrzędne (wejście Z)

• Z niepodłączone: zawór sterowany jest normalnie sygnałem Y lub sygnałem z odcięciem fazy Phs.
• Z połączone z G: kanał regulacyjny A → AB zostaje całkowicie otwarty (funkcja wymuszonego otwarcia).
• Z połączone z G0: kanał regulacyjny A → AB zostaje zamknięty (funkcja wymuszonego zamknięcia).

Sygnał na wejściu Z ma priorytet nad sygnałem sterującym Y oraz sygnałem Phs.

Sterowanie ręczne

Na obudowie modułu elektronicznego znajduje się pokrętło sterowania ręcznego z pozycjami „Auto”, „Man” i „Off”:

• Po wciśnięciu (a) i obróceniu pokrętła w kierunku zgodnym z ruchem wskazówek zegara można ręcznie otworzyć kanał A → AB do położenia ok. 80–90%.
• Obrót w kierunku przeciwnym do ruchu wskazówek zegara powoduje wyłączenie siłownika i zamknięcie zaworu.
• W trybie sterowania ręcznego (pozycja „Man” lub „Off”) siłownik nie reaguje na sygnał Y, sygnał nadrzędny Z ani sygnał Phs, a zielona dioda LED miga.
• Aby powrócić do regulacji automatycznej, pokrętło należy ustawić w położeniu „Auto” – wówczas dioda LED świeci światłem ciągłym na zielono.

Kalibracja

Po wymianie modułu elektronicznego (ASE12) lub po obróceniu siłownika o 180° wymagana jest kalibracja:

• Kalibrację uruchamia się przy ustawionym położeniu „Auto” poprzez zwarcie styków w otworze kalibracyjnym na płytce elektroniki.
• Podczas kalibracji zawór przemieszcza się w całym zakresie skoku, zapamiętując położenia krańcowe.
• Na czas kalibracji (ok. 10 s) zielona dioda LED miga, po zakończeniu świeci na stałe (praca normalna) lub przechodzi w kolor czerwony w razie błędu.

Sygnalizacja LED – wskazanie stanu pracy

• Zielona LED – świeci ciągle: tryb regulacji, praca normalna, brak błędów.
• Zielona LED – miga: trwa kalibracja lub włączone sterowanie ręczne.
• Czerwona LED – świeci ciągle: błąd kalibracji lub błąd wewnętrzny modułu elektronicznego (wymagana ponowna kalibracja lub wymiana modułu).
• Czerwona LED – miga: awaria zasilania lub nieprawidłowe zasilanie DC (+/−) – należy sprawdzić napięcie i biegunowość.
• Obie LED zgaszone: brak zasilania lub awaria elektroniki (wymagane sprawdzenie zasilania i ewentualna wymiana modułu).

Podłączenie elektryczne i okablowanie

• Zasilanie wyłącznie jako bezpieczne niskie napięcie SELV / PELV (24 V AC) lub zasilacz klasy 2 (US) / 20…30 V DC.
• Preferowane jest połączenie 4‑żyłowe (oddzielne przewody zasilające i sygnałowe); przy zasilaniu DC jest ono obowiązkowe.
• Zacisk masy regulatora musi być połączony z zaciskiem masy (M / G0) zaworu; zaciski M i G0 mają ten sam potencjał i są połączone wewnętrznie.
• Dwa przepusty kablowe (2 × ∅ 20,5 mm) umożliwiają wprowadzenie przewodów przez dławnice M20.
• Dopuszczalne przekroje żył: 0,75…4 mm².
• Maks. długość kabla zasilającego (Cu) dla MVF461H50-30:
  • 30 m przy 1,5 mm²,
  • 50 m przy 2,5 mm²,
  • 80 m przy 4,0 mm².

Montaż i eksploatacja

• Zawór dostarczany jest z fabrycznie zamontowanym siłownikiem magnetycznym; siłownik nie może być demontowany z korpusu zaworu.
• W przypadku uszkodzenia elektroniki wymienia się moduł elektroniczny ASE12 (z osobną instrukcją montażu); wymagane jest odłączenie zasilania przed montażem/demontażem i wykonanie kalibracji po wymianie.
• Instalacji hydraulicznej należy dotrzymać wymaganego kierunku przepływu A → AB (zgodnie ze strzałką na korpusie zaworu).
• Dopuszczalna pozycja montażu: od pionowej do poziomej; stopień ochrony IP31 obowiązuje w tym zakresie ustawienia.
• Siłownika nie wolno obejmować izolacją termiczną – izolować należy wyłącznie rurociągi i korpus zaworu.
• Instalacja hydrauliczna musi być uziemiona, a instalacja elektryczna prowadzona zgodnie z lokalnymi przepisami.
• Konstrukcja o małym tarciu oraz bezobsługowa dławnica trzpienia (EPDM) sprawiają, że zawór nie wymaga okresowych przeglądów konserwacyjnych.

Dane techniczne (podsumowanie)

• Model: MVF461H50-30
• DN: 50
• kVS: 30 m³/h
• Typ: zawór regulacyjny 2‑drogowy, kołnierzowy, PN16 z siłownikiem magnetycznym
• Medium: woda chłodnicza / grzewcza, woda wysokotemperaturowa, para nasycona i przegrzana
• Temperatura medium: 1…180 °C
• Ciśnienie nominalne korpusu: PN16
• Dopuszczalne ciśnienie robocze: do 1,6 MPa (16 bar) w zależności od temperatury i medium
• Δpmax / ΔpS: 1 MPa (10 bar)
• Poziom nieszczelności: A → AB ≤ 0,05% kVS
• Zasilanie: 24 V AC ±20% (45…65 Hz) lub 20…30 V DC (SELV / PELV)
• Sygnały sterujące: 0/2…10 V DC, 0/4…20 mA DC, 0…20 V DC Phs
• Sygnał zwrotny położenia: 0/2…10 V DC lub 0/4…20 mA DC (w zależności od obciążenia)
• Czas przebiegu: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka: stałoprocentowa lub liniowa (wybierana DIP)
• Stopień ochrony: IP31
• Warunki otoczenia (praca): –5…45 °C, wilgotność 5…95% r.h. (bez kondensacji), klasa klimatyczna 3K5 wg EN 60721‑3‑3
• Materiał korpusu: EN-GJS‑400‑18‑LT (żeliwo sferoidalne)
• Uszczelnienie trzpienia: EPDM
• Wymiary (L × H): 230 × 449 mm (bez osprzętu rurowego)
• Masa: ok. 27,2 kg

Podsumowanie

Siemens MVF461H50-30 to solidny, kołnierzowy zawór regulacyjny DN 50, PN16 z wbudowanym siłownikiem magnetycznym i sprężyną powrotną, przeznaczony do precyzyjnej, szybkiej regulacji w instalacjach z wodą grzewczą wysokiej temperatury oraz z parą. Krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1 : 1000, wybieralna charakterystyka (liniowa lub stałoprocentowa), wbudowany regulator położenia i sygnał zwrotny 0/2…10 V lub 0/4…20 mA, a także bezobsługowa konstrukcja sprawiają, że jest to kompletne rozwiązanie dla wymagających węzłów ciepłowniczych i nowoczesnych instalacji grzewczych w obiegach zamkniętych.
