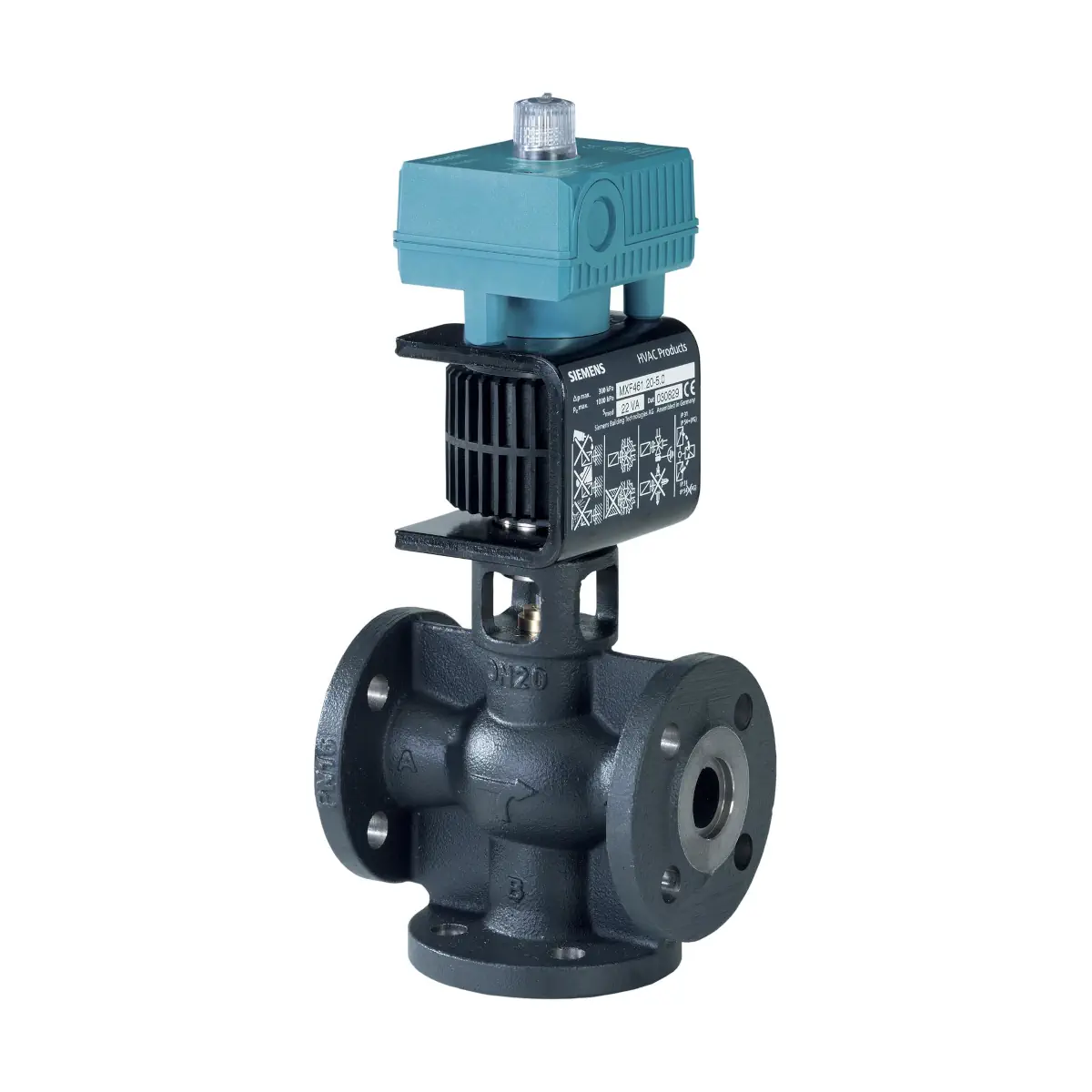

MXF461.15-0.6 Zawór mieszający/przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN15, kvs 0,6 [m3/h]

MXF461.15-0.6 to 3-drogowy zawór kołnierzowy PN16 z fabrycznie zamontowanym siłownikiem magnetycznym z serii ACVATIX, przeznaczony do regulacji instalacji wody chłodniczej i niskotemperaturowej wody grzewczej w obiegach zamkniętych. Zawór o średnicy DN 15 i współczynniku przepływu kVS = 0,6 m³/h oferuje krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000 oraz wybieraną charakterystykę (stałoprocentową lub liniową), co umożliwia precyzyjną regulację ciągłą.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MXF461.15-0.6
• Typ: 3-drogowy zawór regulacyjny kołnierzowy PN16 z siłownikiem magnetycznym
• Średnica nominalna: DN 15
• Współczynnik przepływu kVS: 0,6 m³/h
• Ciśnienie nominalne: PN16 wg EN 1333
• Maks. dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Maks. różnica ciśnienia w kanale regulacyjnym (Δpmax): 300 kPa
• Maks. ciśnienie zamykające (ΔpS): 300 kPa
• Medium (MX..461..): woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Zakres temperatury medium: 1...130 °C
• Tryb pracy: regulacja ciągła
• Napięcie zasilania: 24 V AC / DC ±20% (SELV / PELV lub klasa 2)
• Częstotliwość zasilania (AC): 45...65 Hz
• Typowy pobór mocy: ok. 5 W (P_med)
• Nominalna moc pozorna: ok. 29 VA
• Pobór mocy w stanie czuwania: < 1 W (zawór zamknięty)
• Minimalny bezpiecznik zwłoczny (IF): 3,15 A (wg tabeli doboru połączeń)
• Sygnał sterujący Y: 0/2...10 V DC lub 4...20 mA DC (wybierany przełącznikami DIL)
• Wejście sterowania nadrzędnego YF: zamykanie / otwieranie zaworu niezależnie od sygnału Y
• Sygnał zwrotny położenia X: 0...10 V DC (R_obc > 500 Ω)
• Czas przebiegu: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Pomiar skoku: indukcyjny, beztarciowy
• Charakterystyka zaworu: liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3, wybierana przełącznikami DIL)
• Położenie przy zaniku zasilania: kanał A → AB zamknięty (funkcja bezpieczeństwa ze sprężyną powrotną)
• Poziom nieszczelności przy Δp = 0,1 MPa (1 bar): A → AB maks. 0,02% kVS; B → AB < 0,2% kVS (zależnie od warunków pracy)
• Sterowanie ręczne: pokrętło z położeniami AUTO, MANUAL (otwarcie ok. 80…100% skoku) i OFF (zawór zamknięty)
• Sygnalizacja stanu: dwubarwna dioda LED (zielona / czerwona) wskazująca tryb pracy, kalibrację i błędy
• Połączenie hydrauliczne: kołnierze PN16 wg ISO 7005-2 / DIN 2533 (przeciwkołnierze dostarcza instalator)
• Stopień ochrony obudowy: IP54 (przy montażu z dławikami kablowymi M20)
• Pozycja montażu: od pionowej do poziomej
• Temperatura otoczenia (praca): –5...45 °C
• Temperatura transportu: –25...70 °C
• Temperatura składowania: –5...45 °C
• Wilgotność otoczenia (praca / transport / składowanie): 5...95% r.h.
• Klasa bezpieczeństwa: klasa III wg EN 60730-1
• Stopień zanieczyszczeń: klasa 2 wg EN 60730
• Materiał korpusu zaworu: żeliwo EN-GJL-250
• Grzybek: stal CrNi (X12CrNiS18 8)
• Gniazdo: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: EPDM (pierścień O-ring)
• Mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi
• Masa: ok. 5,8 kg

Zastosowanie

Zawór MXF461.15-0.6 jest przeznaczony do:

• regulacji instalacji wody chłodniczej w obiegach zamkniętych,
• regulacji niskotemperaturowej wody grzewczej w instalacjach grzewczych,
• pracy z wodą ze środkami przeciwzamarzaniowymi (zgodnie z wymaganiami lepkości i zalecaną jakością wody wg VDI 2035).

Zawór może pracować jako:

• zawór mieszający 3-drogowy (króćce A, B, AB),
• zawór przelotowy 2-drogowy – po zaślepieniu króćca B kołnierzem zaślepiającym (np. Z155/15F, zamawianym oddzielnie).

Rozwiązanie to jest stosowane m.in. w obiegach mieszających i wtryskowych w instalacjach grzewczych i chłodniczych, gdzie wymagana jest ciągła regulacja natężenia przepływu i szybka odpowiedź układu.

Funkcje i działanie

Regulacja ciągła z siłownikiem magnetycznym

• Sygnał sterujący 0/2...10 V DC lub 4...20 mA DC jest w module elektronicznym przetwarzany na sygnał z odcięciem fazy, który zasila uzwojenie siłownika magnetycznego.
• Wytworzone pole magnetyczne przemieszcza zworę w stosunku do sprężyny powrotnej i sił hydraulicznych, a ruch ten przenoszony jest bezpośrednio na element zamykający zaworu.
• Beztarciowy, indukcyjny pomiar skoku i wewnętrzny regulator położenia zapewniają proporcjonalność pomiędzy sygnałem sterującym a skokiem zaworu oraz generują sygnał zwrotny położenia 0...10 V DC.
• Czas przebiegu < 2 s umożliwia szybką korekcję zmian obciążenia w instalacji.

Charakterystyka zaworu i konfiguracja sygnałów

• Charakterystyka przepływu może być ustawiona jako:
  • stałoprocentowa (V·log),
  • liniowa (V·lin),
  z parametrami ngl = 3,0 lub ngl = 5,3 wg VDI/VDE 2173 (wybór przełącznikami DIL).
• Konfiguracja przełącznikami DIL obejmuje:
  • wybór charakterystyki zaworu (stałoprocentowa / liniowa),
  • wybór zakresu sygnału sterującego (0...10 V lub 2...10 V / 4...20 mA),
  • wybór rodzaju sygnału (napięciowy [V] lub prądowy [mA]),
  • ustawienie parametrów charakterystyki (ngl).
• Istnieje możliwość sterowania sygnałem 0...20 V DC Phs z odcięciem fazy przy zastosowaniu zewnętrznego interfejsu SEZ91.6.

Funkcja bezpieczeństwa i sterowanie nadrzędne

• W przypadku zaniku napięcia zasilającego lub przerwania sygnału sterującego, sprężyna powrotna automatycznie zamyka kanał A → AB. Położenie w stanie bez zasilania: A → AB zamknięte.
• Wejście YF umożliwia sterowanie nadrzędne:
  • YF niepodłączone – zawór sterowany sygnałem Y (regulacja ciągła),
  • YF połączone z G – kanał A → AB całkowicie otwarty,
  • YF połączone z G0 – kanał A → AB zamknięty.

Sterowanie ręczne i kalibracja

• Sterowanie ręczne realizowane jest pokrętłem na module elektroniki:
  • AUTO – normalna regulacja według sygnału sterującego Y,
  • MANUAL – ręczne otwarcie kanału A → AB do ok. 80...100% skoku; sygnał z regulatora jest odłączany (zielona LED miga),
  • OFF – zawór zamknięty, automatyczne sterowanie wyłączone (zielona LED miga).
• Zawory są fabrycznie kalibrowane na położenia 0% i 100% skoku.
• W razie potrzeby (np. nieszczelność przy 0% skoku lub po wymianie modułu elektroniki) możliwa jest szybka ponowna kalibracja:
  • ustawić pokrętło w pozycji AUTO,
  • wcisnąć przycisk w otworze kalibracyjnym cienkim narzędziem (∅ ok. 2 mm),
  • w czasie kalibracji dioda LED miga na zielono przez ok. 10 s; zawór zostaje najpierw zamknięty, a następnie całkowicie otwarty.
• W przypadku trwałej awarii elektroniki moduł należy wymienić na zamienny ASE1 (dla DN 15…32), a następnie wykonać kalibrację.

Sygnalizacja LED

Dwubarwna dioda LED na module elektroniki sygnalizuje stan pracy zaworu:

• Zielona – świeci ciągle: normalny tryb regulacji, praca bez błędów.
• Zielona – miga: tryb kalibracji lub sterowanie ręczne (pokrętło w pozycji MANUAL lub OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki (wymagana ponowna kalibracja lub wymiana modułu).
• Czerwona – miga: awaria zasilania (napięcie lub częstotliwość poza zakresem) lub zablokowany zawór.
• LED zgaszona: brak zasilania lub awaria elektroniki (konieczna kontrola zasilania i okablowania, ewentualnie wymiana modułu).

Dane techniczne

• Oznaczenie typu: MXF461.15-0.6
• Średnica nominalna DN: 15
• kVS: 0,6 m³/h (H100 przy Δp = 100 kPa)
• Ciśnienie nominalne: PN16
• Maks. różnica ciśnienia (Δpmax): 300 kPa
• Maks. ciśnienie zamykające (ΔpS): 300 kPa
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Poziom nieszczelności: A → AB maks. 0,02% kVS; B → AB < 0,2% kVS
• Charakterystyka zaworu: stałoprocentowa lub liniowa (ngl 3,0 / 5,3), zoptymalizowana w zakresie małego otwarcia
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1...130 °C
• Rozdzielczość skoku: 1 : 1000 (ΔH / H100)
• Histereza: typowo 3%
• Położenie przy zaniku zasilania: A → AB zamknięte
• Tryb sterowania: ciągły
• Sterowanie ręczne: do ok. 90% skoku
• Napięcie zasilające: 24 V AC / DC ±20%
• Częstotliwość (AC): 45...65 Hz
• Typowy pobór mocy P_med: ok. 5 W
• Nominalna moc pozorna S_NA: ok. 29 VA
• Zużycie energii w stanie czuwania: < 1 W (zawór zamknięty)
• Zewnętrzne zabezpieczenie linii (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A
• Wejście sterujące Y: 0/2...10 V DC (R ≥ 100 kΩ) lub 4...20 mA DC (R = 100 Ω)
• Wejście sterowania nadrzędnego YF: R = 22 kΩ; zamykanie przy połączeniu z G0, otwieranie przy połączeniu z G
• Sygnał zwrotny położenia X: 0...10 V DC; R_obc > 500 Ω; I_max ≈ 2 mA
• Pomiar skoku: indukcyjny; nieliniowość ±3% wartości końcowej
• Czas przebiegu: < 2 s
• Przyłącze elektryczne: 2 × otwór ∅ 20,5 mm pod dławik M20 (dławiki nie są w komplecie); zaciski śrubowe dla przewodów 1,5…4 mm²
• Stopień ochrony obudowy: IP54 (dla pozycji montażu od pionowej do poziomej, z zastosowanym dławikiem M20)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Stopień zanieczyszczeń: 2 wg EN 60730
• Warunki otoczenia – praca: klasa 3K5 (–5...45 °C, 5...95% r.h.)
• Warunki otoczenia – transport: klasa 2K3 (–25...70 °C, 5...95% r.h.)
• Warunki otoczenia – składowanie: klasa 1K3 (–5...45 °C, 5...95% r.h.)
• Korpus zaworu: żeliwo EN-GJL-250
• Grzybek: stal CrNi (X12CrNiS18 8)
• Gniazdo: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: EPDM (O-ring)
• Mieszki: tombak, brąz, stal CrNi
• Wymiary (przy DN 15): D = 95 mm, K = 65 mm, L1 = 130 mm, L2 = 65 mm, L3 = 65 mm, H2 ≈ 250 mm, H = 100 mm, E = 80 mm, F = 100 mm
• Masa: ok. 5,8 kg

Montaż i wskazówki instalacyjne

• Pozycja montażu: od pionowej do poziomej; należy pozostawić min. odstęp nad i po bokach siłownika (dla DN 15 ok. 100 mm) w celu zapewnienia dostępu serwisowego i właściwego chłodzenia.
• Ochrona IP54 obowiązuje wyłącznie przy zastosowaniu odpowiednich dławików kablowych M20 i prawidłowym zamknięciu obudowy.
• Zawór może być używany wyłącznie jako mieszający lub przelotowy – nigdy jako rozdzielający. Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego na korpusie.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Dla ograniczenia hałasu przepływu należy:
  • unikać redukcji średnic, kolan, ostrych krawędzi bezpośrednio przed zaworem,
  • zapewnić odcinek prosty rurociągu do ustabilizowania przepływu – zalecenie: L ≥ 10 × DN, co najmniej 0,4 m,
  • zapewnić warunki pracy bez kawitacji.
• W wersji kołnierzowej przeciwkołnierze muszą być dostarczone przez instalatora; wymiary kołnierzy wg ISO 7005‑2 / DIN 2533, PN16.
• Do stosowania jako zawór przelotowy króciec B należy zaślepić kołnierzem zaślepiającym Z155/15F (zamawianym oddzielnie, z uszczelką i kompletem śrub).
• Siłownika nie wolno pokrywać izolacją termiczną.
• Połączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami oraz schematami połączeń, przy zachowaniu zaleceń dotyczących długości i przekrojów przewodów.

Obsługa i konserwacja

• Zawór z siłownikiem magnetycznym nie wymaga okresowej konserwacji – małe tarcie i trwała budowa zapewniają długą żywotność.
• Trzpień zaworu jest uszczelniony bezobsługową dławnicą.
• W przypadku zapalenia się czerwonej diody LED należy przeprowadzić kalibrację układu; w razie utrzymującego się błędu wymagane jest zastąpienie modułu elektronicznego odpowiednim modułem ASE1.
• Przed montażem lub demontażem modułu elektroniki należy odłączyć zasilanie.
• Po wymianie modułu elektroniki należy uruchomić procedurę kalibracji w celu optymalnego dopasowania elektroniki do zaworu.

Podsumowanie

Siemens MXF461.15-0.6 to 3-drogowy zawór kołnierzowy PN16 z magnetycznym siłownikiem, zasilany 24 V AC/DC, ze sterowaniem 0/2...10 V DC lub 4...20 mA DC, wyposażony w sygnał zwrotny położenia 0...10 V, funkcję bezpieczeństwa (A → AB zamknięte przy zaniku zasilania), wybieraną charakterystykę zaworu oraz krótki czas przebiegu < 2 s. Beztarciowy pomiar indukcyjny, wbudowany regulator położenia, możliwość ręcznego sterowania oraz solidny korpus z żeliwa EN‑GJL‑250 czynią z tego zaworu kompletne rozwiązanie do precyzyjnej, ciągłej regulacji przepływu w małych obiegach wody chłodniczej i niskotemperaturowej wody grzewczej.
