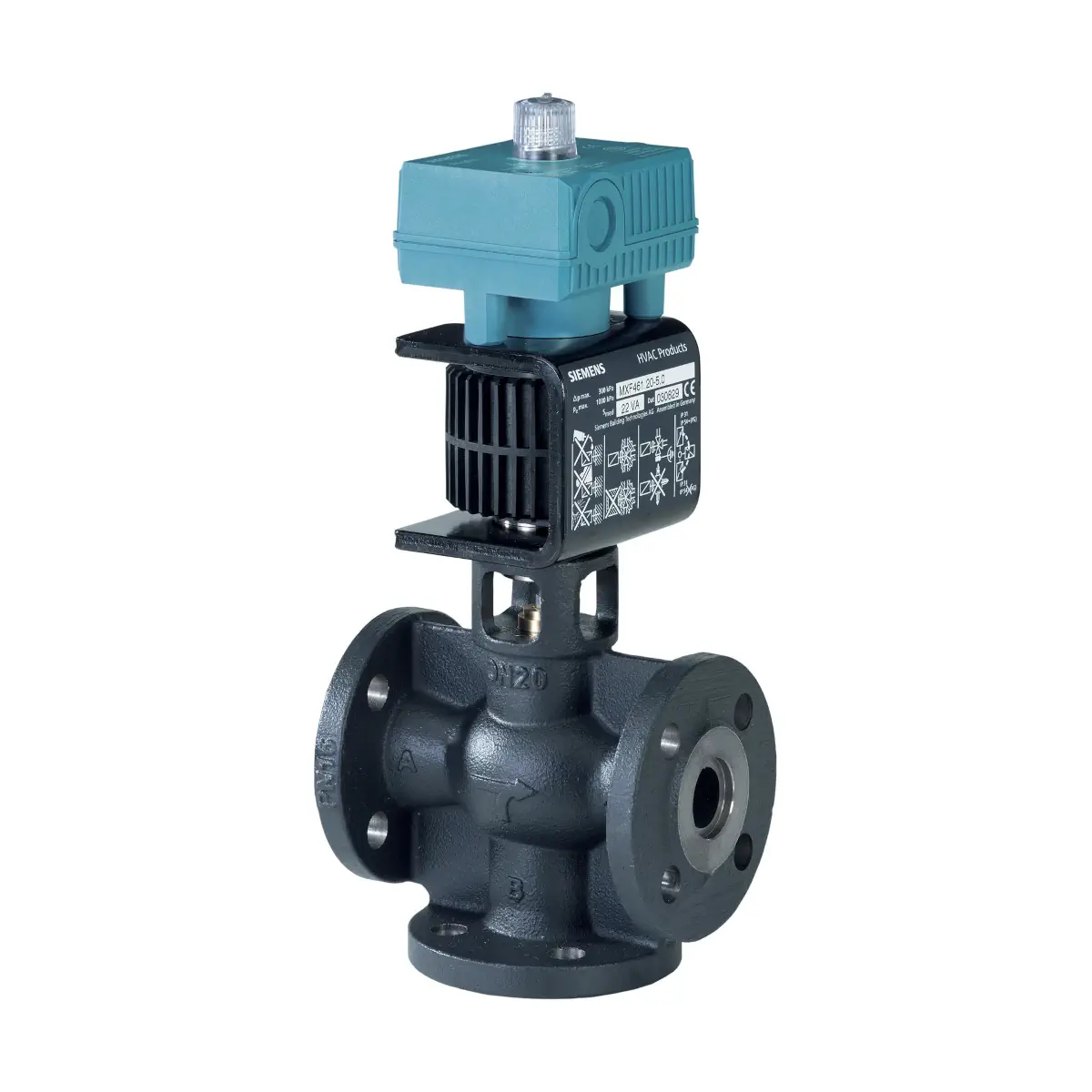

MXF461.15-3.0 Zawór mieszający/przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN15, kvs 3 [m3/h]

Siemens MXF461.15-3.0 to trójdrogowy zawór regulacyjny kołnierzowy PN16 z fabrycznie zamontowanym siłownikiem magnetycznym, przeznaczony do instalacji wody chłodniczej, niskotemperaturowej wody grzewczej oraz wody z dodatkiem środków przeciwzamarzaniowych. Zawór DN15 o współczynniku przepływu kVS = 3,0 m³/h, zasilany napięciem 24 V AC / DC, oferuje bardzo krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000, wybieraną charakterystykę (stałoprocentowa lub liniowa), wbudowany regulator położenia oraz sygnał zwrotny położenia 0...10 V DC. Sprężyna powrotna zapewnia funkcję bezpieczeństwa – kanał A → AB jest zamknięty przy braku zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: MXF461.15-3.0
• Typ: trójdrogowy zawór regulacyjny kołnierzowy z siłownikiem magnetycznym
• Ciśnienie nominalne: PN16
• Średnica nominalna DN: 15
• Współczynnik przepływu kVS: 3,0 m³/h
• Maks. różnica ciśnienia Δpmax: 300 kPa
• Maks. ciśnienie zamykające ΔpS: 300 kPa
• Dopuszczalne ciśnienie robocze: do 1 MPa (10 bar)
• Napięcie zasilania siłownika: 24 V AC / DC ±20 % (SELV / PELV, klasa 2)
• Typowy pobór mocy: ok. 5 W (P_med), 29 VA (S_NA)
• Sygnał sterujący Y (wejście analogowe): 0/2...10 V DC lub 4...20 mA DC (wybierany przełącznikami DIL)
• Sygnał zwrotny położenia X: 0...10 V DC, obciążenie > 500 Ω
• Wejście sterowania nadrzędnego YF: całkowite OTWARCIE (YF–G) lub ZAMKNIĘCIE (YF–G0) niezależnie od sygnału Y
• Czas przebiegu: < 2 s (pełny skok)
• Charakterystyka zaworu: liniowa lub stałoprocentowa, ngl = 3,0 lub 5,3 (konfigurowalna)
• Ustawienia fabryczne: charakterystyka stałoprocentowa, sygnał sterujący 0...10 V DC (napięciowy)
• Funkcja bezpieczeństwa: sprężyna powrotna – kanał regulacyjny A → AB zamknięty przy braku zasilania
• Pomiar skoku: indukcyjny, beztarciowy, rozdzielczość skoku 1 : 1000
• Poziom nieszczelności przy Δp = 0,1 MPa: A → AB maks. 0,02 % kVS; B → AB < 0,2 % kVS (zależnie od warunków pracy)
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1...130 °C
• Temperatura otoczenia (praca): –5...45 °C
• Wilgotność otoczenia: 5...95 % r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (z zamontowanym dławikiem M20, dławik nie jest dostarczany w komplecie)
• Pozycja montażu: od pionowej do poziomej
• Materiał korpusu zaworu: żeliwo EN-GJL-250
• Materiał grzybka: stal CrNi
• Gniazdo zaworu: mosiądz
• Uszczelnienie trzpienia: O-ring EPDM
• Wymiary przyłączy: kołnierze DN15 wg ISO 7005-2 / DIN 2533, PN16, 4 × ∅14 mm, rozstaw śrub K = 65 mm
• Długość zabudowy L1: 130 mm
• Wysokość (do szczytu siłownika) H2: ok. 250 mm
• Masa: ok. 5,8 kg

Zastosowanie

Zawór Siemens MXF461.15-3.0 przeznaczony jest do ciągłej regulacji przepływu w zamkniętych obiegach:

• instalacji wody chłodniczej,
• układów niskotemperaturowego ogrzewania wodnego,
• obiegów z wodą ze środkami przeciwzamarzaniowymi (np. glikole wodne) o lepkości kinematycznej ≤ 10 mm²/s.

Typowe miejsca zastosowania:

• obieg mieszający w układach grzewczych i chłodniczych,
• obiegi mieszające z obejściem (np. ogrzewanie podłogowe),
• obieg wtryskowy w instalacjach grzewczych/chłodniczych,
• regulacja przepływu wody w obiegach wtórnych central wentylacyjnych, klimakonwektorów, węzłów cieplnych itp.

Zawór może pracować jako:

• zawór mieszający trójdrogowy (króćce A, B, AB),
• zawór przelotowy dwudrogowy – po zaślepieniu króćca B odpowiednim kołnierzem zaślepiającym (np. Z155/15F, wyposażenie dodatkowe).

Zawór nie może być stosowany jako zawór rozdzielający. Należy bezwzględnie przestrzegać oznaczonego kierunku przepływu.

Funkcje i działanie

Siłownik magnetyczny z regulacją ciągłą

• Sygnał sterujący Y (0/2...10 V DC lub 4...20 mA DC) przetwarzany jest w module elektronicznym na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu siłownika.
• Powstające pole magnetyczne przemieszcza zworę przeciwko sile sprężyny i siłom hydraulicznym, a ruch ten przenoszony jest bezpośrednio na element zamykający zaworu.
• Wewnętrzny regulator położenia zapewnia dokładną proporcjonalność pomiędzy sygnałem sterującym a skokiem zaworu oraz generuje sygnał zwrotny położenia 0...10 V DC.
• Beztarciowy, indukcyjny pomiar skoku w połączeniu z rozdzielczością skoku 1 : 1000 umożliwia bardzo precyzyjną regulację także przy małych natężeniach przepływu.
• Zakłócenia w instalacji (zmiany ciśnienia, przepływu) są na bieżąco korygowane przez elektronikę siłownika.

Charakterystyka zaworu i konfiguracja przełącznikami DIL

Na module elektronicznym znajdują się przełączniki DIL, umożliwiające dostosowanie pracy zaworu do konkretnej aplikacji:

• Charakterystyka zaworu: wybór pomiędzy charakterystyką stałoprocentową a liniową (przepływ objętościowy w funkcji sygnału sterującego).
• Zakres sygnału sterującego Y: 0...10 V DC lub 2...10 V DC bądź 4...20 mA DC.
• Rodzaj sygnału: wybór pomiędzy sygnałem napięciowym [V] a prądowym [mA].
• Nachylenie charakterystyki (ngl): 3,0 lub 5,3 zgodnie z VDI/VDE 2173, zoptymalizowane w zakresie małych otwarć.

Ustawienia fabryczne obejmują charakterystykę stałoprocentową i sygnał sterujący 0...10 V DC (napięciowy), co zapewnia dużą precyzję regulacji w typowych układach HVAC.

Funkcja bezpieczeństwa – sprężyna powrotna

• W przypadku przerwania sygnału sterującego, awarii lub wyłączenia napięcia zasilającego sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Zapewnia to bezpieczne zamknięcie przepływu przez główny kanał regulacyjny w stanie bez zasilania.
• Funkcja ta jest aktywna w całym dopuszczalnym zakresie różnicy ciśnień (do ΔpS = 300 kPa).

Sterowanie nadrzędne (wejście YF)

Wejście YF umożliwia wymuszenie określonego położenia zaworu niezależnie od sygnału sterującego Y:

• YF niepodłączone: zawór pracuje zgodnie z sygnałem Y.
• YF połączone z G: kanał regulacyjny A → AB zostaje całkowicie otwarty.
• YF połączone z G0: kanał regulacyjny A → AB zostaje zamknięty.

Sterowanie ręczne

Na module elektroniki znajduje się pokrętło umożliwiające ręczne przestawienie zaworu:

• AUTO: standardowy tryb pracy – zawór sterowany automatycznie sygnałem Y, zielona dioda LED świeci światłem ciągłym.
• MANUAL: po wciśnięciu i obróceniu pokrętła w prawo zawór można ręcznie otworzyć do ok. 80–100 % skoku (zależnie od DN); sygnał sterujący z regulatora zostaje odłączony, a zielona LED miga.
• OFF: po wciśnięciu i obróceniu pokrętła w lewo zawór zostaje zamknięty, zielona LED miga.

Kalibracja

• Zawory MX..461.. są fabrycznie skalibrowane w położeniach 0 % i 100 % skoku.
• W przypadku stwierdzenia nieszczelności przy 0 % skoku lub po wymianie modułu elektronicznego, można wykonać ponowną kalibrację:
• ustawić pokrętło w położeniu AUTO,
• cienkim narzędziem (∅ ok. 2 mm) nacisnąć przycisk w otworze kalibracyjnym,
• w trakcie kalibracji zielona LED miga (ok. 10 s), zawór zostaje na krótko zamknięty, a następnie całkowicie otwarty.
• Po zakończeniu kalibracji zawór ustawia się zgodnie z aktualnym sygnałem sterującym.

Sygnalizacja LED

Dwubarwna dioda LED na module elektroniki informuje o stanie pracy:

• Zielona – świeci ciągle: normalny tryb regulacji, brak błędów.
• Zielona – miga: kalibracja w toku lub tryb sterowania ręcznego (MANUAL / OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki (wymagana ponowna kalibracja, a w razie potrzeby wymiana modułu).
• Czerwona – miga: awaria zasilania (napięcie poza zakresem lub zablokowany zawór).
• LED zgaszona (przy podłączonym zasilaniu): możliwa awaria elektroniki – konieczna diagnostyka / wymiana modułu.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC / DC ±20 %, 45...65 Hz.
• Typowy pobór mocy: 5 W, nominalna moc pozorna 29 VA.
• Minimalna moc transformatora (AC): ≥ 50 VA.
• Minimalna moc zasilacza DC: ≥ 30 W.
• Minimalny bezpiecznik wewnętrzny (IF): 3,15 A (zwłoczny).
• Zewnętrzne zabezpieczenie linii (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy do 13 A (charakterystyka B, C lub D wg EN 60898) albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Wejście Y (0/2...10 V DC): impedancja ≥ 100 kΩ.
• Wejście Y (4...20 mA DC): rezystancja wejściowa ok. 100 Ω.
• Wejście YF (sterowanie nadrzędne): impedancja ok. 22 kΩ.
• Wyjście X (0...10 V DC): maks. obciążenie 2 mA // 100 pF.
• Przyłącza kablowe: 2 otwory ∅ 20,5 mm (pod dławiki M20, nie są w komplecie).
• Zaciski przyłączeniowe: zaciski śrubowe na przewody o przekroju 1,5…4 mm².
• Maksymalna długość kabla zasilającego: zależna od przekroju przewodu – do 70 m (1,5 mm²), 110 m (2,5 mm²) lub 170 m (4,0 mm²) przy 24 V AC / DC.
• Połączenie 4-żyłowe (zalecane): oddzielne pary dla zasilania (G, G0) i sygnałów (Y, X) zapewniają optymalną jakość regulacji.

Montaż i instalacja hydrauliczna

• Pozycja montażu: od pionowej do poziomej; należy zapewnić wymagany odstęp nad i po bokach siłownika dla swobodnego dostępu serwisowego (DN15: min. 100 mm).
• Stopień ochrony IP54 obowiązuje wyłącznie przy zastosowaniu odpowiednich dławików kablowych M20.
• Siłownik jest fabrycznie zamontowany na korpusie zaworu i nie może być demontowany; w razie awarii elektroniki wymienia się wyłącznie moduł elektroniczny (ASE1 dla DN15…32).
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Dla ograniczenia hałasu przepływu należy:
  • unikać gwałtownych zmian przekroju (redukcje, ostre kolana) bezpośrednio przed zaworem,
  • zapewnić prosty odcinek rurociągu przed zaworem o długości ok. 10 × DN (co najmniej 0,4 m).
• Przy zastosowaniu jako zawór przelotowy:
  • króciec B należy zaślepić kołnierzem zaślepiającym (np. Z155/15F – wyposażenie dodatkowe),
  • zapewnić szczelne połączenie zgodnie z PN16.
• Przeciwnkołnierze DN15 PN16 muszą być dostarczone przez instalatora.
• Nie wolno przykrywać siłownika izolacją termiczną.

Eksploatacja i konserwacja

• Zawór MXF461.15-3.0 jest bezobsługowy; dzięki małym siłom tarcia i trwałej konstrukcji nie ma potrzeby okresowych przeglądów mechanicznych.
• Trzpień zaworu jest uszczelniony przed wpływami zewnętrznymi przez bezobsługową dławnicę.
• W przypadku świecenia się czerwonej LED należy wykonać ponowną kalibrację; jeśli błąd nie ustępuje, wymagane jest zastąpienie modułu elektronicznego odpowiednim typem ASE1.
• Przed montażem lub demontażem modułu elektroniki należy odłączyć zasilanie.
• Przy pracy w dopuszczalnych warunkach siłownik może się nagrzewać, nie stanowi to jednak zagrożenia – należy jedynie zachować wymagane odstępy montażowe.

Podsumowanie

Siemens MXF461.15-3.0 to kompaktowy, trójdrogowy zawór regulacyjny DN15 PN16 z magnetycznym siłownikiem 24 V AC / DC, zaprojektowany do bardzo szybkiej i precyzyjnej regulacji przepływu wody chłodniczej i niskotemperaturowej wody grzewczej. Krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1 : 1000, możliwość wyboru charakterystyki zaworu, wbudowany regulator położenia z sygnałem zwrotnym 0...10 V DC oraz sprężyna powrotna zamykająca A → AB przy zaniku zasilania sprawiają, że MXF461.15-3.0 jest nowoczesnym i niezawodnym rozwiązaniem do wymagających aplikacji regulacyjnych w instalacjach HVAC.
