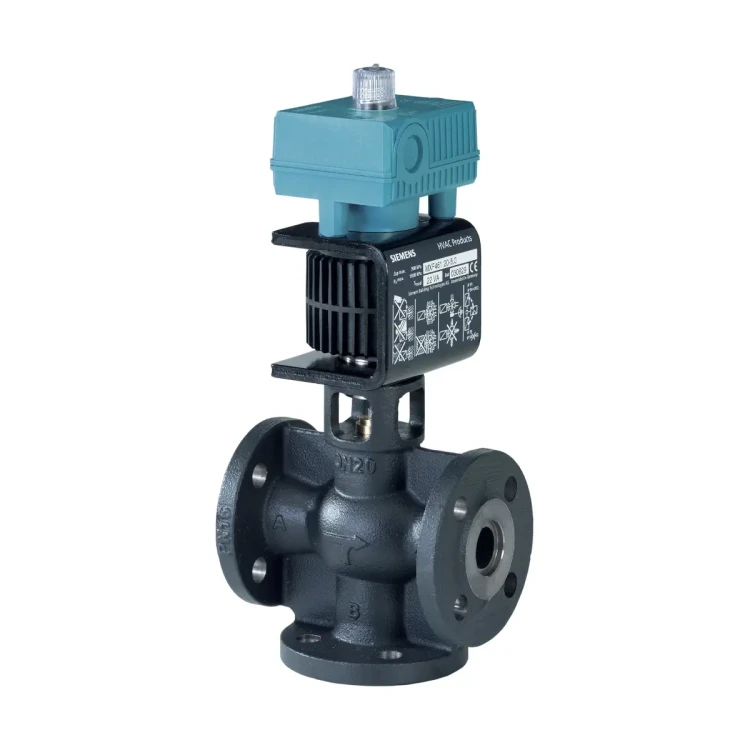

MXF461.25-8.0 Zawór mieszający/przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN25, kvs 8 [m3/h]

MXF461.25-8.0 to trójdrogowy zawór regulacyjny kołnierzowy PN16 z fabrycznie zintegrowanym siłownikiem magnetycznym serii Acvatix, o średnicy nominalnej DN 25 i współczynniku przepływu kVS = 8,0 m³/h. Przeznaczony jest do precyzyjnej regulacji ciągłej w obiegach zamkniętych instalacji wody chłodniczej, niskotemperaturowej wody grzewczej oraz wody ze środkami przeciwzamarzaniowymi. Krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku (1 : 1000) oraz wbudowana elektronika z sygnałem zwrotnym położenia zapewniają bardzo dokładną i szybką regulację.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MXF461.25-8.0
• Typ: trójdrogowy zawór regulacyjny kołnierzowy PN16 z wbudowanym siłownikiem magnetycznym
• Średnica nominalna DN: 25
• Współczynnik przepływu kVS: 8,0 m³/h (zimna woda 5…30 °C, H100, ∆p = 100 kPa)
• Maks. różnica ciśnień w kanale regulacyjnym (∆pmax): 300 kPa
• Maks. ciśnienie zamykające (∆pS): 300 kPa
• Ciśnienie nominalne korpusu: PN16, dopuszczalne ciśnienie robocze 1 MPa (10 bar)
• Napięcie zasilania siłownika: 24 V AC/DC ±20 %, 45…65 Hz (SELV/PELV lub klasa 2)
• Typowy pobór mocy: ok. 5 W (moc pozorna 29 VA)
• Pobór mocy w stanie czuwania: < 1 W (zawór zamknięty)
• Sygnał sterujący: wybierany – 0...10 V DC, 2...10 V DC lub 4...20 mA DC
• Sygnał zwrotny położenia: 0...10 V DC (0...100 % skoku zaworu)
• Czas przebiegu siłownika: < 2 s (pełny zakres skoku)
• Charakterystyka zaworu: wybierana – liniowa lub stałoprocentowa (ngl 3,0 lub 5,3), optymalizowana w zakresie małego otwarcia
• Pomiar skoku: beztarciowy, indukcyjny, rozdzielczość skoku 1 : 1000
• Funkcja bezpieczeństwa: w stanie bez zasilania kanał A → AB jest automatycznie zamknięty (sprężyna powrotna)
• Sterowanie ręczne: pokrętło z położeniami AUTO / MANUAL / OFF
• Sygnalizacja pracy: dwukolorowa dioda LED (zielona / czerwona) wewnątrz modułu elektroniki
• Stopień ochrony obudowy: IP54 (dla montażu od pionu do poziomu, z dławikiem M20)
• Temperatura czynnika: 1...130 °C
• Media: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Materiał korpusu zaworu: żeliwo EN‑GJL‑250
• Masa: ok. 8,0 kg

Zastosowanie

Zawór MXF461.25-8.0 jest przeznaczony do ciągłej regulacji przepływu wody chłodniczej i niskotemperaturowej wody grzewczej w obiegach zamkniętych instalacji HVAC. Może pracować jako zawór mieszający trójdrogowy lub jako zawór przelotowy (po zaślepieniu króćca B).

• Regulacja temperatury w obiegach mieszających instalacji grzewczych i chłodniczych.
• Obiegi z obejściem, np. układy ogrzewania podłogowego.
• Obiegi wtryskowe wymagające bardzo szybkiej i dokładnej regulacji przepływu (czas przebiegu < 2 s).
• Aplikacje, w których wymagane jest sprzężenie zwrotne położenia zaworu (sygnał 0...10 V DC).

Zawór może być stosowany wyłącznie jako mieszający lub przelotowy – nie wolno używać go jako zaworu rozdzielającego. Należy bezwzględnie przestrzegać oznaczonego na korpusie kierunku przepływu.

Funkcje i działanie

Regulacja z siłownikiem magnetycznym

• Sygnał sterujący z regulatora (0/2...10 V DC lub 4...20 mA DC) jest w module elektronicznym przetwarzany na sygnał z odcięciem fazy, który zasila uzwojenie siłownika magnetycznego.
• Wytworzone pole magnetyczne przemieszcza zworę przeciwdziałając sprężynie i siłom hydraulicznym, co powoduje odpowiednie ustawienie elementu zamykającego zaworu.
• Położenie grzybka zaworu jest mierzone indukcyjnie w sposób ciągły, a wewnętrzny regulator położenia zapewnia proporcjonalność pomiędzy sygnałem sterującym a skokiem zaworu.
• Zakłócenia w instalacji (np. zmiany ciśnienia lub obciążenia) są natychmiast korygowane przez elektronikę siłownika, co zapewnia dokładną i stabilną regulację.

Sprężyna powrotna – funkcja bezpieczeństwa

• W przypadku przerwania sygnału sterującego, awarii lub wyłączenia napięcia zasilającego, sprężyna powrotna automatycznie przesuwa grzybek tak, aby zamknąć kanał A → AB.
• Zawór przechodzi w jednoznacznie określone, bezpieczne położenie, zapewniając ochronę instalacji w sytuacjach awaryjnych.

Sterowanie i sygnały

• Sygnał sterujący Y: wybierany przełącznikami DIL:
  • 0...10 V DC
  • 2...10 V DC
  • 4...20 mA DC
• Rodzaj sygnału: napięciowy [V] lub prądowy [mA], wybierany przełącznikami DIL.
• Charakterystyka zaworu: liniowa lub stałoprocentowa, z możliwością wyboru stromości (ngl 3,0 lub 5,3).
• Sygnał zwrotny X: 0...10 V DC odpowiadający 0...100 % skoku zaworu (rezystancja obciążenia ≥ 500 Ω).
• Sterowanie nadrzędne YF:
  • YF niepodłączone – zawór sterowany jest sygnałem Y.
  • YF połączone z G – kanał A → AB całkowicie otwarty (zawór w pozycji 100 %).
  • YF połączone z G0 – kanał A → AB zamknięty (zawór w pozycji 0 %).
• Dla uzyskania najlepszych parametrów regulacji zalecane jest połączenie 4‑żyłowe (oddzielne przewody zasilania i sygnałów).
• Za pomocą zewnętrznego interfejsu SEZ91.6 zawór może być sterowany sygnałem 0...20 V DC Phs z odcięciem fazy.

Sterowanie ręczne i kalibracja

• Tryb MANUAL: po wciśnięciu i obróceniu pokrętła w prawo kanał A → AB można ręcznie otworzyć do położenia ok. 80...100 % pełnego skoku (w zależności od DN); sygnał z regulatora zostaje odłączony, a zielona dioda LED miga.
• Położenie OFF: po wciśnięciu i obróceniu pokrętła w lewo zawór jest zamykany; regulacja automatyczna jest wyłączona, a zielona dioda LED miga.
• Położenie AUTO: pokrętło nie jest wciśnięte; zawór sterowany jest automatycznie sygnałem Y/YF, a zielona dioda LED świeci światłem ciągłym.
• Priorytet sygnałów:
  1. pokrętło sterowania ręcznego (MANUAL / OFF),
  2. wejście sterowania nadrzędnego YF,
  3. sygnał sterujący Y.
• Kalibracja:
  • Zawór jest fabrycznie skalibrowany w położeniach 0 % i 100 % skoku.
  • W przypadku stwierdzenia nieszczelności przy 0 % skoku lub po wymianie modułu elektroniki można wykonać ponowną kalibrację:
  • ustawić pokrętło w położeniu AUTO,
  • cienkim narzędziem (∅ ok. 2 mm) nacisnąć przycisk w otworze kalibracyjnym,
  • podczas kalibracji zielona dioda LED miga przez ok. 10 s; zawór zostaje na krótko zamknięty, a następnie całkowicie otwarty i ustawiony w nowej pozycji odniesienia.
• W przypadku uszkodzenia elektroniki stosuje się zamienny moduł elektroniczny ASE1 (dla DN15…32); po wymianie modułu wymagana jest kalibracja.

Sygnalizacja LED

Dwubarwna dioda LED wewnątrz modułu elektroniki sygnalizuje stan pracy zaworu:

• Zielona – świeci ciągle: normalny tryb regulacji, brak błędów.
• Zielona – miga: trwa kalibracja lub aktywne sterowanie ręczne (MANUAL / OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub wewnętrzny błąd elektroniki (wymagana ponowna kalibracja lub wymiana modułu elektronicznego).
• Czerwona – miga: awaria zasilania (napięcie lub częstotliwość poza zakresem) lub zablokowany zawór.
• LED zgaszona: brak zasilania lub awaria elektroniki (należy sprawdzić zasilanie i ewentualnie wymienić moduł).

Dane techniczne

Dane elektryczne siłownika

• Napięcie zasilające: 24 V AC / DC ±20 % (SELV, PELV) lub 24 V AC / DC ±20 % klasa 2 (US)
• Częstotliwość: 45...65 Hz
• Nominalna moc pozorna (SNA): 29 VA
• Typowy pobór mocy (Pmed): ok. 5 W (charakterystyka stałoprocentowa)
• Pobór mocy w stanie czuwania: < 1 W (zawór zamknięty)
• Minimalny wymagany bezpiecznik zwłoczny (IF): 3,15 A
• Zewnętrzne zabezpieczenie linii zasilającej (EU):
  • bezpiecznik zwłoczny 6…10 A lub
  • wyłącznik nadprądowy maks. 13 A, charakterystyka B, C lub D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Sygnał sterujący Y: 0/2...10 V DC lub 4...20 mA DC (konfigurowany przełącznikami DIL)
• Impedancja wejściowa Y: ≥ 100 kΩ (0/2...10 V DC), 100 Ω (4...20 mA DC)
• Wejście sterowania nadrzędnego YF: impedancja ok. 22 kΩ
  • YF – G0: zawór zamknięty (A → AB)
  • YF – G: zawór całkowicie otwarty (A → AB)
  • YF niepodłączone: aktywny jest sygnał sterujący Y.
• Sygnał zwrotny położenia X: 0...10 V DC, rezystancja obciążenia > 500 Ω, Imax 2 mA
• Pomiar skoku: indukcyjny, nieliniowość ±3 % wartości końcowej
• Czas przebiegu: < 2 s (pełny skok)
• Doprowadzenie kabla: 2 × otwór ∅ 20,5 mm (pod dławiki M20)
• Zaciski podłączeniowe: zaciski śrubowe do przewodów 1,5…4 mm²
• Maks. długość kabla zasilającego (24 V AC/DC): ok. 70 m (1,5 mm²), 110 m (2,5 mm²), 170 m (4,0 mm²)

Dane hydrauliczne i konstrukcyjne zaworu

• Typ zaworu: trójdrogowy zawór mieszający, możliwość pracy jako zawór przelotowy (po zaślepieniu króćca B)
• Średnica nominalna: DN 25
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Współczynnik przepływu kVS: 8,0 m³/h (H100, ∆p = 100 kPa)
• Różnica ciśnień: ∆pmax / ∆pS = 300 kPa
• Charakterystyka przepływu: liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3), zoptymalizowana dla małych otwarć
• Poziom nieszczelności przy ∆p = 0,1 MPa (1 bar):
  • kanał A → AB: maks. 0,02 % kVS
  • kanał B → AB: < 0,2 % kVS (w zależności od warunków pracy)
• Położenie w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Tryb sterowania: ciągły
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo ok. 3 %
• Temperatura czynnika: 1...130 °C
• Dopuszczalne media: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (lepkość kinematyczna ≤ 10 mm²/s; wpływ lepkości na przepływ objętościowy pomijalny)
• Materiały:
  • korpus zaworu: żeliwo EN‑GJL‑250
  • grzybek: stal nierdzewna CrNi (X12CrNiS18‑8)
  • gniazdo: mosiądz (CuZn39Pb3)
  • uszczelnienie trzpienia (MX..461..): EPDM (pierścień O‑ring)
  • mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi
• Pozycja montażu: od pionowej do poziomej
• Stopień ochrony obudowy: IP54 (z prawidłowo zamontowanym dławikiem M20)
• Klasa bezpieczeństwa: klasa III wg EN 60730‑1
• Stopień zanieczyszczeń: klasa 2 wg EN 60730
• Masa: ok. 8,0 kg

Warunki środowiskowe

• Warunki pracy (klasa 3K5): temperatura otoczenia –5...45 °C, wilgotność 5...95 % r.h. (bez kondensacji)
• Składowanie (klasa 1K3): temperatura otoczenia –5...45 °C, wilgotność 5...95 % r.h.
• Transport (klasa 2K3): temperatura otoczenia –25...70 °C, wilgotność 5...95 % r.h.
• Zawór i siłownik spełniają wymagania kompatybilności elektromagnetycznej dla środowiska mieszkalnego, komercyjnego, lekko uprzemysłowionego i przemysłowego.

Montaż i wskazówki eksploatacyjne

• Zawór MXF461.25-8.0 dostarczany jest z fabrycznie zamontowanym siłownikiem magnetycznym; siłownik nie jest przeznaczony do demontażu z korpusu zaworu.
• Zawór może być stosowany jako:
  • zawór mieszający trzodrogowy (króćce A, B, AB),
  • zawór przelotowy dwudrogowy – po zaślepieniu króćca B.
• Nie wolno stosować zaworu jako zaworu rozdzielającego.
• Króciec B zaślepia się kołnierzem zaślepiającym Z155/25F z uszczelką, śrubami, podkładkami i nakrętkami (wyposażenie dodatkowe).
• Przeciwkołnierze po stronie instalacji nie są dostarczane w komplecie; należy je dobrać wg ISO 7005‑2 / DIN 2533, PN16.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu ochrony gniazda i grzybka przed cząstkami stałymi oraz zwiększenia niezawodności pracy.
• W celu ograniczenia hałasu przepływu:
  • unikać stosowania tuż przy zaworze zwężeń/poszerzeń średnicy, kolan i ostrych krawędzi,
  • zapewnić odcinek prosty przed zaworem o długości ok. 10 × DN (co najmniej 0,4 m),
  • zapobiegać kawitacji przez odpowiedni dobór parametrów instalacji.
• Stopień ochrony IP54 obowiązuje tylko przy montażu siłownika w pozycji od pionowej do poziomej oraz zastosowaniu odpowiedniego dławika kablowego M20.
• Należy zapewnić minimalny odstęp 100 mm nad i po bokach siłownika dla DN25, aby umożliwić swobodny dostęp serwisowy i prawidłowe chłodzenie.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Korpus zaworu może osiągać wysoką temperaturę czynnika; nie należy dotykać gorących elementów.
• Zawór i siłownik są bezobsługowe – małe tarcie i trwała budowa eliminują konieczność okresowych przeglądów, a trzpień zaworu jest uszczelniony bezobsługową dławnicą.
• Przed montażem lub demontażem modułu elektronicznego należy odłączyć zasilanie; po wymianie modułu konieczna jest ponowna kalibracja.

Podsumowanie

Siemens MXF461.25-8.0 to zaawansowany trójdrogowy zawór regulacyjny DN 25, PN16 z wbudowanym siłownikiem magnetycznym 24 V AC/DC, zaprojektowany do szybkiej i precyzyjnej regulacji wody chłodniczej i niskotemperaturowej wody grzewczej. Krótki czas przebiegu poniżej 2 s, wysoka rozdzielczość skoku, wybieralna charakterystyka (liniowa / stałoprocentowa), sygnał zwrotny położenia 0...10 V DC oraz funkcja bezpieczeństwa z automatycznym zamknięciem A → AB w stanie bez zasilania sprawiają, że MXF461.25-8.0 jest niezawodnym elementem do precyzyjnej regulacji w nowoczesnych instalacjach HVAC.
