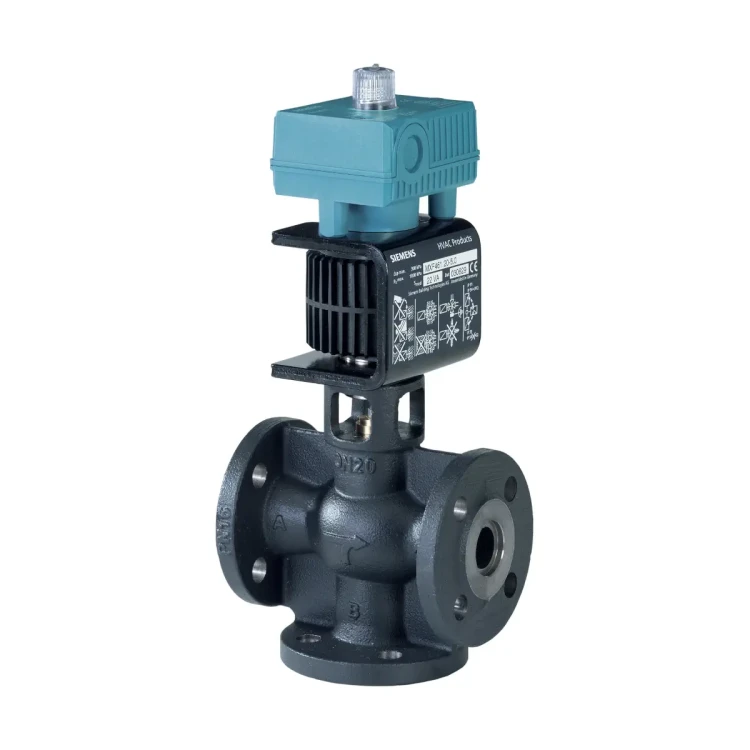

MXF461.32-12 Zawór mieszający/przelotowy kołnierzowy z siłownikiem magnetycznym, PN16, DN32, kvs 12 [m3/h]

MXF461.32-12 to trójdrogowy zawór regulacyjny kołnierzowy PN16 z wbudowanym siłownikiem magnetycznym, przeznaczony do precyzyjnej regulacji ciągłej w obiegach wody chłodniczej i niskotemperaturowej wody grzewczej w zamkniętych instalacjach HVAC. Zawór o średnicy DN 32 i współczynniku przepływu kVS = 12 m³/h, zasilany napięciem 24 V AC/DC i sterowany sygnałem analogowym (0/2…10 V DC lub 4…20 mA DC), łączy bardzo krótki czas przebiegu < 2 s z wysoką rozdzielczością skoku 1 : 1000 oraz funkcją bezpieczeństwa – w stanie bez zasilania kanał A → AB jest automatycznie zamknięty.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MXF461.32-12
• Typ: trójdrogowy zawór kołnierzowy PN16 z siłownikiem magnetycznym, do regulacji ciągłej
• Zastosowanie medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Funkcja zaworu: zawór mieszający lub przelotowy (po zaślepieniu króćca B); nie może pracować jako zawór rozdzielający
• Średnica nominalna DN: 32
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1 MPa (10 bar)
• Współczynnik przepływu kVS: 12 m³/h (przy Δp = 100 kPa, H100)
• Maks. różnica ciśnień w regulacji (Δpmax): 300 kPa
• Maks. ciśnienie zamykające (ΔpS): 300 kPa
• Napięcie zasilania siłownika: 24 V AC / DC ±20%, 45…65 Hz (SELV / PELV lub klasa 2)
• Sygnał sterujący Y (wybierany przełącznikami DIL): 0…10 V DC lub 2…10 V DC lub 4…20 mA DC
• Rodzaj sygnału: napięciowy (V) lub prądowy (mA), wybierany przełącznikami DIL
• Sygnał zwrotny położenia X: 0…10 V DC (0…100 % skoku zaworu)
• Czas przebiegu pełnego skoku: < 2 s
• Rozdzielczość skoku: 1 : 1000 (ciągły beztarciowy pomiar indukcyjny)
• Nieliniowość pomiaru skoku: ±3 % wartości końcowej
• Histereza: typowo ok. 3 %
• Charakterystyka zaworu (wybierana): liniowa lub stałoprocentowa (ngl = 3,0 lub 5,3), optymalizowana w zakresie małych otwarć
• Poziom nieszczelności (przy Δp = 0,1 MPa): A → AB maks. 0,02 % kVS; B → AB < 0,2 % kVS (zależnie od warunków pracy)
• Położenie w stanie bez zasilania: A → AB zamknięte (funkcja bezpieczeństwa ze sprężyną powrotną)
• Temperatura medium: 1…130 °C
• Temperatura otoczenia (praca): –5…45 °C
• Wilgotność otoczenia (praca): 5…95 % r.h. (bez kondensacji)
• Pozycja montażu: od pionowej do poziomej
• Stopień ochrony: IP54 (przy zastosowaniu dławika kablowego M20, nie zawartego w dostawie)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Połączenie kołnierzowe: DN 32, PN16, kołnierze wg ISO 7005-2 / DIN 2533, rozstaw otworów K = 100 mm, 4 otwory ∅18 mm, średnica kołnierza ok. 140 mm
• Wymiary montażowe (przybliżone): długość zabudowy L1 = 180 mm, L2 = 90 mm, L3 = 90 mm, wysokość H2 ≈ 285 mm
• Masa: ok. 11 kg
• Materiał korpusu zaworu: żeliwo EN‑GJL‑250
• Grzybek: stal CrNi (X12CrNiS18‑8)
• Gniazdo zaworu: mosiądz (CuZn39Pb3)
• Uszczelnienie trzpienia: EPDM (pierścień O‑ring)
• Mieszki: tombak (CuSn6), brąz (CuSn9), stal CrNi

Zastosowanie

MXF461.32-12 został zaprojektowany jako zawór mieszający/przelotowy do ciągłej regulacji przepływu w obiegach zamkniętych instalacji HVAC:

• regulacja instalacji wody chłodniczej (np. obiegi chłodnicze klimatyzacji, central wentylacyjnych),
• regulacja instalacji niskotemperaturowej wody grzewczej (np. obiegi mieszające ogrzewania podłogowego, obiegi wtryskowe),
• zastosowania wymagające bardzo szybkiej reakcji (< 2 s) i wysokiej precyzji nastawy zaworu w pełnym zakresie skoku,
• praca jako zawór przelotowy (2-drogowy) po zaślepieniu króćca B odpowiednim kołnierzem zaślepiającym (np. w obiegach wtryskowych).

Zawór może być stosowany wyłącznie jako mieszający lub przelotowy – nie wolno stosować go jako zaworu rozdzielającego. Należy zawsze przestrzegać oznaczonego na korpusie kierunku przepływu.

Funkcje i działanie

Magnetyczny siłownik z regulacją położenia

Wbudowany siłownik magnetyczny przetwarza sygnał sterujący Y (0/2…10 V DC lub 4…20 mA DC) na impuls z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu. Pole to przemieszcza zworę przeciwko sprężynie powrotnej i siłom hydraulicznym, bezpośrednio poruszając elementem zamykającym zaworu.

• Wewnętrzny regulator położenia zapewnia dokładną proporcjonalność pomiędzy sygnałem sterującym a skokiem zaworu.
• Położenie zaworu jest mierzone indukcyjnie, w sposób ciągły, co umożliwia szybkie korygowanie zakłóceń w instalacji.
• Wysoka rozdzielczość skoku 1 : 1000 pozwala na bardzo precyzyjną regulację także przy małych otwarciach.

Sterowanie i sygnały

• Sygnał sterujący Y: 0…10 V DC, 2…10 V DC lub 4…20 mA DC (configuracja przełącznikami DIL).
• Impedancja wejściowa: dla 0/2…10 V DC ≥ 100 kΩ; dla 4…20 mA DC – 100 Ω.
• Wejście sterowania nadrzędnego YF: umożliwia wymuszenie pozycji:
  • YF niepodłączone – zawór sterowany jest sygnałem Y,
  • YF połączone z G – kanał A → AB całkowicie otwarty,
  • YF połączone z G0 – kanał A → AB zamknięty.
• Sygnał zwrotny położenia X: 0…10 V DC odpowiada 0…100 % skoku zaworu (obciążenie > 500 Ω, maks. 2 mA).
• Rekomendowane połączenie: 4‑żyłowe (osobne przewody dla zasilania i sygnału), w celu uzyskania optymalnej dokładności regulacji.

Konfiguracja przełącznikami DIL

Na module elektroniki znajdują się przełączniki DIL pozwalające dopasować działanie zaworu do aplikacji:

• Charakterystyka zaworu: stałoprocentowa (V_log) lub liniowa (V_lin).
• Zakres sygnału sterującego: 0…10 V DC lub 2…10 V DC (oraz odpowiedni zakres 4…20 mA DC).
• Rodzaj sygnału: napięciowy [V] lub prądowy [mA].
• Stromość charakterystyki: ngl = 3,0 lub 5,3 (wg VDI/VDE 2173).

Dodatkowo, przy zastosowaniu zewnętrznego interfejsu SEZ91.6 możliwe jest sterowanie sygnałem 0…20 V DC z odcięciem fazy (Phs).

Funkcja bezpieczeństwa – sprężyna powrotna

• W razie przerwania sygnału sterującego lub zaniku napięcia zasilającego sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Zapewnia to pozycję bezpieczną instalacji (zawór zamknięty po stronie A → AB) i chroni układ przed niekontrolowanym przepływem.

Sterowanie ręczne i kalibracja

Na module elektroniki znajduje się pokrętło sterowania ręcznego z trzema położeniami:

• AUTO: pokrętło nie jest wciśnięte; zawór sterowany automatycznie przez sygnał Y; zielona dioda LED świeci ciągle.
• MANUAL: wcisnąć pokrętło i obrócić zgodnie z ruchem wskazówek zegara – kanał A → AB zostaje ręcznie otwarty do ok. 80…100 % pełnego skoku (zależnie od DN). Sygnał sterujący z regulatora jest odłączony, zielona LED miga.
• OFF: wcisnąć pokrętło i obrócić przeciwnie do ruchu wskazówek zegara – zawór zostaje zamknięty, zielona LED miga; sterowanie automatyczne jest wyłączone.

Zawór jest fabrycznie skalibrowany w położeniach 0 % i 100 % skoku. W razie potrzeby (np. po wymianie modułu elektroniki) możliwa jest szybka ponowna kalibracja:

• ustawić pokrętło w położeniu AUTO,
• cienkim narzędziem (∅ ok. 2 mm) nacisnąć przycisk w otworze kalibracyjnym,
• podczas kalibracji zielona dioda LED miga ok. 10 s – zawór zostaje na krótko zamknięty, następnie całkowicie otwarty, po czym ustawia się w pozycji wynikającej z sygnału sterującego.

Sygnalizacja LED

Moduł elektroniki wyposażony jest w dwukolorową diodę LED sygnalizującą stan pracy:

• Zielona – świeci ciągle: praca w trybie regulacji, brak błędów.
• Zielona – miga: trwa kalibracja lub wybrane sterowanie ręczne (MANUAL / OFF).
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki – należy powtórzyć kalibrację, a w razie potrzeby wymienić moduł elektroniczny.
• Czerwona – miga: awaria zasilania (napięcie lub częstotliwość poza zakresem) lub zablokowany zawór – należy sprawdzić sieć zasilającą i instalację.
• LED zgaszona (obie barwy): brak zasilania lub awaria elektroniki.

Podłączenie elektryczne i okablowanie

• Wejścia kablowe: 2 x ∅ 20,5 mm (pod dławiki M20, brak w dostawie).
• Zaciski podłączeniowe: zaciski śrubowe dla przewodów o przekroju 1,5…4 mm².
• Podstawowe zaciski:
  • G: 24 V AC / DC (napięcie zasilające),
  • G0: neutralny / masa systemowa,
  • Y: sygnał sterujący 0/2…10 V DC lub 4…20 mA DC,
  • M (YM): masa pomiarowa (= G0),
  • X: sygnał zwrotny położenia 0…10 V DC,
  • YF: wejście sterowania nadrzędnego (funkcja całkowicie otwarty / zamknięty).
• Rekomendowane połączenie: 4‑żyłowe (osobne przewody zasilania i sygnału).
• Maksymalna długość linii sterującej: zależna od przekroju przewodu; dla przewodów 1,5 / 2,5 / 4,0 mm² typowo do ok. 70 / 110 / 170 m (24 V AC/DC).
• Jeżeli regulator i zawór są zasilane z oddzielnych transformatorów, tylko jeden z transformatorów może być uziemiony po stronie wtórnej.

Dane techniczne – MXF461.32-12

• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1 MPa (10 bar)
• Współczynnik przepływu kVS: 12 m³/h
• Maks. różnica ciśnień Δpmax: 300 kPa
• Maks. ciśnienie zamykające ΔpS: 300 kPa
• Poziom nieszczelności: A → AB maks. 0,02 % kVS; B → AB < 0,2 % kVS
• Charakterystyka zaworu: liniowa lub stałoprocentowa, ngl = 3,0 / 5,3
• Medium: woda chłodnicza, niskotemperaturowa woda grzewcza, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1…130 °C
• Temperatura otoczenia (praca): –5…45 °C
• Temperatura transportu: –25…70 °C
• Temperatura składowania: –5…45 °C
• Wilgotność (praca, transport, składowanie): 5…95 % r.h. (bez kondensacji)
• Zasilanie: 24 V AC / DC ±20 %, 45…65 Hz
• Czas przebiegu: < 2 s (pełny skok)
• Pozycja w stanie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Tryb sterowania: ciągły (analogowy)
• Sterowanie ręczne: możliwe do ok. 90 % skoku (pokrętło MANUAL / OFF)
• Stopień ochrony obudowy: IP54 (z dławikiem M20)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Stopień zanieczyszczeń: klasa 2 wg EN 60730
• Połączenie kołnierzowe: DN 32, PN16, kołnierze wg ISO 7005‑2 / DIN 2533
• Wymiary (orientacyjne): długość zabudowy L1 = 180 mm, L2 = 90 mm, L3 = 90 mm, wysokość H2 ≈ 285 mm
• Masa: ok. 11 kg
• Korpus zaworu: żeliwo EN‑GJL‑250
• Grzybek: stal CrNi
• Gniazdo: mosiądz CuZn39Pb3
• Uszczelnienie trzpienia: EPDM

Montaż i instalacja

• Zawór MXF461.32-12 jest dostarczany z fabrycznie zamontowanym siłownikiem magnetycznym; siłownik nie jest przeznaczony do demontażu.
• Przeciwkołnierze przyłączeniowe DN 32 PN16 muszą być dostarczone przez instalatora.
• Zawór może pracować jako trójdrogowy zawór mieszający lub – po zaślepieniu króćca B – jako zawór przelotowy (2‑drogowy).
• Przy pracy jako zawór przelotowy króciec B należy zaślepić kołnierzem zaślepiającym Z155/32F (z uszczelką, śrubami, podkładkami i nakrętkami – wyposażenie dodatkowe, zamawiane osobno).
• Pozycja montażu: od pionowej do poziomej; nie dopuszcza się montażu z siłownikiem skierowanym w dół.
• Należy zachować minimalny odstęp nad siłownikiem – co najmniej 100 mm – w celu zapewnienia dostępu do modułu elektroniki i pokrętła.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń, co zwiększa niezawodność pracy.
• Aby ograniczyć hałas przepływu, w pobliżu zaworu należy unikać gwałtownych zmian przekroju, ostrych kolan i krawędzi; zaleca się prosty odcinek rurociągu o długości ok. 10 × DN (min. 0,4 m) w celu ustabilizowania przepływu.
• Należy zapewnić warunki przepływu bez kawitacji.
• Siłownika nie wolno pokrywać izolacją termiczną.

Eksploatacja i serwis

• Zawór jest bezobsługowy – małe tarcie, trwała konstrukcja i bezobsługowa dławnica zapewniają długą żywotność bez konieczności regularnych przeglądów.
• W przypadku zapalenia się czerwonej diody LED należy przeprowadzić kalibrację; jeśli błąd się powtarza – wymienić moduł elektroniczny.
• W razie uszkodzenia elektroniki zaworu należy wymienić ją na moduł zamienny ASE1 (dotyczy DN 15…32), zgodnie z dołączoną instrukcją montażu, a następnie wykonać kalibrację.
• Przed montażem lub demontażem modułu elektroniki należy odłączyć zasilanie.
• Podczas pracy w dopuszczalnych warunkach siłownik może się nagrzewać, jednak nie stwarza to zagrożenia poparzeniem przy zachowaniu zalecanych odstępów.

Podsumowanie

Siemens MXF461.32-12 to wysokiej klasy trójdrogowy zawór regulacyjny PN16 z magnetycznym siłownikiem, dedykowany do wymagających obiegów wody chłodniczej i niskotemperaturowej wody grzewczej. Bardzo krótki czas przebiegu (< 2 s), wysoka rozdzielczość skoku 1 : 1000, wybierana charakterystyka (liniowa lub stałoprocentowa), sygnał zwrotny 0…10 V oraz funkcja bezpieczeństwa (A → AB zamknięte przy braku zasilania) sprawiają, że jest to nowoczesne i precyzyjne rozwiązanie do regulacji ciągłej w profesjonalnych instalacjach HVAC.
