MXG461B15-0.6 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 0,6 [m3/h], przyłącza G1B / Rp½

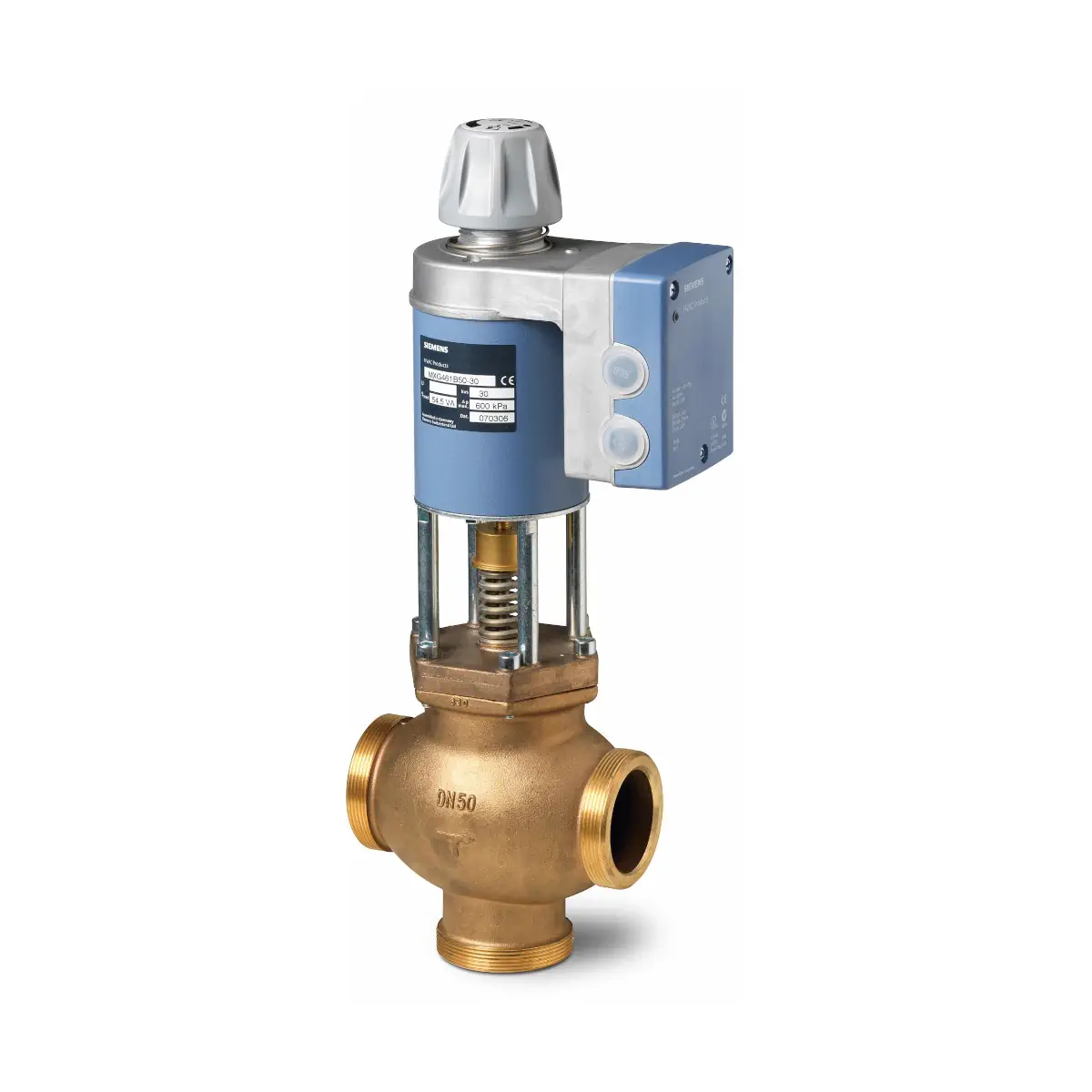

Siemens MXG461B15-0.6 to trójdrogowy zawór regulacyjny PN16 z fabrycznie zintegrowanym siłownikiem magnetycznym z serii ACVATIX, o średnicy nominalnej DN 15 i współczynniku przepływu kVS = 0,6 m³/h. Przeznaczony jest do precyzyjnej, ciągłej regulacji przepływu ciepłej wody użytkowej, wody pitnej, wody zimnej i gorącej oraz wody lodowej, także w obiegach otwartych. Krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1 : 1000, wybieralna charakterystyka zaworu (liniowa lub stałoprocentowa) oraz zatwierdzenie DVGW do wody pitnej sprawiają, że jest to kompletne rozwiązanie zawór + siłownik do wymagających instalacji ciepłej wody i systemów grzewczych.

Najważniejsze cechy

• Producent: Siemens, seria ACVATIX
• Model: MXG461B15-0.6
• Typ: zawór trójdrogowy regulacyjny PN16 z wbudowanym siłownikiem magnetycznym
• Średnica nominalna: DN 15
• Współczynnik przepływu kVS: 0,6 m³/h
• Połączenia hydrauliczne: gwint zewnętrzny G1B i gwint wewnętrzny Rp ½ (śrubunki przyłączeniowe z mosiądzu / brązu w komplecie)
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1,6 MPa (16 bar)
• Maksymalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 1000 kPa
• Maksymalne ciśnienie zamykające (ΔpS): 1000 kPa
• Zasilanie: tylko niskie napięcie bezpieczne SELV / PELV
  • 24 V AC ±20%, 45…65 Hz (lub 24 V AC klasa 2 – US)
  • 20…30 V DC
• Sygnał sterujący Y (wybierany przełącznikami DIP):
  • napięciowy: 0…10 V DC lub 2…10 V DC
  • prądowy: 0…20 mA DC lub 4…20 mA DC
• Dodatkowe wejście: sygnał z odcięciem fazy 0…20 V DC Phs (m.in. do regulatorów Staefa)
• Sygnał zwrotny położenia U: 0/2…10 V DC lub 0/4…20 mA DC, proporcjonalny do skoku zaworu
• Czas przebiegu: < 2 s (pełen zakres skoku)
• Rozdzielczość skoku zaworu: 1 : 1000
• Charakterystyka zaworu: wybieralna stałoprocentowa (ngl = 3) lub liniowa, zoptymalizowana w zakresie małych otwarć
• Położenie przy braku zasilania: sprężyna powrotna zamyka kanał regulacyjny A → AB
• Poziom nieszczelności przy Δp = 0,1 MPa:
  • A → AB: maks. 0,05% kVS
  • B → AB: < 0,2% kVS (w zależności od warunków pracy)
• Stopień ochrony obudowy: IP31 (dla pozycji montażowej od pionowej do poziomej)
• Pozycja montażu: od pionowej do poziomej (trzpień skierowany w górę lub poziomo)
• Materiały: korpus i kołnierz łączący z brązu CC499K (CuSn5Zn5Pb2‑C), grzyb i gniazdo ze stali CrNi, uszczelnienie trzpienia EPDM (O-ring)
• Medium: woda pitna, woda lodowa, woda zimna i gorąca, woda grzewcza, woda ze środkami przeciwzamarzaniowymi
  (zalecana jakość wody wg VDI 2035)
• Zakres temperatury medium: –20…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia Z366)
• Tryb sterowania: regulacja ciągła (analogowa), skok proporcjonalny do sygnału sterującego
• Wskaźnik stanu pracy: zielona i czerwona dioda LED (praca, kalibracja, tryb ręczny, błędy)
• Masa: ok. 7,1 kg (waga z opakowaniem)

Zastosowanie

MXG461B15-0.6 jest zaworem trójdrogowym z fabrycznie zintegrowanym siłownikiem magnetycznym i elektroniką regulacji położenia. Przeznaczony jest do:

• ciepłej wody użytkowej (woda sieciowa i woda w obiegach otwartych),
• wody pitnej (zatwierdzenie DVGW),
• wody grzewczej oraz wody zimnej,
• wody lodowej oraz wody ze środkami przeciwzamarzaniowymi.

Może pracować jako zawór mieszający lub zawór przelotowy:

• standardowo dostarczany jest jako zawór trójdrogowy,
• do zastosowania jako zawór przelotowy należy zaślepić króciec B za pomocą dostarczonego zestawu (nakrętka, zaślepka, uszczelka).

Zawór nie może być stosowany jako zawór rozdzielający. Dzięki krótkim czasom przebiegu, dużej rozdzielczości skoku i szerokiemu zakresowi regulacji jest on szczególnie polecany do:

• obiegów mieszających w instalacjach grzewczych,
• obiegów mieszających z obejściem (np. ogrzewanie podłogowe),
• obiegów wtryskowych oraz rozdzielających z wykorzystaniem funkcji przelotowej zaworu,
• instalacji ciepłej wody użytkowej, gdzie wymagana jest ciągła i szybka regulacja temperatury.

Funkcje i działanie

Siłownik magnetyczny i regulacja położenia

• Sygnał sterujący (analogowy Y lub sygnał z odcięciem fazy Phs) jest w module elektronicznym przetwarzany na sygnał z odcięciem fazy, który zasila uzwojenie.
• Wytworzone pole magnetyczne przemieszcza zworę, której położenie ustala się w wyniku równowagi sił (pole magnetyczne, sprężyna, siły hydrauliczne itp.).
• Zwora przenosi ruch bezpośrednio na grzyb regulacyjny zaworu, dzięki czemu szybkie zmiany obciążenia są korygowane szybko i dokładnie.
• Położenie trzpienia zaworu jest mierzone indukcyjnie w sposób ciągły; wewnętrzny regulator położenia koryguje pozycję przy każdym zaburzeniu i generuje dokładny sygnał zwrotny U.
• Skok zaworu jest proporcjonalny do sygnału sterującego, co zapewnia precyzyjną regulację ciągłą.

Sprężyna powrotna i funkcja bezpieczeństwa

• Po przerwaniu sygnału sterującego lub przy awarii / wyłączeniu zasilania sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Zapewnia to bezpieczne domknięcie przepływu w torze regulacyjnym przy braku energii (funkcja bezpieczeństwa).

Sterowanie ręczne

• Na obudowie elektroniki znajduje się pokrętło sterowania ręcznego z położeniami „Auto” / „Man” / „Off”.
• Po wciśnięciu (a) i obróceniu (b) pokrętła:
  • obrót zgodnie z ruchem wskazówek zegara – ręczne otwarcie kanału regulacyjnego A → AB do położenia pomiędzy ok. 80–90%,
  • obrót przeciwnie do ruchu wskazówek zegara – wyłączenie siłownika i zamknięcie zaworu.
• W trybie sterowania ręcznego siłownik nie reaguje na sygnał nadrzędny Z, wejście Y ani sygnał Phs; zielona dioda LED miga.
• Do automatycznej regulacji pokrętło musi być ustawione w położeniu „Auto” – wówczas zielona dioda LED świeci światłem ciągłym.

Konfiguracja sygnałów i charakterystyki (przełączniki DIP)

W module elektroniki znajdują się przełączniki DIP umożliwiające dostosowanie zaworu do aplikacji:

• Wybór typu sygnału sterującego Y:
  • [V] – sterowanie napięciowe (0/2…10 V DC),
  • [mA] – sterowanie prądowe (0/4…20 mA DC).
• Wybór zakresu sygnału Y i U:
  • 0…10 V / 0…20 mA
  • 2…10 V / 4…20 mA (ustawienia fabryczne).
• Wybór charakterystyki zaworu:
  • liniowa (V.lin)
  • stałoprocentowa (V.log, ngl = 3 wg VDI / VDE 2173).

Wejście sterowania nadrzędnego Z i priorytety

• Wejście Z umożliwia nadrzędne sterowanie położeniem zaworu:
  • Z niepołączone – zawór sterowany sygnałem Y lub sygnałem z odcięciem fazy Phs,
  • Z połączone z G – całkowicie otwarty kanał regulacyjny A → AB,
  • Z połączone z G0 – zamknięty kanał regulacyjny A → AB.
• Priorytet sygnałów:
  1. pokrętło sterowania ręcznego (położenie „Man” lub „Off”),
  2. sygnał sterowania nadrzędnego Z,
  3. sygnał z odcięciem fazy Phs,
  4. sygnał wejściowy Y.

Sygnalizacja LED i kalibracja

• Zielona dioda LED:
  • świeci ciągle – normalny tryb regulacji (praca bez błędów),
  • miga – trwa kalibracja lub aktywny jest tryb sterowania ręcznego.
• Czerwona dioda LED:
  • świeci ciągle – błąd kalibracji lub błąd wewnętrzny modułu,
  • miga – awaria zasilania (np. poza dopuszczalnym zakresem napięcia / częstotliwości lub błąd biegunowości przy zasilaniu DC).
• Brak świecenia obu diod wskazuje na brak zasilania lub poważną awarię elektroniki (konieczna kontrola zasilania lub wymiana modułu elektronicznego).
• Kalibracja jest wymagana m.in. po wymianie modułu elektronicznego lub po obróceniu siłownika o 180°. Wykonuje się ją przy pokrętle w położeniu „Auto” poprzez zwarcie styków w otworze kalibracyjnym w płytce drukowanej.
• Podczas kalibracji zawór przechodzi przez cały zakres skoku, zapamiętując położenia krańcowe; zielona dioda LED miga przez ok. 10 s.

Podłączenie elektryczne i okablowanie

• Doprowadzenie kabli: 2 × ∅ 20,5 mm (pod dławiki M20)
• Zaciski podłączeniowe: śrubowe, do przewodów o przekroju do 4 mm²
• Minimalny przekrój żył: 0,75 mm²
• Typowe parametry zasilania (dla MXG461B15-0.6):
  • nominalna moc pozorna SNA ≈ 33 VA,
  • typowy pobór mocy w aplikacji Pmed ≈ 15 W,
  • wymagana minimalna moc pozorna transformatora ≥ 50 VA,
  • minimalna moc zasilacza DC ≥ 50 W,
  • zalecany bezpiecznik zwłoczny IF ≈ 3,15 A.
• Maksymalne długości kabli zasilających (24 V AC / DC):
  • przekrój 1,5 mm² – do ok. 60 m,
  • przekrój 2,5 mm² – do ok. 100 m,
  • przekrój 4,0 mm² – do ok. 160 m.
• Połączenie 4‑żyłowe (z oddzielnym przewodem dla sygnału zwrotnego) jest zalecane w każdym przypadku, a przy zasilaniu prądem stałym obowiązkowe.
• Przy zasilaniu zaworu i regulatora z oddzielnych źródeł tylko jeden transformator może być uziemiony po stronie wtórnej.
• Instalacja hydrauliczna powinna być uziemiona; połączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami oraz schematami połączeń producenta.

Dane techniczne – podsumowanie (MXG461B15-0.6)

• Średnica nominalna DN: 15
• kVS: 0,6 m³/h
• Przyłącza: G1B / Rp ½ (śrubunki w komplecie)
• Ciśnienie nominalne: PN16; dopuszczalne ciśnienie robocze 1,6 MPa (16 bar)
• Δpmax / ΔpS: 1000 kPa / 1000 kPa
• Medium: woda pitna, woda lodowa, woda zimna i gorąca, woda grzewcza, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: –20…130 °C (dla < 0 °C wymagany podgrzewacz trzpienia Z366)
• Tryb sterowania: ciągły (analogowy), skok proporcjonalny do sygnału sterującego
• Rozdzielczość skoku: 1 : 1000
• Czas przebiegu: < 2 s
• Charakterystyka zaworu: stałoprocentowa (ngl = 3) lub liniowa, wybierana przełącznikiem
• Położenie przy braku zasilania: A → AB zamknięte (sprężyna powrotna)
• Zasilanie: 24 V AC ±20%, 45…65 Hz lub 20…30 V DC (SELV/PELV)
• Pobór prądu przy 24 V DC: ok. 0,5 A (4 A maks.)
• Zużycie mocy w stanie czuwania: < 1 W (zawór zamknięty)
• Sygnał sterujący Y: 0/2…10 V DC lub 0/4…20 mA DC (impedancja:
  • 0/2…10 V DC: ok. 100 kΩ // 5 nF,
  • 0/4…20 mA DC: ok. 240 Ω // 5 nF).
• Dodatkowe wejście: sygnał z odcięciem fazy Phs 0…20 V DC (galwanicznie izolowany)
• Sygnał wyjściowy U (zwrotny):
  • 0/2…10 V DC przy rezystancji obciążenia Ri > 500 Ω,
  • 0/4…20 mA DC przy Ri ≤ 500 Ω.
• Pomiar skoku: indukcyjny, nieliniowość ok. ±3% wartości końcowej
• Pozycja montażu: od pionowej do poziomej
• Stopień ochrony: IP31 (wg EN 60529)
• Warunki otoczenia – praca: –5…45 °C, 5…95% r.h. (bez kondensacji)
• Warunki transportu: –25…70 °C, 5…95% r.h.
• Warunki składowania: –5…45 °C, 5…95% r.h.
• Normy i zatwierdzenia: EN 60730-x, zgodność EMC do zastosowań mieszkaniowych, handlowych i lekko uprzemysłowionych, zgodność EU (CE), RCM, EAC, DVGW (nr rej. DW‑6340BR0230)
• Masa (z opakowaniem): ok. 7,1 kg

Montaż i instalacja

• Zawór dostarczany jest z fabrycznie zamontowanym siłownikiem; siłownik nie może być demontowany z korpusu zaworu.
• W komplecie znajdują się śrubunki przyłączeniowe z mosiądzu / brązu wraz z uszczelkami płaskimi oraz elementy do zaślepienia króćca B (dla pracy jako zawór przelotowy).
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Zawór może być montowany w pozycji od pionowej do poziomej (trzpień nie może być skierowany w dół), z zachowaniem kierunku przepływu oznaczonego na korpusie.
• Przyłącza gwintowane nie powinny być uszczelniane pakułami konopnymi; stosować odpowiednie uszczelki.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Zawory są bezobsługowe; dzięki niskim siłom tarcia i trwałej konstrukcji nie wymagają okresowych przeglądów, a trzpień jest uszczelniony bezobsługową dławnicą.

Wyposażenie dodatkowe i serwis

• Z366 – podgrzewacz trzpienia (24 V AC / DC, 10 W) do pracy z czynnikami o temperaturze < 0 °C (dostarczany osobno).
• ASE12 – zamienny moduł elektroniczny; stosowany w przypadku awarii elektroniki zaworu (dostarczany z instrukcją montażu).
• Przed montażem lub demontażem modułu elektronicznego należy odłączyć zasilanie, a po wymianie wykonać kalibrację.

Wymiary (MXG461B15-0.6)

• DN: 15
• Gwint zewnętrzny: G1B
• Gwint wewnętrzny (śrubunek): Rp ½
• L1: 80 mm
• L2: 42,5 mm
• L3: 50 mm
• H (wysokość całkowita): ok. 340 mm
• E: 80 mm
• F: 115 mm

Podsumowanie

Siemens MXG461B15-0.6 to kompletny zestaw zawór regulacyjny PN16 + siłownik magnetyczny o DN 15 i kVS 0,6 m³/h, przeznaczony do precyzyjnej, szybkiej i ciągłej regulacji przepływu w instalacjach ciepłej wody użytkowej, wody pitnej, grzewczej, zimnej i lodowej. Bardzo krótki czas przebiegu, wysoka rozdzielczość skoku, wybieralna charakterystyka (liniowa lub stałoprocentowa), bogate możliwości konfiguracji sygnałów (0/2…10 V, 0/4…20 mA, Phs 0…20 V DC) oraz wbudowana sprężyna powrotna zamykająca A → AB przy zaniku zasilania sprawiają, że jest to nowoczesny, bezobsługowy i bezpieczny element regulacyjny do wymagających obiegów mieszających i przelotowych w instalacjach wodnych.
