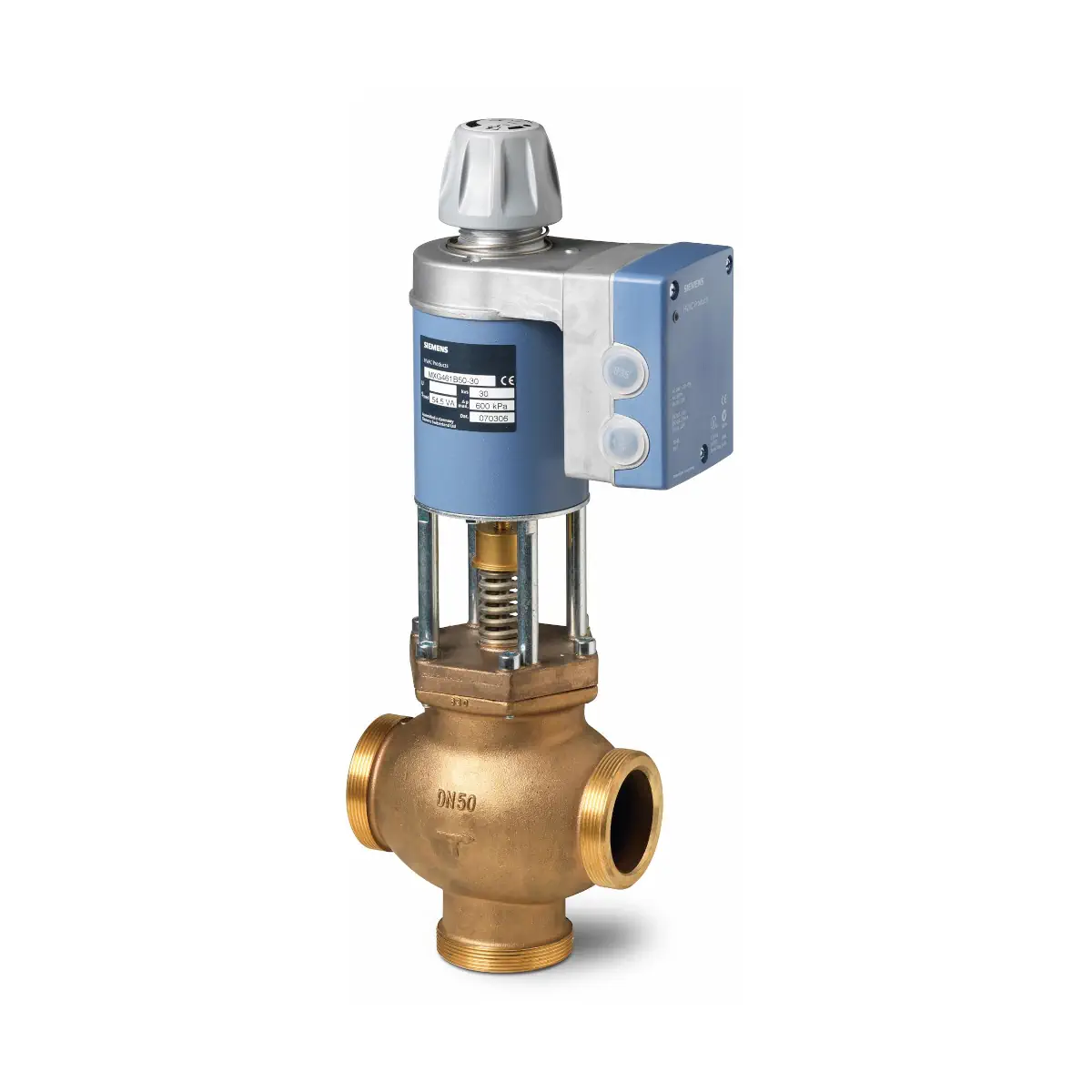

MXG461B32-12 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN32, kvs 12 [m3/h], przyłącza G2B / Rp1¼

MXG461B32-12 to trójdrogowy zawór regulacyjny ACVATIX™ PN16 DN 32 z fabrycznie zamontowanym siłownikiem magnetycznym, przeznaczony do regulacji ciągłej przepływu ciepłej wody użytkowej, wody pitnej, wody zimnej i gorącej. Zawór ma współczynnik kvs = 12 m³/h, dopuszczalną różnicę ciśnienia w kanale regulacyjnym Δpmax = 600 kPa oraz sprężynę powrotną, która w stanie bez zasilania automatycznie zamyka kanał A → AB. Konstrukcja posiada zatwierdzenie DVGW do zastosowań z wodą pitną, a w komplecie dostarczane są śrubunki podłączeniowe z brązu i mosiądzu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: MXG461B32-12
• Typ urządzenia: trójdrogowy zawór regulacyjny PN16 DN 32 z siłownikiem magnetycznym, zawór mieszający lub przelotowy
• Zastosowanie medium: ciepła woda użytkowa, woda pitna, woda zimna i gorąca, woda lodowa, woda z dodatkiem środków przeciwzamarzaniowych
• Zatwierdzenie DVGW: do zastosowań z wodą pitną (nr rejestracyjny DW‑6340BR0230)
• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1,6 MPa (16 bar)
• Współczynnik kvs: 12 m³/h
• Maks. różnica ciśnienia w kanale regulacyjnym A → AB (Δpmax): 600 kPa
• Maks. różnica ciśnienia zamykająca (ΔpS): 600 kPa
• Poziom nieszczelności: A → AB maks. 0,05% kvs; B → AB < 0,2% kvs (przy Δp = 0,1 MPa)
• Tryb sterowania: ciągły, ze zintegrowanym elektronicznym regulatorem położenia
• Napięcie zasilania: 24 V AC ±20% (SELV lub 24 V AC klasa 2, 45…65 Hz) lub 20…30 V DC
• Sygnał sterujący Y: wybierany 0/2…10 V DC lub 0/4…20 mA DC (przełącznik DIP)
• Zakres sygnału Y i U: wybierany 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA
• Wejście Phs: 0…20 V DC z odcięciem fazy (dwa wejścia, galwanicznie izolowane, m.in. do regulatorów Staefa)
• Sygnał zwrotny U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Czas przebiegu: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu: wybierana – stałoprocentowa (V.log, ngl = 3) lub liniowa (V.lin)
• Położenie przy braku zasilania: kanał regulacyjny A → AB zamknięty (sprężyna powrotna)
• Pomiar skoku: indukcyjny, nieliniowość ±3% wartości końcowej
• Stopień ochrony obudowy: IP31 (montaż z siłownikiem od pionu do poziomu)
• Materiały: korpus i kołnierz – brąz CC499K (CuSn5Zn5Pb2‑C), gniazdo i grzyb – stal CrNi, uszczelnienie trzpienia – EPDM (O‑ring)
• Przyłącza hydrauliczne: gwint zewnętrzny G2B (ISO 228/1), gwint wewnętrzny Rp 1¼ (ISO 7/1), śrubunki z brązu / mosiądzu z uszczelkami płaskimi w komplecie
• Wymiary: L1 = 125 mm, L2 = 67,5 mm, L3 = 75 mm, wysokość H = 384 mm, E = 100 mm, F = 125 mm
• Masa: ok. 12,8 kg (z opakowaniem)

Zastosowanie

Zawór MXG461B32-12 przeznaczony jest do pracy jako zawór mieszający lub zawór przelotowy w instalacjach wodnych budynków. Dzięki zatwierdzeniu DVGW może być stosowany do wody pitnej, a krótki czas przebiegu, wysoka rozdzielczość skoku i szeroki zakres regulacji sprawiają, że jest odpowiedni do regulacji ciągłej:

• instalacji ciepłej wody użytkowej (woda sieciowa i obiegi otwarte),
• obiegów wody grzewczej,
• obiegów wody zimnej i wody lodowej.

Możliwa jest praca w typowych układach hydraulicznych, takich jak:

• obieg mieszający,
• obieg mieszający z obejściem (np. ogrzewanie podłogowe),
• obieg wtryskowy,
• obieg rozdzielający,
• obieg wtryskowy z zaworem przelotowym.

Zawór może być stosowany jako mieszający lub przelotowy, lecz nie może pracować jako zawór rozdzielający. Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego na korpusie.

Funkcje i działanie

Magnetyczny siłownik z regulatorem położenia

Zintegrowany siłownik magnetyczny przetwarza sygnał sterujący na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu. Powoduje to przemieszczenie zwory do położenia wynikającego z równowagi sił (pole magnetyczne, napięta sprężyna, siły hydrauliczne), a jej ruch przekazywany jest bezpośrednio na grzyb zaworu. Położenie trzpienia mierzone jest indukcyjnie w sposób ciągły, a wewnętrzny regulator położenia szybko koryguje pozycję zaworu przy każdej zmianie obciążenia instalacji i generuje dokładny sygnał zwrotny położenia. Skok zaworu jest proporcjonalny do sygnału sterującego.

Sterowanie analogowe i charakterystyka zaworu

• Wejście sterujące Y: wybierane jako sygnał napięciowy 0/2…10 V DC lub prądowy 0/4…20 mA DC (przełącznik DIP).
• Zakres sygnału Y i U: wybierany:
  • 0…10 V / 0…20 mA lub
  • 2…10 V / 4…20 mA.
• Charakterystyka zaworu: wybierana przełącznikiem DIP:
  • V.lin – charakterystyka liniowa (optymalizowana w zakresie małych otwarć),
  • V.log – charakterystyka stałoprocentowa, ngl = 3 wg VDI / VDE 2173.
• Rozdzielczość skoku: 1 : 1000 – umożliwia bardzo precyzyjne ustawianie przepływu.
• Sygnał zwrotny położenia U:
  • 0/2…10 V DC przy rezystancji obciążenia Ri > 500 Ω,
  • 0/4…20 mA DC przy rezystancji obciążenia Ri ≤ 500 Ω.

Wejście sterowania nadrzędnego Z i sygnał z odcięciem fazy Phs

• Wejście Z: umożliwia wymuszenie położenia zaworu niezależnie od sygnału analogowego:
  • Z niepodłączone – zawór sterowany jest sygnałem Y lub sygnałem z odcięciem fazy,
  • Z połączone z G – kanał A → AB całkowicie otwarty,
  • Z połączone z G0 – kanał A → AB zamknięty.
• Wejścia Phs (0…20 V DC): dwa galwanicznie izolowane wejścia sygnału z odcięciem fazy, przeznaczone m.in. do regulatorów Staefa.
• Impedancja wejścia Z: ok. 22 kΩ; wartości progowe:
  • zamykanie (Z połączone z G0) przy < 1 V AC lub < 0,8 V DC,
  • otwieranie (Z połączone z G) przy > 6 V AC lub > 5 V DC.

Sprężyna powrotna i bezpieczeństwo po zaniku zasilania

• Po przerwaniu sygnału sterującego lub po awarii bądź wyłączeniu napięcia zasilającego sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB, ustawiając zawór w bezpiecznym położeniu zamknięcia.

Sterowanie ręczne

• Po wciśnięciu (a) i obróceniu (b) pokrętła sterowania ręcznego:
  • obrót zgodnie z ruchem wskazówek zegara – ręczne otwarcie kanału A → AB do położenia między ok. 80 a 90% skoku,
  • obrót przeciwnie do ruchu wskazówek zegara – wyłączenie siłownika i zamknięcie zaworu.
• Po przyciśnięciu i obróceniu pokrętła siłownik nie reaguje ani na sygnał sterowania nadrzędnego Z, ani na sygnał wejściowy Y, ani na sygnał z odcięciem fazy.
• W trybie sterowania ręcznego zielona dioda LED miga.
• Dla pracy automatycznej pokrętło musi być ustawione w położeniu „Auto”; wówczas zielona dioda LED świeci światłem ciągłym.

Kalibracja i sygnalizacja LED

• Kalibracja: po wymianie modułu elektronicznego lub po obróceniu siłownika o 180° konieczna jest kalibracja układu elektronicznego:
  • pokrętło musi być w położeniu „Auto”,
  • kalibracja uruchamiana jest przez zwarcie styków w otworze kalibracyjnym na płytce drukowanej,
  • zawór przemieszcza się w pełnym zakresie skoku i zapamiętuje położenia krańcowe,
  • w czasie kalibracji zielona dioda LED miga przez ok. 10 s.
• Wskazanie stanu pracy (LED):
  • zielona – świeci ciągle: normalny tryb regulacji, praca bez błędów,
  • zielona – miga: trwająca kalibracja lub tryb sterowania ręcznego,
  • czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny (wymagana ponowna kalibracja lub wymiana modułu elektronicznego),
  • czerwona – miga: awaria zasilania lub nieprawidłowe podłączenie zasilania DC (polaryzacja),
  • obie diody zgaszone: brak zasilania lub awaria elektroniki.

Priorytet sygnałów sterujących

Priorytet poszczególnych sygnałów sterujących jest następujący:

• pokrętło sterowania ręcznego (Man / Off),
• wejście sterowania nadrzędnego Z,
• sygnał z odcięciem fazy Phs,
• sygnał wejściowy Y.

Podłączenie elektryczne i okablowanie

• Zasilanie: tylko niskie napięcie bezpieczne SELV / PELV; 24 V AC ±20% (45…65 Hz) lub 20…30 V DC.
• Nominalna moc pozorna (SNA): 43 VA.
• Typowy pobór mocy (Pmed): 20 W.
• Pobór prądu przy 24 V DC: ok. 0,5 A (typowo), maks. 4 A.
• Zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D (EN 60898) bądź zasilacz z ograniczeniem prądu do maks. 10 A.
• Wymagany bezpiecznik aparatu (IF): 4 A (wartość zalecana wg tabeli „Rodzaj połączenia”).
• Połączenie 4‑żyłowe: zalecane w każdym przypadku; przy zasilaniu prądem stałym obowiązkowe.
• Maksymalna długość kabla zasilającego 24 V (Cu, 1,5 / 2,5 / 4,0 mm²): odpowiednio ok. 40 / 70 / 120 m.
• Przewód sygnałowy (połączenie 4‑żyłowe): maksymalna długość oddzielnego kabla sygnałowego miedzianego 1,5 mm² wynosi 200 m.
• Wprowadzenia kablowe: 2 × Ø 20,5 mm (pod dławiki / przepusty M20).
• Zaciski podłączeniowe: śrubowe, do przewodów o przekroju do 4 mm²; minimalny przekrój przewodu 0,75 mm².
• Funkcje zacisków:
  • G, G0 – potencjał systemowy i masa pomiarowa 24 V AC / 20…30 V DC,
  • Y – wejście sterujące 0/2…10 V DC lub 0/4…20 mA DC,
  • U – sygnał zwrotny położenia 0/2…10 V DC lub 0/4…20 mA DC,
  • Z – wejście sterowania nadrzędnego,
  • dwa zaciski Phs – wejścia sygnału z odcięciem fazy 0…20 V DC (galwanicznie izolowane).
• Jeżeli regulator i zawór zasilane są z oddzielnych źródeł, po stronie wtórnej może być uziemiony tylko jeden transformator.
• Przy prowadzeniu przewodów zasilania 24 V AC i przewodów sygnałowych 0…10 / 2…10 V DC oddzielnie, przewód zasilający 24 V AC nie może być skrętką; zaleca się stosowanie skrętki dla przewodów sygnałowych.

Dane techniczne

• Model: MXG461B32-12
• Rodzaj zaworu: trójdrogowy zawór mieszający lub przelotowy (po zaślepieniu króćca B), nieprzeznaczony do pracy jako zawór rozdzielający
• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN16 (EN 1333)
• Dopuszczalne ciśnienie robocze: 1,6 MPa (16 bar)
• Współczynnik kvs: 12 m³/h
• Maks. różnica ciśnienia w kanale A → AB (Δpmax): 600 kPa
• Maks. różnica ciśnienia zamykająca (ΔpS): 600 kPa
• Poziom nieszczelności (Δp = 0,1 MPa): A → AB maks. 0,05% kvs; B → AB < 0,2% kvs (w zależności od warunków pracy)
• Tryb sterowania: ciągły, skok zaworu proporcjonalny do sygnału sterującego
• Położenie przy braku zasilania: A → AB zamknięte (sprężyna powrotna)
• Charakterystyka zaworu: stałoprocentowa (V.log, ngl = 3 wg VDI / VDE 2173) lub liniowa (V.lin), wybierana przełącznikiem DIP
• Rozdzielczość skoku: 1 : 1000
• Pomiar skoku: indukcyjny, nieliniowość ±3% wartości końcowej
• Czas przebiegu: < 2 s
• Dopuszczalne czynniki: woda pitna, woda lodowa, woda zimna i gorąca, woda z dodatkiem środków przeciwzamarzaniowych; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: –20…130 °C (dla czynników o temperaturze < 0 °C wymagany podgrzewacz trzpienia Z366, 24 V AC / DC, 10 W)
• Temperatura otoczenia (praca): –5…45 °C
• Temperatura transportu: –25…70 °C
• Temperatura składowania: –5…45 °C
• Wilgotność otoczenia (praca / transport / składowanie): 5…95% r.h. (bez kondensacji)
• Warunki klimatyczne: praca – klasa 3K5; transport – klasa 2K3; składowanie – klasa 1K3 (IEC 60721‑3‑3 / ‑3‑2 / ‑3‑1)
• Odporność na wibracje: IEC 60068‑2‑6 (przyspieszenie 1 g, 1…100 Hz, 10 min)
• Zasilanie: 24 V AC ±20% (SELV, 45…65 Hz) lub 20…30 V DC
• Pobór prądu przy 24 V DC: 0,5 A / maks. 4 A
• Sygnał sterujący Y: 0/2…10 V DC (impedancja 100 kΩ // 5 nF, obciążenie < 0,1 mA) lub 0/4…20 mA DC (240 Ω // 5 nF)
• Wejście sterowania nadrzędnego Z: impedancja ok. 22 kΩ; zamknięcie zaworu przy < 1 V AC / < 0,8 V DC; otwarcie przy > 6 V AC / > 5 V DC
• Sygnał zwrotny U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Stopień ochrony: IP31 (EN 60529) przy montażu z siłownikiem od pionu do poziomu
• Materiały: korpus i kołnierz łączący – brąz CC499K (CuSn5Zn5Pb2‑C); gniazdo / grzyb – stal CrNi; uszczelnienie trzpienia – EPDM (O‑ring)
• Przyłącza gwintowane: G2B (zewnętrzny) / Rp 1¼ (wewnętrzny) z dołączonymi śrubunkami i uszczelkami płaskimi
• Wymiary: L1 = 125 mm, L2 = 67,5 mm, L3 = 75 mm, H = 384 mm, E = 100 mm, F = 125 mm
• Masa: ok. 12,8 kg (z opakowaniem)
• Zgodność i zatwierdzenia: standard produktu EN 60730‑x; zgodność elektromagnetyczna do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym; zgodność EU (CE), RCM i EAC; dyrektywa PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE wg Art. 4, par. 3, uznana praktyka inżynierska); zatwierdzenie DVGW do wody pitnej.

Montaż i instalacja hydrauliczna

• Pozycja montażu: siłownik od pozycji pionowej do poziomej (odchylenie do 90°); nie dopuszcza się montażu z siłownikiem skierowanym w dół.
• Zastosowanie jako zawór mieszający: standardowa praca trójdrogowa z króćcami A, B i AB zgodnie z oznaczeniami na korpusie.
• Zastosowanie jako zawór przelotowy: króciec „B” należy zaślepić dostarczoną nakrętką, zaślepką i uszczelką – zawór pracuje wówczas jako przelotowy A → AB.
• Ograniczenia zastosowania: zawór nie może być stosowany jako zawór rozdzielający.
• Przyłącza: gwinty G2B / Rp 1¼ z dołączonymi śrubunkami podłączeniowymi z brązu / mosiądzu i uszczelkami płaskimi.
• Uszczelnianie połączeń: do połączeń gwintowych zaworu nie wolno stosować pakuł konopnych.
• Filtr zanieczyszczeń: przed zaworem zaleca się montaż filtra, co zwiększa niezawodność jego pracy.
• Izolacja termiczna: siłownika nie wolno zakrywać izolacją termiczną; izolację cieplną należy prowadzić tak, aby pozostawić siłownik niezaizolowany.
• Odcinki proste: w typowych obiegach hydraulicznych za zaworem zalecany jest odcinek prosty rzędu 10 × DN (min. 0,5 m), zgodnie z przykładami zastosowań.
• Uziemienie: instalacja hydrauliczna musi być uziemiona.
• Montaż modułu elektroniki: przed montażem lub demontażem modułu elektronicznego należy odłączyć zasilanie; po wymianie modułu konieczne jest przeprowadzenie kalibracji.

Obsługa i konserwacja

• Zawór z siłownikiem magnetycznym jest bezobsługowy; małe tarcie i trwała konstrukcja sprawiają, że nie są wymagane okresowe przeglądy.
• Trzpień zaworu uszczelniony jest przez bezobsługową dławnicę, zabezpieczającą przed wpływami zewnętrznymi.
• W przypadku zapalenia się czerwonej diody LED należy uruchomić procedurę kalibracji; jeśli błąd nie ustąpi, moduł elektroniczny należy wymienić na zamienny ASE12.
• Przed montażem lub demontażem modułu elektronicznego należy bezwzględnie odłączyć zasilanie zaworu.
• Dla pracy z czynnikami o temperaturze poniżej 0 °C wymagane jest zastosowanie podgrzewacza trzpienia Z366 (24 V AC / DC, 10 W).

Podsumowanie

Siemens MXG461B32-12 to trójdrogowy zawór regulacyjny PN16 DN 32 z magnetycznym siłownikiem, zaprojektowany do szybkiej i dokładnej regulacji przepływu w instalacjach ciepłej wody użytkowej, wody pitnej, grzewczej i zimnej. Zasilanie 24 V AC / DC, wybierane sygnały sterujące 0/2…10 V lub 0/4…20 mA, możliwość ustawienia charakterystyki liniowej lub stałoprocentowej, sygnał zwrotny położenia oraz sprężyna powrotna zamykająca kanał A → AB w stanie bez zasilania zapewniają wysoki poziom funkcjonalności i bezpieczeństwa. Fabryczne wyposażenie w śrubunki przyłączeniowe oraz bezobsługowa konstrukcja sprawiają, że MXG461B32-12 stanowi kompletne rozwiązanie do regulacji ciągłej w instalacjach ciepłej wody użytkowej, wody grzewczej i wody zimnej.
