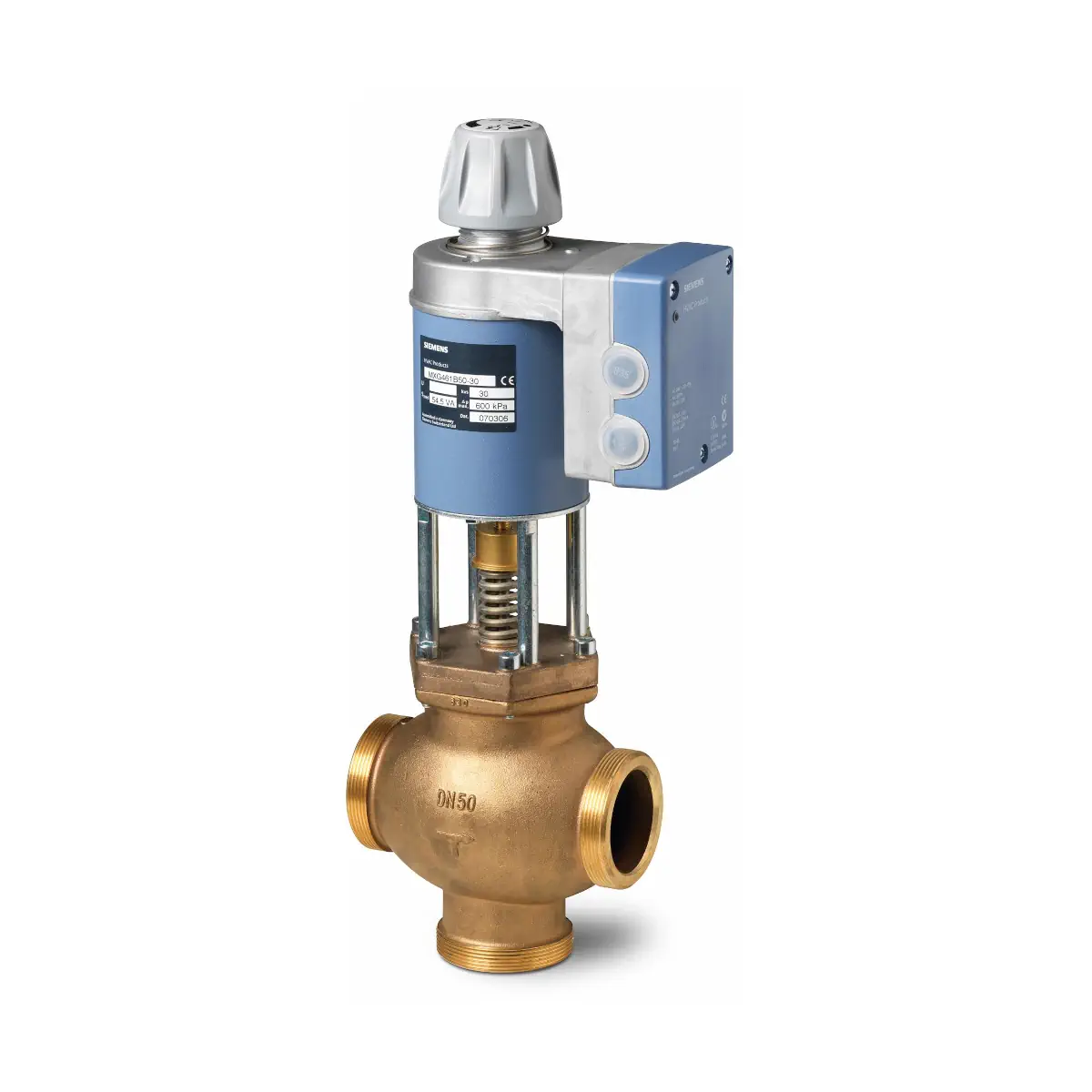

MXG461B15-1.5 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 1,5 [m3/h], przyłącza G1B / Rp½

MXG461B15-1.5 to trójdrogowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym serii Acvatix, o średnicy nominalnej DN 15 i współczynniku przepływu kVS = 1,5 m³/h. Przeznaczony jest do regulacji ciepłej wody użytkowej, wody pitnej, wody zimnej i gorącej oraz wody lodowej, z zatwierdzeniem DVGW do zastosowania z wodą pitną. Krótki czas przebiegu < 2 s, wysoka rozdzielczość skoku 1 : 1000, funkcja sprężyny powrotnej (A → AB zamknięte przy zaniku zasilania) oraz wybierana charakterystyka zaworu (stałoprocentowa lub liniowa) sprawiają, że jest to precyzyjne rozwiązanie do ciągłej regulacji w obiegach ciepłej wody użytkowej, grzewczych i chłodniczych.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: MXG461B15-1.5
• Typ: trójdrogowy zawór regulacyjny PN16 z fabrycznie montowanym siłownikiem magnetycznym (zawór gwintowany)
• Średnica nominalna DN: 15
• Współczynnik przepływu kVS: 1,5 m³/h
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1,6 MPa (16 bar)
• Maks. różnica ciśnienia w kanale regulacyjnym (Δpmax): 1000 kPa
• Maks. ciśnienie zamykające (ΔpS): 1000 kPa
• Tryb pracy: regulacja ciągła
• Położenie w stanie bez zasilania: kanał regulacyjny A → AB zamknięty (sprężyna powrotna)
• Czas przebiegu: < 2 s (pełny skok)
• Rozdzielczość skoku: 1 : 1000 (H = skok zaworu)
• Charakterystyka zaworu: wybierana – stałoprocentowa (ngl = 3 wg VDI/VDE 2173) lub liniowa (optymalizowana w zakresie małego otwarcia)
• Napięcie zasilania: 24 V AC ±20% (SELV / klasa 2) lub 20…30 V DC (SELV / PELV)
• Sygnał sterujący Y: wybierany – 0/2…10 V DC lub 0/4…20 mA DC (wejście napięciowe lub prądowe)
• Dodatkowe wejście sterujące Phs: 0…20 V DC z odcięciem fazy (do regulatorów Staefa), galwanicznie izolowane
• Wejście sterowania nadrzędnego Z: funkcja całkowitego otwarcia lub zamknięcia zaworu niezależnie od sygnału sterującego Y/Phs
• Sygnał zwrotny położenia U: 0/2…10 V DC lub 0/4…20 mA DC – zależnie od rezystancji obciążenia (Ri > 500 Ω: sygnał napięciowy, Ri < 500 Ω: sygnał prądowy)
• Pomiar skoku: indukcyjny, ciągły, z nieliniowością ±3% wartości końcowej
• Zakres temperatury czynnika: –20…130 °C
  – dla czynnika < 0 °C wymagany jest podgrzewacz trzpienia Z366 (24 V AC/DC, 10 W)
• Dopuszczalne czynniki: woda pitna, woda lodowa, woda zimna i gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody zgodnie z VDI 2035
• Poziom nieszczelności przy Δp = 0,1 MPa: A → AB ≤ 0,05% kVS; B → AB < 0,2% kVS (w zależności od warunków pracy)
• Położenie montażu: od pionowego do poziomego
• Stopień ochrony obudowy: IP31 (przy montażu od pionu do poziomu)
• Materiały korpusu: korpus i kołnierz łączący – stop miedzi CC499K (CuSn5Zn5Pb2-C), gniazdo i grzyb – stal CrNi, uszczelnienie trzpienia – EPDM (pierścień O-ring)
• Przyłącza hydrauliczne: gwint zewnętrzny G1B i gwint wewnętrzny Rp ½; w komplecie śrubunki podłączeniowe z brązu / mosiądzu z uszczelkami płaskimi
• Wymiary (przyłącza gwintowane): L1 = 80 mm, L2 = 42,5 mm, L3 = 50 mm, wysokość H ≈ 340 mm, E = 80 mm, F = 115 mm
• Masa: ok. 7,3 kg (z opakowaniem)
• Zatwierdzenia i normy: DVGW (nr rejestracyjny DW-6340BR0230), zgodność z EN 60730-x, wymaganiami PED 2014/68/EU (grupa płynów 2), kompatybilność elektromagnetyczna do środowisk mieszkalnych, handlowych i lekko uprzemysłowionych

Zastosowanie

MXG461B15-1.5 jest zaworem mieszającym lub przelotowym z fabrycznie zamontowanym siłownikiem magnetycznym. Dzięki bardzo krótkiemu czasowi reakcji i wysokiej rozdzielczości skoku przeznaczony jest do ciągłej regulacji:

• instalacji ciepłej wody użytkowej (woda sieciowa i woda w obiegach otwartych),
• obiegów wody grzewczej,
• układów wody zimnej i lodowej, w tym z dodatkiem środków przeciwzamarzaniowych.

Zawór może pracować jako:

• zawór mieszający trójdrogowy,
• zawór przelotowy dwudrogowy – po zaślepieniu króćca „B” dostarczoną nakrętką, zaślepką i uszczelką.

Układ z siłownikiem magnetycznym jest szczególnie przydatny w:

• obiegach mieszających (np. dla grup pompowych),
• obiegach mieszających z obejściem, np. w instalacjach ogrzewania podłogowego,
• obiegach wtryskowych z zaworem trójdrogowym lub przelotowym.

W stanie bez zasilania sprężyna powrotna zamyka kanał regulacyjny A → AB, co zapewnia bezpieczne położenie zaworu przy zaniku napięcia.

Funkcje i działanie

Siłownik magnetyczny z regulatorem położenia

• Sygnał sterujący Y lub sygnał z odcięciem fazy Phs jest w module elektroniki przetwarzany na sygnał, który wytwarza pole magnetyczne w uzwojeniu siłownika.
• Powstałe pole magnetyczne przemieszcza zworę do położenia wynikającego z działania pola magnetycznego, sprężyny powrotnej i sił hydraulicznych w zaworze.
• Przemieszczenie zwory przenoszone jest bezpośrednio na grzyb zaworu, dzięki czemu szybkie zmiany obciążenia są korygowane szybko i dokładnie.
• Położenie trzpienia zaworu jest mierzone indukcyjnie w sposób ciągły, a wewnętrzny regulator położenia koryguje pozycję przy każdym zaburzeniu w instalacji i generuje dokładny sygnał zwrotny U.
• Skok zaworu jest proporcjonalny do sygnału sterującego.

Sprężyna powrotna – funkcja bezpieczeństwa

• Po przerwaniu sygnału sterującego lub po awarii / wyłączeniu napięcia zasilającego sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Zapewnia to bezpieczne położenie zaworu np. w instalacjach przygotowania ciepłej wody użytkowej i obiegach grzewczych.

Sterowanie i sygnały

• Sygnał sterujący Y: wybierany przełącznikami DIP:
  • 0…10 V DC lub 2…10 V DC (wejście napięciowe),
  • 0…20 mA DC lub 4…20 mA DC (wejście prądowe).
• Wybór sygnału napięciowego lub prądowego (V / mA) oraz zakresu (0/2…10 V, 0/4…20 mA) realizowany jest przełącznikami DIP na module elektroniki.
• Wejście Phs (0…20 V DC z odcięciem fazy): umożliwia sterowanie z regulatorów Staefa; sygnał jest galwanicznie izolowany.
• Sygnał zwrotny położenia U:
  • 0/2…10 V DC przy rezystancji obciążenia Ri > 500 Ω,
  • 0/4…20 mA DC przy Ri < 500 Ω.

Wejście sterowania nadrzędnego Z – priorytet sygnału

• Z niepodłączone: zawór sterowany sygnałem Y lub sygnałem z odcięciem fazy Phs.
• Z połączone z G: kanał regulacyjny A → AB jest całkowicie otwarty (funkcja „pełne otwarcie”).
• Z połączone z G0: kanał regulacyjny A → AB jest całkowicie zamknięty (funkcja „zamknięcie”).
• Priorytet sygnałów:
  • pokrętło sterowania ręcznego („Man” / „Off”) ma priorytet nad wszystkimi sygnałami,
  • następnie działa sterowanie nadrzędne Z,
  • w dalszej kolejności sygnał Phs lub sterujący Y.

Charakterystyka i jakość regulacji

• Charakterystyka zaworu wybierana przełącznikami DIP:
  • stałoprocentowa (V_log, ngl = 3 wg VDI/VDE 2173),
  • liniowa (V_lin), zoptymalizowana w zakresie małego otwarcia.
• Wysoka rozdzielczość skoku 1 : 1000 oraz krótki czas przebiegu < 2 s zapewniają precyzyjną i stabilną regulację przepływu.

Sterowanie ręczne

• Sterowanie ręczne odbywa się za pomocą pokrętła na obudowie elektroniki.
• Po wciśnięciu (a) i obróceniu (b) pokrętła:
  • w kierunku zgodnym z ruchem wskazówek zegara – kanał A → AB można ręcznie otworzyć do położenia pomiędzy ok. 80 a 90%,
  • w kierunku przeciwnym do ruchu wskazówek zegara – siłownik zostaje wyłączony, a zawór zamknięty.
• W trybie sterowania ręcznego siłownik nie reaguje na sygnał nadrzędny Z, sygnał wejściowy Y ani sygnał z odcięciem fazy Phs; zielona dioda LED miga.
• Do automatycznej regulacji pokrętło musi być ustawione w położeniu „Auto” – wtedy dioda LED świeci światłem ciągłym na zielono.

Kalibracja

• Po wymianie modułu elektronicznego lub po obróceniu siłownika o 180° wymagana jest kalibracja układu elektronicznego.
• Pokrętło sterowania ręcznego musi być ustawione w położeniu „Auto”.
• Kalibracja uruchamiana jest przez zwarcie styków w otworze kalibracyjnym w płytce elektroniki; zawór przebiega wówczas cały zakres skoku i zapamiętuje położenia krańcowe.
• Podczas kalibracji zielona dioda LED miga przez ok. 10 s, po czym przechodzi w stan ciągły (praca normalna) lub pojawia się sygnalizacja błędu.

Wskazanie stanu pracy (LED)

• Zielona LED – świeci ciągle: tryb regulacji, praca normalna bez błędów.
• Zielona LED – miga: trwa kalibracja lub aktywne sterowanie ręczne („Man” / „Off”).
• Czerwona LED – świeci ciągle: błąd kalibracji lub błąd wewnętrzny – wymagane ponowne wykonanie kalibracji lub wymiana modułu elektronicznego.
• Czerwona LED – miga: awaria zasilania lub nieprawidłowa polaryzacja zasilania DC – należy sprawdzić sieć zasilającą i podłączenie.
• Obie diody zgaszone: brak zasilania lub awaria elektroniki – konieczne sprawdzenie zasilania i ewentualna wymiana modułu elektroniki.

Podłączenie elektryczne i okablowanie

• Rodzaj zasilania: tylko niskie napięcie bezpieczne SELV / PELV (24 V AC lub 20…30 V DC).
• Zaciski: śrubowe do przewodów o przekroju do 4 mm², minimalny przekrój 0,75 mm².
• Doprowadzenie kabli: 2 × otwór ∅20,5 mm (pod dławiki M20).
• Połączenie 4-żyłowe: zalecane w każdym przypadku, a przy zasilaniu prądem stałym obowiązkowe.
• Maksymalna długość kabla przy połączeniu 4-żyłowym (24 V):
  • przekrój 1,5 mm²: do ok. 60 m,
  • przekrój 2,5 mm²: do ok. 100 m,
  • przekrój 4,0 mm²: do ok. 160 m.
• Jeśli regulator i zawór zasilane są z oddzielnych źródeł, po stronie wtórnej uziemiony może być tylko jeden transformator.
• Instalacja hydrauliczna musi być uziemiona.

Montaż i instalacja

• Zawór dostarczany jest z instrukcją montażu.
• Możliwa praca jako zawór mieszający trójdrogowy lub jako zawór przelotowy (po zaślepieniu króćca „B” dostarczonym kompletem: nakrętka, zaślepka, uszczelka).
• Nie może być stosowany jako zawór rozdzielający – należy przestrzegać kierunku przepływu oznaczonego na korpusie.
• Zalecany jest montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności pracy.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Pozycja montażowa: od pionowej do poziomej (stopień ochrony IP31 obowiązuje dla tych pozycji montażu).
• Przy podłączeniach gwintowanych nie należy stosować pakuł konopnych do uszczelniania zaworu; zawór dostarczany jest z uszczelkami płaskimi.

Eksploatacja i konserwacja

• MXG461B15-1.5 jest urządzeniem bezobsługowym – małe tarcie i trwała konstrukcja eliminują konieczność okresowych przeglądów.
• Trzpień zaworu uszczelniony jest wobec środowiska zewnętrznego bezobsługową dławicą.
• W przypadku uszkodzenia elektroniki zaworu należy wymienić ją na zamienny moduł elektroniczny ASE12 (montowany zgodnie z dołączoną instrukcją).
• Przed montażem lub demontażem modułu elektronicznego należy odłączyć zasilanie, a po wymianie wykonać kalibrację.

Akcesoria opcjonalne

• Z366 – podgrzewacz trzpienia do czynników o temperaturze < 0 °C, zasilanie 24 V AC/DC, 10 W.
• ASE12 – zamienny moduł elektroniczny siłownika (do wymiany uszkodzonej elektroniki).

Podsumowanie

Siemens MXG461B15-1.5 to kompaktowy, trójdrogowy zawór regulacyjny PN16 DN 15 z wbudowanym siłownikiem magnetycznym, przeznaczony do precyzyjnej, ciągłej regulacji przepływu wody pitnej, ciepłej wody użytkowej, wody grzewczej oraz wody zimnej i lodowej. Zasilanie 24 V AC / DC, wybierane sygnały sterujące 0/2…10 V DC lub 0/4…20 mA DC, szybki czas przebiegu < 2 s, wysoka rozdzielczość skoku, funkcja sprężyny powrotnej (A → AB zamknięte bez zasilania), sygnał zwrotny położenia oraz wybieralna charakterystyka zaworu (stałoprocentowa lub liniowa) sprawiają, że jest to nowoczesny i niezawodny element regulacyjny do instalacji HVAC i systemów przygotowania ciepłej wody użytkowej.
