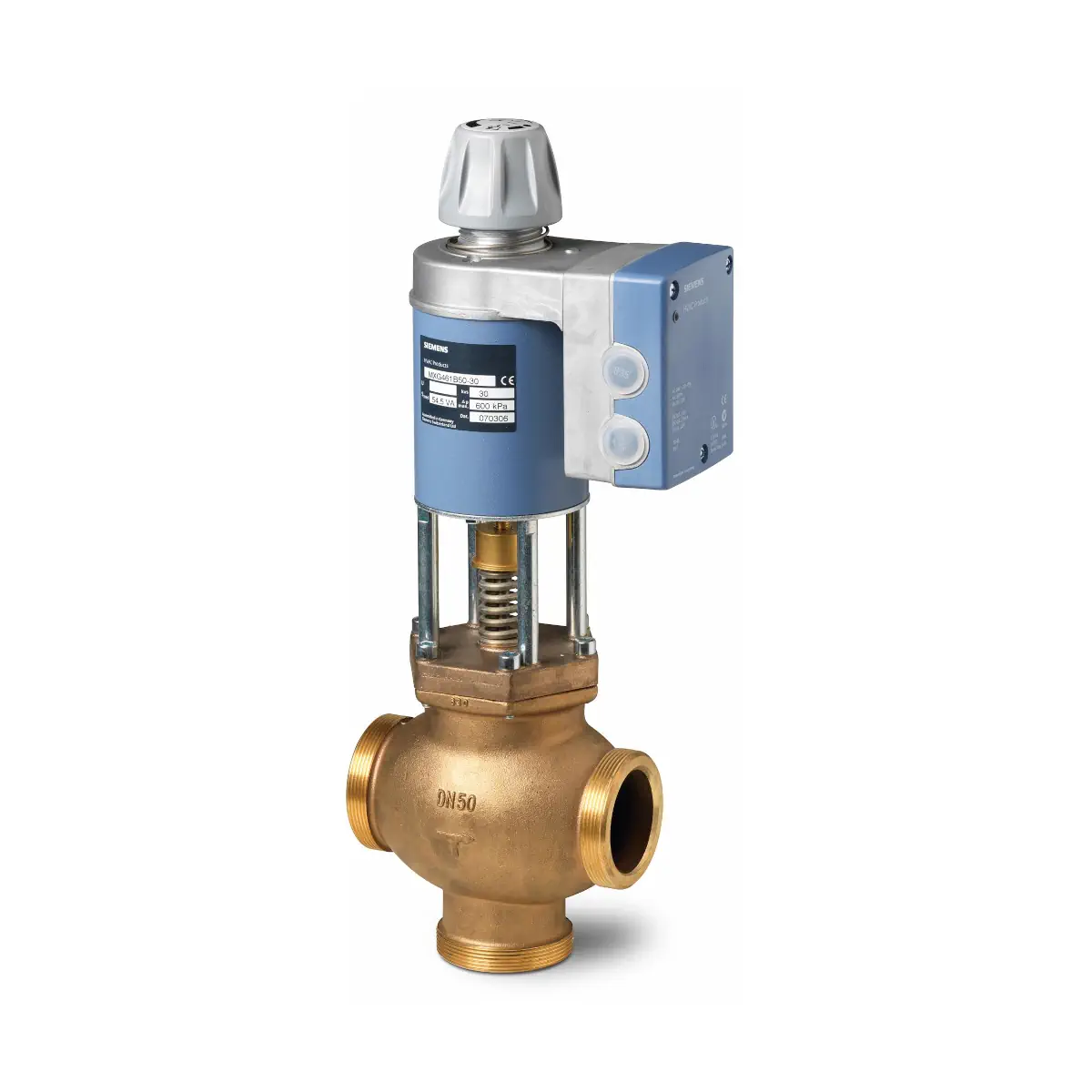

MXG461B50-30 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN50, kvs 30 [m3/h], przyłącza G2¾B / Rp2

MXG461B50-30 to trójdrogowy zawór regulacyjny PN16 z siłownikiem magnetycznym z rodziny ACVATIX, przeznaczony do regulacji ciągłej przepływu wody pitnej, wody zimnej i gorącej, wody lodowej oraz wody ze środkami przeciwzamarzaniowymi. Zawór jest zatwierdzony przez DVGW do zastosowań z wodą pitną i dostarczany w komplecie ze śrubunkami przyłączeniowymi. Dzięki bardzo krótkiemu czasowi przebiegu (< 2 s), wysokiej rozdzielczości skoku 1 : 1000 oraz sprężynie powrotnej zamykającej kanał A → AB przy zaniku zasilania, doskonale sprawdza się w instalacjach ciepłej wody użytkowej, grzewczych i chłodniczych wymagających szybkiej i precyzyjnej regulacji.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG461B50-30
• Typ: zawór regulacyjny trójdrogowy PN16 z fabrycznie zamontowanym siłownikiem magnetycznym
• Średnica nominalna DN: 50
• Współczynnik przepływu kVS: 30 m³/h
• Maks. różnica ciśnień w kanale regulacyjnym (∆pmax): 600 kPa (6 bar)
• Maks. różnica ciśnień zamykająca (∆pS): 600 kPa (6 bar)
• Ciśnienie nominalne korpusu: PN16, dopuszczalne ciśnienie robocze 1,6 MPa (16 bar)
• Czas przebiegu: < 2 s w całym zakresie skoku
• Rozdzielczość skoku: 1 : 1000 (ciągła regulacja położenia)
• Charakterystyka zaworu: wybierana – stałoprocentowa (ngl = 3 wg VDI/VDE 2173) lub liniowa, zoptymalizowana przy małych otwarciach
• Położenie przy zaniku zasilania: kanał regulacyjny A → AB zamknięty (sprężyna powrotna)
• Napięcie zasilające: 24 V AC ±20% (SELV / klasa 2) lub 20…30 V DC (SELV/PELV)
• Sygnał sterujący Y: wybierany 0/2…10 V DC lub 0/4…20 mA DC
• Dodatkowe wejście sterujące: 0…20 V DC z odcięciem fazy (Phs), m.in. do regulatorów Staefa
• Sygnał zwrotny położenia U: 0/2…10 V DC lub 0/4…20 mA DC, z indukcyjnym pomiarem skoku (nieliniowość ±3% wartości końcowej)
• Wskazanie stanu pracy: zielona / czerwona dioda LED (praca, kalibracja, tryb ręczny, błędy, zasilanie)
• Możliwość sterowania ręcznego: pokrętło z pozycjami Auto / Man / Off, możliwość ręcznego otwarcia A → AB do 80…90%
• Budowa bezobsługowa: niskie tarcie, trwała konstrukcja, bezobsługowa dławnica trzpienia
• Śrubunki w komplecie: przyłącza gwintowane z mosiądzu / brązu z uszczelkami i zaślepką króćca B do pracy jako zawór przelotowy
• Stopień ochrony obudowy: IP31 (przy montażu od pionu do poziomu)
• Zatwierdzenie do wody pitnej: DVGW, nr rejestracyjny DW-6340BR0230

Zastosowanie

MXG461B50-30 jest zaworem mieszającym lub przelotowym z wbudowanym siłownikiem magnetycznym i elektroniką regulacyjną, przeznaczonym do:

• instalacji ciepłej wody użytkowej (woda sieciowa i obiegi otwarte),
• układów grzewczych,
• instalacji wody zimnej i wody lodowej,
• układów z wodą ze środkami przeciwzamarzaniowymi, przy zachowaniu jakości wody wg VDI 2035.

Zawór spełnia wymagania dla wody pitnej (zatwierdzenie DVGW) i dzięki krótkim czasom przebiegu, wysokiej rozdzielczości skoku oraz szerokiemu zakresowi regulacji stanowi rozwiązanie do regulacji ciągłej w obiegach ciepłej wody użytkowej, grzewczych i chłodniczych.

Zawór jest dostarczany jako trójdrogowy (A, B → AB), ale może pracować także jako zawór przelotowy (A → AB) – króciec B należy wówczas zaślepić za pomocą dostarczonej nakrętki, zaślepki i uszczelki. Zaworu nie wolno stosować jako zaworu rozdzielającego.

Funkcje i działanie

Magnetyczny siłownik z regulacją ciągłą

• Sygnał sterujący (lub sygnał z odcięciem fazy) jest w module elektroniki przetwarzany na sygnał z odcięciem fazy zasilający uzwojenie siłownika.
• Wytworzone pole magnetyczne przemieszcza zworę do położenia wynikającego z równowagi sił (pole magnetyczne, sprężyna, siły hydrauliczne), co bezpośrednio przesuwa grzyb regulacyjny zaworu.
• Siłownik reaguje bardzo szybko na zmiany sygnału, a wysoka rozdzielczość 1 : 1000 umożliwia precyzyjną regulację nawet przy niewielkich otwarciach.

Charakterystyka regulacji

• Charakterystykę zaworu można przełączać przełącznikiem DIP:
  • stałoprocentowa (V.log) – ustawienie fabryczne, ngl = 3 wg VDI/VDE 2173,
  • liniowa (V.lin) – zoptymalizowana w zakresie małych otwarć.
• Realna charakterystyka przepływu jest proporcjonalna do sygnału sterującego (0/2…10 V lub 0/4…20 mA) w zależności od wybranego trybu.

Sprężyna powrotna i położenie bez zasilania

• Przy zaniku sygnału sterującego lub awarii/wyłączeniu napięcia zasilającego, sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Zapewnia to bezpieczne zamknięcie przepływu przez kanał regulacyjny przy użyciu zaworu jako mieszającego lub przelotowego.

Sterowanie i sygnały wejściowe

• Sygnał sterujący Y:
  • 0…10 V DC lub 2…10 V DC (wybór zakresem),
  • 0…20 mA DC lub 4…20 mA DC (wybór zakresem),
  • wybór typu sygnału (napięciowy / prądowy) oraz zakresu (0/2…10 V, 0/4…20 mA) następuje przełącznikami DIP (ustawienie fabryczne: sygnał napięciowy 0…10 V / 0…20 mA).
• Wejście Phs (0…20 V DC z odcięciem fazy) – specjalne wejście do współpracy m.in. z regulatorami Staefa; może zastępować sygnał Y.
• Wejście sterowania nadrzędnego Z:
  • przy niepodłączonym Z – zawór sterowany jest sygnałem Y lub Phs,
  • po połączeniu Z z G – zawór całkowicie otwiera kanał A → AB,
  • po połączeniu Z z G0 – zawór całkowicie zamyka kanał A → AB.
• W przypadku zasilania prądem stałym wymagane jest połączenie 4‑żyłowe.

Sygnał zwrotny położenia

• Położenie trzpienia zaworu jest mierzone indukcyjnie w sposób ciągły.
• Na tej podstawie generowany jest sygnał zwrotny U:
  • 0/2…10 V DC przy rezystancji obciążenia Ri > 500 Ω,
  • 0/4…20 mA DC przy Ri ≤ 500 Ω.
• Nieliniowość sygnału zwrotnego wynosi ±3% wartości końcowej.
• Umożliwia to dokładny nadzór i sprzężenie zwrotne położenia zaworu przez regulator nadrzędny.

Sterowanie ręczne

• Pokrętło na obudowie elektroniki umożliwia sterowanie ręczne:
  • po wciśnięciu i obróceniu w kierunku zgodnym z ruchem wskazówek zegara – ręczne otwarcie kanału A → AB do położenia ok. 80…90%,
  • po wciśnięciu i obróceniu w kierunku przeciwnym do ruchu wskazówek zegara – zamknięcie zaworu i wyłączenie reakcji siłownika.
• W trybie ręcznym siłownik nie reaguje na sygnał sterowania nadrzędnego Z ani na sygnał Y/Phs.
• Pokrętło musi być ustawione w pozycji „Auto” dla normalnej regulacji automatycznej.

Kalibracja i sygnalizacja LED

• Po wymianie modułu elektronicznego ASE12 lub po obróceniu siłownika o 180° wymagana jest kalibracja:
  • rozpoczyna się po zwarciu styków w otworze kalibracyjnym na płytce drukowanej,
  • zawór przechodzi cały skok, zapamiętując położenia krańcowe.
• Podczas kalibracji zielona dioda LED miga (ok. 10 s).
• Wskazania LED:
  • zielona, świeci ciągle – praca w trybie automatycznym, brak błędów,
  • zielona, miga – kalibracja lub tryb sterowania ręcznego,
  • czerwona, świeci ciągle – błąd kalibracji lub błąd wewnętrzny (wymagana kalibracja lub wymiana modułu elektronicznego),
  • czerwona, miga – awaria zasilania (napięcie/faza poza zakresem lub nieprawidłowe podłączenie biegunów przy DC),
  • obie zgaszone – brak zasilania lub uszkodzenie elektroniki.

Podłączenie elektryczne i okablowanie

• Napięcie zasilające:
  • 24 V AC ±20%, 45…65 Hz (SELV lub klasa 2),
  • 20…30 V DC (SELV/PELV), pobór prądu przy 24 V DC: ok. 0,5 A / 4 A (maks.).
• Moc i zabezpieczenia dla MXG461B50-30:
  • nominalna moc pozorna SNA: 65 VA,
  • typowy pobór mocy Pmed: 26 W,
  • minimalna moc transformatora AC STR: ≥ 100 VA,
  • minimalna moc zasilacza DC PTR: ≥ 70 W,
  • wymagany bezpiecznik zwłoczny IF: 6,3 A,
  • zewnętrzne zabezpieczenie linii: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do 10 A.
• Przekroje przewodów i maks. długości kabli (24 V AC / DC):
  • 1,5 mm² – do 30 m,
  • 2,5 mm² – do 50 m,
  • 4,0 mm² – do 80 m.
• Doprowadzenie kabli: 2 × otwór ∅ 20,5 mm (pod dławiki M20).
• Zaciski podłączeniowe: śrubowe, do przewodów do 4 mm², minimalny przekrój przewodu 0,75 mm².
• Dostępne zaciski m.in. dla:
  • zasilania 24 V AC / 20…30 V DC (G, G0),
  • sygnału sterującego Y (0/2…10 V, 0/4…20 mA),
  • sygnału zwrotnego U (0/2…10 V, 0/4…20 mA),
  • wejścia nadrzędnego Z,
  • sygnału z odcięciem fazy (V, Phs).
• Przy zasilaniu z osobnych źródeł regulatora i zaworu tylko jeden transformator może być uziemiony po stronie wtórnej.
• Połączenie 4‑żyłowe (z osobnym przewodem sygnałowym) jest zalecane w każdym przypadku i wymagane przy zasilaniu DC.

Dane techniczne

• Model: MXG461B50-30
• DN: 50
• kVS: 30 m³/h
• Ciśnienie nominalne: PN16 wg EN 1333, dopuszczalne ciśnienie robocze 1,6 MPa (16 bar)
• Maks. różnica ciśnień w kanale A → AB (Δpmax): 600 kPa
• Maks. ciśnienie zamykające (ΔpS): 600 kPa
• Poziom nieszczelności przy Δp = 0,1 MPa (1 bar):
  • A → AB: maks. 0,05% kVS,
  • B → AB: < 0,2% kVS (w zależności od warunków pracy).
• Charakterystyka zaworu: stałoprocentowa (ngl = 3) lub liniowa (wybierana przełącznikiem DIP)
• Tryb sterowania: ciągły (proporcjonalny do sygnału wejściowego)
• Położenie przy zaniku zasilania: A → AB zamknięte (sprężyna powrotna)
• Rozdzielczość skoku: ∆H/H100 = 1 : 1000
• Temperatura czynnika: –20…130 °C
  • dla temperatur < 0 °C wymagany jest podgrzewacz trzpienia Z366 (24 V AC/DC, 10 W).
• Dozwolone czynniki: woda pitna, woda lodowa, woda zimna i gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura otoczenia (praca): –5…45 °C
• Temperatura transportu i składowania: –25…70 °C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP31 (pozycja montażu od pionowej do poziomej) wg EN 60529
• Odporność na wibracje: wg IEC 60068‑2‑6 (1 g, 1…100 Hz)
• Materiały:
  • korpus zaworu i kołnierz łączący: CC499K (CuSn5Zn5Pb2‑C),
  • gniazdo / grzyb: stal CrNi,
  • uszczelnienie trzpienia: EPDM (pierścień O‑ring),
  • śrubunki przyłączeniowe: brąz / mosiądz.
• Zgodność i zatwierdzenia:
  • standard produktu EN 60730‑x,
  • zgodność EU (CE), RCM, EAC,
  • zgodność z UL 873 oraz CSA C22.2 No. 24,
  • DVGW – zatwierdzenie do wody pitnej (nr DW‑6340BR0230).

Montaż i instalacja

• Pozycja montażu: od pionowej do poziomej (±90°); zachowany stopień ochrony IP31.
• Zaleca się montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności pracy.
• Zastosowanie jako zawór przelotowy:
  • zawór dostarczany jest jako trójdrogowy,
  • do pracy jako zawór przelotowy króciec B należy zaślepić dostarczoną nakrętką, zaślepką i uszczelką.
• Kierunek przepływu: konieczne jest przestrzeganie oznaczeń króćców (A, B, AB) i schematu przepływu – zawór nie może pracować jako rozdzielający.
• Przyłącza gwintowane: zgodne z ISO 228/1 (gwint zewnętrzny G) oraz ISO 7/1 (gwint wewnętrzny Rp); śrubunki wg ISO 49 / DIN 2950 (z uszczelkami płaskimi).
• Do uszczelniania połączeń gwintowanych zaworu nie stosować pakuł konopnych.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Zawór jest bezobsługowy – brak konieczności okresowych przeglądów; trzpień uszczelniony jest bezobsługową dławnicą.
• W razie uszkodzenia elektroniki zaworu należy wymienić ją na moduł ASE12 i wykonać kalibrację.
• Przed montażem lub demontażem modułu elektronicznego zasilanie musi być odłączone.

Wymiary i masa MXG461B50-30

• Gwint zewnętrzny korpusu: G 2¾B (wg ISO 228/1)
• Gwint wewnętrzny króćców przyłączeniowych: Rp 2 (wg ISO 7/1)
• Długość korpusu L1: 170 mm
• Długość śrubunku L2: 93,5 mm
• Długość L3*: 108 mm (*przy stosowaniu jako zawór przelotowy)
• Wysokość całkowita H (z siłownikiem): ok. 402 mm
• Rozstaw przyłączy E: 100 mm
• Szerokość F: 125 mm
• Masa (z opakowaniem): ok. 18,6 kg

Podsumowanie

Siemens MXG461B50-30 to kompletne rozwiązanie łączące trójdrogowy zawór regulacyjny DN50 PN16 z magnetycznym siłownikiem na 24 V AC / 20…30 V DC, przeznaczone do wymagających instalacji wodnych, w tym układów ciepłej wody użytkowej z wodą pitną. Bardzo krótki czas przebiegu (< 2 s), wysoka rozdzielczość skoku 1 : 1000, wybieralne charakterystyki (stałoprocentowa / liniowa), sprężyna powrotna zamykająca A → AB przy zaniku zasilania oraz dokładny sygnał zwrotny położenia (0/2…10 V lub 0/4…20 mA) sprawiają, że jest to nowoczesny, precyzyjny i bezobsługowy element regulacyjny do profesjonalnych instalacji HVAC z wodą pitną, zimną, gorącą i lodową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE) oraz zatwierdzenie DVGW do zastosowań z wodą pitną.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie elektryczne, uruchomienie oraz serwis mogą być wykonywane wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacyjnymi.
• Urządzenie jest zasilane napięciem 24 V AC lub 20...30 V DC. Stosować wyłącznie bezpieczne niskie napięcie SELV/PELV.
• Przed montażem, demontażem modułu elektronicznego lub pracami serwisowymi należy odłączyć zasilanie.
• W przypadku zasilania prądem stałym należy obowiązkowo stosować połączenie 4-żyłowe. Połączenie 4-żyłowe jest zalecane również dla optymalnej regulacji.
• Połączenia elektryczne należy wykonywać zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie lub niewłaściwe parametry zasilania mogą spowodować błąd działania lub uszkodzenie urządzenia.
• Jeżeli regulator i zawór są zasilane z oddzielnych źródeł, tylko jeden transformator może być uziemiony po stronie wtórnej.
• Instalacja hydrauliczna musi być uziemiona.
• Zawór może pracować wyłącznie jako mieszający lub przelotowy; nie wolno stosować go jako zaworu rozdzielającego. Należy bezwzględnie przestrzegać kierunku przepływu.
• Model MXG461B50-30 jest dostarczany jako zawór trójdrogowy; przy zastosowaniu jako zawór przelotowy króciec „B” należy zaślepić wyłącznie przy użyciu dostarczonych elementów.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym: od pionowego do poziomego. Stopień ochrony obudowy IP31 obowiązuje dla tej pozycji montażu.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Do uszczelniania połączeń gwintowych zaworu nie stosować pakuł konopnych.
• Przed zaworem powinien być zamontowany filtr zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Urządzenie jest wyposażone w sprężynę powrotną. W przypadku zaniku sygnału sterującego, awarii lub wyłączenia zasilania kanał regulacyjny A → AB zostaje automatycznie zamknięty. Należy uwzględnić możliwość samoczynnej zmiany położenia elementu wykonawczego.
• Podczas sterowania ręcznego siłownik nie reaguje na sygnały sterujące. Do pracy automatycznej pokrętło musi być ustawione w położeniu „Auto”.
• Po wymianie modułu elektronicznego lub obróceniu siłownika o 180° należy wykonać kalibrację zgodnie z instrukcją producenta.
• W przypadku zapalenia czerwonej diody LED należy przeprowadzić kalibrację lub wymienić moduł elektroniczny zgodnie z dokumentacją producenta.
• Dopuszczalne medium: woda pitna, woda lodowa, woda zimna i gorąca oraz woda ze środkami przeciwzamarzaniowymi. Dla czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia Z366.
• Zakres temperatury czynnika dla modelu MXG461B50-30 wynosi od -20 do +130 °C. Dopuszczalne ciśnienie robocze wynosi 16 bar (PN16).
• W przypadku silnych wstrząsów należy stosować kable elastyczne ze względów bezpieczeństwa.
• Należy przestrzegać danych technicznych dotyczących instalacji. Nieprzestrzeganie wymagań może prowadzić do nieprawidłowej pracy urządzenia i utraty odpowiedzialności producenta.
