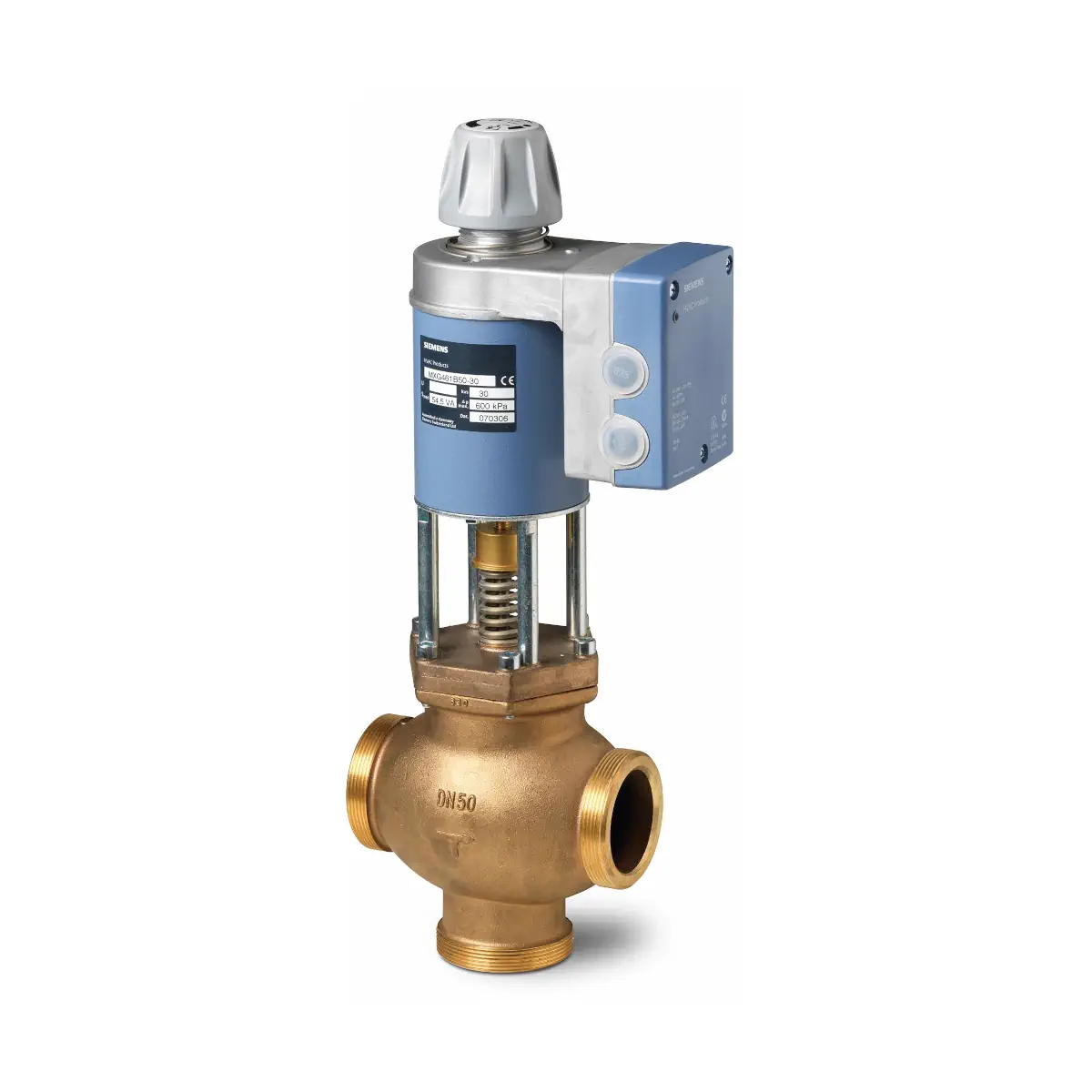

MXG461B25-8 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN25, kvs 8 m3/h, przyłącza G1½B / Rp1

Siemens MXG461B25-8 to trójdrogowy zawór regulacyjny PN16 z wbudowanym siłownikiem magnetycznym, przeznaczony do precyzyjnej regulacji przepływu ciepłej wody użytkowej, wody pitnej, wody zimnej i gorącej oraz wody lodowej. Zawór ma średnicę DN 25, współczynnik przepływu kVS = 8 m³/h, zasilanie 24 V AC / 20…30 V DC, sygnał sterujący 0/2…10 V DC lub 0/4…20 mA DC oraz bardzo krótki czas przebiegu < 2 s. Konstrukcja została zatwierdzona przez DVGW do zastosowań z wodą pitną i dostarczana jest w komplecie ze śrubunkami przyłączeniowymi.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix MXG461B..
• Model: MXG461B25-8
• Typ: trójdrogowy zawór regulacyjny z siłownikiem magnetycznym
• Przeznaczenie: regulacja ciągła w instalacjach ciepłej wody użytkowej (woda sieciowa i obiegi otwarte), wody grzewczej, wody zimnej i lodowej
• Zatwierdzenie do wody pitnej: DVGW (nr rejestracyjny DW-6340BR0230)
• Średnica nominalna DN: 25
• Współczynnik przepływu kVS: 8 m³/h
• Ciśnienie nominalne zaworu: PN16 (1,6 MPa)
• Maks. różnica ciśnień Δpmax: 700 kPa (dla kanału regulacyjnego w całym zakresie skoku)
• Maks. ciśnienie zamykające ΔpS: 700 kPa (przy którym sprężyna jeszcze niezawodnie zamyka zawór)
• Zakres temperatury medium: –20…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia Z366)
• Dopuszczalne media: woda pitna, woda lodowa, woda zimna i gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Charakterystyka zaworu: wybierana – stałoprocentowa (V.log, ngl = 3) lub liniowa (V.lin), optymalizowana w zakresie małego otwarcia
• Zakres regulacji (rozdzielczość skoku): 1 : 1000
• Tryb sterowania: ciągły (proporcjonalny do sygnału sterującego)
• Położenie bez zasilania: kanał regulacyjny A → AB zamknięty (sprężyna powrotna)
• Czas przebiegu: < 2 s (pełny skok)
• Napięcie zasilania: 24 V AC ±20%, 45…65 Hz lub 20…30 V DC (tylko niskie napięcie bezpieczne SELV/PELV lub klasa 2)
• Typowe zużycie mocy: ok. 15 W
• Nominalna moc pozorna: ok. 33 VA
• Wymagany bezpiecznik: zwłoczny 3,15 A (zasilanie 24 V)
• Wejścia sterujące: sygnał analogowy Y (0/2…10 V DC lub 0/4…20 mA DC) oraz wejście 0…20 V DC Phs z odcięciem fazy (regulatory Staefa)
• Sygnał zwrotny położenia U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Sprzężenie zwrotne: indukcyjny pomiar skoku z nieliniowością ±3% wartości końcowej
• Sygnały stałoprądowe: przy 24 V DC pobór prądu ok. 0,5 A / 4 A (maks.)
• Stopień ochrony obudowy: IP31 (dla pozycji montażu od pionowej do poziomej)
• Przyłącza hydrauliczne: gwint zewnętrzny G1½B oraz śrubunki z gwintem wewnętrznym Rp 1 (wg ISO 228/1 i ISO 7/1, śrubunki w komplecie z uszczelkami płaskimi)
• Korpus zaworu / kołnierz łączący: stop miedzi CC499K (CuSn5Zn5Pb2-C)
• Gniazdo / grzyb: stal CrNi
• Uszczelnienie trzpienia: pierścień O-ring z EPDM
• Orientacja montażu: od pionowej do poziomej
• Wymiary (DN 25): długość korpusu L1 = 110 mm, L2 = 56,5 mm, L3 = 64 mm, wysokość całkowita H ≈ 346 mm, szerokość E = 80 mm, F = 115 mm
• Masa (z opakowaniem): ok. 8,5 kg

Zastosowanie

MXG461B25-8 jest zaworem mieszającym lub przelotowym z fabrycznie zamontowanym siłownikiem magnetycznym i wbudowaną elektroniką regulacyjną. Dzięki krótkiemu czasowi przebiegu, wysokiej rozdzielczości skoku i szerokiemu zakresowi regulacji idealnie nadaje się do:

• regulacji ciągłej w instalacjach ciepłej wody użytkowej (woda sieciowa oraz obiegi otwarte),
• układów ogrzewania z obiegami mieszającymi lub wtryskowymi,
• obiegów wody zimnej i lodowej w systemach HVAC,
• aplikacji wymagających dopuszczenia DVGW do wody pitnej.

Zawór może pracować jako:

• zawór trójdrogowy mieszający – standardowa konfiguracja (króćce A, B, AB),
• zawór przelotowy (2-drogowy) – po zaślepieniu króćca B dostarczoną w komplecie nakrętką, zaślepką i uszczelką.

Konstrukcja nie jest przeznaczona do pracy jako zawór rozdzielający.

Funkcje i działanie

Siłownik magnetyczny i regulacja ciągła

• Sygnał sterujący Y (napięciowy lub prądowy) przetwarzany jest w module elektronicznym na sygnał z odcięciem fazy, który steruje uzwojeniem siłownika magnetycznego.
• Powstające pole magnetyczne przemieszcza zworę do położenia wynikającego z równowagi sił (pole magnetyczne, sprężyna powrotna, siły hydrauliczne), bezpośrednio poruszając grzybem zaworu.
• Położenie trzpienia zaworu jest ciągle mierzone indukcyjnie, a wewnętrzny regulator położenia szybko koryguje pozycję przy każdym zaburzeniu.
• Skok zaworu jest proporcjonalny do sygnału sterującego, a wysoka rozdzielczość 1 : 1000 pozwala na bardzo precyzyjną regulację nawet przy małych przepływach.

Sprężyna powrotna i funkcja bezpieczeństwa

• W stanie bez zasilania lub przy zaniku sygnału sterującego sprężyna powrotna automatycznie zamyka kanał regulacyjny A → AB.
• Funkcja ta zapewnia bezpieczne zamknięcie przepływu przez kanał regulacyjny przy awarii zasilania lub uszkodzeniu sygnału sterującego.

Sterowanie ręczne

• Zawór wyposażony jest w pokrętło sterowania ręcznego z położeniami: „Auto”, „Man” i „Off”.
• Po wciśnięciu (a) i obróceniu (b) pokrętła:
  • zgodnie z ruchem wskazówek zegara – kanał A → AB można ręcznie otworzyć do położenia między ok. 80 a 90% skoku,
  • przeciwnie do ruchu wskazówek zegara – siłownik zostaje wyłączony, a zawór zamknięty.
• W trybie sterowania ręcznego siłownik nie reaguje ani na sygnał nadrzędny Z, ani na sygnał wejściowy Y, ani na sygnał z odcięciem fazy Phs.
• Aby przywrócić automatyczną regulację, pokrętło musi być ustawione w położeniu „Auto”.

Konfiguracja przełącznikami DIP

W module elektroniki znajdują się przełączniki DIP umożliwiające dopasowanie zaworu MXG461B25-8 do wymagań instalacji:

• Wybór typu sygnału sterującego Y: napięciowy (0/2…10 V DC) lub prądowy (0/4…20 mA DC).
• Wybór zakresu sygnału Y i U: 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA.
• Wybór charakterystyki zaworu: stałoprocentowa (V.log – ustawienie fabryczne) lub liniowa (V.lin).

Fabryczne ustawienia obejmują sterowanie sygnałem napięciowym 0…10 V oraz charakterystykę stałoprocentową.

Wejście sterowania nadrzędnego Z i priorytet sygnałów

• Wejście Z umożliwia nadrzędne wymuszenie położenia zaworu:
  • Z niepodłączone – zawór sterowany sygnałem Y lub sygnałem z odcięciem fazy Phs,
  • Z połączone z G – kanał regulacyjny A → AB całkowicie otwarty,
  • Z połączone z G0 – kanał regulacyjny A → AB zamknięty.
• Priorytet sygnałów:
  1. pokrętło sterowania ręcznego („Man” / „Off”),
  2. sterowanie nadrzędne Z,
  3. sygnał z odcięciem fazy Phs,
  4. sygnał analogowy Y.

Kalibracja i sygnalizacja LED

• Po wymianie modułu elektronicznego lub po obróceniu siłownika o 180° konieczne jest przeprowadzenie kalibracji.
• Kalibracja rozpoczyna się po zwarciu styków w otworze kalibracyjnym w obwodzie drukowanym za pomocą wkrętaka (pokrętło w położeniu „Auto”).
• Podczas kalibracji zawór przebiega pełny skok, zapamiętując krańcowe położenia; zielona dioda LED miga przez ok. 10 s.

Wskazanie stanu pracy (LED):

• Zielona LED świeci ciągle: normalny tryb regulacji, praca bez błędów.
• Zielona LED miga: trwa kalibracja lub włączony tryb sterowania ręcznego.
• Czerwona LED świeci ciągle: błąd kalibracji lub błąd wewnętrzny – wymagana ponowna kalibracja lub wymiana modułu elektronicznego.
• Czerwona LED miga: awaria zasilania (poza zakresem napięcia/częstotliwości) lub błędna polaryzacja zasilania DC – należy sprawdzić zasilanie.
• Obie diody zgaszone: brak zasilania lub awaria elektroniki – wymagane sprawdzenie sieci zasilającej lub wymiana modułu elektronicznego.

Podłączenie elektryczne i okablowanie

• Doprowadzenie kabli: 2 x ø20,5 mm (pod dławice M20).
• Zaciski podłączeniowe: śrubowe, do przewodów o przekroju do 4 mm².
• Minimalny przekrój przewodu: 0,75 mm².
• Napięcie zasilające: 24 V AC (SELV / klasa 2) lub 20…30 V DC – tylko niskie napięcie bezpieczne.
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Maksymalna długość przewodu zasilającego (24 V, miedź):
  • ok. 60 m przy 1,5 mm²,
  • ok. 100 m przy 2,5 mm²,
  • ok. 160 m przy 4,0 mm².
• Przy połączeniu 4-żyłowym maksymalna długość oddzielnego kabla sygnałowego 1,5 mm² wynosi ok. 200 m.
• Połączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami i ze schematem połączeń producenta.
• W przypadku zasilania prądem stałym wymagane jest połączenie 4-żyłowe.

Dane techniczne (podsumowanie)

• Model: MXG461B25-8
• DN: 25
• kVS: 8 m³/h
• Ciśnienie nominalne PN: 16 bar
• Δpmax / ΔpS: 700 / 700 kPa
• Medium: woda pitna, woda zimna, gorąca, lodowa, woda z inhibitorami zamarzania
• Temperatura medium: –20…130 °C (dla < 0 °C wymagany podgrzewacz trzpienia Z366)
• Położenie bez zasilania: A → AB zamknięte (sprężyna powrotna)
• Charakterystyka: stałoprocentowa lub liniowa (wybierana przełącznikiem DIP)
• Zakres regulacji skoku: 1 : 1000
• Czas przebiegu: < 2 s
• Zasilanie: 24 V AC ±20%, 45…65 Hz lub 20…30 V DC (SELV / PELV)
• Typowy pobór mocy: ok. 15 W (zawór w pracy), < 1 W w stanie czuwania (zawór zamknięty)
• Wejście sterujące Y: 0/2…10 V DC (100 kΩ // 5 nF, obciążenie < 0,1 mA) lub 0/4…20 mA DC (240 Ω // 5 nF)
• Wejście nadrzędne Z: impedancja ok. 22 kΩ; zamknięcie zaworu przy Z–G0 (< 1 V AC / < 0,8 V DC), otwarcie przy Z–G (> 6 V AC / > 5 V DC)
• Sygnał zwrotny U: 0/2…10 V DC (Ri > 500 Ω) lub 0/4…20 mA DC (Ri ≤ 500 Ω)
• Stopień ochrony: IP31 (pozycja montażu od pionowej do poziomej)
• Temperatura otoczenia (praca): –5…45 °C
• Temperatura otoczenia (transport / składowanie): –25…70 °C / –5…45 °C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Odporność na wibracje: wg IEC 60068-2-6 (przyspieszenie 1 g, 1…100 Hz)
• Normy i zgodności: EN 60730-x, kompatybilność elektromagnetyczna dla środowiska mieszkalnego, handlowego i lekko uprzemysłowionego, oznakowanie CE, RCM, EAC, zgodność z UL 873 i CSA C22.2 No. 24
• Zatwierdzenie DVGW: DW-6340BR0230 (zastosowanie do wody pitnej)
• Materiał korpusu: CC499K (CuSn5Zn5Pb2-C)
• Przyłącza: G1½B / Rp 1, śrubunki brąz / mosiądz z uszczelkami płaskimi (w komplecie)
• Masa z opakowaniem: ok. 8,5 kg

Montaż i instalacja hydrauliczna

• Zawór dostarczany jest z fabrycznie zamontowanym siłownikiem magnetycznym; siłownik nie może być demontowany z korpusu zaworu.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Zawór może być stosowany jako mieszający lub przelotowy (po zaślepieniu króćca B dostarczoną zaślepką); nie wolno stosować go jako zaworu rozdzielającego.
• Należy przestrzegać kierunku przepływu oznaczonego na korpusie.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Do uszczelniania połączeń gwintowych zaworu nie stosować pakuł konopnych.
• Orientacja montażowa: od pionowej do poziomej; stopień ochrony IP31 obowiązuje przy montażu zgodnie z zaleceniami.

Wyposażenie dodatkowe (opcjonalne)

• Podgrzewacz trzpienia Z366: 24 V AC / DC, 10 W – wymagany przy pracy z medium o temperaturze poniżej 0 °C; dostarczany w oddzielnym opakowaniu.
• Zamienny moduł elektroniczny ASE12: stosowany w przypadku awarii elektroniki zaworu; wymaga ponownej kalibracji po montażu.

Eksploatacja i konserwacja

• Zawór nie wymaga okresowej konserwacji; małe tarcie i trwała budowa zapewniają długą żywotność.
• Trzpień zaworu jest uszczelniony bezobsługową dławnicą zabezpieczającą przed wpływami zewnętrznymi.
• W przypadku świecenia się czerwonej diody LED należy wykonać ponowną kalibrację; jeśli błąd się utrzymuje – wymienić moduł elektroniczny ASE12.

Podsumowanie

Siemens MXG461B25-8 to kompletny, trójdrogowy zawór regulacyjny DN 25 z siłownikiem magnetycznym, przeznaczony do pracy w instalacjach wody pitnej, ciepłej wody użytkowej, ogrzewania i chłodzenia. Połączenie krótkiego czasu przebiegu (< 2 s), wysokiej rozdzielczości skoku (1 : 1000), szerokich możliwości konfiguracji sygnałów (0/2…10 V, 0/4…20 mA, Phs) oraz sprężyny powrotnej zamykającej kanał A → AB w stanie bez zasilania sprawia, że jest to rozwiązanie precyzyjne, bezpieczne i trwałe, idealne do wymagających aplikacji hydraulicznych z wodą pitną i mediami wodnymi w systemach HVAC.
