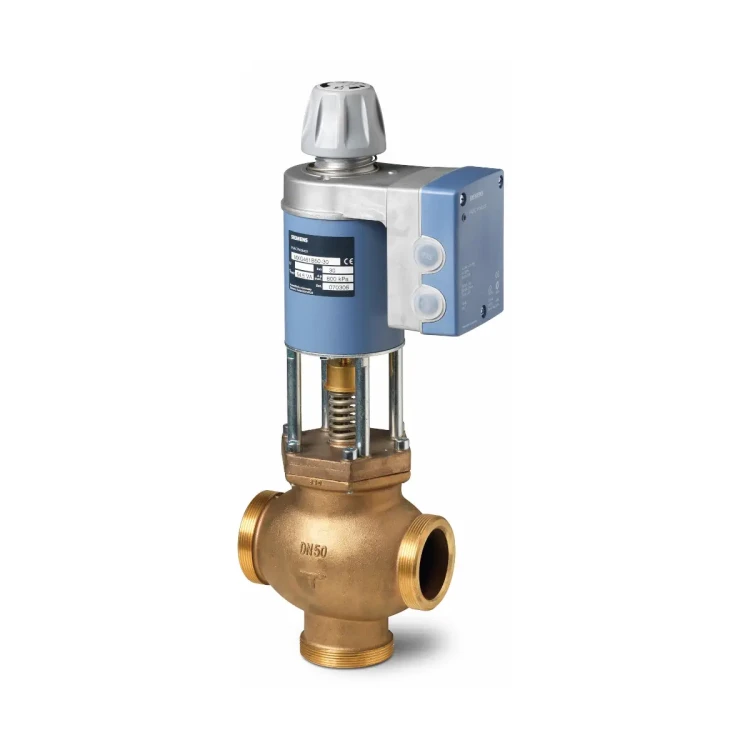

MXG461B15-3 Zawór mieszający/przelotowy gwintowany z siłownikiem magnetycznym, PN16, DN15, kvs 3 [m3/h], przyłącza G1B / Rp½

MXG461B15-3 to trójdrogowy zawór regulacyjny PN16 z siłownikiem magnetycznym z serii ACVATIX, przeznaczony do regulacji przepływu ciepłej wody użytkowej, wody pitnej, wody zimnej i gorącej oraz wody lodowej. Zawór DN 15 o współczynniku przepływu kVS = 3 m³/h, zasilany niskim napięciem 24 V AC / 20…30 V DC, zapewnia bardzo krótki czas przebiegu < 2 s, wysoką rozdzielczość skoku 1 : 1000 oraz wybieraną charakterystykę zaworu (stałoprocentową lub liniową). Zatwierdzenie DVGW do wody pitnej oraz sprężyna powrotna zamykająca kanał A → AB w stanie bez zasilania czynią go idealnym rozwiązaniem do precyzyjnej regulacji ciągłej w nowoczesnych instalacjach HVAC i układach ciepłej wody użytkowej.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: MXG461B15-3
• Typ urządzenia: trójdrogowy zawór regulacyjny PN16 z fabrycznie montowanym siłownikiem magnetycznym (nierozłącznym)
• Średnica nominalna DN: 15
• Współczynnik przepływu kVS: 3 m³/h
• Maks. różnica ciśnienia Δpmax: 1000 kPa (kanał regulacyjny A → AB, pełny skok)
• Maks. ciśnienie zamykające ΔpS: 1000 kPa
• Ciśnienie nominalne korpusu: PN16 (1,6 MPa / 16 bar)
• Poziom nieszczelności przy Δp = 0,1 MPa: A → AB maks. 0,05% kVS, B → AB < 0,2% kVS
• Zakres regulacji skoku: rozdzielczość ∆H / H100 = 1 : 1000
• Charakterystyka zaworu: wybierana – liniowa (V_lin) lub stałoprocentowa (V_log, ngl = 3 wg VDI/VDE 2173)
• Napięcie zasilania: 24 V AC ±20%, 45…65 Hz (SELV / klasa 2) lub 20…30 V DC (SELV / PELV)
• Typowy pobór mocy P_med: 15 W (zawór w pracy), < 1 W w trybie czuwania (zawór zamknięty)
• Moc pozorna znamionowa S_NA: 33 VA
• Czas przebiegu: < 2 s (pełny zakres skoku)
• Sygnał sterujący Y: wybierany – 0/2…10 V DC lub 0/4…20 mA DC
• Wejście z odcięciem fazy Phs: 0…20 V DC (do regulatorów Staefa, galwanicznie izolowane)
• Sygnał zwrotny położenia U: 0/2…10 V DC (R_i > 500 Ω) lub 0/4…20 mA DC (R_i ≤ 500 Ω)
• Pomiar położenia: indukcyjny, z wewnętrzną regulacją położenia
• Sprężyna powrotna: w stanie bez zasilania automatycznie zamyka kanał regulacyjny A → AB
• Dopuszczalne media: woda pitna, woda lodowa, woda zimna i gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Zakres temperatur czynnika: –20…130 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia Z366)
• Zakres temperatur otoczenia (praca): –5…45 °C
• Temperatura transportu i składowania: –25…70 °C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Pozycja montażu: od pionowej do poziomej
• Stopień ochrony obudowy: IP31 (dla pozycji pionowej do poziomej)
• Materiał korpusu zaworu: CC499K (CuSn5Zn5Pb2-C)
• Grzyb / gniazdo: stal CrNi
• Uszczelnienie trzpienia: bezobsługowa dławnica z pierścieniem O-ring z EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G1B, gwint wewnętrzny Rp ½ (wg ISO 228-1 / ISO 7-1)
• Śrubunki przyłączeniowe: w komplecie, z brązu / mosiądzu, z uszczelkami płaskimi
• Wymiary (DN 15): L1 = 80 mm, L2 = 42,5 mm, L3 = 50 mm, H ≈ 340 mm, E = 80 mm, F = 115 mm
• Masa (z opakowaniem): ok. 7,3 kg
• Zatwierdzenie do wody pitnej: DVGW, nr rejestracyjny DW-6340BR0230
• Zgodność z normami: EN 60730-x, dyrektywa PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2), zgodność EU (CE), RCM, EAC, UL 873, CSA C22.2 No. 24

Zastosowanie

MXG461B15-3 jest przeznaczony do ciągłej regulacji przepływu w:

• instalacjach ciepłej wody użytkowej (woda sieciowa i układy otwarte),
• układach wody pitnej (z dopuszczeniem DVGW),
• instalacjach grzewczych (obiegach mieszających, wtryskowych, ogrzewaniu podłogowym),
• instalacjach chłodniczych z wodą lodową,
• układach wody zimnej i gorącej w budynkach mieszkalnych, komercyjnych i lekko uprzemysłowionych.

Zawór może pracować jako:

• zawór mieszający trójdrogowy (A, B → AB),
• zawór przelotowy dwudrogowy – po zaślepieniu króćca B dołączonym osprzętem (nakrętka, zaślepka, uszczelka).

Zaworu nie wolno stosować jako zaworu rozdzielającego. Kanałem regulacyjnym jest A → AB; w stanie bez zasilania jest on zamknięty.

Funkcje i działanie

Siłownik magnetyczny z regulacją ciągłą

• Sygnał sterujący Y lub sygnał z odcięciem fazy Phs jest w module elektronicznym przetwarzany na sygnał sterujący uzwojeniem, które wytwarza pole magnetyczne.
• Powstałe pole magnetyczne przemieszcza zworę w położenie wynikające z równowagi sił (pole magnetyczne, sprężyna, siły hydrauliczne), a zwora bezpośrednio napędza grzyb zaworu.
• Skok zaworu jest proporcjonalny do sygnału sterującego, co zapewnia dokładną regulację również przy szybkich zmianach obciążenia.
• Położenie trzpienia jest mierzone indukcyjnie w sposób ciągły; wewnętrzny regulator położenia koryguje odchyłki i generuje dokładny sygnał zwrotny U.

Sprężyna powrotna i położenie bezpieczeństwa

• Po przerwaniu sygnału sterującego, zaniku lub wyłączeniu napięcia zasilającego sprężyna powrotna automatycznie zamyka kanał A → AB.
• Zapewnia to bezpieczne położenie zaworu w razie awarii zasilania (zamknięcie toru regulacyjnego).

Sterowanie ręczne

• Na obudowie elektroniki znajduje się pokrętło z funkcją wciskania i obrotu:
  • po wciśnięciu i obrocie w prawo (zgodnie z ruchem wskazówek zegara) kanał A → AB można ręcznie otworzyć do ok. 80…90% skoku,
  • po wciśnięciu i obrocie w lewo (przeciwnie do ruchu wskazówek zegara) siłownik zostaje wyłączony, a zawór zamknięty.
• W trybie sterowania ręcznego siłownik nie reaguje na sygnał Y ani na sygnał z odcięciem fazy; zielona dioda LED miga.
• Do pracy automatycznej pokrętło musi być ustawione w położeniu „Auto” – wtedy dioda LED świeci światłem ciągłym.

Wejście sterowania nadrzędnego Z i priorytet sygnałów

• Wejście Z umożliwia nadrzędne sterowanie zaworem:
  • Z niepodłączone – zawór sterowany sygnałem Y lub Phs,
  • Z połączone z G – kanał A → AB całkowicie otwarty,
  • Z połączone z G0 – kanał A → AB zamknięty.
• Priorytet sygnałów:
  1. pokrętło sterowania ręcznego (Man / Off),
  2. sygnał sterowania nadrzędnego Z,
  3. sygnał z odcięciem fazy Phs,
  4. sygnał sterujący Y (0/2…10 V lub 0/4…20 mA).

Kalibracja i sygnalizacja LED

• Po wymianie modułu elektronicznego lub po obróceniu siłownika o 180° wymagana jest kalibracja:
  • pokrętło w położeniu „Auto”,
  • zwieranie styków w otworze kalibracyjnym na płytce drukowanej rozpoczyna procedurę – zawór przejeżdża cały zakres skoku i zapamiętuje położenia krańcowe.
• Podczas kalibracji zielona dioda LED miga przez ok. 10 s.
• Wskazanie stanu pracy:
  • zielona LED świeci – praca normalna (tryb regulacji),
  • zielona LED miga – kalibracja lub tryb sterowania ręcznego,
  • czerwona LED świeci – błąd kalibracji lub błąd wewnętrzny (wymagana kalibracja lub wymiana modułu elektronicznego),
  • czerwona LED miga – awaria zasilania (np. poza zakresem napięcia / częstotliwości, błędna polaryzacja DC),
  • obie diody zgaszone – brak zasilania lub awaria elektroniki.

Konfiguracja przełącznikami DIP

• Wybór typu sygnału sterującego Y:
  • DIP1: ON – sterowanie prądowe (mA), OFF – sterowanie napięciowe (V, ustawienie fabryczne).
• Zakres sygnału Y i U:
  • DIP2: ON – 2…10 V / 4…20 mA, OFF – 0…10 V / 0…20 mA (ustawienie fabryczne).
• Charakterystyka zaworu:
  • DIP3: ON – charakterystyka liniowa V_lin (ustawienie fabryczne),
  • DIP3: OFF – charakterystyka stałoprocentowa V_log.

Podłączenie elektryczne i okablowanie

• Napięcie zasilania: 24 V AC ±20% lub 20…30 V DC – wyłącznie jako niskie napięcie bezpieczne (SELV, PELV).
• Prąd przy 24 V DC: ok. 0,5 A (typowo), maks. 4 A.
• Wejścia / wyjścia:
  • G, G0: potencjały zasilania 24 V AC / 20…30 V DC,
  • Y: sygnał sterujący 0/2…10 V DC lub 0/4…20 mA DC,
  • U: sygnał zwrotny położenia 0/2…10 V DC lub 0/4…20 mA DC,
  • Z: wejście sterowania nadrzędnego,
  • M, V Phs: wejście dla sygnału z odcięciem fazy 0…20 V DC (galwanicznie izolowane).
• Impedancja wejść:
  • 0/2…10 V DC: 100 kΩ // 5 nF (obciążenie < 0,1 mA),
  • 0/4…20 mA DC: 240 Ω // 5 nF,
  • wejście Z: 22 kΩ.
• Przyłącza kablowe: 2 x ∅20,5 mm (pod dławice M20).
• Zaciski: śrubowe do przewodów do 4 mm², minimalny przekrój 0,75 mm².
• Rodzaj połączenia (24 V AC / DC):
  • zalecane połączenie 4-żyłowe (obowiązkowe przy zasilaniu DC),
  • dla MXG461B15-3: minimalna moc pozorna transformatora STR ≥ 50 VA, minimalna moc zasilacza DC PTR ≥ 50 W,
  • wymagany bezpiecznik zwłoczny IF: 3,15 A,
  • maks. długość kabla zasilającego (Cu, 24 V): ok. 60 m (1,5 mm²), 100 m (2,5 mm²), 160 m (4,0 mm²).
• Przy zasilaniu zaworu i regulatora z oddzielnych źródeł tylko jeden transformator po stronie wtórnej może być uziemiony.
• Dla sygnału 0/10 V DC zaleca się stosowanie skrętki; przewód zasilania 24 V AC nie powinien być prowadzony jako ta sama skrętka co przewód sygnałowy.

Dane techniczne (wybrane parametry MXG461B15-3)

• Typ zaworu: trójdrogowy zawór mieszający / przelotowy PN16 z siłownikiem magnetycznym i sprężyną powrotną
• DN: 15
• kVS: 3 m³/h
• Δpmax / ΔpS: 1000 / 1000 kPa
• Ciśnienie robocze dopuszczalne: 1,6 MPa (16 bar)
• Medium: woda pitna, woda lodowa, zimna i gorąca, woda z inhibitorami zamarzania
• Temperatura medium: –20…130 °C (z podgrzewaczem trzpienia Z366 poniżej 0 °C)
• Tryb regulacji: ciągły (sygnał analogowy)
• Położenie bez zasilania: kanał A → AB zamknięty
• Pozycja montażu: od pionowej do poziomej
• Stopień ochrony: IP31 wg EN 60529
• Warunki otoczenia (praca): klasa 3K5 wg IEC 60721-3-3, –5…45 °C, 5…95% r.h. bez kondensacji

Montaż i instalacja

• Zawór dostarczany jest jako trójdrogowy; w razie potrzeby stosowania jako zawór przelotowy dwudrogowy należy zaślepić króciec B dołączonym osprzętem (nakrętka, zaślepka, uszczelka).
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności pracy.
• Do uszczelniania połączeń gwintowanych zaworu nie należy stosować pakuł konopnych; używać dostarczonych uszczelek płaskich i odpowiednich materiałów uszczelniających.
• Siłownika nie wolno zakrywać izolacją termiczną.
• Pozycja montażu musi mieścić się w zakresie od pionowej do poziomej, z zachowaniem stopnia ochrony IP31.
• Siłownik jest fabrycznie zamontowany na korpusie zaworu i nie może być demontowany.

Eksploatacja i konserwacja

• Konstrukcja zaworu i siłownika jest bezobsługowa; nie są wymagane okresowe przeglądy.
• Trzpień zaworu jest uszczelniony bezobsługową dławnicą z pierścieniem O-ring, co minimalizuje tarcie i wydłuża trwałość.
• W przypadku zapalenia czerwonej diody LED należy przeprowadzić kalibrację układu; w razie utrzymywania się błędu wymienić moduł elektroniczny na zamienny ASE12.
• Przed montażem lub demontażem modułu elektronicznego konieczne jest odłączenie zasilania.

Wyposażenie dodatkowe

• Z366: podgrzewacz trzpienia 24 V AC / DC, 10 W – wymagany przy pracy z czynnikami o temperaturze < 0 °C.
• ASE12: zamienny moduł elektroniczny siłownika (dostarczany z instrukcją montażu) – stosowany w przypadku uszkodzenia elektroniki zaworu.

Podsumowanie

Siemens MXG461B15-3 to kompaktowy trójdrogowy zawór regulacyjny DN 15, kVS 3 m³/h z szybkim siłownikiem magnetycznym, przeznaczony do pracy w instalacjach z wodą pitną, ciepłą wodą użytkową, wodą grzewczą, zimną oraz lodową. Bardzo krótki czas przebiegu (< 2 s), wysoka rozdzielczość skoku 1 : 1000, wybierana charakterystyka liniowa lub stałoprocentowa, dokładny sygnał zwrotny położenia oraz sprężyna powrotna zamykająca tor A → AB w stanie bez zasilania zapewniają precyzyjną i bezpieczną regulację ciągłą w nowoczesnych systemach HVAC. Zasilanie 24 V AC / DC, elastyczny wybór sygnałów sterujących (0/2…10 V, 0/4…20 mA, 0…20 V DC Phs), zatwierdzenie DVGW i dostarczone śrubunki przyłączeniowe czynią MXG461B15-3 kompletnym rozwiązaniem do obiegów mieszających i przelotowych w instalacjach wodnych budynków.
