QAC2010 Czujnik temperatury zewnętrznej, Pt100, -50..+70 [°C]

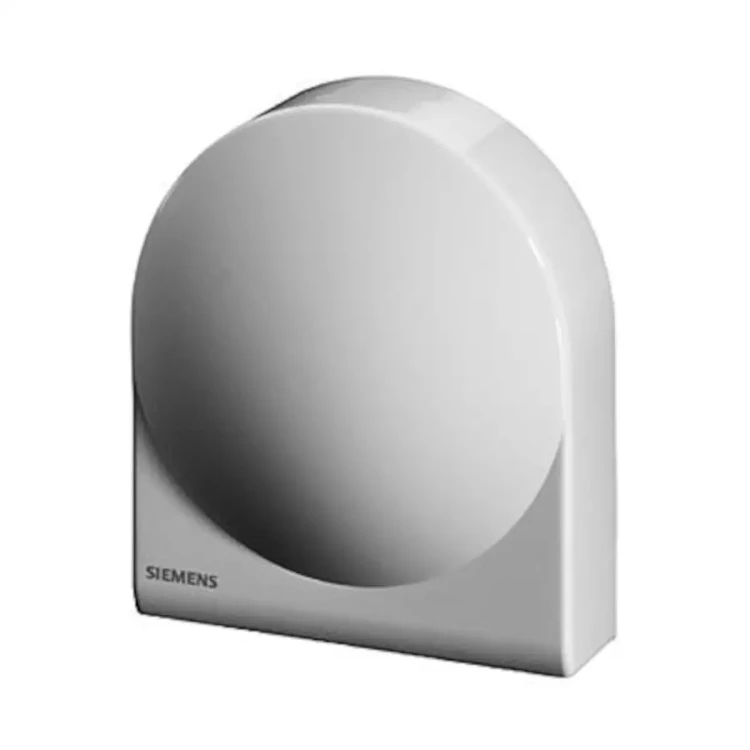

QAC2010 to pasywny czujnik temperatury zewnętrznej z elementem pomiarowym Pt 100 (klasa B), przeznaczony do pracy w instalacjach ogrzewania, wentylacji i klimatyzacji budynków. Umożliwia pomiar temperatury otoczenia w zakresie -50...+70 °C oraz – w niewielkim stopniu – rejestruje wpływ promieniowania słonecznego, wiatru i temperatury ściany. Obudowa o stopniu ochrony IP54 i szeroki zakres warunków środowiskowych (-40...+70 °C, 0...100 % r.h.) pozwalają na bezpieczny montaż na zewnętrznych ścianach budynków.

Najważniejsze cechy

• Producent: Siemens
• Model: QAC2010
• Typ urządzenia: pasywny czujnik temperatury zewnętrznej
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC) w budynkach
• Element pomiarowy: Pt 100, klasa B
• Zakres pomiarowy temperatury: -50...+70 °C
• Stała czasowa: ok. 14 min
• Rodzaj pomiaru: pomiar rezystancyjny, sygnał wyjściowy pasywny
• Warunki pracy (otoczenie czujnika): -40...+70 °C; 0...100 % r.h.
• Warunki przechowywania i transportu: -25...+65 °C; wilgotność <95 % r.h.
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa: tworzywo sztuczne ASA, pokrywa w kolorze RAL9003
• Przyłącze elektryczne: zaciski śrubowe dla przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Wprowadzenie przewodu: od tyłu (okablowanie podtynkowe) lub od dołu (okablowanie natynkowe), z możliwością zastosowania dławika kablowego (np. M16 × 1,5)
• Montaż: na zewnętrznej ścianie budynku, z wykorzystaniem przygotowanych otworów montażowych
• Zatwierdzenia: UL (klasa 2), oznakowanie CE; zgodność z UL 873 i EN 60730-1
• Masa z opakowaniem: ok. 0,093 kg

Zastosowanie

Czujnik temperatury zewnętrznej QAC2010 jest przeznaczony do pracy w systemach automatyki budynkowej i instalacjach grzewczych jako:

• czujnik prowadzący w pogodowej regulacji temperatury zasilania instalacji grzewczej,
• czujnik pomiarowy wykorzystywany do optymalizacji pracy instalacji, wyświetlania aktualnej temperatury zewnętrznej lub przekazywania wartości pomiarowej do systemu zarządzania budynkiem.

Sygnał pomiarowy z elementu Pt 100 przekazywany jest do odpowiedniego regulatora lub systemu, który wykorzystuje zmianę rezystancji czujnika w funkcji temperatury.

Działanie i charakterystyka pomiarowa

W czujniku QAC2010 zastosowano rezystancyjny element pomiarowy Pt 100 (klasa B), którego rezystancja zmienia się w sposób zdefiniowany wraz ze zmianą temperatury. Na tej podstawie regulator wyznacza aktualną temperaturę zewnętrzną.

Czujnik mierzy przede wszystkim temperaturę powietrza na zewnątrz budynku, a w niewielkim zakresie rejestruje także wpływ promieniowania słonecznego, wiatru oraz temperatury ściany. Stała czasowa ok. 14 minut określa dynamikę reakcji układu pomiarowego na zmiany temperatury otoczenia.

Dokładność pomiaru jest określona przez charakterystykę elementu Pt 100 klasy B oraz konstrukcję czujnika; szczegółowe krzywe zależności rezystancji od temperatury i odchyłek temperaturowych są zdefiniowane przez producenta.

Budowa i montaż

Obudowa czujnika QAC2010 wykonana jest z tworzywa sztucznego ASA i składa się z podstawy oraz zdejmowanej pokrywy. Po zdjęciu pokrywy dostępne są zaciski przyłączeniowe.

• Przewody można doprowadzić od tyłu (okablowanie podtynkowe) lub od dołu (okablowanie natynkowe).
• Od dołu obudowy można przykręcić dławik kablowy (np. M16 × 1,5) w celu uszczelnienia wprowadzenia przewodu.
• Obudowa o stopniu ochrony IP54 umożliwia montaż na zewnątrz budynku w warunkach narażenia na opady i kurz.
• Zaleca się montaż czujnika mniej więcej w środku domu, budynku lub strefy grzewczej, na ścianie zewnętrznej.
• Czujnik powinien być instalowany na wysokości co najmniej 2,5 m nad poziomem gruntu.
• Przy regulacji pogodowej czujnik montuje się na ścianie z oknami najczęściej użytkowanego pomieszczenia, przy czym nie może być narażony na poranne promieniowanie słoneczne; w razie wątpliwości zalecana jest ściana północna lub północno-zachodnia.
• Przy zastosowaniu w funkcjach optymalizacji czujnik należy instalować na najzimniejszej ścianie budynku (zwykle północnej), również bez narażenia na poranne słońce.
• Nie należy montować czujnika nad oknami, drzwiami, wywietrznikami, innymi źródłami ciepła ani pod balkonami lub okapami dachowymi.
• Aby ograniczyć błędy pomiaru spowodowane cyrkulacją powietrza, korytko kablowe przy czujniku powinno być uszczelnione.
• Czujnika nie wolno malować.
• Instrukcja montażu jest nadrukowana na opakowaniu urządzenia.

Typowe wymiary obudowy czujnika wynoszą ok. 80 × 92 × 50 mm (szerokość × wysokość × głębokość); w podstawie przygotowano odpowiednie otwory montażowe ułatwiające instalację.

Podłączenie elektryczne

Czujnik QAC2010 ma pasywne wyjście rezystancyjne i nie wymaga własnego zasilania. Podłącza się go bezpośrednio do wejścia pomiarowego regulatora lub systemu nadzoru.

• Zaciski śrubowe umożliwiają podłączenie przewodów 2 × 1,5 mm² lub 1 × 2,5 mm².
• Wprowadzenie przewodu realizowane jest przez dławik kablowy (np. M16 × 1,5) zamocowany od dołu obudowy lub bezpośrednio od tyłu obudowy.
• Dopuszczalne długości przewodów zależą od typu zastosowanego regulatora; należy je sprawdzić w dokumentacji tego urządzenia.
• Przewody podłączeniowe są zamienialne – biegunowość nie ma znaczenia.

Dane techniczne

• Model: QAC2010
• Element pomiarowy: Pt 100, klasa B
• Rodzaj sygnału: pasywny, rezystancyjny
• Zakres temperatury pomiaru (zastosowania): -50...+70 °C
• Stała czasowa: ok. 14 min
• Warunki pracy (obudowa czujnika): -40...+70 °C; 0...100 % r.h.
• Warunki przechowywania i transportu: -25...+65 °C; wilgotność <95 % r.h.
• Stopień ochrony: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Normy i zatwierdzenia: EN 60730-1, UL 873; zatwierdzenie UL (klasa 2); zgodność z wymaganiami UE (CE)
• Materiał obudowy: tworzywo sztuczne ASA (podstawa i pokrywa), pokrywa w kolorze RAL9003
• Przyłącze elektryczne: zaciski śrubowe 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie przewodu: przez dławik kablowy, np. M16 × 1,5
• Wymiary obudowy: ok. 80 × 92 × 50 mm (szer. × wys. × gł.)
• Waga (z opakowaniem): ok. 0,093 kg
• Opakowanie: karton

Utylizacja

Czujnik QAC2010 po zakończeniu eksploatacji należy traktować jako zużyty sprzęt elektroniczny. Nie wolno utylizować go wraz z odpadami komunalnymi. Urządzenie powinno zostać przekazane do odpowiedniego punktu zbiórki lub złomowane zgodnie z obowiązującymi przepisami i właściwymi dyrektywami europejskimi.

Podsumowanie

Siemens QAC2010 to precyzyjny, pasywny czujnik temperatury zewnętrznej z elementem pomiarowym Pt 100 (klasa B), przeznaczony do montażu na ścianach zewnętrznych budynków. Szeroki zakres temperatury pracy, obudowa o stopniu ochrony IP54, odporność na warunki atmosferyczne oraz zgodność z normami EN 60730-1 i UL 873 sprawiają, że jest to niezawodny element pomiarowy dla nowoczesnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów zarządzania budynkiem.

Pliki do pobrania:
QAC2010 Karta katalogowa
