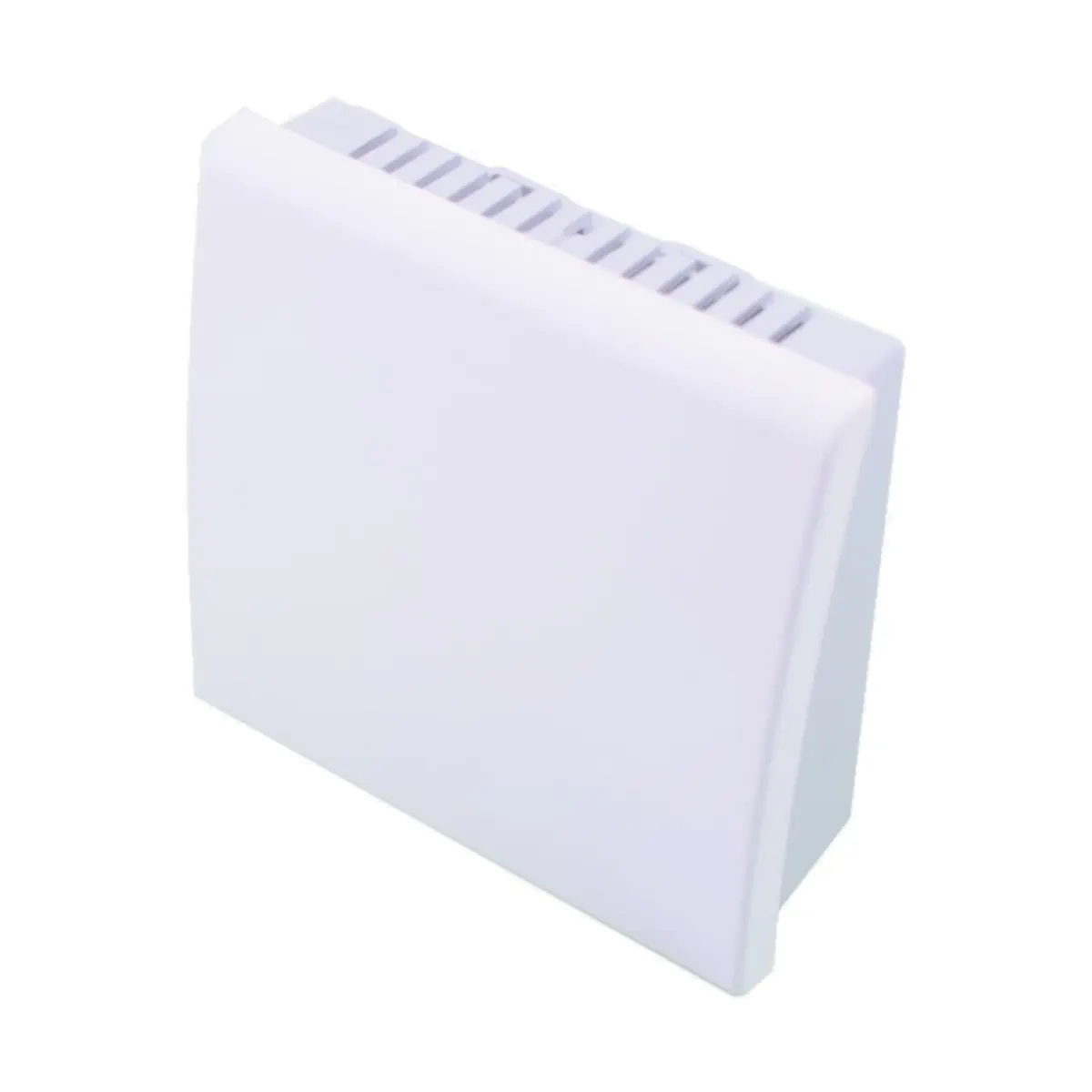

AVS13.399/201 Nadajnik czujnika temperatury zewnetrznej (do czujnika QAC34/101 z zestawu RVS46/1)

Przejdź do sekcji Opinie

Siemens AVS13.399/201 to bateryjny, bezprzewodowy nadajnik radiowy, który zamienia czujnik QAC34/101 w zewnętrzny pomiar temperatury bez kabla. Komunikuje się z modułem AVS71.390/109, przyspieszając montaż bez prowadzenia przewodów sygnałowych do regulatora. Czujnik łączy się przewodem 2‑żyłowym (bez polaryzacji), a zasilanie zapewniają 2 baterie AAA 1,5 V. Sprawdza się w systemach HVAC, m.in. z RVS46; parowanie konfiguruje QAA78.610/101.

Przejdź do pełnego opisu

489,55 zł

Ilość

szt.

Dostępność:

5-10 dni | + kurier, paczkomat 1-2 dni

Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł

Opis

AVS13.399/201 to bezprzewodowy nadajnik radiowy firmy Siemens, przeznaczony do współpracy z czujnikiem temperatury zewnętrznej QAC34/101 w celu realizacji bezprzewodowego pomiaru temperatury zewnętrznej. Nadajnik komunikuje się z modułem radiowym AVS71.390/109 i jest zasilany bateryjnie, dzięki czemu umożliwia wykonanie instalacji bez prowadzenia przewodów sygnałowych od czujnika do regulatora.

Najważniejsze cechy

Producent: Siemens
Model: AVS13.399/201
Typ: bezprzewodowy nadajnik radiowy do czujnika temperatury zewnętrznej
Współpraca z czujnikiem: QAC34/101
Komunikacja: z modułem radiowym AVS71.390/109
Zasilanie: 2 baterie alkaliczne 1,5 V typu AAA (LR03)
Połączenie czujnika z nadajnikiem: przewód 2-żyłowy (podłączenie styków jest zamienne)

Zastosowanie i współpraca

Nadajnik AVS13.399/201 jest przeznaczony do systemów, w których czujnik QAC34/101 ma pracować w trybie bezprzewodowym. Rozwiązanie jest stosowane m.in. w instalacjach opartych o regulator RVS46.530/2, gdzie komunikacja radiowa realizowana jest przez AVS71.390/109.

Funkcje i działanie

Bezprzewodowy pomiar temperatury zewnętrznej

Nadajnik współpracuje z czujnikiem QAC34/101 i umożliwia bezprzewodowe przekazywanie informacji o temperaturze zewnętrznej.
Komunikacja odbywa się poprzez moduł radiowy AVS71.390/109.

Podłączenie czujnika

Czujnik QAC34/101 łączy się z nadajnikiem przewodem 2-żyłowym.
Podłączenie styków jest zamienne (brak polaryzacji połączenia).

Wymagania dotyczące konfiguracji

Przy konfiguracji bezprzewodowego czujnika temperatury w pierwszej kolejności należy skonfigurować zadajnik pomieszczeniowy QAA78.610/101, aby mógł komunikować się z regulatorem.
Uwaga: bezprzewodowy czujnik temperatury zewnętrznej może być skonfigurowany tylko z zadajnikiem pomieszczeniowym QAA78.610/101.

Podsumowanie

Siemens AVS13.399/201 to praktyczny nadajnik radiowy do czujnika QAC34/101, umożliwiający bezprzewodowy pomiar temperatury zewnętrznej w instalacjach grzewczych. Zasilanie bateryjne (2× AAA LR03), komunikacja z AVS71.390/109 oraz proste podłączenie czujnika przewodem 2-żyłowym (bez polaryzacji) pozwalają elastycznie wykonać instalację bez prowadzenia przewodów sygnałowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

Produkt jest elementem instalacji automatyki grzewczej i powinien być stosowany wyłącznie zgodnie z przeznaczeniem oraz dokumentacją producenta.
Montaż i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi miejscowymi przepisami instalacyjnymi.
Bezprzewodowy nadajnik temperatury zewnętrznej AVS13.399/201 przeznaczony jest do współpracy z czujnikiem QAC34/101 i modułem radiowym AVS71.390/109.
Bezprzewodowy czujnik temperatury zewnętrznej może być skonfigurowany wyłącznie z zadajnikiem pomieszczeniowym QAA78.610/101.
Urządzenie zasilać wyłącznie 2 bateriami alkalicznymi 1,5 V typu AAA (LR03).
Przed konfiguracją i uruchomieniem należy upewnić się, że wszystkie współpracujące elementy systemu są prawidłowo podłączone i zasilone zgodnie z dokumentacją producenta.
Nadajnik należy montować w pomieszczeniu zamkniętym, w miejscu umożliwiającym łatwą wymianę baterii.
Komponenty bezprzewodowe należy instalować w miejscu zapewniającym transmisję bez zakłóceń; nie montować w pobliżu przewodów elektrycznych, silnych pól magnetycznych ani urządzeń takich jak komputery osobiste, telewizory czy kuchenki mikrofalowe.
Nie montować urządzenia w pobliżu dużych elementów metalowych ani elementów konstrukcyjnych zawierających metalową siatkę, takich jak szkło zbrojone lub beton zbrojony, ponieważ może to zakłócić komunikację radiową.
Należy zachować odpowiedni zasięg komunikacji radiowej; odległość od odbiornika nie powinna być większa niż 30 m lub 2 piętra.
Zużytych baterii oraz produktu nie należy usuwać z odpadami komunalnymi; utylizację prowadzić zgodnie z obowiązującymi lokalnymi przepisami.

Pliki do pobrania:
AVS13.399/201 Karta katalogowa
AVS13.399/201 Instrukcja montażu

Certyfikaty i ostrzeżenie bezpieczeństwa

Posiada oznaczenie CE (zgodność z normami UE).
Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
Urządzenie elektryczne niskonapięciowe. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie. Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowy montaż, okablowanie lub podłączenie mogą spowodować uszkodzenie urządzenia, instalacji albo nieprawidłową pracę systemu.
Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z dokumentacją producenta. W przypadku montażu w miejscu narażonym na wilgoć lub wpływy atmosferyczne należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta.
Urządzenie przeznaczone do montażu wewnątrz pomieszczeń. Nie instalować na zewnątrz ani w miejscach narażonych na działanie wody, opadów, zalania, kondensacji pary wodnej lub nadmiernej wilgoci. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie urządzenia lub nieprawidłową pracę systemu.
Czujniki i elementy pomiarowe należy montować w miejscu zapewniającym prawidłowy pomiar, z dala od źródeł ciepła, chłodu, przeciągów, bezpośredniego nasłonecznienia oraz innych czynników zakłócających. Nieprawidłowy montaż może powodować błędny pomiar i nieprawidłową pracę instalacji.
Urządzenia i akcesoria bezprzewodowe należy montować w miejscu zapewniającym prawidłową komunikację radiową. Nie montować ich w metalowych obudowach ani w pobliżu źródeł silnych zakłóceń elektromagnetycznych. Nieprawidłowe umiejscowienie może powodować utratę łączności lub nieprawidłową pracę systemu.
Urządzenie wymaga stosowania baterii zgodnych z dokumentacją producenta. Wymianę baterii należy wykonywać zgodnie z instrukcją producenta. Zużyte baterie należy usuwać i utylizować zgodnie z lokalnymi przepisami.
Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem, w instalacjach spełniających wymagania techniczne oraz w granicach parametrów określonych przez producenta. Użycie niezgodne z przeznaczeniem może spowodować nieprawidłową pracę instalacji, uszkodzenie urządzenia lub zagrożenie dla systemu.
