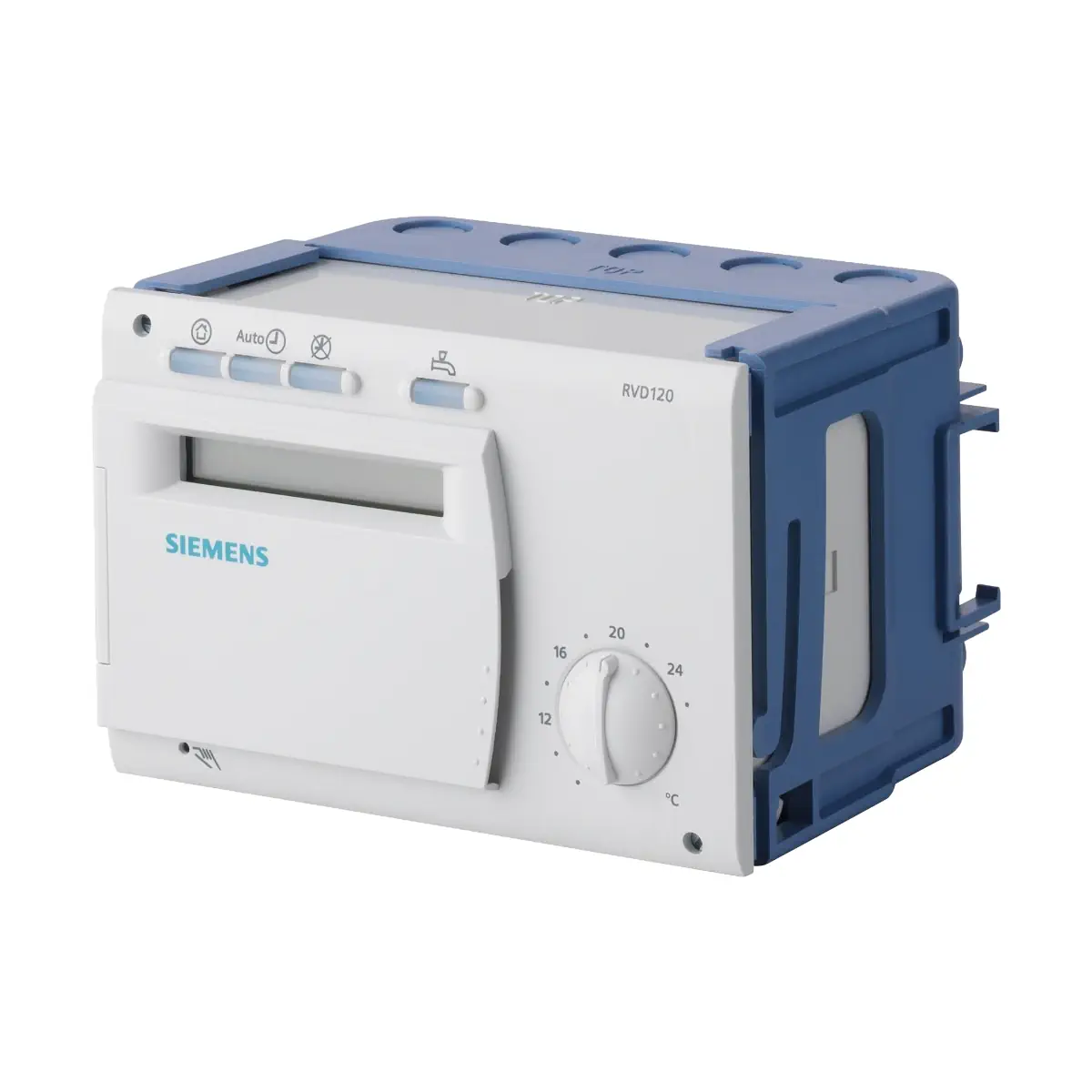

RVD120-A Regulator ciepłowniczy 1-funkcyjnych węzłów cieplnych, z podstawą montażową, zegar cyfrowy, możliwość przygotowania ciepłej wody poprzez zasobnik ładowany z obiegu wtórnego, do wyboru 3 schematy technologiczne

RVD120-A to wielofunkcyjny regulator ciepłowniczy Siemens do stosowania w instalacjach i węzłach ciepłowniczych, przeznaczony do jednego obiegu grzewczego oraz – w zależności od wybranego typu instalacji – do przygotowania c.w.u. w układzie zasobnikowym. Regulator posiada 3 zaprogramowane typy instalacji (nr 1…3), zasilanie AC 230 V oraz umożliwia zdalny monitoring i odczyt danych poprzez Modbus RTU (RS485).

Najważniejsze cechy

• Producent: Siemens
• Model: RVD120-A
• Symbol magazynowy: S55370-C109
• Typ urządzenia: regulator ciepłowniczy do jednego obiegu grzewczego i c.w.u.
• Zasilanie: AC 230 V (+10 / −15%), 50 Hz
• Obsługiwane typy instalacji: 1…3 (zaprogramowane w regulatorze)
• Komunikacja: Modbus RTU, RS485 (2-przewodowa, skrętka, ekranowana)
• Regulacja obiegu grzewczego: regulacja pogodowa temperatury zasilania, z możliwością wpływu temperatury w pomieszczeniu lub regulacji w funkcji temperatury w pomieszczeniu; zawór mieszający z siłownikiem 3-stawnym
• Przygotowanie c.w.u. (typy instalacji 2 i 3): przez wymiennik w zasobniku (podgrzewacz pojemnościowy)
• Programy czasowe: niezależne programy dla ogrzewania pomieszczeń i przygotowania c.w.u.
• Funkcje komfortu i ochrony: automatyczna granica ogrzewania (ECO), szybkie obniżenie temperatury w pomieszczeniu, ochrona przed zamarzaniem (budynku, instalacji i c.w.u.)
• Testy serwisowe: test przekaźników i test czujników
• Budowa i obsługa: podświetlany wyświetlacz LCD, elementy obsługowe pod odchylaną pokrywą

Zastosowanie

Regulator RVD120-A przeznaczony jest do pracy w układach z wymiennikiem ciepła w węźle ciepłowniczym, w budynkach mieszkalnych i użytkowych z własnym przyłączem do sieci ciepłowniczej.

• Rodzaje instalacji grzewczych: ogrzewanie grzejnikowe, konwektorowe, podłogowe, sufitowe lub promiennikowe
• Przygotowanie c.w.u. (w zależności od typu instalacji): zasobnik podłączony do wspólnego wymiennika ciepła

Podczas uruchomienia wybiera się typ instalacji – regulator automatycznie uaktywnia wymagane funkcje, nastawy i wskazania, a parametry niewykorzystywane w danym typie instalacji nie są pokazywane.

Funkcje i działanie

Regulacja obiegu grzewczego

• Wielkość regulowana: temperatura zasilania strony wtórnej.
• Tryby tworzenia wartości zadanej: regulacja pogodowa wg krzywej grzewczej, regulacja pogodowa z wpływem temperatury w pomieszczeniu lub regulacja w funkcji temperatury w pomieszczeniu.
• Automatyczna funkcja ECO: ogrzewanie sterowane zależnie od zapotrzebowania; do działania wymaga czujnika temperatury zewnętrznej (funkcję można wyłączyć).
• Szybkie obniżenie temperatury w pomieszczeniu: przy przejściu z temperatury nominalnej na obniżoną ogrzewanie zostaje wyłączone; dalsze działanie zależy od tego, czy zastosowano czujnik temperatury w pomieszczeniu.

Programy czasowe i automatyka pracy

• Program tygodniowy ogrzewania: trzy okresy ogrzewania na każdy dzień.
• Program tygodniowy c.w.u.: osobny program do uruchamiania ładowania c.w.u.
• Zegar roczny: dni świąteczne, automatyczne przełączanie czas letni/zimowy.
• Okresowe uruchomienie pomp: raz na tydzień przez 30 s (funkcję można wyłączyć).

Ochrona przed zamarzaniem

• Ochrona budynku przed zamarzaniem: zapewnia utrzymanie minimalnej ustawionej temperatury w pomieszczeniu (funkcji nie można wyłączyć).
• Ochrona instalacji przed zamarzaniem: realizowana przez uruchamianie pompy obiegu grzewczego; może działać z czujnikiem temperatury zewnętrznej lub bez (funkcję można wyłączyć).
• Ochrona przed zamarzaniem c.w.u.: utrzymywana minimalna temperatura 5 °C.

Funkcje serwisowe

• Test przekaźników: każdy przekaźnik może zostać ręcznie zasilony.
• Test czujników: możliwość odczytu wartości z każdego czujnika.
• Blokada sygnału siłownika: całkowity czas trwania impulsów zamykających siłownika jest ograniczony do pięciokrotnej wartości czasu przebiegu (zwiększenie trwałości styków przekaźnika).

Przygotowanie c.w.u. (typy instalacji 2 i 3)

W wybranych układach (typy instalacji 2 i 3) regulator RVD120-A steruje przygotowaniem c.w.u. poprzez wymiennik w zasobniku.

• Nastawy c.w.u.: wartość zadana nominalna i obniżona, maksymalna wartość zadana, przekroczenie wartości zadanej i histereza przełączania.
• Wyłączenie c.w.u.: przygotowanie c.w.u. można wyłączyć ręcznie.
• Uruchamianie ładowania c.w.u.: zgodnie z własnym programem czasowym c.w.u., podczas okresów ogrzewania lub zawsze (24 h).
• Priorytet c.w.u.: bezwzględny / adaptacyjny / równoległy (wpływ na pracę obiegu grzewczego podczas ładowania c.w.u.).
• Ładowanie wymuszone: codziennie przy pierwszym uruchomieniu c.w.u. (lub o północy w programie 24-godzinnym), również gdy wartość rzeczywista mieści się w zakresie histerezy.
• Ładowanie ręczne: niezależnie od programu czasowego i warunków atmosferycznych, także podczas okresów czuwania.

Komunikacja Modbus RTU

• Interfejs: RS485 (EIA-485)
• Topologia: połączenie 2-przewodowe, skrętka, ekranowana
• Rola urządzenia: regulator komunikuje się jako urządzenie podrzędne (slave); wymagane urządzenie nadrzędne (master)
• Terminator magistrali: rezystor 150 Ω (0,5 W) dla pierwszego i ostatniego urządzenia na magistrali (nie jest dostarczany z regulatorem)
• Maks. długość przewodu Modbus: do 1000 m (przewód miedziany, od 0,25 mm²)

Wejścia, wyjścia i współpraca z osprzętem

• Czujniki temperatury zasilania, powrotu i c.w.u.: czujniki z elementem pomiarowym LG-Ni 1000 (np. QAD22, QAE212.., QAP21.3)
• Czujnik temperatury zewnętrznej: QAC22 (LG-Ni 1000) lub QAC32 (NTC)
• Temperatura w pomieszczeniu: zadajnik pomieszczeniowy QAA50.110/101 lub QAW70
• Siłowniki: siłowniki elektryczne i elektrohydrauliczne Siemens sterowane sygnałem 3-stawnym, na napięcie 24…230 V AC
• Wyjścia przekaźnikowe (ogólnie): przełączane napięcie znamionowe 24…230 V AC; maks. prąd załączenia 10 A (maks. 1 s); maksymalna obciążalność przy sterowaniu zaworem mieszającym 15 VA
• Liczba przekaźników: 4

Montaż i projektowanie

• Sposób montażu: na ścianie, na szynie montażowej lub montaż wpuszczany (np. na drzwiach szafy / pulpicie)
• Miejsce montażu: węzły kompaktowe, szafy sterownicze, pulpity sterownicze lub pomieszczenia techniczne; niedopuszczalny montaż w miejscach mokrych lub wilgotnych
• Zaciski: zaciski dla niskich napięć (czujniki, magistrala urządzeń pomieszczeniowych) na górze; zaciski napięć zasilających (siłowniki i pompy) na dole
• Okablowanie: przewody do czujników nie mogą być prowadzone równolegle z przewodami pod napięciem sieciowym zasilającymi siłowniki, pompy itp.
• Zaciski śrubowe: do przewodów o przekroju do 2,5 mm²

Dane techniczne

• Napięcie zasilające: AC 230 V (+10 / −15%)
• Częstotliwość: 50 Hz
• Pobór mocy (bez obciążenia zewnętrznego): maks. 5,5 VA
• Zabezpieczenie linii zasilającej: bezpiecznik topikowy zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898)
• Podtrzymanie zegara: 12 h
• Stopień ochrony: IP40 (prawidłowo zamontowany)
• Klasa bezpieczeństwa: II wg IEC/EN 60730 (prawidłowo zamontowany)
• Temperatura pracy: −5…+50 °C
• Wilgotność (praca): <95% r.h. (bez kondensacji)
• Maks. wysokość instalacji: 3000 m n.p.m.
• Masa (netto): 0,74 kg
• Kolor: moduł regulatora jasnoszary RAL 7035, podstawka niebieski RAL 5014
• Dopuszczalne długości przewodów czujników: Cu Ø0,6 mm – 20 m; Cu 1,0 mm² – 80 m; Cu 1,5 mm² – 120 m
• Dopuszczalne długości przewodów PPS (urządzenia pomieszczeniowe): Cu 0,25 mm² – 25 m; Cu od 0,5 mm² – 50 m

Podsumowanie

Siemens RVD120-A to regulator do węzłów ciepłowniczych i instalacji grzewczych, który w ramach jednego obiegu realizuje pogodową regulację temperatury zasilania oraz – w zależności od konfiguracji (typ instalacji 2 lub 3) – steruje przygotowaniem c.w.u. w zasobniku. Obsługa poprzez panel z podświetlanym LCD, rozbudowane programy czasowe, funkcje ochronne oraz Modbus RTU czynią go praktycznym rozwiązaniem do automatyki w budynkach zasilanych z sieci ciepłowniczej.
