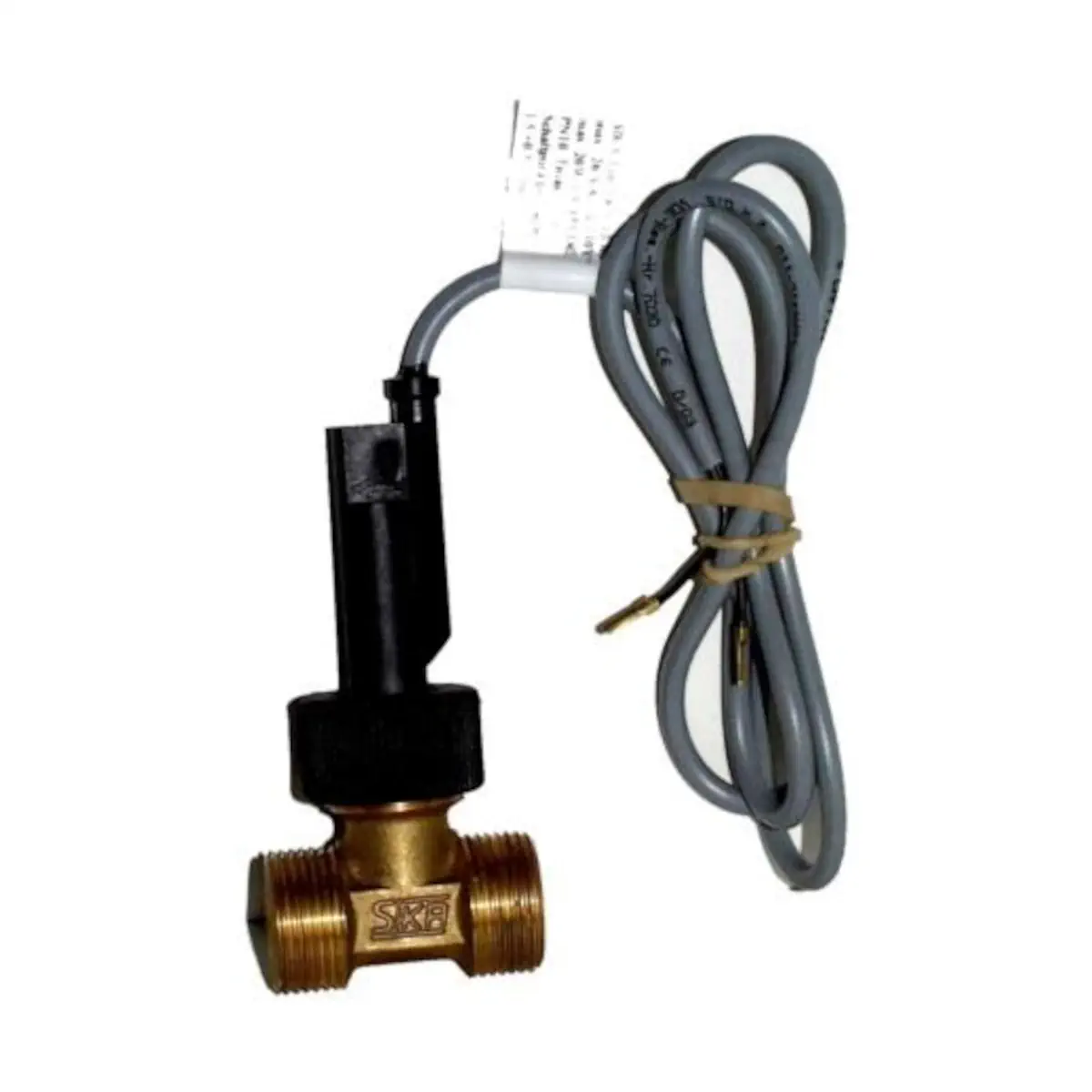

VKX15M2 Detektor przepływu, PN10, maks. 100 [°C], styk kontaktronowy 240 [V] AC / 48 [V] DC / 1 [A], przełączanie przy 2,5 [l/min]; do c.w.u. i regulatorów RVD..

VKX15M2 to sygnalizator przepływu firmy Siemens, przeznaczony do instalacji grzewczych przygotowania ciepłej wody użytkowej, służący do monitorowania przepływu czynnika. Wyposażony w kontaktronowy styk zwierny, jest szczególnie polecany do współpracy z regulatorami ciepłowniczymi serii RVD..., zapewniając niezawodne wykrywanie przepływu w obiegu c.w.u.

Najważniejsze cechy

• Producent: Siemens
• Model: VKX15M2
• Typ: sygnalizator przepływu z kontaktronem (styk zwierny)
• Przeznaczenie: instalacje grzewcze przygotowania ciepłej wody użytkowej
• Funkcja: monitorowanie przepływu czynnika (potwierdzenie obecności przepływu)
• Współpraca: szczególnie z regulatorami ciepłowniczymi RVD...
• Ciśnienie robocze: PN10
• Maksymalna temperatura czynnika: 100 °C
• Punkt przełączania (wartość zadana): stała, 2,5 + 0,5 l/min – zwarcie styku przy wzrastającym przepływie w pionowej rurze, przy przepływie czynnika do góry
• Spadek ciśnienia przy Q = 18 l/min: typowo ∆p = 0,17 bar
• Rodzaj styku: kontaktron, styk zwierny (zamyka się przy przepływie ≥ wartości zadanej)
• Maks. obciążenie styku (AC): 26 VA / 240 V AC / 1 A
• Maks. obciążenie styku (DC): 20 W / 48 V DC / 1 A
• Połączenie hydrauliczne: przyłącza z gwintem zewnętrznym G¾A
• Złącze korpusu: radełkowana nakrętka łącząca z gwintem G¾
• Połączenie elektryczne: kabel podłączeniowy PVC, 2 × 0,5 mm²
• Element montowany w rurociągu: mosiądz CuZn36Pb2As (CW602N)
• Korpus i trzpień: tworzywo PPO wzmocnione włóknem szklanym
• Uszczelnienie: pierścień uszczelniający 14 × 4 mm z NBR

Zastosowanie

Sygnalizator przepływu VKX15M2 stosowany jest w instalacjach grzewczych przygotowania ciepłej wody użytkowej, gdzie służy do monitorowania przepływu czynnika w przewodach. Dzięki kontaktronowemu stykowi zwiernemu umożliwia przekazywanie informacji o pojawieniu się przepływu do automatyki, w szczególności do regulatorów ciepłowniczych RVD....

Budowa i zasada działania

Sygnalizator przepływu VKX15M2 składa się z elementów montowanych w rurociągu oraz korpusu z czujnikiem przepływu:

• 1 – Magnes trwały – współpracuje z kontaktronem, inicjując zwarcie styku przy osiągnięciu zadanej wartości przepływu.
• 2 – Trzpień odchylający się pod wpływem przepływu czynnika – jego ruch powoduje zbliżenie magnesu do styku kontaktronowego.
• 3 – Oś obrotu trzpienia – umożliwia wychylenie trzpienia w strudze przepływającego medium.
• 4 – Pierścień uszczelniający 14 × 4 – zapewnia szczelność między częścią montowaną w rurociągu a korpusem.
• 5 – Korpus – mieści elementy sygnalizatora i zapewnia połączenie z przewodem elektrycznym.
• 6 – Radełkowana nakrętka łącząca (złącze z gwintem G¾) – umożliwia łatwe, ręczne połączenie korpusu z elementem montowanym w rurociągu.
• 7 – Element montowany w rurociągu (z przyłączami gwintowanymi G¾A) – wkręcany w instalację, kierunek przepływu oznaczony jest na korpusie.
• 8 – Kabel podłączeniowy – fabrycznie zamocowany przewód elektryczny PVC, 2 × 0,5 mm².

Przy wzrastającym przepływie czynnika trzpień (2) odchyla się, co powoduje zadziałanie magnesu na kontaktronowy styk zwierny – styk zamyka się przy przepływie o wartości równej lub większej od wartości zadanej (w pionowej rurze, przy przepływie do góry).

Dane techniczne

Parametry hydrauliczne

• Ciśnienie robocze: PN10
• Maksymalna temperatura czynnika: 100 °C
• Spadek ciśnienia przy Q = 18 l/min: typowo ∆p = 0,17 bar
• Punkt przełączania (wartość zadana): stała 2,5 + 0,5 l/min, zwarcie styku przy wzrastającym przepływie, w pionowej rurze, przy przepływie czynnika do góry
• Połączenie hydrauliczne: przyłącza z gwintem zewnętrznym G¾A (element montowany w rurociągu)
• Złącze korpusu: radełkowana nakrętka łącząca z gwintem G¾
• Element pomiarowy: dysk o średnicy ø 9 mm w strudze przepływu

Parametry elektryczne

• Rodzaj styku: kontaktron, styk zwierny
• Zachowanie styku: styk zwarty przy przepływie o wartości ≥ wartości zadanej
• Maks. obciążenie styku (AC): 26 VA / 240 V AC / 1 A
• Maks. obciążenie styku (DC): 20 W / 48 V DC / 1 A
• Połączenie elektryczne: kabel podłączeniowy PVC, 2 × 0,5 mm²

Materiały

• Magnes trwały: ferryt strontowy (SrO 6FE2O3)
• Trzpień: PPO GFN3 V-73710 (WRC 9704517 PPO 5250)
• Oś: stal nierdzewna 1.4571
• Pierścień uszczelniający 14 × 4: NBR, WN70/2 (WRC 9509512 Rubbers 5390)
• Korpus: PPO GFN3 V-73701 (WRC 9704517 PPO 5250)
• Radełkowana nakrętka łącząca G¾: PA, 30% wzmocniony włóknem szklanym
• Element montowany w rurociągu: mosiądz CuZn36Pb2As – CW602N

Wymiary

• Przyłącza: gwinty zewnętrzne G¾A (element w rurociągu) i gwint G¾ (nakrętka łącząca)
• Element pomiarowy: dysk o średnicy ø 9 mm w przekroju przepływu
• Wymiary szczegółowe: podane na rysunku wymiarowym (wymiary w mm)

Montaż i podłączenie

• Element mosiężny z przyłączami G¾A wkręca się bezpośrednio w rurociąg, z zachowaniem oznaczonego na korpusie kierunku przepływu.
• Korpus sygnalizatora z magnesem i trzpieniem mocowany jest do elementu w rurociągu za pomocą radełkowanej nakrętki łączącej G¾.
• Nominalny punkt przełączania (2,5 + 0,5 l/min) odnosi się do montażu w pionowej rurze, przy przepływie czynnika do góry.
• Połączenie elektryczne realizowane jest poprzez fabryczny kabel PVC 2 × 0,5 mm².

Zamawianie

Przy zamawianiu należy podać nazwę i oznaczenie typu urządzenia, np.: Sygnalizator przepływu VKX15M2.

Podsumowanie

Siemens VKX15M2 to sygnalizator przepływu do instalacji ciepłej wody użytkowej, z kontaktronowym stykiem zwiernym i stałą wartością zadawaną przełączania 2,5 + 0,5 l/min. Zastosowanie trwałych materiałów (mosiądz CW602N, PPO wzmocnione włóknem szklanym, NBR) oraz przystosowanie do pracy przy PN10 i temperaturze medium do 100 °C sprawia, że jest to niezawodne rozwiązanie do monitorowania przepływu i współpracy z regulatorami ciepłowniczymi RVD... w systemach przygotowania ciepłej wody użytkowej.
