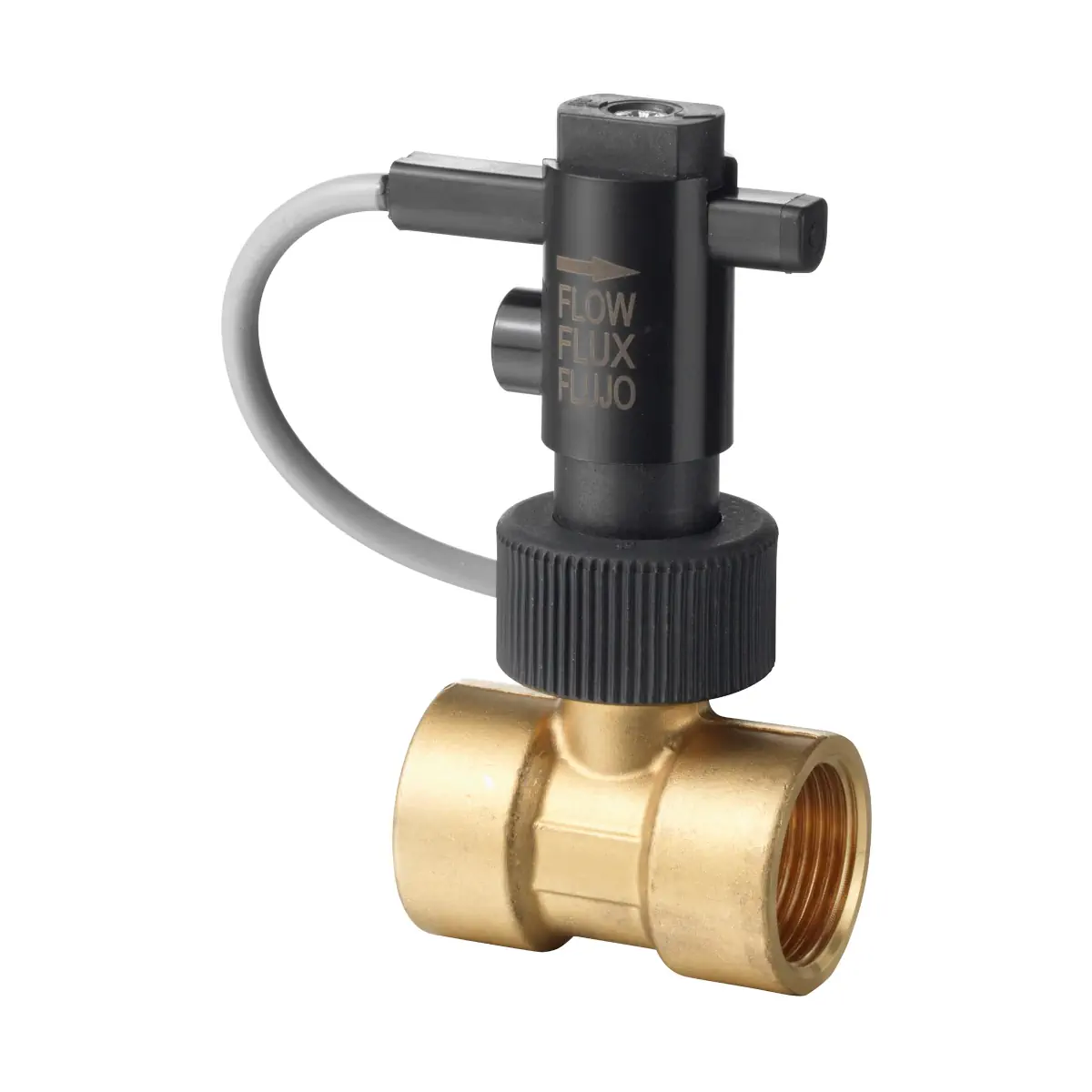

QVE1902.025 Detektor przepływu, PN10, -20...+100 °C, DN25, przyłącza G1", Qmax 130 l/min, IP65, styk kontaktronowy 230 V AC / 48 V DC / 1 A

QVE1902.025 to detektor przepływu firmy Siemens przeznaczony do nadzorowania przepływu czynników ciekłych w instalacjach rurowych DN25. Urządzenie stosowane jest w aplikacjach HVAC (ogrzewnictwo, wentylacja, klimatyzacja) – szczególnie w instalacjach chłodniczych, pompach ciepła oraz instalacjach grzewczych (np. z parownikami, kotłami i wymiennikami ciepła). Wyposażone jest w styk kontaktronowy o wysokiej szczelności obudowy IP65, a działanie styku można ustawić jako NO lub NZ. Detektor jest bezobsługowy.

Najważniejsze cechy

• Producent: Siemens
• Model: QVE1902.025
• Nr magazynowy: S55720-S202
• Typ: detektor przepływu do czynników ciekłych
• Średnica nominalna: DN25
• Przyłącze: G1
• Qmax: 130 l/min
• Ciśnienie nominalne: PN10 (element rurowy dopuszczony do PN25)
• Dopuszczalne czynniki: wszystkie czynniki ciekłe (z wyjątkiem amoniaku)
• Temperatura czynnika: -20…100 °C (czynnik nie może zamarzać)
• Styk: kontaktronowy
• Maks. obciążalność styku: 230 V AC, 1 A (26 VA) / 48 V DC, 1 A (20 W)
• Nastawa punktu przełączania: ręczna, fabrycznie ustawiona na środku zakresu nastaw
• Punkty przełączania dla wody 20 °C – ustawienia fabryczne (zakres): 12,0 (10,8…13,3) l/min; 10,5 (8,9…12,1) l/min; 13,1 (12,0…14,3) l/min
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: II wg EN 60730-1
• Długość przewodu / przekrój: 1,5 m / 0,5 mm²
• Kolor obudowy: czarny

Zastosowanie

QVE1902.025 służy do nadzorowania przepływu cieczy w instalacjach hydraulicznych HVAC, w szczególności w:

• instalacjach chłodniczych,
• pompach ciepła,
• instalacjach grzewczych,
• układach z parownikami, kotłami i wymiennikami ciepła.

Funkcje i działanie

NO / NZ – nastawiane działanie styku

Działanie styku można ustawić w zależności od wymaganej logiki sygnału:

• NO (styk zwierny, czerwona strzałka): przy wzrastającym przepływie – zwarcie, przy malejącym przepływie – rozwarcie.
• NZ (styk rozwierny, biała strzałka): przy wzrastającym przepływie – rozwarcie, przy malejącym przepływie – zwarcie.

Regulacja punktu przełączania

• Poluzować śrubę mocującą (wkręt typu Phillips) i przesunąć układ przełączający tak, aby widoczna była czerwona lub biała strzałka (NO / NZ).
• Długość strzałki służy do regulacji punktu przełączania:
  • początek strzałki – niższy przepływ,
  • koniec strzałki – wyższy przepływ.
• Ostrożnie dokręcić śrubę mocującą; po regulacji zalecane jest zabezpieczenie śruby lakierem.

Montaż

• Wymagane są prostoliniowe odcinki przewodów: min. 10× DN przed miejscem montażu oraz min. 5× DN za detektorem.
• Przed montażem instalację należy oczyścić z zanieczyszczeń, w tym z cząstek magnetycznych (np. pozostałości po spawaniu).
• Nie używać smarów ani olejów do uszczelnienia detektora ani jego przyłączy rurowych.
• Dopuszczalne pozycje montażu: pozioma (z odchyleniem maks. 45°) oraz pionowa.
• Podczas montażu zwrócić uwagę, aby strzałka na detektorze była równoległa do osi rurociągu i skierowana zgodnie z kierunkiem przepływu.
• Detektor montować w instalacji rurowej w taki sam sposób jak zawór.

Podłączenie elektryczne i zabezpieczenie

• Przestrzegać wszystkich przepisów dotyczących instalacji elektrycznych; instalacje mogą wykonywać wyłącznie wykwalifikowane osoby.
• Przed podłączeniem przewodów odłączyć zasilanie.
• Przewód podłączeniowy: 1,5 m / 0,5 mm².
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Aby umożliwić zmianę nastaw (punktów przełączania), należy przewidzieć odpowiednio dłuższy kabel podłączeniowy.

Dane techniczne

• Medium: wszystkie czynniki ciekłe (z wyjątkiem amoniaku)
• Temperatura czynnika: -20…100 °C (czynnik nie może zamarzać)
• DN: 25
• Ciśnienie nominalne: PN10 (element rurowy dopuszczony do PN25)
• Typ przełącznika: styk kontaktronowy
• Maks. obciążalność styku: 230 V AC, 1 A / 48 V DC, 1 A
• Maks. moc przełączana: 26 VA lub 20 W
• Stopień ochrony: IP65 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60730-1
• Warunki (składowanie, transport, praca): 0…70 °C; <95% r.h.
• Standard produktu: EN 60204-1
• Materiały: układ przełączający / przewód: poliamid / PVC; obudowa i łopatka / element rurowy: PPE + PS Noryl FE1630PW / mosiądz

Wymiary i waga (QVE1902.025)

• Przyłącze: G1
• L: 15 mm
• h: 55,5 mm
• H: 115,5 mm
• Waga: 315 g

Podsumowanie

Siemens QVE1902.025 to szczelny (IP65) i bezobsługowy detektor przepływu do instalacji DN25 (G1), przeznaczony do monitorowania przepływu cieczy w układach HVAC. Dzięki nastawianemu działaniu styku (NO/NZ), ręcznej regulacji punktu przełączania oraz obciążalności styku do 230 V AC / 1 A stanowi praktyczne rozwiązanie do kontroli pracy instalacji chłodniczych i grzewczych w wymagających warunkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/EU oraz lokalnymi przepisami.
• Detektor przepływu QVE1902.025 nie jest urządzeniem bezpieczeństwa w rozumieniu Dyrektywy 2006/42/EC. Może być stosowany wyłącznie do monitorowania przepływu cieczy zgodnie z przeznaczeniem producenta.
• Montaż i instalacje elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami dotyczącymi instalacji elektrycznych.
• Przed podłączeniem przewodów elektrycznych należy odłączyć zasilanie.
• Urządzenie elektryczne niskonapięciowe o stopniu ochrony IP65 i klasie bezpieczeństwa II. Podłączenie należy wykonać zgodnie z danymi znamionowymi i dokumentacją producenta.
• Nie przekraczać dopuszczalnej obciążalności styku: maks. 230 V AC, 1 A, 26 VA lub 48 V DC, 1 A, 20 W. Podana obciążalność dotyczy wyłącznie obciążenia rezystancyjnego. Przeciążenie lub przełączanie obciążeń indukcyjnych i pojemnościowych bez odpowiednich środków ochronnych może uszkodzić styk kontaktronowy.
• Stosować zewnętrzne zabezpieczenie linii zasilającej zgodnie z dokumentacją: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Nie przekraczać maksymalnego ciśnienia roboczego. Ciśnienie nominalne urządzenia: PN10.
• Produkt przeznaczony jest do wszystkich czynników ciekłych z wyjątkiem amoniaku. Przed zastosowaniem należy upewnić się, że materiały detektora są wystarczająco trwałe chemicznie i mechanicznie dla danego medium oraz warunków pracy.
• Zakres temperatury czynnika wynosi od -20 do 100 °C. Czynnik nie może zamarzać. W temperaturze otoczenia poniżej 4 °C nie wolno moczyć urządzenia, ponieważ pozostała woda może spowodować uszkodzenie wskutek zamarznięcia.
• Przed montażem należy oczyścić instalację z zanieczyszczeń, w tym z cząstek magnetycznych, np. pozostałości po spawaniu.
• Nie używać smarów ani olejów do uszczelnienia detektora ani jego przyłączy rurowych.
• Urządzenie należy montować zgodnie z kierunkiem przepływu, zwracając uwagę, aby strzałka na detektorze była ustawiona równolegle do osi rurociągu i skierowana zgodnie z kierunkiem przepływu medium.
• Dopuszczalna pozycja montażu: pionowa lub pozioma z maksymalnym odchyleniem 45°. Przed i za miejscem montażu wymagane są proste odcinki przewodu o długości odpowiednio co najmniej 10-krotności i 5-krotności średnicy nominalnej rury.
• W pobliżu urządzenia nie mogą występować pola magnetyczne, ponieważ mogą zakłócać jego pracę.
• Nigdy nie demontować detektora podczas pracy instalacji ani wtedy, gdy instalacja znajduje się pod ciśnieniem.
• Urządzenie jest bezobsługowe i nie może być naprawiane przez użytkownika.
