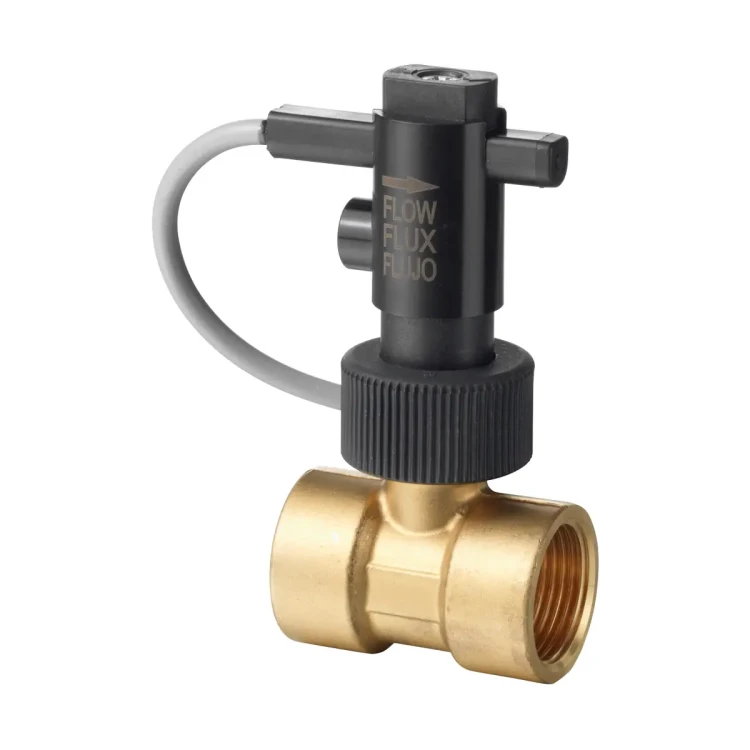

QVE1902.015 Detektor przepływu, PN10, -20...+100 °C, DN15, przyłącza G½", Qmax 30 l/min, IP65, styk kontaktronowy 230 V AC / 48 V DC / 1 A

Siemens QVE1902.015 to detektor przepływu do nadzorowania przepływu czynników ciekłych w instalacjach rurowych DN 15 (gwint G½). Urządzenie pracuje z stykiem kontaktronowym o obciążalności do 230 V AC / 1 A lub 48 V DC / 1 A, oferuje nastawiane działanie styku (NO / NZ) i jest przystosowane do pracy w instalacjach HVAC przy ciśnieniu nominalnym PN10.

Najważniejsze cechy

• Producent: Siemens
• Model: QVE1902.015
• Nr magazynowy: S55720-S200
• Typ: detektor przepływu do czynników ciekłych
• Średnica nominalna: DN 15
• Przyłącze: gwint G½
• Qmax: 30 l/min
• Ciśnienie nominalne: PN10 (element rurowy dopuszczony do PN25)
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: II wg EN 60730-1
• Bezobsługowy (urządzenie nie jest przewidziane do napraw przez użytkownika)

Zastosowanie

QVE1902.015 jest przeznaczony do zastosowań w ogrzewnictwie, wentylacji i klimatyzacji w celu nadzorowania przepływu cieczy w instalacjach hydraulicznych, w szczególności w:

• instalacjach chłodniczych,
• pompach ciepła,
• instalacjach grzewczych (np. do współpracy z parownikami, kotłami, wymiennikami ciepła itp.).

Dopuszczalne media i warunki pracy

• Dopuszczalne czynniki: wszystkie czynniki ciekłe (z wyjątkiem amoniaku)
• Temperatura czynnika: -20…100°C (czynnik nie może zamarzać)
• Temperatura składowania / transportu / pracy: 0…70°C
• Wilgotność: <95% r.h.

Styk i obciążalność

• Typ przełącznika: styk kontaktronowy
• Maks. obciążalność styku: 230 V AC, 1 A lub 48 V DC, 1 A
• Maks. moc przełączana: 26 VA lub 20 W
• Długość przewodu / przekrój: 1,5 m / 0,5 mm²
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Nastawa punktu przełączania (woda 20°C)

Punkt przełączania jest nastawiany ręcznie i fabrycznie ustawiony na środku zakresu nastaw. Dla modelu QVE1902.015 wartości fabryczne (z zakresem regulacji) wynoszą:

• Pozycja pozioma (↔): 4,2 l/min (3,6…4,9)
• Pozycja pionowa, przepływ w górę (↑): 3,4 l/min (2,8…4,0)
• Pozycja pionowa, przepływ w dół (↓): 4,4 l/min (3,7…5,1)

Działanie styku (NO / NZ) i regulacja

Działanie styku można ustawić jako NO (styk zwierny) lub NZ (styk rozwierny) poprzez zmianę położenia układu przełączającego (czerwona lub biała strzałka).

• NO – czerwona strzałka: przy wzrastającym przepływie następuje zwarcie, przy malejącym przepływie rozwarcie.
• NZ – biała strzałka: przy wzrastającym przepływie następuje rozwarcie, przy malejącym przepływie zwarcie.

Regulacja punktu przełączania odbywa się przez ustawienie układu przełączającego wzdłuż strzałki: początek strzałki – niższy przepływ, koniec strzałki – wyższy przepływ.

Wskazówki montażowe

• Wymagane są odcinki prostoliniowe rurociągu: min. 10×DN przed i min. 5×DN za miejscem montażu.
• Przed montażem instalację należy oczyścić z zanieczyszczeń, w tym z cząstek magnetycznych (np. pozostałości po spawaniu).
• Nie używać smarów ani olejów do uszczelnienia detektora ani jego przyłączy rurowych.
• Dopuszczalna pozycja montażu: pozioma (z odchyleniem maks. 45°) lub pionowa.
• Podczas montażu należy ustawić detektor tak, aby strzałka na korpusie była równoległa do osi rury i skierowana zgodnie z kierunkiem przepływu.

Wskazówki eksploatacyjne

• W pobliżu detektora nie mogą występować pola magnetyczne (mogą zakłócać pracę urządzenia).
• Nie przekraczać maksymalnego ciśnienia roboczego.
• Urządzenie nie jest urządzeniem bezpieczeństwa w rozumieniu Dyrektywy 2006-42-EC i powinno być stosowane wyłącznie zgodnie z przeznaczeniem (monitorowanie przepływu cieczy).

Materiały i wykonanie

• Układ przełączający / przewód: poliamid / PVC
• Obudowa i łopatka / element rurowy: PPE + PS Noryl FE1630PW / mosiądz
• Kolor obudowy: czarny

Wymiary i waga

• DN: 15
• Gwint: G½
• L: 11 mm
• h: 41,5 mm
• H: 101,5 mm
• Waga: 220 g

Podsumowanie

Siemens QVE1902.015 to solidny, bezobsługowy detektor przepływu do instalacji HVAC, przeznaczony do rurociągów DN15 (G½). Zapewnia wygodną regulację punktu przełączania, możliwość ustawienia działania styku NO/NZ, ochronę IP65 oraz parametry styków odpowiednie do typowych zastosowań automatyki w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Detektor przepływu QVE1902.015 nie jest urządzeniem bezpieczeństwa w rozumieniu Dyrektywy 2006/42/EC i może być stosowany wyłącznie zgodnie z przeznaczeniem, tj. do monitorowania przepływu cieczy.
• Montaż i instalacja elektryczna mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami dotyczącymi instalacji elektrycznych.
• Przed podłączeniem przewodów elektrycznych należy odłączyć zasilanie.
• Urządzenie jest elementem elektrycznym o stopniu ochrony IP65 i klasie bezpieczeństwa II. Należy stosować je wyłącznie w granicach parametrów podanych przez producenta.
• Należy bezwzględnie przestrzegać maksymalnej obciążalności styku: 230 V AC, 1 A, 26 VA lub 48 V DC, 1 A, 20 W. Podane wartości dotyczą wyłącznie obciążenia rezystancyjnego i nie mogą być przekraczane.
• Przy przełączaniu obciążeń indukcyjnych lub pojemnościowych mogą występować skoki napięcia mogące uszkodzić styk kontaktronowy. Należy stosować odpowiednie i sprawdzone środki zabezpieczające.
• Stosować wyłącznie z dopuszczalnymi czynnikami ciekłymi, z wyłączeniem amoniaku. Przed zastosowaniem należy upewnić się, że materiały detektora są wystarczająco odporne chemicznie i mechanicznie dla danego medium oraz warunków otoczenia.
• Dopuszczalna temperatura czynnika wynosi od -20 do 100 °C, przy czym czynnik nie może zamarzać. W temperaturze otoczenia poniżej 4 °C nie wolno moczyć urządzenia, ponieważ pozostała woda może spowodować uszkodzenie wskutek zamarznięcia.
• Maksymalne ciśnienie robocze nie może zostać przekroczone. Dla modelu QVE1902.015 ciśnienie nominalne wynosi PN10.
• Nie demontować detektora podczas pracy instalacji ani gdy instalacja znajduje się pod ciśnieniem.
• Urządzenie jest bezobsługowe i nie może być naprawiane przez użytkownika.
• W pobliżu detektora nie mogą występować pola magnetyczne, ponieważ mogą zakłócać jego pracę.
• Detektor należy montować zgodnie z kierunkiem przepływu oznaczonym strzałką na obudowie, równolegle do osi przewodu rurowego. Dopuszczalna jest pozycja pionowa lub pozioma z odchyleniem maksymalnie 45°.
• Przed i za miejscem montażu należy zachować proste odcinki przewodu o długości odpowiednio co najmniej 10-krotności i 5-krotności średnicy nominalnej rurociągu.
• Przed montażem instalację należy oczyścić z zanieczyszczeń, w tym z cząstek magnetycznych, np. pozostałości po spawaniu.
• Do uszczelnienia detektora ani jego przyłączy rurowych nie należy używać smarów ani olejów.
• Dla modelu QVE1902.015: średnica nominalna DN15, maksymalny przepływ Qmax 30 l/min, fabryczny punkt przełączania dla wody o temperaturze 20 °C: 4,2 l/min (zakres 3,6…4,9 l/min).
