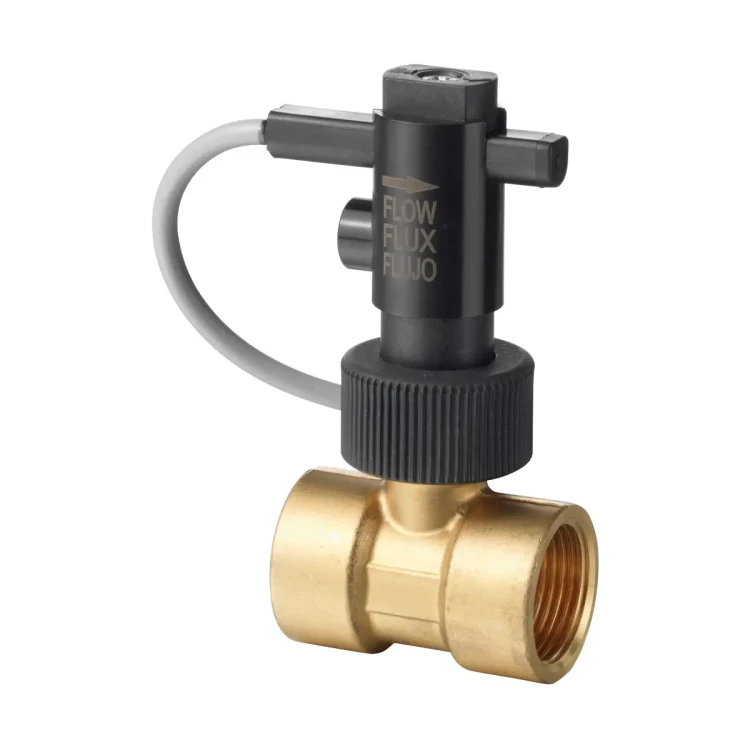

QVE1902.010 Detektor przepływu, PN10, -20...+100 °C, DN10, przyłącza G⅜", Qmax 20 l/min, IP65, styk kontaktronowy 230 V AC / 48 V DC / 1 A

Siemens QVE1902.010 to detektor przepływu do czynników ciekłych, przeznaczony do nadzorowania przepływu w instalacjach rurowych DN10 (gwint G⅜). Urządzenie stosowane jest w instalacjach HVAC – szczególnie w układach chłodniczych, pompach ciepła oraz instalacjach grzewczych (np. z parownikami, kotłami, wymiennikami ciepła). Detektor jest bezobsługowy, posiada stopień ochrony IP65 i umożliwia nastawę działania styku (normalnie otwarty / normalnie zamknięty).

Najważniejsze cechy

• Producent: Siemens
• Model: QVE1902.010
• Nr magazynowy: S55720-S199
• Typ: detektor przepływu do czynników ciekłych
• Średnica nominalna: DN10
• Przyłącze: G⅜
• Qmax: 20 l/min
• Ciśnienie nominalne: PN10 (element rurowy dopuszczony do PN25)
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Rodzaj przełącznika: styk kontaktronowy
• Obciążalność styku (maks.): 230 V AC, 1 A (26 VA) / 48 V DC, 1 A (20 W)
• Przewód podłączeniowy: 1,5 m / 0,5 mm²
• Bezobsługowy: tak

Zastosowanie

Detektor przepływu QVE1902.010 jest przeznaczony do nadzorowania przepływu czynników ciekłych w instalacjach hydraulicznych ogrzewania, wentylacji i klimatyzacji, zwłaszcza w:

• instalacjach chłodniczych,
• pompach ciepła,
• instalacjach grzewczych,
• układach z parownikami, kotłami i wymiennikami ciepła.

Czynniki i warunki pracy

• Dopuszczalne czynniki: wszystkie czynniki ciekłe (z wyjątkiem amoniaku)
• Temperatura czynnika: -20…100 °C (czynnik nie może zamarzać)
• Warunki składowania / transportu / pracy: 0…70 °C, <95% r.h.

Funkcje i działanie styku

Ustawienie fabryczne

Fabrycznie układ przełączający jest ustawiony na zwarcie – tzn. styk rozewrze się, jeśli zostanie przekroczony ustawiony punkt przełączania.

Nastawiane działanie styku (NO / NZ)

• NO (styk zwierny) – czerwona strzałka: przy przepływie wzrastającym zwarcie, przy malejącym rozwarcie.
• NZ (styk rozwierny) – biała strzałka: przy przepływie wzrastającym rozwarcie, przy malejącym zwarcie.

Regulacja punktu przełączania

• Poluzować śrubę mocującą (wkręt typu Phillips) i przesunąć układ przełączający tak, aby widoczna była czerwona lub biała strzałka (zgodnie z wymaganym działaniem styku).
• Długość strzałki służy do regulacji: ustawienie na początku strzałki oznacza niższy przepływ, a na końcu strzałki wyższy przepływ.
• Ostrożnie dokręcić śrubę mocującą; po regulacji zalecane jest zabezpieczenie śruby lakierem.

Punkty przełączania (woda 20 °C)

• Ustawienia fabryczne (zakres): 3,2 l/min (2,8…3,7)
• Ustawienia fabryczne (zakres): 2,7 l/min (2,0…3,4)
• Ustawienia fabryczne (zakres): 3,6 l/min (3,1…4,1)

Montaż i instalacja – kluczowe wymagania

• Odcinki proste rurociągu: przed detektorem min. 10×DN, za detektorem min. 5×DN.
• Przed montażem instalację należy oczyścić z zanieczyszczeń, w tym z cząstek magnetycznych (np. pozostałości po spawaniu).
• Nie używać smarów ani olejów do uszczelnienia detektora ani jego przyłączy rurowych.
• Pozycja montażu: pozioma (odchylenie maks. 45°) lub pionowa.
• Podczas montażu strzałka na detektorze powinna być równoległa do osi przewodu i skierowana zgodnie z kierunkiem przepływu.
• Przestrzegać wszystkich przepisów dotyczących instalacji elektrycznych; podłączenia wykonywać wyłącznie przez wykwalifikowany personel.
• Aby możliwa była zmiana nastaw, należy przewidzieć odpowiednio dłuższy kabel podłączeniowy.

Wskazówki eksploatacyjne

• W pobliżu detektora nie mogą występować pola magnetyczne (mogą zakłócać pracę urządzenia).
• Maksymalne ciśnienie robocze nie może zostać przekroczone.
• Jeśli detektor jest stosowany w temperaturze otoczenia < 4 °C, nie można go moczyć (pozostała woda może doprowadzić do uszkodzeń wskutek zamarznięcia).

Dane techniczne (skrót)

• Styk: kontaktronowy
• Maks. obciążalność styku: 230 V AC, 1 A / 48 V DC, 1 A
• Maks. moc przełączana: 26 VA lub 20 W
• Długość przewodu / przekrój: 1,5 m / 0,5 mm²
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A
• Stopień ochrony: IP65 (wg EN 60529)
• Standard produktu: EN 60204-1

Wymiary i waga

• DN: 10
• Gwint: G⅜
• L: 11 mm
• h: 41,5 mm
• H: 101,5 mm
• Waga: 255 g

Materiały i kolor

• Układ przełączający / przewód podłączeniowy: poliamid / PVC
• Obudowa i łopatka / element rurowy: PPE + PS Noryl FE1630PW / mosiądz
• Kolor obudowy: czarny

Podsumowanie

Siemens QVE1902.010 to solidny, bezobsługowy detektor przepływu do instalacji DN10 (G⅜), zaprojektowany do nadzoru przepływu cieczy w aplikacjach HVAC. Oferuje IP65, kontaktronowy styk o obciążalności do 230 V AC / 1 A oraz możliwość ustawienia działania styku (NO/NZ) i punktu przełączania pod wymagania instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Detektor przepływu przeznaczony jest wyłącznie do monitorowania przepływu cieczy. Nie jest urządzeniem bezpieczeństwa w rozumieniu Dyrektywy 2006/42/WE.
• Produkt stosować wyłącznie w dopuszczalnym zakresie parametrów: dla cieczy innych niż amoniak, przy temperaturze czynnika od -20 do 100 °C, pod warunkiem że czynnik nie zamarza, oraz przy ciśnieniu nominalnym PN10.
• Przed zastosowaniem należy upewnić się, że materiały detektora są wystarczająco odporne chemicznie i mechanicznie na stosowany czynnik oraz warunki otoczenia.
• Instalacje elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych.
• Przed podłączeniem przewodów elektrycznych należy odłączyć zasilanie.
• Urządzenie elektryczne o stopniu ochrony IP65 i klasie bezpieczeństwa II. Podłączenie i eksploatację prowadzić zgodnie z dokumentacją producenta.
• Nie przekraczać maksymalnej obciążalności styku: 230 V AC, 1 A, 26 VA lub 48 V DC, 1 A, 20 W. Podane wartości dotyczą wyłącznie obciążenia rezystancyjnego.
• Podczas przełączania obciążeń indukcyjnych lub pojemnościowych mogą występować skoki napięcia, które mogą uszkodzić styk kontaktronowy lub skrócić jego trwałość. Należy stosować odpowiednie i sprawdzone środki ochronne.
• Stosować zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Detektor należy montować zgodnie z kierunkiem przepływu medium, zwracając uwagę, aby strzałka na urządzeniu była ustawiona równolegle do osi rurociągu i zgodnie z kierunkiem przepływu.
• Dopuszczalna pozycja montażu: pionowa lub pozioma z maksymalnym odchyleniem 45°.
• Przed i za miejscem montażu należy zachować proste odcinki rurociągu o długości odpowiednio co najmniej 10-krotności i 5-krotności średnicy nominalnej przewodu.
• Przed montażem należy oczyścić instalację z zanieczyszczeń, w tym cząstek magnetycznych, np. pozostałości po spawaniu.
• Nie używać smarów ani olejów do uszczelnienia detektora ani jego przyłączy rurowych.
• W pobliżu urządzenia nie mogą występować pola magnetyczne, ponieważ mogą zakłócać jego pracę.
• Nie przekraczać maksymalnego ciśnienia roboczego urządzenia.
• W temperaturze otoczenia poniżej 4 °C nie wolno moczyć detektora. Pozostała woda może zamarznąć i spowodować uszkodzenie urządzenia.
• Nigdy nie demontować detektora podczas pracy instalacji ani wtedy, gdy instalacja znajduje się pod ciśnieniem.
• Produkt jest bezobsługowy i nie może być naprawiany przez użytkownika.
