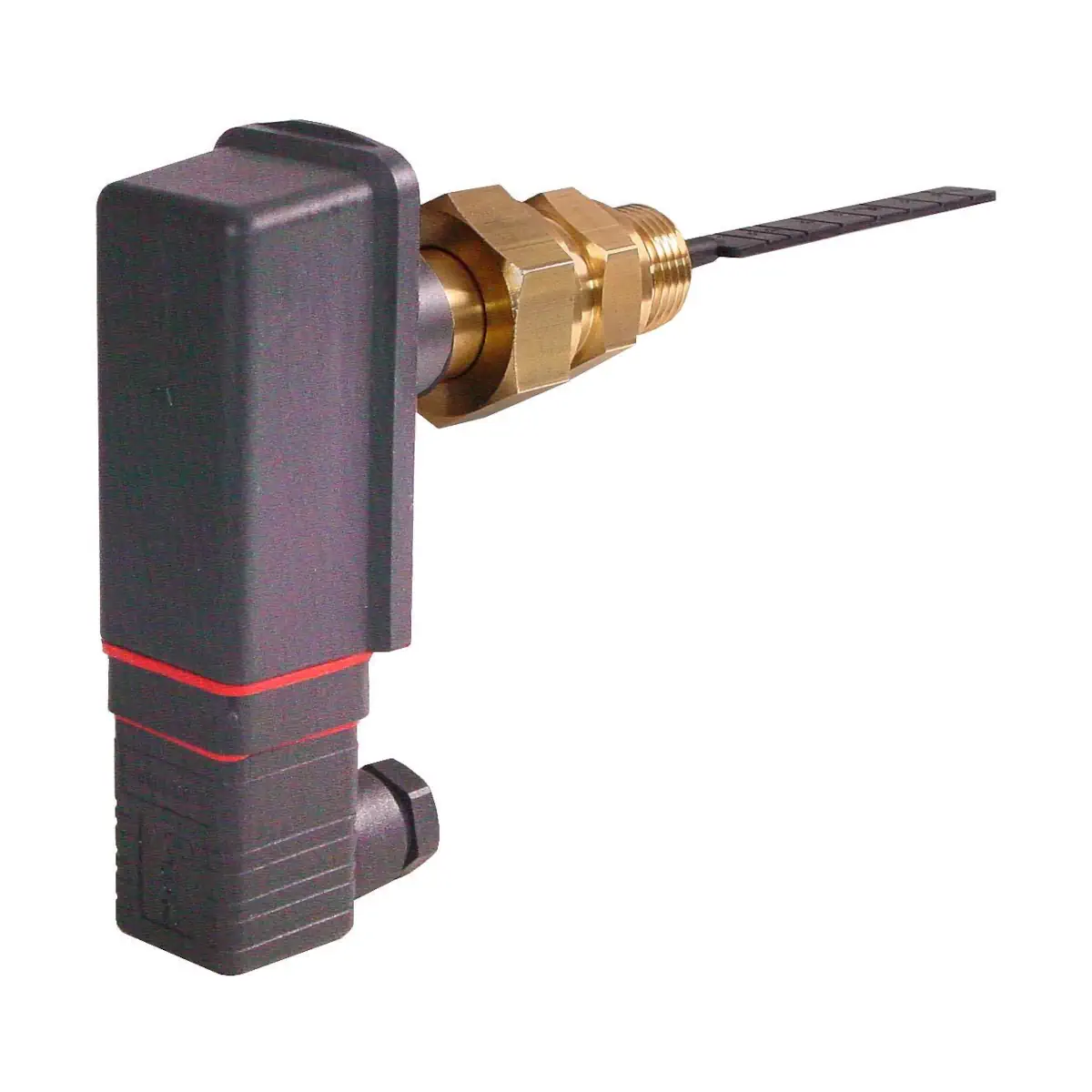

QVE1901 Detektor przepływu, PN25, -20..+110 [°C], DN20..200, styk kontaktronowy 230 [V] AC / 48 [V] DC / 1 [A]

QVE1901 to detektor przepływu do czynników ciekłych, przeznaczony do montażu w instalacjach rurowych o średnicy DN 20…200. Wyposażony w kontaktronowy układ przełączający z nastawnym działaniem styku (normalnie otwarty / normalnie zamknięty) oraz ręczną regulacją punktu przełączania, umożliwia niezawodny nadzór przepływu wody i innych cieczy w systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Hermetyczna obudowa o stopniu ochrony IP65 oraz konstrukcja bezobsługowa zapewniają wysoką trwałość i odporność w trudnych warunkach pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: QVE1901
• Typ: detektor (czujnik) przepływu do cieczy
• Zastosowanie: nadzór przepływu w instalacjach hydraulicznych HVAC (układy chłodnicze, pompy ciepła, instalacje grzewcze)
• Zakres średnic rurociągu: DN 20…200 (dostosowanie przez przycięcie łopatki)
• Dopuszczalne media: wszystkie czynniki ciekłe, z wyjątkiem amoniaku; czynnik musi być niezamarzający
• Ciśnienie nominalne: PN25
• Rodzaj przełącznika: kontaktron
• Działanie styku: nastawne – styk zwierny (N.O.) lub styk rozwierny (N.C.)
• Obciążalność styku: maks. 230 V AC, 1 A, 26 VA; maks. 48 V DC, 1 A, 20 W
• Nastawa punktu przełączania: ręczna, z tolerancją zakresów ±15% (zgodnie z tabelą punktów przełączania)
• Zakres temperatury medium: −20…+110 °C (czynnik niezamarzający)
• Temperatura otoczenia (praca / składowanie): −20…+80 °C
• Wilgotność otoczenia: <95% r.h.
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przyłącze hydrauliczne: gwint G½ A (wymagany trójnik ½" wg EN DIN 10241 / 10242), mosiężna nakrętka łącząca G¾
• Przyłącze elektryczne: wtyczka kątowa EN 175301‑803‑A z dławnicą PG9 (średnica zewnętrzna kabla 4,5…7 mm)
• Materiał obudowy: poliamid, czarny
• Korpus łączący: mosiądz, gwint G½"
• Masa: ok. 0,31 kg (bez opakowania)
• Konstrukcja: urządzenie bezobsługowe, przeznaczone do długotrwałej pracy ciągłej

Zastosowanie

Detektor przepływu QVE1901 stosowany jest w instalacjach:

• chłodniczych (m.in. z parownikami),
• pomp ciepła,
• grzewczych (np. z kotłami, wymiennikami ciepła),
• ogólnie – w instalacjach hydraulicznych HVAC, gdzie wymagany jest nadzór obecności i wielkości przepływu cieczy.

Wszystkie dane dotyczące punktów przełączania podano dla wody o temperaturze 20 °C oraz montażu w trójniku na poziomym odcinku rurociągu.

Funkcje i działanie

Budowa detektora

• Wewnątrz korpusu znajduje się układ dźwigniowy w postaci trzpienia z łopatką zamocowaną na jednym końcu.
• Na drugim końcu trzpienia znajduje się magnes trwały, współpracujący z umieszczonym powyżej kontaktronem (bez kontaktu z medium).
• Drugi magnes o przeciwnej polaryzacji zapewnia siłę powrotną, ustawiając układ w położeniu spoczynkowym przy braku przepływu.

Zasada działania

• Przy braku przepływu łopatka pozostaje w położeniu spoczynkowym, a magnes utrzymuje kontaktron w stanie odpowiadającym nastawionemu typowi styku.
• Po pojawieniu się przepływu medium łopatka zostaje odchylona, układ dźwigniowy obraca się, a położenie magnesu względem kontaktronu ulega zmianie.
• W wyniku tego styk kontaktronu zwiera się lub rozwiera, sygnalizując przekroczenie (lub spadek poniżej) ustawionego punktu przełączania.
• Po ustaniu przepływu układ dźwigniowy powraca do położenia początkowego, przywracając pierwotny stan styku.

Nastawa działania styku (N.O. / N.C.)

• Działanie styku detektora można ustawić za pomocą układu przełączającego z kolorowymi strzałkami:
  • CZERWONA strzałka – styk zwierny (N.O., normalnie otwarty): przy wzrastającym przepływie styk się zamyka (zwarcie), przy malejącym – otwiera.
  • BIAŁA strzałka – styk rozwierny (N.C., normalnie zamknięty): przy wzrastającym przepływie styk się otwiera, przy malejącym – zamyka.
• Ustawieniem fabrycznym jest działanie jako styk zwierny (czerwona strzałka), który zwiera się po przekroczeniu ustawionego punktu przełączania.

Regulacja punktu przełączania

• Punkt przełączania przepływu jest regulowany ręcznie przez przesunięcie układu przełączającego względem uchwytu (po zdjęciu pokrywy).
• Przesunięcie w kierunku strzałki oznacza ustawienie punktu przełączania na większy przepływ.
• Przesunięcie przeciwnie do kierunku strzałki ustawia punkt przełączania na mniejszy przepływ.
• Fabrycznie wartość wyłączenia (przy malejącym przepływie) jest ustawiona na minimum zakresu.
• Po regulacji śrubę mocującą należy starannie dokręcić; zalecane jest jej zabezpieczenie np. lakierem.
• Dokładne zakresy i wartości punktów przełączania dla poszczególnych średnic DN podano w tabeli punktów przełączania w dokumentacji technicznej.

Podłączenie elektryczne i bezpieczeństwo

• Przyłącze elektryczne realizowane jest za pomocą wtyczki kątowej EN 175301‑803‑A z wbudowanymi zaciskami śrubowymi.
• Przewód wprowadza się przez dławnicę PG9 z uszczelnieniem gumowym; dla zachowania stopnia ochrony IP65 średnica zewnętrzna kabla musi wynosić 4,5…7 mm.
• W złączu wyprowadzone są zaciski styku kontaktronowego; pozostałe piny są niewykorzystane (zgodnie ze schematem w dokumentacji).
• Maksymalne obciążenie elektryczne styku nie może być przekroczone – w przeciwnym razie może dojść do uszkodzenia kontaktronu.
• Zalecane jest stosowanie zewnętrznego zabezpieczenia linii:
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898 lub
  • zasilacz z ograniczeniem prądu do maks. 10 A.
• Obciążenia indukcyjne (np. cewki, przekaźniki) mają niekorzystny wpływ na styki – konieczne jest odpowiednie ich zabezpieczenie (układy gasikowe zgodnie z zaleceniami producenta).
• Wszystkie prace przy instalacji elektrycznej muszą być wykonywane przy wyłączonym napięciu przez osoby z odpowiednimi kwalifikacjami, zgodnie z obowiązującymi przepisami.
• Przy projektowaniu instalacji należy przewidzieć wystarczającą długość przewodu, aby umożliwić późniejszą regulację punktów przełączania bez konieczności rozłączania kabli.

Montaż hydrauliczny

• Do montażu w rurociągu wymagany jest trójnik ½" zgodny z:
  • EN DIN 10241 (gwintowane łączniki rurowe stalowe),
  • EN DIN 10242 (gwintowane łączniki rurowe z żeliwa ciągliwego).
• Nominalna pozycja montażu: pionowa stojąca na poziomym odcinku rurociągu; dopuszczalne odchylenie do 45° od pionu.
• Na obudowie detektora znajduje się strzałka kierunku przepływu; podczas montażu musi być ona ustawiona równolegle do osi rurociągu i skierowana zgodnie z rzeczywistym kierunkiem przepływu medium.
• Przed i za miejscem montażu należy zapewnić prostoliniowe odcinki rurociągu o długości:
  • co najmniej 10× DN przed detektorem,
  • co najmniej 5× DN za detektorem.
• Przed montażem instalację należy dokładnie przepłukać, usuwając zanieczyszczenia, w tym cząstki magnetyczne (np. pozostałości po spawaniu).
• W pobliżu detektora nie mogą występować silne pola magnetyczne, które mogłyby zakłócić pracę układu magnes–kontaktron.
• Mosiężną nakrętkę łączącą G¾ należy dokręcać momentem 25…30 Nm.
• Przy zastosowaniu w temperaturze otoczenia poniżej +4 °C detektor przed montażem nie może być zawilgocony – pozostała w nim woda mogłaby zamarznąć i spowodować uszkodzenie.
• Łopatkę detektora należy przyciąć do długości odpowiadającej średnicy rurociągu (wymiar L3, tolerancja ±1 mm):
  • DN 20 – L3 = 40 mm
  • DN 25 – L3 = 46 mm
  • DN 32 – L3 = 51 mm
  • DN 40 – L3 = 61 mm
  • DN 50 – L3 = 71 mm
  • DN 80 – L3 = 91 mm
  • DN 100, DN 150, DN 200 – L3 = 111 mm

Dane techniczne

• Model: QVE1901
• Medium: wszystkie czynniki ciekłe (za wyjątkiem amoniaku), niezamarzające
• Średnica rurociągu: DN 20…200
• Rodzaj przełącznika: kontaktron
• Obciążalność styku: 230 V AC, 1 A; 48 V DC, 1 A
• Maks. moc przełączana: 26 VA (AC) / 20 W (DC)
• Zewnętrzne zabezpieczenie: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do 10 A
• Nastawa punktu przełączania: ręczna, wartości wyłączenia fabrycznie ustawione na minimum zakresu; tolerancja ±15% (wg tabeli punktów przełączania)
• Dopuszczalna temperatura medium: −20…+110 °C
• Ciśnienie nominalne: PN25
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki otoczenia (praca / składowanie): −20…+80 °C, wilgotność <95% r.h.
• Norma produktu: EN 60204‑1 (Bezpieczeństwo maszyn – Wyposażenie elektryczne maszyn)
• Obudowa: poliamid, czarny
• Korpus łączący: mosiądz, gwint G½"
• Masa: ok. 0,31 kg (bez opakowania)

Podsumowanie

Siemens QVE1901 to kompaktowy, bezobsługowy detektor przepływu do cieczy, przeznaczony do rurociągów DN 20…200 w instalacjach HVAC. Kontaktronowy układ przełączający z możliwością wyboru działania N.O. / N.C. oraz ręczna regulacja punktu przełączania pozwalają precyzyjnie dostosować działanie detektora do konkretnej aplikacji – od układów chłodniczych i pomp ciepła po instalacje grzewcze z kotłami i wymiennikami ciepła. Solidna konstrukcja o ciśnieniu nominalnym PN25 i stopniu ochrony IP65 zapewnia niezawodną pracę w szerokim zakresie temperatur medium i otoczenia, czyniąc QVE1901 uniwersalnym rozwiązaniem do nadzoru przepływu w nowoczesnych instalacjach wodnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami oraz właściwą dyrektywą europejską.
• Montaż, podłączenie elektryczne, uruchomienie oraz regulację urządzenia należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz przepisami dotyczącymi instalacji elektrycznych i wodnych.
• Niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Przed podłączeniem przewodów należy wyłączyć napięcie zasilające.
• Nie wolno przekraczać maksymalnych parametrów elektrycznych styku: 230 V AC, 1 A, 26 VA lub 48 V DC, 1 A, 20 W. Przekroczenie tych wartości może spowodować uszkodzenie kontaktronu.
• Obciążenia indukcyjne mogą niekorzystnie wpływać na styki przełączające. Stosować odpowiednie obwody zabezpieczające zgodnie z zaleceniami producenta.
• Produkt przeznaczony jest wyłącznie do czynników ciekłych, z wyłączeniem amoniaku.
• Medium robocze musi być niezamarzające. Należy stosować odpowiednie środki zapobiegające zamarzaniu czynnika. Jeżeli urządzenie ma być stosowane w temperaturze otoczenia poniżej 4 °C, przed montażem nie należy go moczyć, ponieważ pozostała woda może doprowadzić do uszkodzeń wskutek zamarznięcia.
• Przed montażem instalację należy oczyścić z zanieczyszczeń, w tym z cząstek magnetycznych, np. pozostałości po spawaniu. Zanieczyszczenia mogą zakłócić działanie urządzenia lub spowodować jego uszkodzenie.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu: pionowo, na poziomym odcinku rurociągu, z maksymalnym odchyleniem 45°. Strzałka na obudowie musi być ustawiona równolegle do osi rurociągu i zgodnie z kierunkiem przepływu.
• Przed i za miejscem montażu należy zachować wymagane proste odcinki przewodu o długości odpowiednio co najmniej 10-krotności i 5-krotności średnicy nominalnej rury.
• W pobliżu urządzenia nie mogą występować pola magnetyczne, ponieważ mogą zakłócać jego pracę.
• Podczas montażu należy stosować odpowiedni trójnik 1/2" zgodny z EN DIN 10241 lub EN DIN 10242 oraz dokręcać mosiężną nakrętkę łączącą G¾ momentem 25...30 Nm.
• Aby zachować stopień ochrony IP65, należy stosować kabel o średnicy zewnętrznej 4,5...7 mm oraz sprawdzić prawidłowe założenie wszystkich uszczelek połączeń.
• Urządzenie pracuje w zakresie temperatur czynnika od -20 °C do +110 °C oraz temperatury otoczenia od -20 °C do +80 °C. Nie należy eksploatować produktu poza dopuszczalnymi warunkami pracy.
• Produkt jest urządzeniem bezobsługowym i nie może być naprawiany przez użytkownika. W przypadku usterki urządzenie należy przekazać do serwisu producenta.
