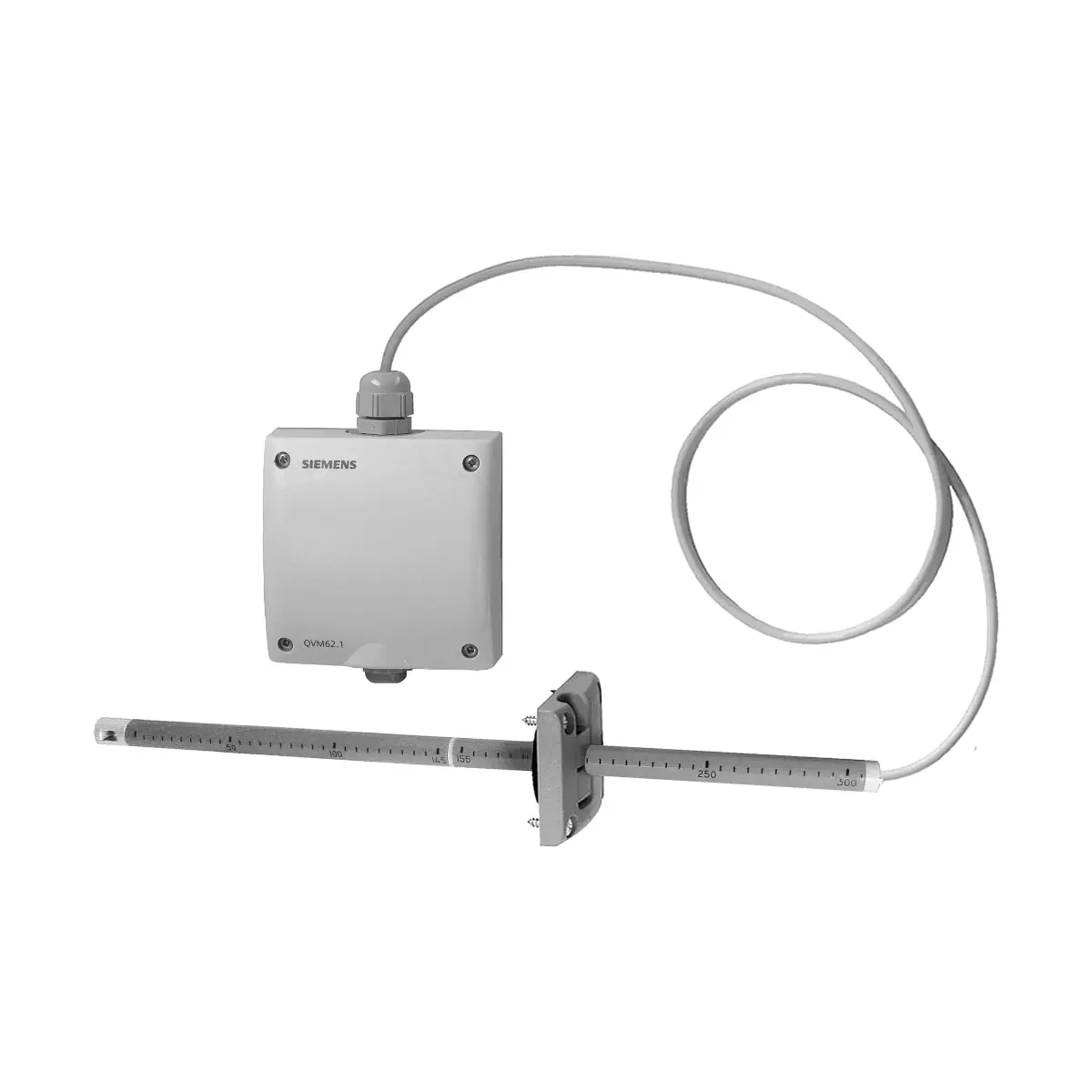

QVM62.1-HE Czujnik prędkości przepływu powietrza, 24V AC/DC, wyjście 0..10V lub 4..20mA, zakres 0..5 / 0..10 / 0..15m/s, IP65

QVM62.1-HE to czujnik prędkości przepływu powietrza firmy Siemens, przeznaczony do pracy w kanałach wentylacyjnych. Urządzenie mierzy prędkość powietrza metodą anemometryczną (pomiar punktowy) i przetwarza ją na aktywny sygnał wyjściowy DC 0…10 V lub DC 4…20 mA. Czujnik stosuje się do regulowania i utrzymywania stałej prędkości przepływu, równoważenia zmian ciśnienia (nawiew/wywiew) oraz nadzorowania przepływu powietrza w kanałach.

Najważniejsze cechy

• Producent: Siemens
• Model: QVM62.1-HE
• Numer magazynowy: S55720-S536
• Zastosowanie: kontrola, regulacja i nadzór prędkości powietrza w kanałach
• Zasilanie: AC/DC 24 V ±20% (SELV), 50/60 Hz
• Pobór energii: < 5 VA
• Sygnał wyjściowy (wybierany): DC 0…10 V lub DC 4…20 mA
• Zakresy pomiarowe (wybierane): 0…5 / 0…10 / 0…15 m/s (fabrycznie ustawione 0…10 m/s)
• Dopuszczalna prędkość powietrza: 20 m/s
• Stopień ochrony: przetwornik IP65, głowica czujnika IP20
• Przewód: ekranowany, 4-żyłowy, długość 1 m (fabrycznie podłączony)
• Obudowa: tworzywo sztuczne (poliwęglan), zdejmowana pokrywa; czujnik (w całości) bez silikonu

Zastosowanie

QVM62.1-HE jest przeznaczony do utrzymywania prędkości przepływu powietrza na stałym poziomie, kompensowania zmian ciśnienia oraz nadzorowania przepływu w kanałach. Czujnik jest stosowany głównie do ciągłego sterowania wentylatorami w instalacjach, w celu nastawy przepływu objętościowego powietrza.

Zasada działania

• Czujnik rejestruje prędkość powietrza i konwertuje ją na aktywny sygnał wyjściowy DC 0…10 V lub DC 4…20 mA.
• Pomiar odbywa się punktowo w profilu przepływu; przy pomiarze średniej prędkości w kanale kluczowa jest głębokość zanurzenia.
• Pomiar realizowany jest metodą anemometryczną.
• Element czujnikowy zaprojektowano jako solidny i prawie niewrażliwy na zanieczyszczenia w strumieniu powietrza.

Budowa i elementy montażowe

• Trzpień zanurzeniowy z głowicą czujnika i elementem pomiarowym
• Przedłużenie trzpienia z łącznikiem
• Końcówka trzpienia ze strzałką kierunku przepływu
• Nastawialny kołnierz montażowy (do mocowania i uszczelnienia na ścianie kanału)
• Przetwornik w obudowie z tworzywa sztucznego (pokrywa zdejmowana; możliwy montaż wkrętami na płaskiej powierzchni)
• Skala na trzpieniu i przedłużaczu (podziałka co 0,5 cm) do ustawiania głębokości zanurzenia

Konfiguracja (zworki)

Wybór zakresu prędkości powietrza

• Bez zwory: 0…5 m/s
• Zwora na 1 i 2: 0…10 m/s (nastawa fabryczna)
• Zwora na 2 i 3: 0…15 m/s

Wybór sygnału wyjściowego

• Pozycja I: DC 4…20 mA
• Pozycja U: DC 0…10 V

Podłączenie elektryczne

• Zasilanie: AC/DC 24 V (SELV)
• Zaciski (schemat): G – zasilanie 24 V, M – masa pomiarowa / uziemienie napięcia roboczego, X1 – sygnał wyjściowy (0…10 V lub 4…20 mA)
• Wyjście X1: zabezpieczone przed zwarciem
• Uwagi dot. zabezpieczenia połączeń: urządzenie zabezpieczone przed błędnym połączeniem, ale tylko dla napięć odpowiedniego typu; zaciski głowicy czujnika nie są zabezpieczone przed napięciem zasilającym 24 V AC/DC
• Zaciski: śrubowe, maks. 2 × 1,5 mm²

Montaż – najważniejsze zalecenia

• Montaż w miejscu, gdzie przepływ powietrza jest ustalony; nie montować w pobliżu przepustnic, klap ani miejsc zmiany kierunku kanału.
• Trzpień zanurzeniowy zamontować tak, aby powietrze mogło przepływać przez otwór w głowicy czujnika.
• Przestrzegać dopuszczalnych długości przewodów do regulatora.
• Stosować transformator SELV z oddzielnym uzwojeniem do pracy ciągłej (zgodnie z lokalnymi przepisami).

Dane techniczne

• Napięcie zasilające: AC/DC 24 V ±20% (SELV)
• Częstotliwość: 50/60 Hz
• Pobór energii: < 5 VA
• Prąd maks.: AC: 190 mA, DC: 70 mA
• Zakresy pomiarowe (wybierane): 0…5 / 0…10 / 0…15 m/s
• Dokładność (przy 20 °C, 45% r.F., 1013 hPa): ±(0,2 m/s + 3% wartości zmierzonej)
• Dopuszczalna prędkość powietrza: 20 m/s
• Zależność od kierunku przepływu: < 3% wartości zmierzonej przy < ±10°
• Stała czasowa t90 (przy 10 m/s): ok. 4 s
• Wyjście napięciowe: DC 0…10 V, ±1 mA
• Wyjście prądowe: DC 4…20 mA, 0…500 Ω
• Dopuszczalna długość kabla do regulatora: Ø 0,6 mm – 50 m; 1 mm² – 150 m; 1,5 mm² – 300 m
• Długość kabla do głowicy czujnika: 1 m (zamontowany fabrycznie)
• Stopień ochrony: przetwornik IP65; głowica czujnika IP20
• Warunki pracy: -10…+45 °C; <95% r.h. (bez kondensacji)
• Warunki składowania: -30…+60 °C; <95% r.h. (bez kondensacji)
• Warunki transportu: -25…+60 °C; <95% r.h. (bez kondensacji)
• Masa (z opakowaniem): 0,352 kg

Podsumowanie

Siemens QVM62.1-HE to kanałowy czujnik prędkości powietrza z zasilaniem AC/DC 24 V (SELV), wybieranymi zakresami 0…5 / 0…10 / 0…15 m/s oraz przełączanym wyjściem 0…10 V lub 4…20 mA. Dzięki solidnemu elementowi pomiarowemu i obudowie przetwornika o stopniu ochrony IP65 sprawdza się w aplikacjach HVAC do stabilizacji prędkości przepływu, kompensacji zmian ciśnienia oraz nadzorowania przepływu w kanałach.
