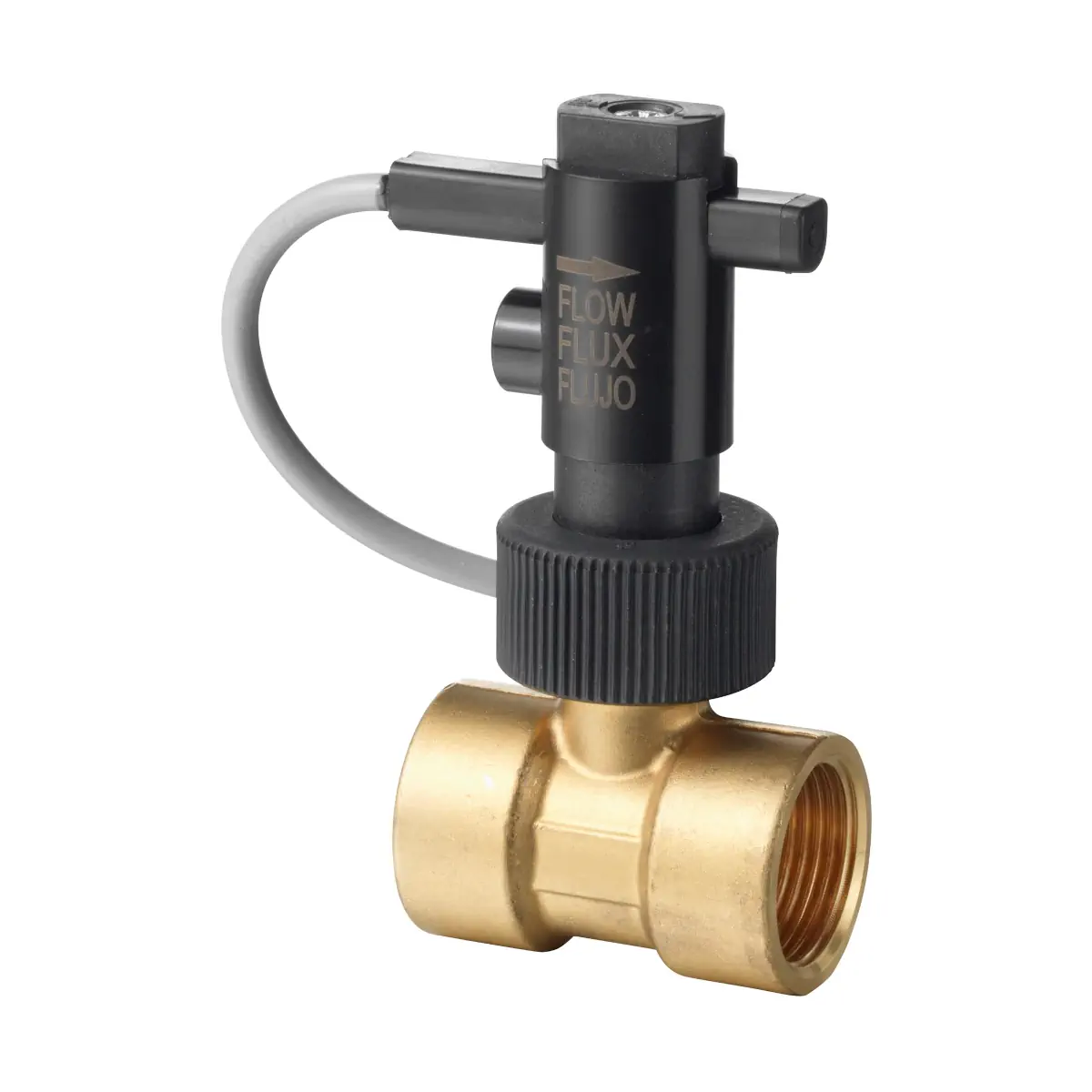

QVE1902.020 Detektor przepływu, PN10, -20...+100 °C, DN20, przyłącza G¾", Qmax 80 l/min, IP65, styk kontaktronowy 230 V AC / 48 V DC / 1 A

QVE1902.020 to detektor przepływu do czynników ciekłych, przeznaczony do montażu w instalacjach rurowych DN 20 (gwint G¾). Stosowany jest w systemach ogrzewania, wentylacji i klimatyzacji (HVAC) do nadzorowania przepływu cieczy w instalacjach hydraulicznych – szczególnie w układach chłodniczych, pompach ciepła oraz instalacjach grzewczych (np. z parownikami, kotłami i wymiennikami ciepła). Urządzenie jest bezobsługowe, ma obudowę o stopniu ochrony IP65 i umożliwia nastawę działania styku (NO/NZ).

Najważniejsze cechy

• Producent: Siemens
• Model: QVE1902.020
• Typ: detektor przepływu do czynników ciekłych
• Średnica nominalna: DN 20
• Przyłącze: gwint G¾
• Qmax: 80 l/min
• Ciśnienie nominalne: PN10 (element rurowy dopuszczony do PN25)
• Stopień ochrony obudowy: IP65
• Klasa bezpieczeństwa: II
• Rodzaj styku: styk kontaktronowy
• Maks. obciążalność styku: 230 V AC, 1 A (26 VA) / 48 V DC, 1 A (20 W)
• Działanie styku: nastawiane (normalnie otwarty / normalnie zamknięty)
• Przewód podłączeniowy: 1,5 m / 0,5 mm²

Zastosowanie

Detektor przepływu QVE1902.020 przeznaczony jest do nadzorowania przepływu cieczy w instalacjach hydraulicznych HVAC, w szczególności w:

• instalacjach chłodniczych,
• pompach ciepła,
• instalacjach grzewczych (np. z parownikami, kotłami, wymiennikami ciepła).

Funkcje i działanie

Rodzaj i obciążalność styku

• Typ przełącznika: styk kontaktronowy.
• Maks. obciążalność styku: 230 V AC, 1 A (26 VA) oraz 48 V DC, 1 A (20 W).
• Należy przestrzegać maksymalnej obciążalności styku (wartości dotyczą obciążenia rezystancyjnego).

Nastawa działania styku (NO / NZ)

Działanie styku można ustawić zgodnie z wymaganiami instalacji:

• NO (styk zwierny) – czerwona strzałka: przy przepływie wzrastającym następuje zwarcie, a przy malejącym rozwarcie.
• NZ (styk rozwierny) – biała strzałka: przy przepływie wzrastającym następuje rozwarcie, a przy malejącym zwarcie.

Nastawa punktu przełączania

• Nastawa: ręczna, fabrycznie ustawiona na środku zakresu nastaw.
• Aby zmienić ustawienia, należy poluzować śrubę mocującą (Phillips) i przesunąć układ przełączający tak, aby widoczna była czerwona lub biała strzałka (zależnie od wymaganego działania styku), a następnie dokręcić śrubę.
• Długość strzałki służy do regulacji punktu przełączania: początek strzałki oznacza niższy przepływ, a koniec strzałki wyższy przepływ.
• Po regulacji zalecane jest zabezpieczenie śruby mocującej lakierem.

Ustawienia fabryczne punktów przełączania (woda 20 °C)

• Montaż poziomy (→): 7,6 l/min (zakres 6,9…8,4 l/min)
• Montaż pionowy, przepływ w górę (↑): 7,1 l/min (zakres 6,1…8,2 l/min)
• Montaż pionowy, przepływ w dół (↓): 8,7 l/min (zakres 8,0…9,5 l/min)

Montaż

• Wymagane są prostoliniowe odcinki przewodów: przed detektorem co najmniej 10× DN oraz za detektorem co najmniej 5× DN.
• Przed montażem instalację należy oczyścić z zanieczyszczeń (w tym cząstek magnetycznych, np. pozostałości po spawaniu).
• Nie używać smarów ani olejów do uszczelnienia detektora ani jego przyłączy rurowych.
• Dopuszczalna pozycja montażu: pozioma (z odchyleniem maks. 45°) lub pionowa.
• Podczas montażu należy ustawić detektor tak, aby strzałka na korpusie była równoległa do osi rurociągu i skierowana zgodnie z kierunkiem przepływu.

Podłączenie elektryczne

• Przestrzegać wszystkich przepisów dotyczących instalacji elektrycznych.
• Instalacje elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed podłączeniem przewodów elektrycznych należy odłączyć zasilanie.
• Aby umożliwić zmianę nastaw (punktów przełączania), należy przewidzieć odpowiednio dłuższy kabel podłączeniowy.
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.

Dane techniczne (QVE1902.020)

• Dopuszczalne czynniki: wszystkie czynniki ciekłe (z wyjątkiem amoniaku)
• Temperatura czynnika: -20…100 °C (czynnik nie może zamarzać)
• Średnica nominalna: DN 20
• Ciśnienie nominalne: PN10 (element rurowy dopuszczony do PN25)
• Typ przełącznika: styk kontaktronowy
• Maks. obciążalność styku: 230 V AC, 1 A / 48 V DC, 1 A
• Maks. moc przełączana: 26 VA lub 20 W
• Długość przewodu / przekrój: 1,5 m / 0,5 mm²
• Stopień ochrony obudowy: IP65 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Warunki (składowanie/transport/praca): 0…70 °C, <95% r.h.
• Standard produktu: EN 60204-1
• Materiały: układ przełączający/przewód: poliamid/PVC; obudowa i łopatka/element rurowy: PPE + PS Noryl FE1630PW / mosiądz
• Kolor obudowy: czarny

Wymiary i waga

• Gwint (G): G¾
• L: 15 mm
• h: 46,0 mm
• H: 105,5 mm
• Waga: 239 g

Podsumowanie

Siemens QVE1902.020 to solidny i bezobsługowy detektor przepływu do cieczy, przeznaczony do instalacji DN 20 z przyłączem G¾. Oferuje obudowę IP65, styk kontaktronowy o obciążalności do 230 V AC / 1 A oraz możliwość ustawienia działania styku NO/NZ i punktu przełączania, co ułatwia dopasowanie pracy urządzenia do wymagań instalacji HVAC.
