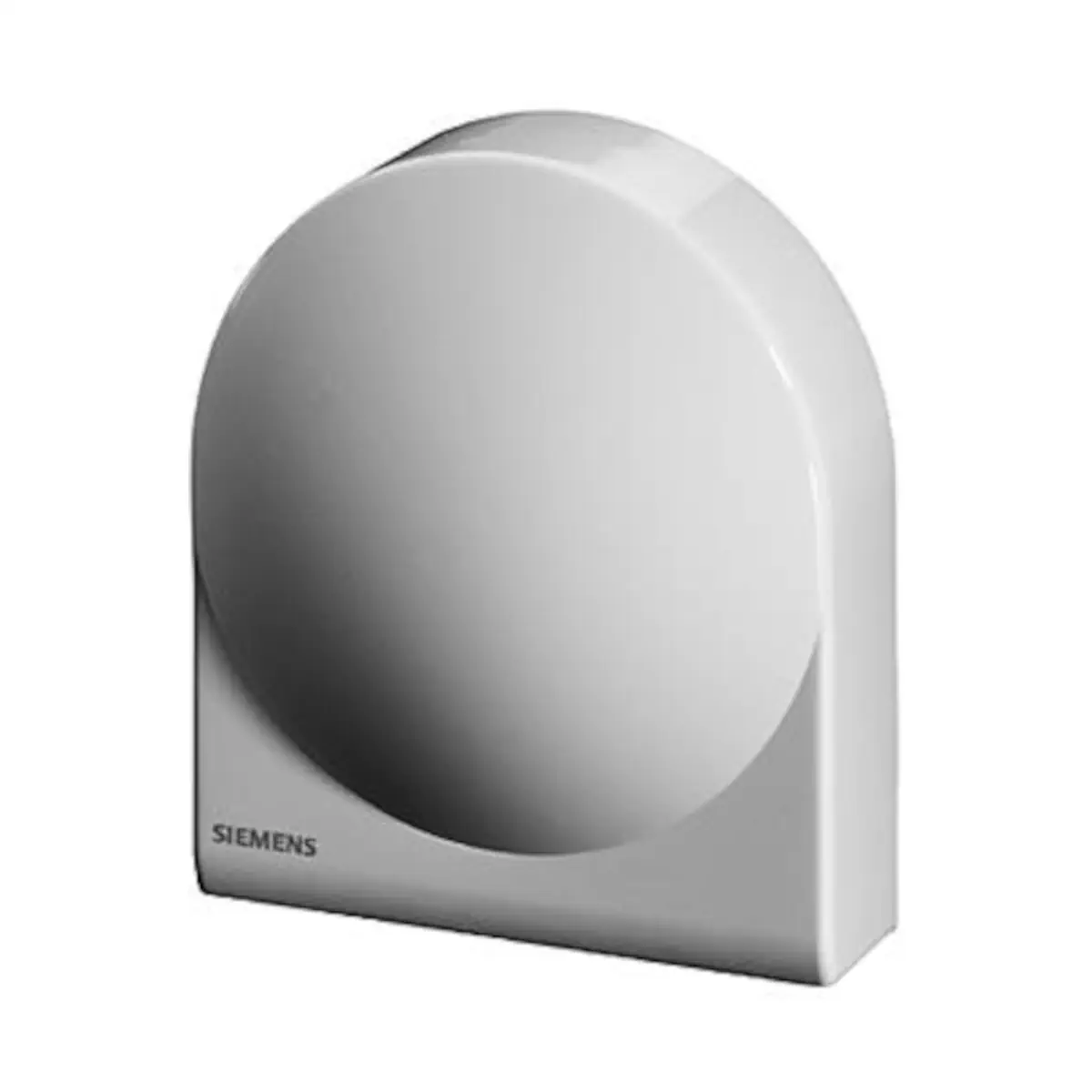

QAC34/101 Czujnik temperatury zewnętrznej (do zestawu RVS46/1)

Przejdź do sekcji Opinie

Siemens QAC34/101 to zewnętrzny czujnik temperatury przeznaczony do instalacji grzewczych i HVAC, szczególnie do systemów Albatros2. Wykorzystuje element NTC 1k, dzięki czemu współpracuje ze sterownikami wymagającymi tej charakterystyki i dostarcza wiarygodny sygnał do regulacji pogodowej. Zakres pracy -50…70°C umożliwia pomiar w każdych warunkach, a montaż na elewacji ułatwia szybkie uruchomienie.

Element pomiarowy: NTC 1k
Zakres pomiaru: -50…70°C
Zastosowanie: pomiar temperatury zewnętrznej

Przejdź do pełnego opisu

78,46 zł

Ilość

szt.

Dostępność:

24 h (mała ilość) | + kurier, paczkomat 1-2 dni

Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł

Opis

QAC34/101 to czujnik temperatury zewnętrznej firmy Siemens, przeznaczony do pomiaru temperatury na zewnątrz budynku w instalacjach grzewczych opartych o system Albatros2. Czujnik wykorzystuje element pomiarowy NTC 1K i pracuje w zakresie -50…70°C, zapewniając wiarygodny sygnał do funkcji sterowania zależnego od warunków pogodowych.

Najważniejsze cechy

Producent: Siemens
Model: QAC34/101
Typ: czujnik temperatury zewnętrznej
Element pomiarowy: NTC 1K
Zakres pomiarowy: -50…70°C
Miejsce montażu / zastosowanie: na zewnątrz (pomiar temperatury zewnętrznej)
Karta katalogowa czujnika: Q1811

Zastosowanie

QAC34/101 służy do pomiaru temperatury zewnętrznej i przekazywania jej do sterownika, aby wspierać funkcje regulacji instalacji grzewczej w systemie Albatros2 (np. sterowanie zależne od temperatury zewnętrznej).

Dane techniczne

Element pomiarowy: NTC 1K
Zakres: -50…70°C
Przeznaczenie: pomiar temperatury zewnętrznej

Podsumowanie

Siemens QAC34/101 to dedykowany czujnik temperatury zewnętrznej z elementem NTC 1K i szerokim zakresem pracy -50…70°C, przeznaczony do zastosowań w instalacjach grzewczych w ramach rozwiązań Albatros2.

Certyfikaty i ostrzeżenia bezpieczeństwa

Czujnik temperatury zewnętrznej QAC34/101 jest przeznaczony do pomiaru temperatury zewnętrznej; stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
Urządzenie może być stosowane wyłącznie w instalacjach budynków spełniających wymogi techniczne oraz zgodnie z miejscowymi przepisami instalacyjnymi.
Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwymi przepisami instalacyjnymi.
Czujnik należy montować na zewnętrznej ścianie budynku, najlepiej pośrodku budynku lub strefy grzewczej, na wysokości co najmniej 2,5 m nad ziemią.
Nie montować czujnika nad oknami, drzwiami, kratkami wentylacyjnymi ani w pobliżu innych źródeł ciepła. Nie montować pod balkonem lub rynną dachową.
Czujnik powinien być montowany na najzimniejszej ścianie zewnętrznej budynku, zwykle od strony północnej lub północno-zachodniej.
Nie narażać czujnika na bezpośrednie działanie porannych promieni słonecznych ani na inne niepożądane wpływy mogące zakłócić pomiar.
Przewody czujnika należy prowadzić zgodnie z dokumentacją producenta. Przewodów czujnikowych nie wolno układać równolegle z przewodami napięciowymi.
Należy stosować dopuszczalne długości przewodów czujnika zgodnie z dokumentacją producenta. Nieprawidłowy dobór przewodu może powodować błędne działanie układu.
W przypadku stwierdzenia przerwy lub zwarcia w obwodzie czujnika należy usunąć usterkę przed dalszą eksploatacją instalacji.
Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.

Pliki do pobrania:
QAC34/101 Karta katalogowa
QAC34/101 Instrukcja montażu

Certyfikaty i ostrzeżenie bezpieczeństwa

Posiada oznaczenie CE (zgodność z normami UE).
Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
Urządzenie elektryczne niskonapięciowe. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie. Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowy montaż, okablowanie lub podłączenie mogą spowodować uszkodzenie urządzenia, instalacji albo nieprawidłową pracę systemu.
Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z dokumentacją producenta. W przypadku montażu w miejscu narażonym na wilgoć lub wpływy atmosferyczne należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta.
Czujniki i elementy pomiarowe należy montować w miejscu zapewniającym prawidłowy pomiar, z dala od źródeł ciepła, chłodu, przeciągów, bezpośredniego nasłonecznienia oraz innych czynników zakłócających. Nieprawidłowy montaż może powodować błędny pomiar i nieprawidłową pracę instalacji.
Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem, w instalacjach spełniających wymagania techniczne oraz w granicach parametrów określonych przez producenta. Użycie niezgodne z przeznaczeniem może spowodować nieprawidłową pracę instalacji, uszkodzenie urządzenia lub zagrożenie dla systemu.
