QAC22 Czujnik temperatury zewnętrznej, LG-Ni1000, -50..+70 [°C]

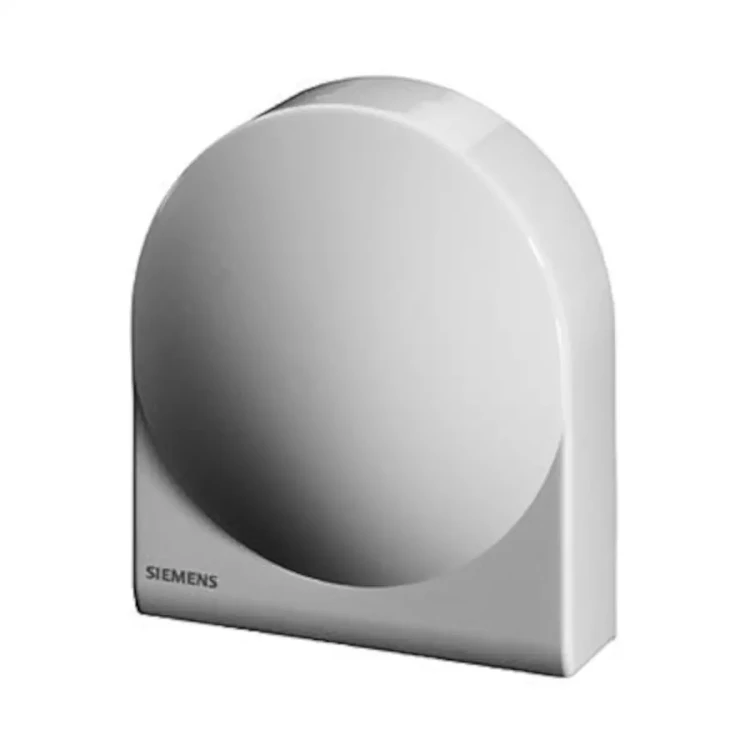

QAC22 to pasywny zewnętrzny czujnik temperatury firmy Siemens, wyposażony w element pomiarowy LG-Ni 1000 i przeznaczony do pracy w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Umożliwia pomiar temperatury zewnętrznej w szerokim zakresie -50…+70 °C, rejestrując jednocześnie – w niewielkim stopniu – wpływ promieniowania słonecznego, wiatru oraz temperatury ściany, na której jest zamontowany. Obudowa o stopniu ochrony IP54 zapewnia niezawodną pracę w warunkach zewnętrznych.

Najważniejsze cechy

• Producent: Siemens
• Model: QAC22
• Typ urządzenia: pasywny czujnik temperatury zewnętrznej (rezystancyjny)
• Element pomiarowy: LG-Ni 1000
• Zakres zastosowania (pomiaru temperatury): -50…+70 °C
• Zakres zastosowania (wilgotność): 5…95 % r.h.
• Dopuszczalne warunki pracy (otoczenie): -40…+70 °C, 0…100 % r.h.
• Stała czasowa czujnika: ok. 14 min
• Rodzaj pomiaru i sygnał wyjściowy: pasywny – zmiana rezystancji w funkcji temperatury
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa: tworzywo sztuczne ASA, ze zdejmowaną pokrywą
• Kolor pokrywy: biały, RAL 9003
• Przyłącze elektryczne: zaciski śrubowe dla 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie kabla: przez dławik kablowy (np. M16 × 1,5)
• Montaż: na zewnętrznej ścianie budynku; możliwość okablowania podtynkowego (od tyłu) lub natynkowego (od dołu)
• Oznaczenie CE i normy: zgodność z wymaganiami UE, norma wyrobu EN 60730-1
• Zgodność środowiskowa: zgodna środowiskowo konstrukcja, zgodność z RoHS – szczegóły w deklaracji środowiskowej produktu CE1E1701
• Masa (z opakowaniem): ok. 0,093 kg

Zastosowanie

Czujnik temperatury zewnętrznej QAC22 przeznaczony jest do stosowania w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC) jako:

• czujnik prowadzący w pogodowej regulacji temperatury zasilania,
• czujnik pomiarowy wykorzystywany m.in. do optymalizacji pracy instalacji, do wyświetlania mierzonej temperatury lub do podłączenia do systemu zarządzania budynkiem.

Dzięki szerokiemu zakresowi temperatury oraz odpornej obudowie QAC22 sprawdza się jako wiarygodne źródło informacji o temperaturze zewnętrznej w systemach automatyki budynkowej.

Działanie

Czujnik QAC22 dokonuje pomiaru temperatury zewnętrznej oraz – w niewielkim zakresie – promieniowania słonecznego, wpływu wiatru lub temperatury ścian, za pomocą elementu pomiarowego LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury.

Sygnał pomiarowy jest sygnałem pasywnym i ma postać zmiany oporu elektrycznego. Rezystancja elementu LG-Ni 1000 zależna od temperatury opisana jest charakterystyką producenta; dokładność pomiaru przedstawiono na wykresach (różnica temperatury Δϑ w funkcji temperatury), na podstawie których regulatory lub systemy automatyki mogą precyzyjnie przeliczać wartość oporu na temperaturę.

Wyjście czujnika podłączane jest bezpośrednio do kompatybilnego regulatora lub systemu sterowania, który interpretuje sygnał rezystancyjny zgodnie ze swoją charakterystyką wejściową.

Budowa i montaż

QAC22 posiada obudowę z tworzywa sztucznego (ASA) ze zdejmowaną pokrywą. Po jej zdjęciu dostępne są zaciski podłączeniowe. Przewody mogą być doprowadzane:

• od tyłu obudowy – przy okablowaniu podtynkowym,
• od dołu obudowy – przy okablowaniu natynkowym, z możliwością przykręcenia dławika kablowego.

Miejsce i sposób montażu

• Przy regulacji pogodowej: czujnik montuje się na ścianie domu lub budynku z oknami najczęściej użytkowanego pomieszczenia, w miejscu nie narażonym na poranne promieniowanie słoneczne. W razie wątpliwości zaleca się montaż na ścianie północnej lub północno‑zachodniej.
• Przy optymalizacji: czujnik montuje się na najzimniejszej ścianie domu lub budynku (zwykle ściana północna); również w tym przypadku nie może on być narażony na poranne promieniowanie słoneczne.
• Czujnik zaleca się montować w przybliżeniu w środku budynku lub strefy grzewczej, na wysokości co najmniej 2,5 m nad ziemią.
• Czujnika nie należy montować nad oknami, drzwiami, wywietrznikami lub innymi źródłami ciepła ani pod balkonami lub okapami dachowymi.
• Aby uniknąć błędów pomiaru spowodowanych cyrkulacją powietrza, korytko kablowe przy czujniku powinno być uszczelnione.
• Czujnika nie wolno malować.

Podłączenie elektryczne

• Po zdjęciu pokrywy przewody przyłącza się do śrubowych zacisków wewnątrz obudowy.
• Przewody podłączeniowe są zamienialne – biegunowość nie ma znaczenia dla sygnału rezystancyjnego.
• Dopuszczalne długości przewodów zależą od typu regulatora; należy stosować się do informacji zawartych w odpowiednich kartach katalogowych urządzeń współpracujących.

Dane techniczne

• Oznaczenie typu: QAC22
• Element pomiarowy: LG-Ni 1000
• Rodzaj pomiaru i sygnał wyjściowy: pasywny, rezystancyjny
• Zakres zastosowania (temperatura): -50…+70 °C
• Zakres zastosowania (wilgotność): 5…95 % r.h.
• Stała czasowa: ok. 14 min
• Warunki pracy (otoczenie) – temperatura: -40…+70 °C
• Warunki pracy (otoczenie) – wilgotność: 0…100 % r.h.
• Przechowywanie i transport – temperatura: -25…+65 °C
• Przechowywanie i transport – wilgotność: < 95 % r.h.
• Warunki mechaniczne (transport/przechowywanie): klasa 2M2
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa bezpieczeństwa: III (EN 60730-1)
• Norma wyrobu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność EU (CE): zgodnie z deklaracją zgodności producenta
• Połączenie elektryczne: zaciski śrubowe 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie kabla: dławik kablowy (np. M16 × 1,5)
• Materiał podstawy: tworzywo sztuczne ASA
• Materiał pokrywy: tworzywo sztuczne ASA, RAL 9003
• Opakowanie: karton
• Masa (z opakowaniem): ok. 0,093 kg

Utylizacja

Czujnik QAC22 należy utylizować jako zużyty sprzęt elektroniczny, zgodnie z odpowiednimi dyrektywami europejskimi i krajowymi przepisami. Urządzenia nie wolno usuwać razem z odpadami komunalnymi – powinno być przekazane do właściwego punktu zbiórki lub recyklingu.

Podsumowanie

Siemens QAC22 to precyzyjny, pasywny czujnik temperatury zewnętrznej z elementem pomiarowym LG-Ni 1000, pracujący w szerokim zakresie -50…+70 °C. Solidna obudowa o stopniu ochrony IP54, elastyczne możliwości montażu na elewacji oraz prosty, rezystancyjny sygnał pomiarowy sprawiają, że QAC22 jest sprawdzonym rozwiązaniem do pogodowej regulacji temperatury zasilania oraz pomiaru temperatury zewnętrznej w nowoczesnych instalacjach HVAC.
