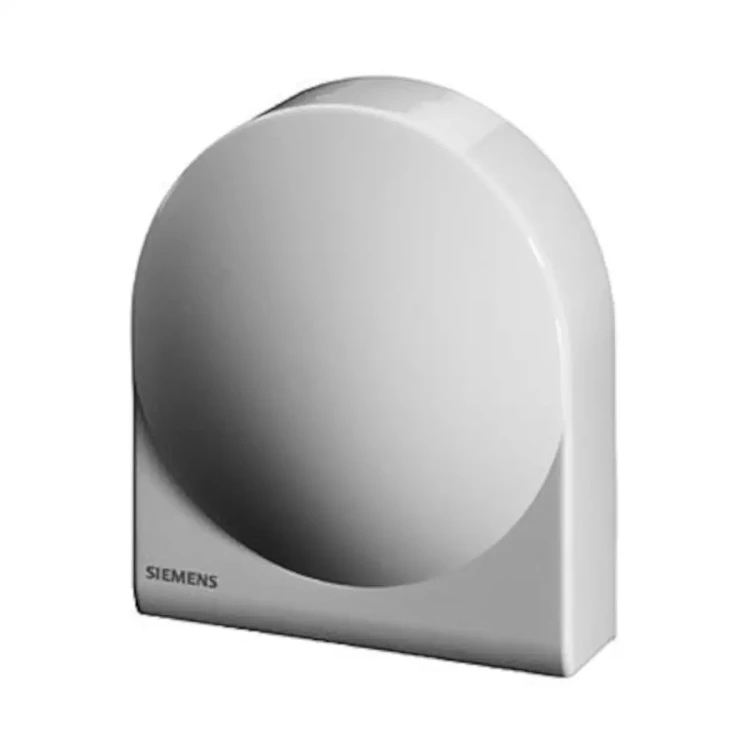

QAC2030 Czujnik temperatury zewnętrznej, NTC10k, -40..+70 [°C], IP54

QAC2030 to pasywny czujnik temperatury zewnętrznej firmy Siemens z elementem pomiarowym NTC 10k, przeznaczony do pracy w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Umożliwia pomiar temperatury powietrza na zewnątrz budynku oraz – w niewielkim zakresie – wpływu promieniowania słonecznego, wiatru i temperatury ścian, w szerokim zakresie roboczym od -40 do +70 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: QAC2030
• Typ: pasywny czujnik temperatury zewnętrznej
• Element pomiarowy: NTC 10k
• Rodzaj sygnału: pasywny, rezystancyjny (zmiana rezystancji w funkcji temperatury)
• Zakres temperatury pracy / pomiaru: -40…+70 °C
• Zakres wilgotności otoczenia (praca): 0…100% r.h.
• Stała czasowa: 14 min
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Zatwierdzenia: CE, UL (UL 873, klasa 2)
• Obudowa: tworzywo sztuczne ASA z zdejmowaną pokrywą (pokrywa w kolorze RAL9003)
• Przyłącze elektryczne: zaciski śrubowe do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie przewodu: przez dławik kablowy (np. M16 × 1,5), od tyłu (podtynkowo) lub od dołu (natynkowo)
• Montaż: na zewnętrznej ścianie budynku, w optymalnie dobranym miejscu pomiarowym
• Masa (z opakowaniem): ok. 0,093 kg

Zastosowanie

Czujnik QAC2030 przeznaczony jest do stosowania w instalacjach ogrzewania, wentylacji i klimatyzacji jako:

• Czujnik prowadzący w pogodowej regulacji temperatury zasilania instalacji grzewczej.
• Czujnik pomiarowy wykorzystywany np. do optymalizacji pracy systemu, do wyświetlania mierzonej temperatury zewnętrznej lub do podłączenia do systemu zarządzania budynkiem.

Może współpracować ze wszystkimi regulatorami i systemami automatyki, do których można podłączyć sygnał pomiarowy z pasywnego czujnika NTC 10k.

Działanie i budowa

Zasada pomiaru

• Czujnik mierzy temperaturę zewnętrzną za pomocą elementu NTC 10k, którego rezystancja zmienia się w funkcji temperatury.
• Sygnał pomiarowy ma postać pasywną, rezystancyjną i jest przekazywany bezpośrednio do współpracującego regulatora lub systemu BMS.
• Oprócz temperatury powietrza czujnik rejestruje – w niewielkim zakresie – również wpływ promieniowania słonecznego, wiatru oraz temperatury ściany, na której jest zamontowany.
• Dokładność pomiaru określona jest charakterystyką elementu NTC 10k oraz wykresami błędu temperaturowego podanymi przez producenta.

Obudowa i przyłącza

• Obudowa wykonana jest z tworzywa sztucznego ASA i składa się z podstawy oraz zdejmowanej pokrywy.
• Zaciski podłączeniowe znajdują się wewnątrz obudowy i są dostępne po zdjęciu pokrywy.
• Przewód można wprowadzić do czujnika:
  • od tyłu – okablowanie podtynkowe,
  • od dołu – okablowanie natynkowe, z możliwością przykręcenia dławika kablowego (np. M16 × 1,5).
• Stopień ochrony IP54 zapewnia odpowiednią odporność na wpływy środowiska zewnętrznego przy prawidłowym montażu i uszczelnieniu wprowadzenia przewodu.
• Wewnętrzny schemat połączeń jest jednakowy dla wszystkich wersji czujnika tej serii; przewody podłączeniowe są zamienialne (brak polaryzacji).

Wskazówki montażowe

• Czujnik montuje się na zewnętrznej ścianie budynku:
  • przy regulacji – na ścianie z oknami najczęściej użytkowanego pomieszczenia,
  • przy optymalizacji – na najzimniejszej ścianie budynku (zwykle północnej).
• Czujnik nie może być narażony na poranne promieniowanie słoneczne; w razie wątpliwości zaleca się montaż na ścianie północnej lub północno-zachodniej.
• Zalecana wysokość montażu to co najmniej 2,5 m nad poziomem terenu, możliwie w środku elewacji lub strefy grzewczej.
• Nie montować:
  • nad oknami, drzwiami, wywietrznikami lub innymi źródłami ciepła,
  • pod balkonami lub okapami dachowymi.
• Aby uniknąć błędów pomiaru spowodowanych cyrkulacją powietrza w ścianie, korytko kablowe przy czujniku powinno być uszczelnione.
• Czujnika nie wolno malować.
• Instrukcja montażu jest nadrukowana na opakowaniu urządzenia.

Podłączenie elektryczne

• Podłączenie do instalacji odbywa się za pomocą zacisków śrubowych:
  • do 2 × 1,5 mm² lub
  • 1 × 2,5 mm².
• Doprowadzenie przewodu przez dławik kablowy (np. M16 × 1,5) zapewnia szczelność i odciążenie mechaniczne przewodu.
• Dopuszczalne długości przewodów zależą od typu zastosowanego regulatora i są podane w jego karcie katalogowej.
• Czujnik jest pasywny – nie wymaga osobnego zasilania, a jego wyjście stanowi rezystancja elementu NTC 10k.

Dane techniczne

• Model: QAC2030
• Element pomiarowy: NTC 10k
• Rodzaj sygnału: pasywny, rezystancyjny
• Zakres temperatury pracy / pomiaru: -40…+70 °C
• Zakres wilgotności (praca): 0…100% r.h.
• Stała czasowa: 14 min
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa bezpieczeństwa: III (EN 60730-1)
• Warunki klimatyczne (praca): wg IEC 721-3-2, klasa 2K3
• Warunki klimatyczne (transport i składowanie): -25…+65 °C, <95% r.h.
• Warunki mechaniczne: klasa 2M2 wg IEC 721-3-2
• Norma wyrobu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zatwierdzenia: CE, UL (UL 873, klasa 2)
• Materiał podstawy: tworzywo sztuczne ASA
• Pokrywa: tworzywo sztuczne ASA, kolor RAL9003
• Przyłącze elektryczne: zaciski śrubowe do 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie kabla: dławik kablowy (np. M16 × 1,5)
• Masa (z opakowaniem): ok. 0,093 kg
• Opakowanie: karton

Podsumowanie

Siemens QAC2030 to zewnętrzny czujnik temperatury z elementem NTC 10k, przeznaczony do pracy w wymagających warunkach atmosferycznych w zakresie od -40 do +70 °C. Pasywny, rezystancyjny sygnał pomiarowy, solidna obudowa o stopniu ochrony IP54, elastyczne opcje prowadzenia przewodu oraz zgodność z normami EN 60730-1 i UL 873 sprawiają, że QAC2030 jest uniwersalnym rozwiązaniem do pogodowej regulacji i monitoringu temperatury zewnętrznej w nowoczesnych systemach HVAC.
