RVS46/1 Zestaw do regulacji strefy grzewczej obsługujący 1 zawór mieszający z pompą: regulator z wbudowanym zegarem cyfrowym wraz z czujnikiem temperatury zewnętrznej QAC34 oraz czujnikiem przylgowym QAD36

RVS46/1 to kompletny zestaw regulatora strefy grzewczej, realizujący pogodową regulację temperatury zasilania w wodnych instalacjach grzewczych. Zestaw składa się z regulatora RVS46.530/2 oraz czujników: temperatury zewnętrznej QAC34/101 i temperatury zasilania QAD36/101. Układ umożliwia programowanie czasowe temperatury komfortowej i ekonomicznej, automatyczną pracę oszczędnościową ECO oraz sterowanie zaworem mieszającym 230 V AC (3‑stawnie lub 2‑stawnie) i pompą obiegową w instalacjach grzejnikowych, konwekcyjnych i podłogowych.

Najważniejsze cechy

• Producent: Siemens
• Model zestawu: RVS46/1
• Elementy w zestawie: regulator RVS46.530/2, czujnik temperatury zewnętrznej QAC34/101, czujnik temperatury zasilania QAD36/101
• Typ urządzenia: regulator pogodowy temperatury zasilania dla jednej strefy grzewczej
• Zastosowanie: wodne instalacje grzewcze w budynkach jednorodzinnych (także z instalacją zdalaczynną) oraz w budynkach mieszkalnych i innych z własną kotłownią
• Rodzaj instalacji: ogrzewanie grzejnikowe, konwekcyjne lub podłogowe
• Sposób regulacji: pogodowa regulacja temperatury zasilania z wpływem pomieszczenia lub bez, lub regulacja temperatury w pomieszczeniu
• Programowanie czasu: program tygodniowy z maks. 3 okresami grzania na dobę oraz program święta/wakacje
• Tryby temperatury: temperatura normalna (komfortowa) i obniżona (ekonomiczna) + temperatura ochrony przed zamarzaniem
• Funkcja ECO: automatyczna, oszczędna praca instalacji z dynamicznym sterowaniem pompą obiegową
• Sterowanie zaworem mieszającym: wyjście 230 V AC do 3‑stawnego (zwiększanie/zmniejszanie) lub 2‑stawnego termicznego siłownika
• Sterowanie pompą obiegową: przekaźnikowe wyjście 230 V AC z funkcją ochrony pompy (okresowe załączanie)
• Ochrona instalacji: ochrona przed zamarzaniem budynku, obiegu grzewczego i instalacji; ustawiane ograniczenie minimalnej i maksymalnej temperatury zasilania
• Obsługa: 2‑wierszowy podświetlany wyświetlacz LCD, 7 przycisków, poziom użytkownika i instalatora
• Tryby pracy: AUTO (praca wg programu), STANDBY (czuwanie / ochrona przed zamarzaniem), tryb ręczny
• Diagnostyka: komunikaty błędów z kodami (np. czujnik zewnętrzny, zasilania, zadajnik pomieszczeniowy, łącze radiowe) i test wejść/wyjść
• Napięcie zasilania: 230 V AC ±10%, 50/60 Hz
• Stopień ochrony regulatora: IP54 (przy prawidłowym montażu)
• Temperatura pracy regulatora: 0…50 °C (bez kondensacji)
• Masa regulatora: ok. 764 g (bez opakowania)

Zastosowanie

Zestaw RVS46/1 przeznaczony jest do regulacji temperatury w:

• Budynkach jednorodzinnych z instalacją cieplną zdalaczynną
• Budynkach mieszkalnych i innych z własną instalacją grzewczą
• Wodnych instalacjach grzewczych: grzejnikowych, konwekcyjnych oraz ogrzewaniu podłogowym

Regulator steruje strefą grzewczą na podstawie zmierzonej temperatury zewnętrznej (czujnik QAC34/101) oraz temperatury zasilania (czujnik QAD36/101), z możliwością uwzględnienia temperatury w pomieszczeniu przy zastosowaniu zadajnika pomieszczeniowego.

Funkcje i działanie

Regulacja pogodowa i krzywa grzewcza

• Pogodowa regulacja temperatury zasilania z możliwością:
  • pracy tylko w funkcji pogody,
  • pracy pogodowej z wpływem pomieszczenia,
  • lub z regulacją temperatury w pomieszczeniu.
• Wartość zadana temperatury zasilania tworzona jest na podstawie krzywej grzewczej, tak aby uzyskać stałą temperaturę w pomieszczeniu nawet bez czujnika pokojowego.
• Standardowe nachylenie krzywej: 1,24 – zmiana temperatury normalnej za pomocą przycisków powoduje równoległe przesunięcie krzywej (wyższa/niższa temp. zasilania przy tej samej temp. zewnętrznej).
• Możliwe jest ograniczenie minimalnej i maksymalnej temperatury zasilania zgodnie z wymaganiami instalacji (parametry instalatora).
• Regulator uwzględnia zdolność budynku do magazynowania ciepła, poprawiając komfort i stabilność temperatury.

Programowanie czasu i tryby pracy

• Program tygodniowy z możliwością:
  • ustawień wspólnych dla całego tygodnia (1–7),
  • osobno dla dni roboczych (1–5) i weekendu (6–7),
  • lub z rozróżnieniem poszczególnych dni (1…7).
• Możliwe jest ustawienie do 3 okresów grzania (temperatura normalna) na dobę; poza nimi utrzymywana jest temperatura obniżona.
• Program święta/wakacje – umożliwia obniżenie temperatury w zadanym okresie, działając w trybie AUTO w oparciu o wcześniej zaprogramowane czasy.
• Automatyczne przełączanie z czasu letniego na zimowy – zintegrowane z funkcją ECO.
• Tryb AUTO: ogrzewanie wg programu czasu, z aktywnymi funkcjami ochronnymi, możliwością przełączenia na zadajnik pomieszczeniowy.
• Tryb STANDBY: ogrzewanie wyłączone, utrzymywana jest temperatura ochrony przed zamarzaniem; wszystkie funkcje ochronne aktywne, zadajnik pomieszczeniowy nieaktywny.

Funkcja ECO i sterowanie pompą

• Automatyczna funkcja ECO odpowiada za oszczędną pracę całoroczną:
  • dynamiczne sterowanie pompą obiegową w zależności od zapotrzebowania na ciepło,
  • uwzględnienie okresowych ograniczeń ciepła w ciągu doby.
• Ochrona pompy – okresowy sygnał załączający zapobiega zablokowaniu pompy w okresach postoju.

Sterowanie zaworem mieszającym

• Wyjście 230 V AC do sterowania zaworem mieszającym:
  • 3‑stawnie (sygnały „otwórz” / „zamknij” – podnoszenie/obniżanie temperatury zasilania), lub
  • 2‑stawnie – sterowanie termicznym siłownikiem 230 V AC (nastawa typu siłownika w parametrze 80).
• Wyjścia przekaźnikowe są bezpotencjałowe, przystosowane do napięcia 24…230 V AC.

Obsługa i tryb ręczny

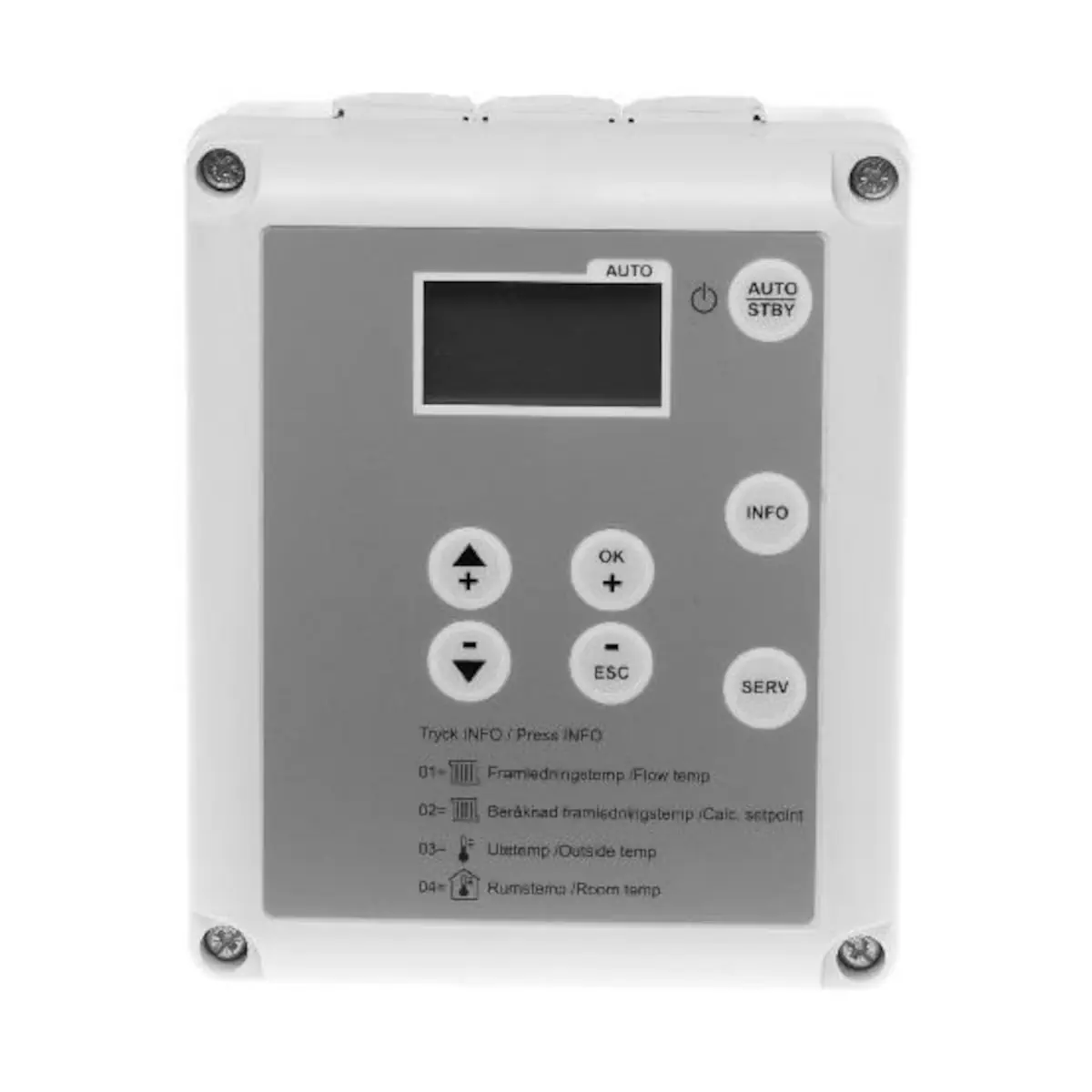

• Na panelu czołowym regulatora:
  • 2‑wierszowy wyświetlacz LCD z podświetleniem (pełni także funkcję wskaźnika obecności zasilania),
  • 7 przycisków do nawigacji, zmiany nastaw i wyboru trybu pracy.
• Dostępne są dwa poziomy obsługi:
  • Poziom użytkownika – parametry 50…74 (m.in. czas, data, program tygodniowy, nastawy temperatur).
  • Poziom instalatora – parametry 53…99 (m.in. ograniczenia temperatur zasilania, parametry regulacyjne).
• Za pomocą przycisków można:
  • ustawiać temperaturę normalną oraz obniżoną w pomieszczeniu,
  • wybierać tryb pracy (AUTO, STANDBY),
  • aktywować tryb ręczny (przycisk SERV) w celu ręcznego nadzorowania pracy instalacji.
• Tryb ręczny:
  • po włączeniu na wyświetlaczu pojawia się komunikat „On” i odpowiedni symbol,
  • funkcje regulacyjne są nieaktywne – przekaźniki pozostają w stałym stanie,
  • pompa obiegu grzewczego (wyjście Q2) jest załączona,
  • wyjścia zaworu mieszającego (Y1/Y2) są wyłączone, bez zasilania,
  • po wyłączeniu trybu ręcznego regulator powraca do ostatnio wybranego programu pracy.

Wyświetlanie informacji i diagnostyka

• Przycisk INFO udostępnia kluczowe informacje eksploatacyjne:
  • no.01 – zmierzona temperatura zasilania,
  • no.02 – wyliczona (zadana) temperatura zasilania,
  • no.03 – temperatura zewnętrzna,
  • no.04 – temperatura w pomieszczeniu (jeśli zastosowano czujnik/zadajnik pomieszczeniowy).
• Regulator sygnalizuje usterki symbolem błędu oraz kodem „C.xx” na wyświetlaczu, m.in.:
  • C.10 – usterka czujnika temperatury zewnętrznej,
  • C.30 – usterka czujnika temperatury zasilania,
  • C.61 – usterka zadajnika pomieszczeniowego,
  • C.85 – usterka łącza radiowego.
• W pamięci mogą być zapisane maks. 2 komunikaty błędów; znikają dopiero po usunięciu przyczyny.
• Dostępny jest test działania wejść i wyjść (czujników i przekaźników) z poziomu przycisku INFO lub menu instalatora, ułatwiający uruchomienie i diagnostykę.

Czujniki wchodzące w skład zestawu

Czujnik temperatury zewnętrznej QAC34/101

• Czujnik zewnętrzny z elementem pomiarowym NTC 1000 Ω.
• Przeznaczony do pomiaru temperatury zewnętrznej, a w pewnym zakresie także wpływu promieniowania słonecznego, temperatury ściany i wiatru.
• Zapewnia wiarygodny sygnał do pogodowej regulacji temperatury zasilania.

Czujnik temperatury zasilania QAD36/101

• Czujnik przylgowy z elementem pomiarowym NTC 10 kΩ.
• Przeznaczony do pomiaru temperatury rur – temperatury zasilania w obiegu grzewczym.
• Zapewnia informację niezbędną do dokładnego sterowania zaworem mieszającym i ochrony instalacji.

Dane techniczne regulatora RVS46.530/2 (element zestawu)

• Zasilanie: 230 V AC (±10%), 50/60 Hz
• Maksymalny pobór mocy: 8 VA
• Zewnętrzny bezpiecznik linii zasilającej: maks. 10 A, charakterystyka T
• Przyłącza zasilania i wyjść:
  • przewody z końcówkami lub bez,
  • 1 przewód: 0,5…2,5 mm²,
  • 2 przewody: 0,5…1,5 mm²,
  • 3 przewody: niedopuszczalne na jednym zacisku.
• Wejścia czujników:
  • czujnik temperatury zewnętrznej: NTC 1 kΩ (QAC34/101),
  • czujnik temperatury zasilania: NTC 10 kΩ (QAD36/101).
• Dopuszczalne przewody czujnikowe (Cu):
  • przekroje: 0,25 / 0,5 / 0,75 / 1,0 / 1,5 mm²,
  • maks. długość przewodu: odpowiednio 20 / 40 / 60 / 80 / 120 m.
• Wejście dwustanowe H1 (styk zewnętrzny):
  • napięcie na styku otwartym: 12 V DC,
  • prąd na styku zwartym: 3 mA DC,
  • niskie napięcie bezpieczne dla styków bezpotencjałowych.
• Wyjścia przekaźnikowe (pompa, zawór mieszający):
  • zakres natężenia znamionowego: 0,02…2 (2) A AC,
  • maks. prąd załączania: 15 A przez ≤ 1 s,
  • maks. prąd całkowity (wszystkie przekaźniki): 10 A AC,
  • zakres napięcia znamionowego: 24…230 V AC, wyjścia bezpotencjałowe.
• Interfejs komunikacyjny BSB:
  • maks. długość przewodu regulator – urządzenie peryferyjne: 200 m,
  • maks. całkowita długość przewodu: 400 m (maks. pojemność 60 nF),
  • min. przekrój przewodu: 0,5 mm²,
  • połączenie 2‑przewodowe, niezamienialne.
• Klasa programowania: A
• Działanie wg EN 60730: typ 1 B (automatyczne działanie)
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa (EN 60730): elementy przewodzące niskie napięcie bezpieczne odpowiadają klasie II przy prawidłowym zamontowaniu
• Stopień zanieczyszczenia (EN 60730): normalne zanieczyszczenie
• Warunki otoczenia:
  • praca: 0…50 °C (bez kondensacji), klasa 3K5,
  • składowanie: –20…65 °C, klasa 1K3,
  • transport: –25…70 °C, klasa 2K3.
• Zgodność z normami i dyrektywami:
  • EMC: EN 61000‑6‑2 (odporność), EN 61000‑6‑3 (emisja),
  • bezpieczeństwo elektryczne: EN 60730‑1, EN 60730‑2‑9.
• Masa regulatora: ok. 764 g (bez opakowania)

Montaż i wskazówki instalacyjne

Regulator RVS46.530/2

• Montaż ścienny na płaskiej powierzchni.
• Należy zapewnić swobodną cyrkulację powietrza wokół obudowy w celu odprowadzenia ciepła.
• Urządzenie wykonane jest w klasie izolacji II i musi być zamontowane zgodnie z odpowiednimi przepisami.
• Nie wolno podłączać napięcia zasilającego przed osadzeniem regulatora w przygotowanym otworze.
• Regulator nie może być narażony na działanie wody; przeznaczony do suchych pomieszczeń.
• Przewody sieciowe i przewody niskiego napięcia (czujników) należy prowadzić oddzielnie, zachowując odstęp min. 100 mm.
• Przewody należy zabezpieczyć opaskami zaciskowymi.

Czujnik temperatury zewnętrznej QAC34/101

• Montaż na zewnętrznej ścianie budynku, najlepiej po stronie północnej lub północno‑zachodniej.
• Wysokość montażu: ok. 2,5 m nad poziomem gruntu, pośrodku ogrzewanej strefy.
• Czujnik nie może być narażony na poranne promienie słoneczne ani znajdujący się w pobliżu źródeł ciepła (okna, drzwi, kratki wentylacyjne, rury z gorącą wodą, balkony, rynny).
• Należy wybierać miejsce możliwie najbardziej reprezentatywne dla warunków zewnętrznych budynku.

Czujnik temperatury zasilania QAD36/101

• Montowany przylgowo na przewodzie zasilającym instalacji grzewczej.
• Jeśli pompa znajduje się na zasilaniu – czujnik montuje się bezpośrednio za pompą.
• Jeśli pompa znajduje się na powrocie – czujnik montuje się 1,5…2 m za zaworem mieszającym na przewodzie zasilającym.
• Czujnik nie może być przykryty izolacją rurociągu; zalecany odstęp od izolacji i ewentualnej powłoki malarskiej: ok. 70 mm.

Podsumowanie

Siemens RVS46/1 to kompletny, fabrycznie skonfigurowany zestaw regulatora strefy grzewczej z czujnikami temperatury zewnętrznej i zasilania, przeznaczony do wodnych instalacji grzewczych w budynkach mieszkalnych i jednorodzinnych. Pogodowa regulacja temperatury zasilania, rozbudowany program tygodniowy z funkcją święta/wakacje, automatyczna funkcja ECO, ochrona przed zamarzaniem, sterowanie zaworem mieszającym (3‑stawne lub 2‑stawne) i pompą obiegową oraz czytelna obsługa z poziomu 2‑wierszowego wyświetlacza LCD czynią z RVS46/1 nowoczesne i energooszczędne rozwiązanie do precyzyjnej regulacji jednej strefy grzewczej.
