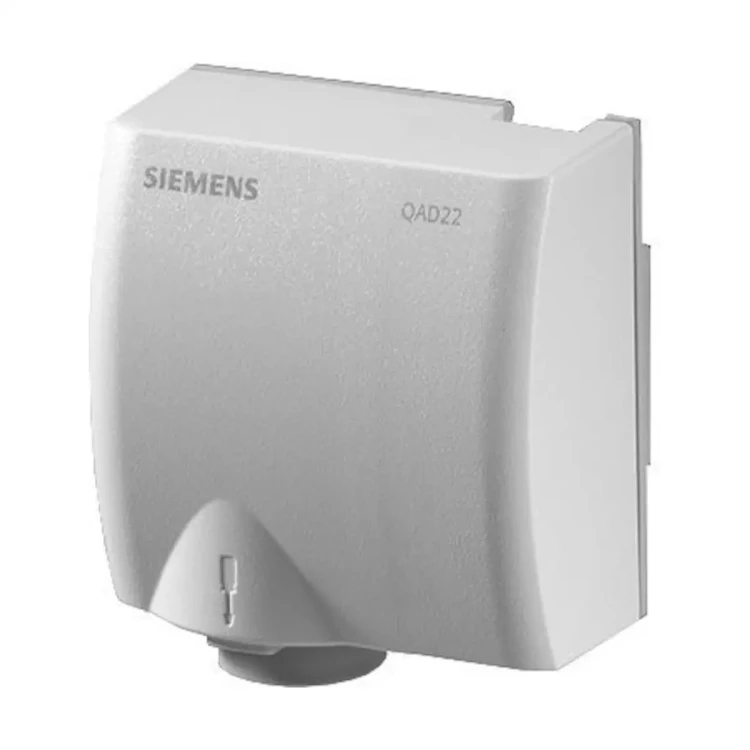

QAD2010 Przylgowy czujnik temperatury, Pt100, -30..+130 [°C]

QAD2010 to przylgowy czujnik temperatury z elementem pomiarowym Pt 100 (klasa B), przeznaczony do pomiaru temperatury wody i innych cieczy w rurociągach. Umożliwia precyzyjną regulację i ograniczanie temperatury wody zasilającej, powrotnej oraz ciepłej wody użytkowej w zakresie -30…+130 °C. Czujnik ma pasywny, rezystancyjny sygnał wyjściowy, stopień ochrony IP42 i jest montowany na rurze za pomocą nastawnej opaski zaciskowej.

Najważniejsze cechy

• Producent: Siemens
• Model: QAD2010
• Typ: przylgowy czujnik temperatury do montażu na rurociągach
• Zastosowanie medium: woda i inne czynniki ciekłe
• Element pomiarowy: Pt 100, klasa B
• Zakres zastosowania (pomiaru): -30…+130 °C
• Stała czasowa t₆₃: ok. 3 s (w odniesieniu do powierzchni rury)
• Rodzaj sygnału: pasywny, rezystancyjny (czujnik dwuprzewodowy)
• Zakres wilgotności otoczenia (praca): 5…95 % r.h. bez kondensacji
• Temperatura otoczenia (obudowa, praca): -5…+50 °C
• Temperatura otoczenia (transport/składowanie): -25…+70 °C
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Montaż na rurze: nastawna opaska zaciskowa ze stali nierdzewnej
• Średnica rury: 15…140 mm
• Przyłącze elektryczne: zaciski śrubowe do przewodów maks. 1 × 2,5 mm²
• Doprowadzenie kabla: przepust w obudowie z możliwością zastosowania dławika Pg11 dla przewodów Ø 5,5…7,2 mm
• Materiały obudowy: podstawa PA-GF35, obudowa ASA (Luran S)
• Kolor obudowy: podstawa srebrno-szara (RAL 7001), pokrywa jasno-szara (RAL 7035)
• Masa: ok. 0,072 kg (bez opakowania)
• Ograniczenie zastosowania: czujnik nie może być stosowany w agregatach chłodniczych

Zastosowanie

Czujnik QAD2010 służy do pomiaru temperatury czynnika w rurociągu w celu:

• regulacji i ograniczenia temperatury wody zasilającej w instalacjach grzewczych,
• ograniczenia temperatury wody powrotnej,
• regulacji temperatury ciepłej wody użytkowej.

Może współpracować ze wszystkimi regulatorami wyposażonymi w wejście na analogowy, pasywny sygnał czujnika Pt 100. Dopuszczalne długości przewodów zależą od typu regulatora i są podane w jego karcie katalogowej.

Funkcje i działanie

Pomiar temperatury

• Element pomiarowy Pt 100 zmienia swoją rezystancję w funkcji temperatury czynnika przepływającego przez rurociąg.
• Wartość rezystancji jest przetwarzana w podłączonym regulatorze, który na tej podstawie realizuje regulację lub ograniczanie temperatury.
• Charakterystyka rezystancja–temperatura oraz dokładność pomiaru odpowiadają klasie B dla czujników Pt 100.

Szybkość reakcji

• Stała czasowa t₆₃ = 3 s (w odniesieniu do powierzchni rury) zapewnia szybkie odwzorowanie zmian temperatury na powierzchni rurociągu.
• Elastyczna powierzchnia przylegająca czujnika poprawia kontakt termiczny z rurą, co skraca czas reakcji.

Budowa

• Dwuczęściowa obudowa z tworzywa sztucznego:
  • podstawa z zaciskami podłączeniowymi i przepustem kablowym,
  • zdejmowana pokrywa mocowana zatrzaskowo.
• Powierzchnia przylegająca z umieszczonym elementem pomiarowym Pt 100 jest elastyczna i dopasowuje się do powierzchni rury.
• Nastawna opaska zaciskowa (taśma montażowa) ze stali nierdzewnej umożliwia montaż na rurach o średnicy 15…140 mm.
• Zaciski podłączeniowe znajdują się w podstawie obudowy i są dostępne po zdjęciu pokrywy.
• Kabel doprowadza się poprzez przepust kablowy; w razie potrzeby można zastosować dławik kablowy Pg11.

Podłączenie elektryczne i okablowanie

• Rodzaj połączenia: dwuprzewodowe, pasywne (rezystancyjne).
• Zaciski śrubowe: dla przewodów do 1 × 2,5 mm².
• Doprowadzenie kabla: przepust w obudowie; możliwość montażu dławika Pg11 dla kabli o średnicy zewnętrznej 5,5…7,2 mm.
• Dopuszczalna długość kabla: zgodnie z kartą katalogową zastosowanego regulatora.
• Przewody podłączeniowe są zamienialne – brak biegunowości (dwa wyprowadzenia elementu Pt 100).

Montaż i instalacja

Wybór miejsca montażu

• Regulacja temperatury zasilania:
  • na przewodzie zasilającym, bezpośrednio za pompą – jeśli pompa znajduje się na zasilaniu,
  • 1,5–2 m za zaworem mieszającym – jeśli pompa umieszczona jest na powrocie.
• Ograniczanie temperatury powrotu: na przewodzie powrotnym, w miejscu najbardziej reprezentatywnym dla temperatury powrotu.
• W miejscu pomiaru woda musi być dobrze wymieszana, aby czujnik wskazywał rzeczywistą temperaturę medium.

Sposób montażu na rurze

• W pobliżu planowanego miejsca montażu usunąć warstwę izolacji z rurociągu.
• Miejsce mocowania nie może być pokryte farbą – ewentualne warstwy farby należy usunąć, aby zapewnić dobry kontakt termiczny.
• Przyłożyć powierzchnię przylegającą czujnika do rury i pewnie zamocować za pomocą dostarczonej nastawnej opaski zaciskowej.
• Czujnik montować tak, aby kabel nie był doprowadzony od góry (ze względu na ochronę przed wilgocią i zachowanie stopnia IP42).
• Instrukcja montażu czujnika jest wydrukowana na opakowaniu.

Dane techniczne

• Model: QAD2010
• Element pomiarowy: Pt 100, klasa B
• Zakres zastosowania (temperatura medium): -30…+130 °C
• Stała czasowa t₆₃: 3 s (w odniesieniu do powierzchni rury)
• Mierzone czynniki: woda, inne czynniki ciekłe
• Rodzaj pomiaru / sygnału: pasywny, rezystancyjny
• Stopień ochrony obudowy: IP42 (EN 60529)
• Klasa bezpieczeństwa: III (EN 60730-1)
• Temperatura otoczenia (praca – obudowa): -5…+50 °C
• Wilgotność otoczenia (praca – obudowa): 5…95 % r.h. (bez kondensacji)
• Temperatura otoczenia (transport/składowanie): -25…+70 °C
• Wilgotność (transport/składowanie): < 95 % r.h.
• Warunki klimatyczne (praca): klasa 3K5 wg IEC 60721-3-3
• Warunki klimatyczne (transport): klasa 2K3 wg IEC 60721-3-2
• Warunki mechaniczne (transport): klasa 2M2
• Przyłącze elektryczne: zaciski śrubowe, maks. 1 × 2,5 mm²
• Doprowadzenie kabla: przepust w obudowie, opcjonalnie dławik Pg11 dla kabli Ø 5,5…7,2 mm
• Materiał podstawy: PA-GF35
• Materiał obudowy: ASA (Luran S)
• Materiał opaski zaciskowej: stal nierdzewna
• Materiał opakowania: karton
• Kolor podstawy: srebrno-szary, RAL 7001
• Kolor obudowy: jasno-szary, RAL 7035
• Masa bez opakowania: ok. 0,072 kg
• Masa z opakowaniem: ok. 0,083 kg
• Zgodność: oznakowanie CE, zgodność z wymaganiami odpowiednich dyrektyw UE
• Deklaracja środowiskowa produktu: zawiera m.in. informacje o zgodności z RoHS, składzie materiałowym, opakowaniu, wpływie na środowisko i utylizacji

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską.
• Czujnik nie może być utylizowany z odpadami komunalnymi – należy przekazać go do odpowiedniego punktu zbiórki.
• Przestrzegać wszystkich lokalnych przepisów dotyczących gospodarki odpadami i ochrony środowiska.

Podsumowanie

Siemens QAD2010 to przylgowy czujnik temperatury Pt 100 o zakresie pracy -30…+130 °C, przeznaczony do montażu na rurach o średnicy 15…140 mm. Pasywny sygnał rezystancyjny, szybka reakcja (t₆₃ = 3 s), solidna obudowa o stopniu ochrony IP42 oraz proste przyłącze dwuprzewodowe zapewniają niezawodny pomiar temperatury wody zasilającej, powrotnej i ciepłej wody użytkowej w instalacjach grzewczych i wodnych, z zastrzeżeniem, że czujnik nie jest przeznaczony do pracy w agregatach chłodniczych.
