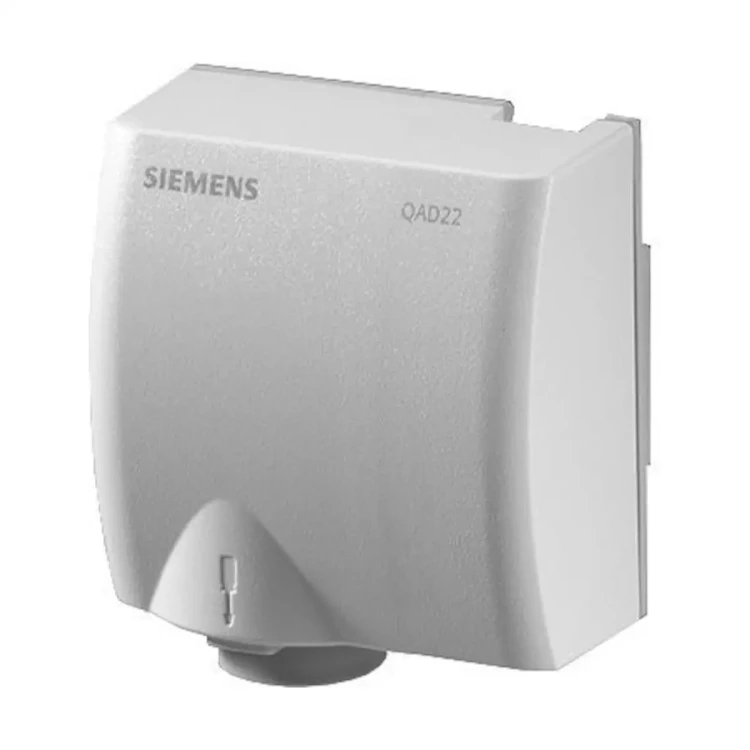

QAD2030 Przylgowy czujnik temperatury, NTC10k, -30..+125 [°C]

QAD2030 to przylgowy czujnik temperatury z elementem pomiarowym NTC 10k, przeznaczony do pomiaru temperatury wody i innych cieczy w rurociągach. Umożliwia pracę w zakresie -30…+125 °C (medium) przy wilgotności otoczenia 5…95 % r.h. bez kondensacji (czujnik nie może być stosowany w agregatach chłodniczych). Montowany jest na zewnętrznej powierzchni rury za pomocą nastawnej opaski zaciskowej (średnica rury 15…140 mm), a pasywny sygnał rezystancyjny NTC przekazywany jest bezpośrednio do współpracującego regulatora.

Najważniejsze cechy

• Producent: Siemens
• Model: QAD2030
• Typ urządzenia: przylgowy czujnik temperatury do rurociągów
• Element pomiarowy: NTC 10k
• Zakres zastosowania (temperatura medium): -30…+125 °C
• Zakres warunków otoczenia (obudowa, praca): -5…+50 °C, 5…95 % r.h. (bez kondensacji)
• Zakres warunków transportu / składowania: -25…+70 °C, <95 % r.h.
• Stała czasowa t₆₃: 6 s (w odniesieniu do powierzchni rury)
• Mierzone czynniki: woda, inne czynniki ciekłe
• Rodzaj sygnału: pasywny, rezystancyjny (NTC)
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Konstrukcja obudowy: dwuczęściowa (podstawa z zaciskami + zdejmowana pokrywa na zatrzask)
• Powierzchnia pomiarowa: elastyczna, dopasowująca się do obwodu rury
• Mocowanie do rurociągu: nastawna opaska zaciskowa ze stali nierdzewnej, Ø 15…140 mm
• Zaciski podłączeniowe: śrubowe, do przewodów maks. 1 × 2,5 mm²
• Doprowadzenie kabla: przepust do kabli Ø 5,5…7,2 mm, możliwość zastosowania dławika kablowego Pg11
• Materiał podstawy: PA-GF35 (tworzywo wzmacniane włóknem szklanym)
• Materiał obudowy: ASA (Luran S)
• Kolor: podstawa srebrno-szara (RAL 7001), pokrywa jasno-szara (RAL 7035)
• Masa: ok. 0,072 kg (bez opakowania), ok. 0,083 kg (z opakowaniem)

Zastosowanie

Czujnik QAD2030 służy do pomiaru temperatury czynnika w rurociągu, wykorzystywanego w:

• regulacji i ograniczeniu temperatury wody zasilającej w instalacjach grzewczych,
• ograniczeniu temperatury wody powrotnej,
• regulacji temperatury ciepłej wody użytkowej (c.w.u.).

Czujnik może współpracować ze wszystkimi regulatorami, których wejścia przystosowane są do analogowego, pasywnego sygnału czujnika (charakterystyka NTC 10k). Ze względu na wymaganie pracy bez kondensacji pary wodnej nie może być stosowany w agregatach chłodniczych.

Funkcje i działanie

Pomiar temperatury przylgowy

• QAD2030 montuje się bezpośrednio na zewnętrznej powierzchni rurociągu z medium (woda lub inna ciecz).
• Elastyczna powierzchnia przylegania z elementem pomiarowym zapewnia dobry kontakt termiczny z rurą.
• Temperatura rury (a tym samym medium) jest przenoszona na element NTC, którego rezystancja zmienia się w funkcji temperatury.
• Rezystancja czujnika jest przetwarzana w regulatorze na odpowiadającą jej wartość temperatury.

Element pomiarowy NTC 10k

• Wbudowany rezystor NTC 10k zapewnia pomiar temperatury w szerokim zakresie -30…+125 °C.
• Stała czasowa 6 s (t₆₃) w odniesieniu do powierzchni rury umożliwia stosunkowo szybką reakcję układu regulacji na zmiany temperatury.
• Charakterystyka i dokładność pomiaru są zdefiniowane wykresami producenta dla elementu NTC 10k.

Współpraca z regulatorami

• Czujnik przeznaczony jest do współpracy z regulatorami temperatury, które akceptują pasywny sygnał rezystancyjny.
• Dzięki pasywnemu charakterowi pomiaru czujnik nie wymaga zasilania – do regulatora podaje jedynie rezystancję zależną od temperatury.
• Zgodnie ze schematem wewnętrznym posiada dwa równorzędne zaciski; przewody podłączeniowe są zamienialne (brak polaryzacji).

Podłączenie elektryczne i okablowanie

• Zaciski śrubowe: dla przewodów maks. 1 × 2,5 mm², dostępne po zdjęciu pokrywy obudowy.
• Przewody podłączeniowe zamienialne: brak biegunowości dzięki pasywnemu elementowi NTC.
• Doprowadzenie kabla: przez przepust kablowy w obudowie, dla przewodów o średnicy zewnętrznej 5,5…7,2 mm.
• Opcjonalny dławik Pg11: w razie potrzeby standardowy przepust można zastąpić dławikiem kablowym Pg11.
• Dopuszczalna długość przewodu: zależy od typu regulatora i podana jest w jego karcie katalogowej.

Dane techniczne

• Model: QAD2030
• Element pomiarowy: NTC 10k
• Zakres temperatury medium: -30…+125 °C
• Stała czasowa t₆₃: 6 s (w odniesieniu do powierzchni rury)
• Dokładność pomiaru: zgodnie z charakterystyką elementu NTC 10k (patrz wykres w dokumentacji producenta)
• Mierzone czynniki: woda, inne czynniki ciekłe
• Rodzaj pomiaru / sygnał wyjściowy: pasywny, rezystancyjny
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Norma produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Warunki pracy (obudowa): temperatura -5…+50 °C, wilgotność 5…95 % r.h. (bez kondensacji), klasa klimatyczna 3K5 wg IEC 60721-3-3
• Warunki transportu / składowania: temperatura -25…+70 °C, wilgotność <95 % r.h., klasa klimatyczna 2K3, klasa mechaniczna 2M2 wg IEC 60721-3-2
• Mocowanie do rurociągu: nastawna opaska zaciskowa ze stali nierdzewnej, Ø 15…140 mm
• Materiał podstawy: PA-GF35
• Materiał pokrywy: ASA (Luran S)
• Materiał opaski zaciskowej: stal nierdzewna
• Materiał opakowania: karton
• Kolor obudowy: podstawa srebrno-szary (RAL 7001), pokrywa jasno-szara (RAL 7035)
• Masa czujnika: ok. 0,072 kg (bez opakowania), ok. 0,083 kg (z opakowaniem)

Montaż

• Miejsce montażu na rurociągu:
  • przy regulacji temperatury zasilania – na przewodzie zasilającym:
    • bezpośrednio za pompą, jeśli pompa znajduje się na zasilaniu, lub
    • 1,5–2 m za zaworem mieszającym, jeśli pompa umieszczona jest na powrocie,
  • przy ograniczaniu temperatury powrotu – na przewodzie powrotnym, w miejscu najbardziej odpowiednim do pomiaru temperatury.
• Wymieszanie medium: w miejscu pomiaru woda musi być dobrze wymieszana, aby wynik był reprezentatywny.
• Przygotowanie rurociągu: w pobliżu czujnika należy usunąć izolację cieplną oraz wszystkie warstwy farby; miejsce styku z czujnikiem nie może być pokryte farbą.
• Mocowanie: czujnik musi być pewnie dociśnięty do rury za pomocą nastawnej opaski zaciskowej dostarczonej z urządzeniem.
• Orientacja montażu: czujnik należy montować tak, aby przewód nie był doprowadzony od góry; dopuszczalne są pozycje z czujnikiem z boku lub pod rurą.
• Elastyczna powierzchnia czujnika: część przylegająca z elementem pomiarowym jest elastyczna i dopasowuje się do krzywizny rury, zapewniając dobry kontakt termiczny.
• Instrukcja montażu: skrócona instrukcja montażu jest nadrukowana na opakowaniu czujnika.

Podsumowanie

Siemens QAD2030 to kompaktowy, przylgowy czujnik temperatury z elementem NTC 10k, dedykowany do pomiaru temperatury wody i innych cieczy w rurociągach instalacji grzewczych oraz ciepłej wody użytkowej. Szeroki zakres pracy -30…+125 °C, stała czasowa 6 s, stopień ochrony IP42, solidna obudowa z tworzywa oraz łatwy montaż na rurach Ø 15…140 mm sprawiają, że QAD2030 jest niezawodnym elementem systemów regulacji temperatury wszędzie tam, gdzie wymagany jest dokładny i stabilny pomiar bez konieczności ingerencji w sam rurociąg.

Pliki do pobrania:
QAD2030 Karta katalogowa
