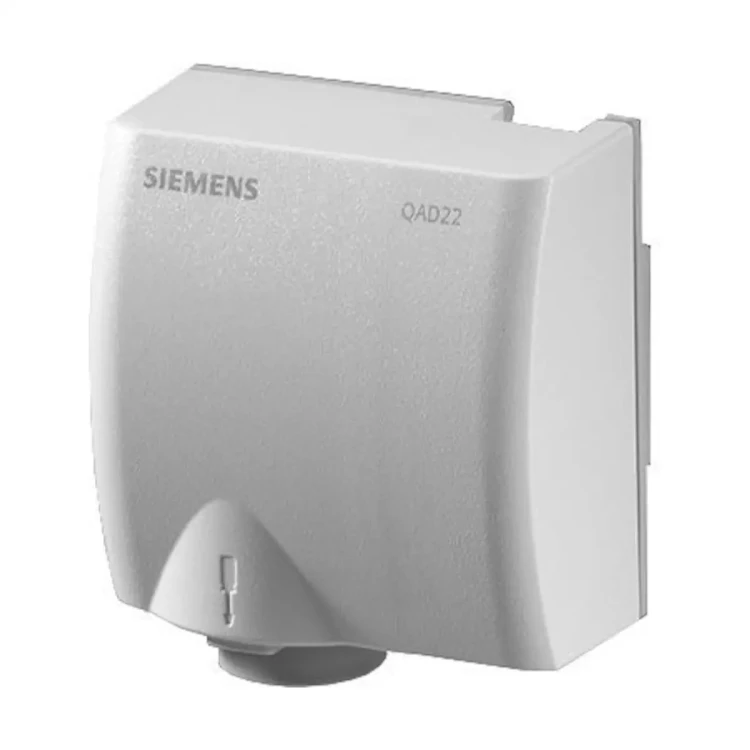

QAD2012 Przylgowy czujnik temperatury, Pt1000, -30..+130 [°C]

QAD2012 to przylgowy czujnik temperatury z elementem pomiarowym Pt 1000 (klasa B), przeznaczony do pomiaru temperatury wody i innych cieczy w rurociągach w zakresie -30…+130 °C. Szybka stała czasowa ok. 3 s (w odniesieniu do powierzchni rury) oraz elastyczna powierzchnia przylegania zapewniają dokładny i stabilny pomiar, niezbędny do regulacji i ograniczania temperatury w instalacjach grzewczych i ciepłej wody użytkowej. Czujnik współpracuje z regulatorami wyposażonymi w wejścia dla pasywnego sygnału rezystancyjnego Pt 1000.

Najważniejsze cechy

• Producent: Siemens
• Model: QAD2012
• Typ: przylgowy czujnik temperatury do rurociągów
• Element pomiarowy: Pt 1000, klasa B
• Zakres temperatury medium: -30…+130 °C
• Zakres wilgotności otoczenia: 5…95% r.h., bez kondensacji
• Stała czasowa t₆₃: ok. 3 s (w odniesieniu do powierzchni rury)
• Mierzone czynniki: woda oraz inne czynniki ciekłe
• Sygnał wyjściowy: pasywny, rezystancyjny (Pt 1000)
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy obudowy: -5…+50 °C, 5…95% r.h.
• Warunki transportu: -25…+70 °C, <95% r.h.
• Montaż: na rurach o średnicy 15…140 mm za pomocą nastawnej opaski zaciskowej
• Obudowa: dwuczęściowa, z tworzywa sztucznego, z elastyczną powierzchnią przylegania do rury
• Przyłącze elektryczne: zaciski śrubowe do przewodów maks. 1 × 2,5 mm²
• Przepust kablowy: standardowy przepust w obudowie, z możliwością zastosowania dławika Pg11 (Ø przewodu 5,5…7,2 mm)
• Kolor obudowy: podstawa srebrnoszara (RAL 7001), pokrywa jasnoszara (RAL 7035)
• Masa: ok. 0,072 kg (bez opakowania), ok. 0,083 kg (z opakowaniem)
• Ograniczenie zastosowania: czujnik nie może być stosowany w agregatach chłodniczych

Zastosowanie

Czujnik QAD2012 służy do pomiaru temperatury czynnika w rurociągu w typowych zastosowaniach instalacji ciepłowniczych i sanitarnych, takich jak:

• Regulacja i ograniczanie temperatury wody zasilającej w instalacjach grzewczych
• Ograniczanie temperatury wody powrotnej – np. dla ochrony źródła ciepła lub zwiększenia sprawności systemu
• Regulacja temperatury ciepłej wody użytkowej (c.w.u.) w zasobnikach i obiegach cyrkulacyjnych

QAD2012 może współpracować ze wszystkimi regulatorami, których wejścia są przystosowane do przyjmowania analogowego sygnału pasywnego z czujnika rezystancyjnego Pt 1000.

Działanie

Element pomiarowy Pt 1000 w czujniku QAD2012 mierzy temperaturę medium przepływającego przez rurociąg pośrednio, poprzez temperaturę ścianki rury. Rezystancja elementu zmienia się w funkcji temperatury, a wartość ta jest przetwarzana przez podłączony regulator. Czujnik nie zawiera elektroniki – sygnał ma charakter pasywny, co upraszcza podłączenie i zwiększa niezawodność.

Dzięki elastycznej powierzchni przylegania czujnik dokładnie dopasowuje się do powierzchni rury, a stała czasowa ok. 3 s (w odniesieniu do powierzchni rury) zapewnia szybką reakcję na zmiany temperatury. Dokładność pomiaru odpowiada charakterystyce Pt 1000 klasy B.

Budowa i montaż

• Dwuczęściowa obudowa z tworzywa sztucznego, składająca się z:
  • podstawy z zaciskami przyłączeniowymi i przepustem kablowym,
  • zdejmowanej pokrywy, mocowanej zatrzaskowo.
• Powierzchnia przylegania z elementem pomiarowym jest elastyczna, co ułatwia uzyskanie dobrego kontaktu termicznego z rurą.
• Nastawna opaska zaciskowa (taśma montażowa) ze stali nierdzewnej umożliwia pewny montaż czujnika na rurach o średnicy 15…140 mm.
• Zaciski przyłączeniowe są dostępne po zdjęciu pokrywy, co ułatwia montaż i serwis.
• Standardowy przepust kablowy zamontowany w obudowie może zostać w razie potrzeby zastąpiony dławikiem kablowym Pg11.

Zalecenia montażowe:

• W pobliżu miejsca montażu należy usunąć izolację z rurociągu, a miejsce mocowania oczyścić – powierzchnia nie może być pokryta farbą; wszystkie warstwy farby muszą zostać usunięte.
• Czujnik musi być pewnie dociśnięty do rury za pomocą dostarczonej opaski zaciskowej, aby zapewnić dobry kontakt cieplny.
• Czujnik należy montować tak, aby przewód nie był doprowadzony od góry (ze względu na ochronę przed wnikaniem wilgoci).
• Przy regulacji temperatury zasilania montaż zazwyczaj:
  • bezpośrednio za pompą – jeśli pompa znajduje się na zasilaniu, lub
  • 1,5…2 m za zaworem mieszającym – jeśli pompa jest na powrocie.
• Przy ograniczaniu temperatury powrotu czujnik montuje się na powrocie, w miejscu reprezentatywnym dla temperatury instalacji; woda w tym miejscu musi być dobrze wymieszana.

Podłączenie elektryczne

• Przyłącze: zaciski śrubowe do przewodów o przekroju maks. 1 × 2,5 mm²
• Wprowadzenie przewodu: poprzez fabryczny przepust kablowy w obudowie, z możliwością zastosowania dławika kablowego Pg11 dla przewodów o średnicy zewnętrznej ok. 5,5…7,2 mm
• Dopuszczalna długość przewodów: zależna od typu zastosowanego regulatora (informacje w kartach katalogowych regulatorów)
• Polaryzacja: przewody podłączeniowe elementu Pt 1000 są zamienne

Dane techniczne

• Oznaczenie typu: QAD2012
• Element pomiarowy: Pt 1000, klasa B
• Zakres zastosowania (temperatura medium): -30…+130 °C
• Stała czasowa t₆₃: ok. 3 s (w odniesieniu do powierzchni rury)
• Mierzone czynniki: woda, inne czynniki ciekłe
• Rodzaj pomiaru / sygnału: pasywny, rezystancyjny
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa): klasa klimatyczna 3K5 wg IEC 60721-3-3, temperatura -5…+50 °C, wilgotność 5…95% r.h.
• Warunki transportu: klasa klimatyczna 2K3 wg IEC 60721-3-2, temperatura -25…+70 °C, wilgotność <95% r.h.
• Warunki mechaniczne (transport): klasa 2M2 wg IEC 60721-3-2
• Norma produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność UE (CE): deklaracja zgodności dostępna u producenta
• Materiał podstawy: PA-GF35
• Materiał obudowy (pokrywy): ASA Luran S
• Materiał opaski zaciskowej: stal nierdzewna
• Materiał opakowania: karton
• Kolor podstawy: srebrnoszary, RAL 7001
• Kolor obudowy: jasnoszary, RAL 7035
• Masa bez opakowania: ok. 0,072 kg
• Masa z opakowaniem: ok. 0,083 kg

Podsumowanie

Siemens QAD2012 to kompaktowy, przylgowy czujnik temperatury z elementem pomiarowym Pt 1000, przeznaczony do szybkiego i dokładnego pomiaru temperatury wody oraz innych cieczy w rurociągach w zakresie -30…+130 °C. Solidna konstrukcja z elastyczną powierzchnią przylegania, opaska do rur 15…140 mm, stopień ochrony IP42 oraz kompatybilność z regulatorami wykorzystującymi pasywny sygnał Pt 1000 czynią z QAD2012 uniwersalny i niezawodny czujnik do zastosowań w instalacjach grzewczych i systemach przygotowania ciepłej wody użytkowej.

Pliki do pobrania:
QAD2012 Karta katalogowa
