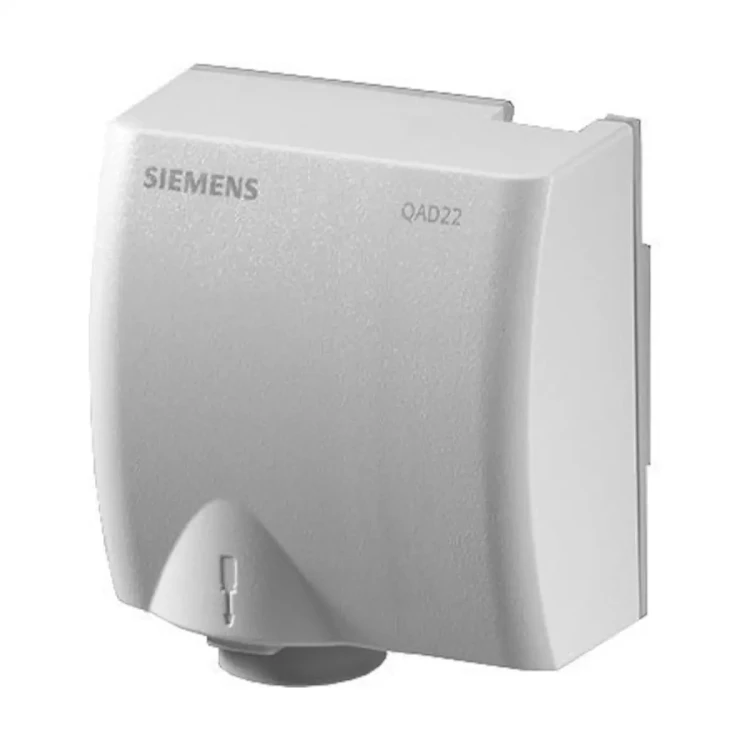

QAD22 Przylgowy czujnik temperatury, LG-Ni1000, -30..+130 [°C]

QAD22 to przylgowy czujnik temperatury z elementem pomiarowym LG-Ni 1000, przeznaczony do pomiaru temperatury wody i innych cieczy w rurociągach w zakresie -30…+130 °C. Czujnik współpracuje z regulatorami wyposażonymi w wejścia dla pasywnych sygnałów rezystancyjnych i stosowany jest m.in. do regulacji temperatury zasilania, ograniczania temperatury powrotu oraz regulacji ciepłej wody użytkowej. Dzięki elastycznej powierzchni przylegania i opasce zaciskowej może być montowany na rurach o średnicy 15…140 mm, zapewniając dobry kontakt termiczny z rurociągiem.

Najważniejsze cechy

• Producent: Siemens
• Model: QAD22
• Typ: przylgowy czujnik temperatury rurociągów
• Element pomiarowy: LG-Ni 1000
• Zakres pomiaru temperatury medium: -30…+130 °C
• Zakres zastosowania (wilgotność otoczenia): 5…95% r.h., bez kondensacji
• Stała czasowa t₆₃: ok. 3 s (w odniesieniu do powierzchni rury)
• Rodzaj sygnału: pasywny, rezystancyjny
• Mierzone czynniki: woda, inne czynniki ciekłe
• Zakres temperatury otoczenia (obudowa, praca): -5…+50 °C
• Zakres temperatury otoczenia (transport / składowanie): -25…+70 °C
• Zakres wilgotności otoczenia (praca): 5…95% r.h.
• Zakres wilgotności otoczenia (transport / składowanie): <95% r.h.
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Mocowanie na rurze: nastawna opaska zaciskowa (średnica rury 15…140 mm)
• Podłączenie elektryczne: zaciski śrubowe do przewodów maks. 1 × 2,5 mm²
• Doprowadzenie przewodu: przepust kablowy w obudowie; możliwość montażu dławika Pg11 dla przewodów Ø5,5…7,2 mm
• Pozycje montażu: dowolne na obwodzie rury z zachowaniem zasady, aby przewody nie były wprowadzane od góry
• Kolor obudowy: podstawa srebrno-szara (RAL 7001), pokrywa jasno-szara (RAL 7035)
• Masa: ok. 0,072 kg (bez opakowania), ok. 0,083 kg (z opakowaniem)

Zastosowanie

Czujnik QAD22 służy do pomiaru temperatury czynnika w rurociągach, w szczególności do:

• regulacji i ograniczania temperatury wody zasilającej w instalacjach grzewczych,
• ograniczania temperatury wody powrotnej,
• regulacji temperatury ciepłej wody użytkowej.

Czujnik może współpracować ze wszystkimi regulatorami, których wejścia przystosowane są do analogowego sygnału pasywnego czujnika typu LG-Ni 1000. Zgodnie z kartą katalogową czujniki QAD22 nie mogą być stosowane w agregatach chłodniczych.

Budowa i zasada działania

Budowa czujnika

• Dwuczęściowa obudowa z tworzywa sztucznego, składająca się z:
  • podstawy z zaciskami podłączeniowymi i przepustem kablowym,
  • zdejmowanej pokrywy, mocowanej zatrzaskowo.
• Powierzchnia przylegająca z elementem pomiarowym jest elastyczna i dopasowuje się do powierzchni rury, co poprawia kontakt termiczny.
• Nastawna opaska zaciskowa (taśma montażowa) umożliwia montaż czujnika na rurach o średnicy 15…140 mm.
• Zaciski podłączeniowe są dostępne po zdjęciu pokrywy.
• Kable wprowadzane są przez przepust kablowy zamocowany w obudowie; w razie potrzeby przepust można zastąpić dławikiem kablowym Pg11.

Zasada działania

• Element pomiarowy LG-Ni 1000 mierzy temperaturę czynnika przepływającego przez rurociąg.
• Rezystancja elementu pomiarowego zmienia się w funkcji temperatury medium; wartość rezystancji jest następnie przetwarzana w regulatorze, do którego czujnik jest podłączony.
• Szczegółowa charakterystyka R(ϑ) oraz dokładność pomiaru przedstawione są w części „LG-Ni 1000 – Charakterystyka / Dokładność” dokumentacji technicznej.

Montaż i instalacja

• Przy regulacji temperatury zasilania:
  • montaż na zasilaniu bezpośrednio za pompą – jeśli pompa znajduje się na zasilaniu,
  • montaż 1,5…2 m za zaworem mieszającym – jeśli pompa umieszczona jest na powrocie.
• Przy ograniczaniu temperatury powrotu: montaż na powrocie, w miejscu najbardziej odpowiednim do pomiaru temperatury.
• Woda w miejscu pomiaru musi być dobrze wymieszana.
• W pobliżu czujnika należy usunąć warstwę izolacyjną z rurociągu.
• Miejsce mocowania czujnika na rurociągu nie może być pokryte farbą – wszystkie warstwy farby trzeba usunąć.
• Czujnik musi być pewnie zamocowany za pomocą nastawnej opaski zaciskowej dostarczonej z urządzeniem.
• Czujnik należy montować tak, aby kable nie były doprowadzone od góry (niedopuszczalna pozycja montażu).
• Dopuszczalne długości przewodów zależą od typu regulatora i są podane w jego karcie katalogowej.
• Instrukcja montażu jest wydrukowana na opakowaniu czujnika.

Podłączenie elektryczne

• Zaciski śrubowe: możliwość podłączenia przewodów o przekroju do 1 × 2,5 mm².
• Przepust kablowy / dławik: standardowy przepust w obudowie, opcjonalnie dławik Pg11 dla kabli o średnicy zewnętrznej 5,5…7,2 mm.
• Polaryzacja: przewody podłączeniowe są zamienialne.
• Dopuszczalna długość kabla: zgodnie z wymaganiami regulatora, z którym współpracuje czujnik.

Dane techniczne

• Model: QAD22
• Element pomiarowy: LG-Ni 1000
• Zakres zastosowania (temperatura medium): -30…+130 °C
• Zakres wilgotności (zastosowanie): 5…95% r.h., bez kondensacji
• Stała czasowa t₆₃: ok. 3 s (w odniesieniu do powierzchni rury)
• Mierzone czynniki: woda, inne czynniki ciekłe
• Rodzaj pomiaru / sygnał wyjściowy: pasywny, rezystancyjny
• Stopień ochrony obudowy: IP42 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa): temperatura -5…+50 °C; wilgotność 5…95% r.h. (klasa klimatyczna 3K5 wg IEC 60721-3-3)
• Warunki transportu / składowania: temperatura -25…+70 °C; wilgotność <95% r.h. (klasa 2K3 wg IEC 60721-3-2, warunki mechaniczne 2M2)
• Norma produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Wymiary obudowy: ok. 60 × 60 × 42,2 mm (szer. × wys. × gł., bez dławika), średnica mocowanej rury 15…140 mm
• Masa: ok. 0,072 kg (bez opakowania), ok. 0,083 kg (z opakowaniem)

Materiały i wykonanie

• Podstawa: PA-GF35
• Obudowa (pokrywa): ASA Luran S
• Nastawna opaska zaciskowa: stal nierdzewna
• Opakowanie: karton
• Kolor podstawy: srebrno-szary, RAL 7001
• Kolor obudowy: jasno-szary, RAL 7035

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny – nie wolno go utylizować razem z odpadami komunalnymi.
• Czujnik musi być złomowany odpowiednimi kanałami zgodnie z obowiązującymi przepisami i dyrektywami europejskimi.

Podsumowanie

Siemens QAD22 to przylgowy czujnik temperatury z elementem LG-Ni 1000, zaprojektowany do dokładnego pomiaru temperatury wody i innych cieczy w rurociągach w zakresie -30…+130 °C. Elastyczna powierzchnia przylegania, szeroki zakres średnic rur 15…140 mm, stopień ochrony IP42 oraz proste podłączenie do regulatorów z wejściem na pasywny czujnik rezystancyjny czynią z QAD22 praktyczne rozwiązanie do regulacji temperatury zasilania, powrotu i ciepłej wody użytkowej w instalacjach, w których nie występują warunki pracy typowe dla agregatów chłodniczych.
