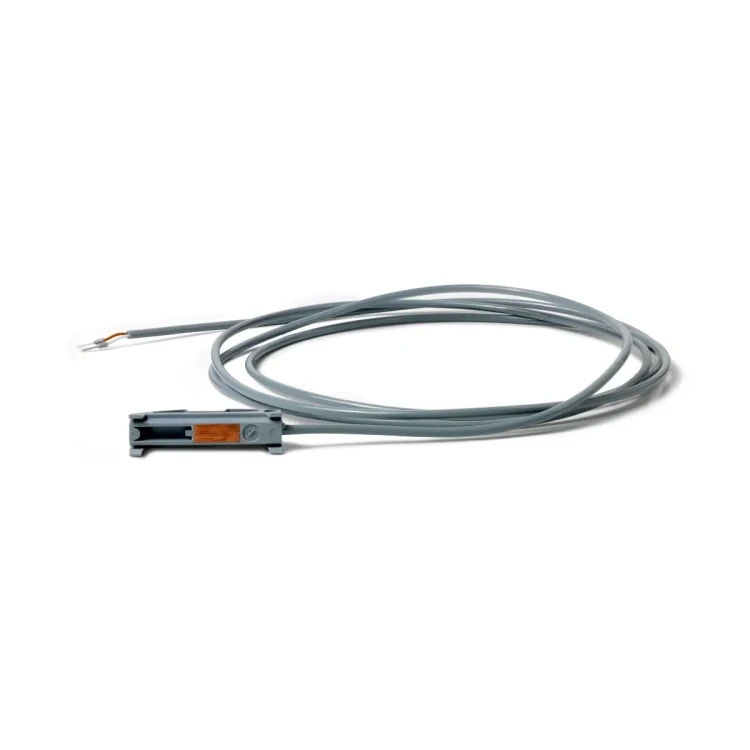

QAD26.220 Przylgowy czujnik temperatury, LG-Ni1000, -35..+90 [°C]

QAD26.220 to przylgowy czujnik temperatury firmy Siemens, przeznaczony do pomiaru temperatury czynnika przepływającego przez rurociąg w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych. Zakres pomiarowy -35…+90 °C oraz element pomiarowy LG-Ni 1000 umożliwiają jego wykorzystanie do pomiaru, ograniczania, kompensacji lub regulacji temperatury w szerokim spektrum aplikacji HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: QAD26.220
• Typ: przylgowy czujnik temperatury na rurociąg
• Zastosowanie: instalacje grzewcze, wentylacyjne, klimatyzacyjne i chłodnicze
• Zakres pomiarowy: -35…+90 °C
• Element pomiarowy: cienkowarstwowy rezystor LG-Ni 1000, 1000 Ω przy 0 °C
• Charakterystyka czujnika: zmiana rezystancji ok. 5 Ω/K w funkcji temperatury
• Dokładność pomiaru: ±0,5 K przy 25 °C (bez uwzględnienia błędu przewodów i samonagrzewania)
• Stała czasowa: t₆₃ < 10 s
• Maks. prąd pomiarowy: ≤ 2 mA (dla samonagrzewania < 0,5 K)
• Szczelna obudowa z tworzywa sztucznego, stopień ochrony IP65
• Montaż na rurze: opaska zaciskowa z tworzywa sztucznego odpornego na temperaturę (w komplecie)
• Średnica rury: montaż na rurach o średnicy Ø10…50 mm
• Przewód przyłączeniowy: 2-żyłowy, długość 2 m, zakończony tulejkami do zacisków
• Odciążenie kabla: możliwość odciążenia naprężeń do 30 N
• Odporność izolacji: 500 V względem rurociągu
• Klasa bezpieczeństwa: III wg EN 60730-1 (praca przy niskim napięciu bezpiecznym)
• Dopuszczalna wilgotność otoczenia: do 100% r.h.
• Temperatura otoczenia (praca): -35…+90 °C
• Temperatura transportu i składowania: -25…+60 °C
• Stopień ochrony obudowy: IP65 wg EN 60529
• Norma produktu: EN 60730-1
• Masa: ok. 0,275 kg
• Symbol magazynowy: BPZ:QAD26.220

Zastosowanie

Czujnik QAD26.220 służy do pomiaru temperatury czynnika przepływającego przez rurociąg w zakresie -35…+90 °C. Może być wykorzystywany do:

• bezpośredniego pomiaru temperatury,
• ograniczania temperatury (funkcje zabezpieczające),
• kompensacji temperatury w układach regulacji,
• regulacji temperatury w instalacjach HVAC.

Czujnik może współpracować ze wszystkimi regulatorami, których wejścia są przystosowane do pasywnego sygnału rezystancyjnego LG-Ni 1000.

Działanie

Elementem pomiarowym w QAD26.220 jest cienkowarstwowy rezystor niklowy LG-Ni 1000 o rezystancji 1000 Ω przy 0 °C. Rezystancja czujnika zmienia się w funkcji temperatury otoczenia o około 5 Ω na każdy 1 K, co pozwala regulatorowi na precyzyjne przeliczenie wartości rezystancji na odpowiadającą jej temperaturę.

• Samonagrzewanie czujnika: ok. 0,1 K/mW.
• Maks. prąd pomiarowy: do 2 mA (dla ograniczenia dodatkowego nagrzewania do < 0,5 K).
• Stała czasowa t₆₃ < 10 s zapewnia szybkie reagowanie na zmiany temperatury rurociągu.
• Przewody przyłączeniowe są zamienialne – kolejność żył nie ma znaczenia.

Budowa

• Obudowa: hermetycznie szczelna, wykonana z tworzywa sztucznego.
• Usytuowanie przewodu: giętki, poprzecznie osadzony przewód przyłączeniowy ułatwia montaż na rurze.
• Wnętrze czujnika: element pomiarowy LG-Ni 1000 i połączenia przewodów są całkowicie zamknięte w obudowie.
• Górna powierzchnia obudowy: sprężysta, kompensuje zmiany rozszerzalności termicznej przy zmianach temperatury.
• Przewód przyłączeniowy: 2-żyłowy, długość 2 m, zakończony tulejkami do zacisków, z możliwością odciążenia naprężeń (do 30 N).
• Mocowanie: za pomocą odpornej na temperaturę opaski zaciskowej z tworzywa sztucznego (w komplecie z czujnikiem).
• Średnica rurociągu: montaż na rurach o średnicy Ø10…50 mm.

Montaż i instalacja

• Czujnik można montować:
  • pod izolacją rury, lub
  • na odcinku rury z usuniętą izolacją.
• Przy montażu pod izolacją uzyskuje się krótszy czas odpowiedzi czujnika.
• W instalacjach chłodniczych czujnik musi być zawsze montowany pod izolacją rury.
• Powierzchnia rury w miejscu montażu powinna być gładka, dla zapewnienia dobrego kontaktu termicznego.
• Podczas montażu należy docisnąć czujnik do powierzchni rury, a następnie mocno zacisnąć opaskę.
• Czujnik dostarczany jest z instrukcją montażu, ułatwiającą prawidłową instalację.

Współpraca z regulatorami

• Typ sygnału: pasywny sygnał rezystancyjny z elementu LG-Ni 1000.
• Kompatybilność: wszystkie regulatory, których wejścia są przystosowane do czujników LG-Ni 1000.
• Dopuszczalne długości przewodów: zależą od konkretnego regulatora i są podane w jego karcie katalogowej.

Dane techniczne

• Zakres pomiarowy: -35…+90 °C
• Element pomiarowy: Ni 1000 Ω przy 0 °C (LG-Ni 1000)
• Dokładność pomiaru: ±0,5 K przy 25 °C (bez błędu przewodów i samonagrzewania)
• Samonagrzewanie: ok. 0,1 K/mW
• Dopuszczalny prąd pomiaru: ≤ 2 mA (dla samonagrzewania < 0,5 K)
• Stała czasowa: t₆₃ < 10 s
• Odporność izolacji: 500 V względem rurociągu
• Odciążenie naprężeń kabla: maks. 30 N
• Połączenia elektryczne: kabel 2-żyłowy, zakończony tulejkami do zacisków
• Długość kabla: 2 m
• Temperatura otoczenia (praca): -35…+90 °C
• Temperatura transportu i składowania: -25…+60 °C
• Dopuszczalna wilgotność otoczenia: 100% r.h.
• Klasa bezpieczeństwa: III wg EN 60730-1 (praca przy niskim napięciu bezpiecznym)
• Stopień ochrony obudowy: IP65 wg EN 60529
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność UE: oznakowanie CE (dokumentacja zgodności dostępna u producenta)
• Masa: ok. 0,275 kg

Podsumowanie

Siemens QAD26.220 to hermetyczny, przylgowy czujnik temperatury z elementem LG-Ni 1000, przeznaczony do pracy w zakresie -35…+90 °C na rurociągach o średnicy Ø10…50 mm. Wytrzymała obudowa o stopniu ochrony IP65, szybka reakcja (t₆₃ < 10 s), elastyczny przewód 2 m oraz kompletna dostawa z opaską zaciskową i instrukcją montażu sprawiają, że jest to precyzyjny i wygodny w instalacji czujnik do zastosowań pomiarowych, kompensacyjnych i regulacyjnych w instalacjach HVAC.
