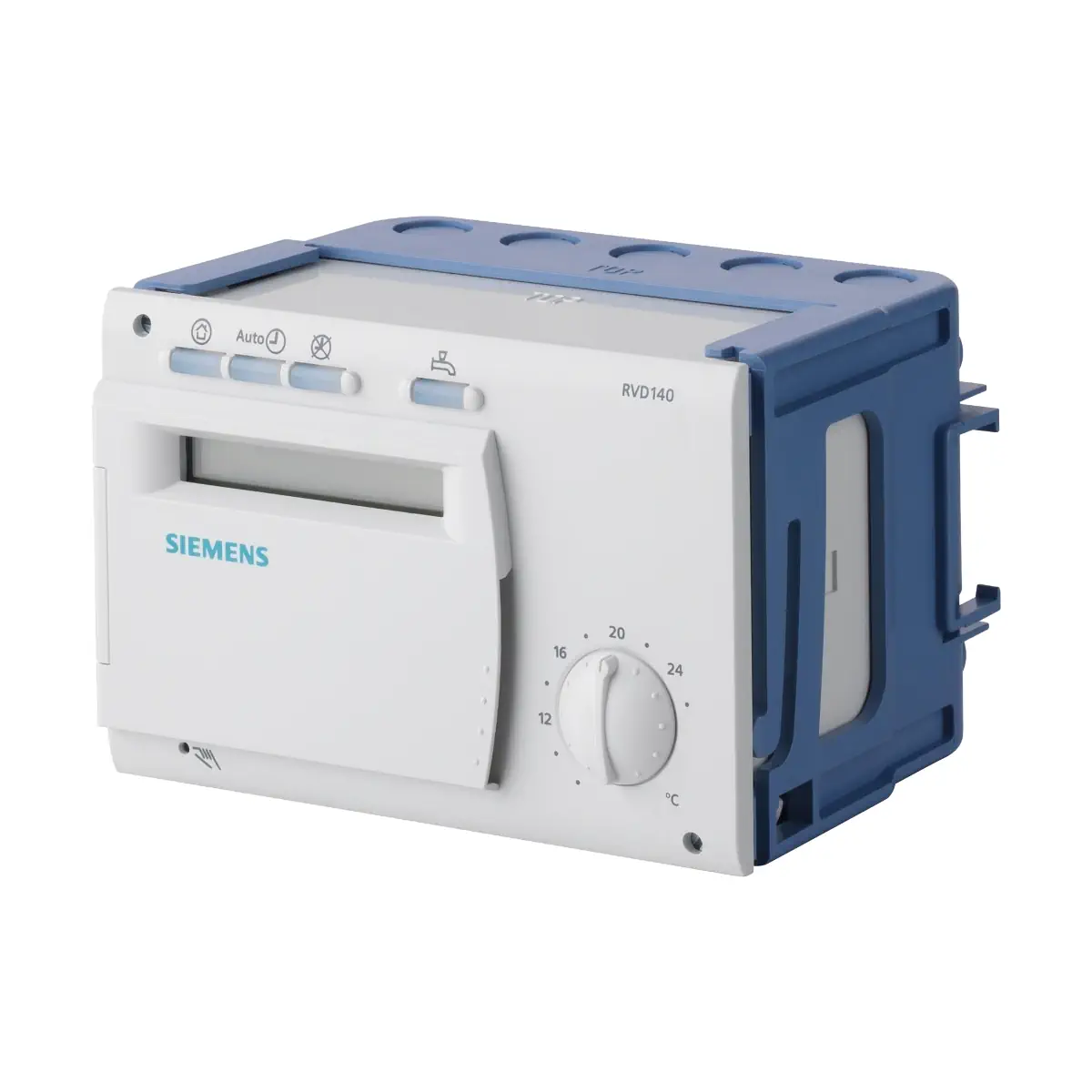

RVD140-A Regulator ciepłowniczy 2-funkcyjnych węzłów cieplnych, z podstawą montażową, zegar cyfrowy, przygotowanie ciepłej wody poprzez wymiennik przepływowy lub zasobnik, do wyboru 8 schematów technologicznych

RVD140-A to wielofunkcyjny regulator ciepłowniczy firmy Siemens, przeznaczony do pracy w instalacjach i węzłach ciepłowniczych dla jednego obiegu grzewczego oraz przygotowania c.w.u. (układy przepływowe lub zasobnikowe). Regulator posiada 8 zaprogramowanych typów instalacji, zasilany jest napięciem AC 230 V i umożliwia komunikację Modbus RTU (RS485) do zdalnego monitoringu, odczytu i sterowania.

Najważniejsze cechy

• Producent: Siemens
• Model: RVD140-A
• Symbol magazynowy: S55370-C113
• Zastosowanie: węzły i instalacje ciepłownicze (wymiennik ciepła), 1 obieg grzewczy + c.w.u.
• Liczba typów instalacji: 8 (wybierane przy uruchomieniu)
• Zasilanie: AC 230 V (+10 / –15%), 50 Hz
• Komunikacja: Modbus RTU, RS485 (EIA-485), połączenie 2-przewodowe (skrętka, ekranowana)
• Wyjścia: 9 przekaźników
• Sterowanie siłownikami: sygnał 3-stawny (dla siłowników 24…230 V AC)
• Stopień ochrony: IP40 (prawidłowo zamontowany)
• Klasa bezpieczeństwa: II wg IEC/EN 60730 (prawidłowo zamontowany)
• Podtrzymanie zegara: 12 h

Zastosowanie

RVD140-A jest przeznaczony do regulacji w instalacjach opartych o wymiennik ciepła w węźle ciepłowniczym, w budynkach mieszkalnych i użytkowych z własnym przyłączem do sieci ciepłowniczej oraz przygotowaniem c.w.u. Wspiera popularne rodzaje ogrzewania, m.in. grzejnikowe, konwektorowe, podłogowe, sufitowe i promiennikowe, a także przygotowanie c.w.u. w układzie zasobnikowym lub przepływowym (ze wspólnym lub osobnym wymiennikiem ciepła).

Funkcje i działanie

Regulacja obiegu grzewczego

• Regulacja pogodowa temperatury zasilania (zawór mieszający z siłownikiem 3-stawnym).
• Regulacja pogodowa z wpływem temperatury w pomieszczeniu (zawór mieszający z siłownikiem 3-stawnym).
• Regulacja temperatury zasilania wg temperatury w pomieszczeniu (zawór mieszający z siłownikiem 3-stawnym).
• Regulacja zasilania wspólnego zależnie od zapotrzebowania.
• Szybkie obniżenie temperatury w pomieszczeniu.
• Automatyczna granica ogrzewania (funkcja ECO) (wymaga czujnika temperatury zewnętrznej).
• Ochrona przed zamarzaniem (dla budynku, instalacji i c.w.u.).
• Ograniczenie maksymalnej różnicy temperatury powrotu (funkcja DRT).
• Okresowe uruchamianie pompy (raz na tydzień, 30 s; możliwość wyłączenia).

Przygotowanie c.w.u.

• Zasobnik podłączony do wymiennika ciepła lub układ przepływowy (w zależności od wybranego typu instalacji).
• Możliwość pracy z zaworem mieszającym w obiegu wtórnym w układach przepływowych (w zależności od typu instalacji).
• Wyłączenie c.w.u. (ręczne).
• Ochrona przed zamarzaniem c.w.u.: utrzymywana minimalna temperatura 5 °C.
• Ograniczenie maksymalnej temperatury powrotu po stronie pierwotnej (nastawa niezależna od sterowania obiegiem grzewczym).
• Przygotowanie c.w.u. z wykorzystaniem zanurzeniowej grzałki elektrycznej lub kolektora słonecznego (przez sparametryzowanie przekaźnika wielofunkcyjnego).

Programy i tryby pracy

• Zegar roczny z dniami świątecznymi oraz automatycznym przełączaniem czas letni/zimowy.
• Niezależne programy czasowe dla ogrzewania pomieszczeń i przygotowania c.w.u.
• Tryby pracy: praca automatyczna, praca ciągła, czuwanie, automatyczne przygotowanie c.w.u., praca ręczna.
• Ochrona przed zamarzaniem jest aktywna we wszystkich trybach pracy.

Komunikacja i zdalny nadzór (Modbus)

Regulator RVD140-A umożliwia zdalne monitorowanie, odczyt i sterowanie poprzez Modbus RTU. Regulator pracuje jako urządzenie podrzędne (slave); wymagane jest urządzenie nadrzędne (master) jako partner komunikacyjny.

• Interfejs: RS485 (EIA-485)
• Okablowanie: 2-przewodowe, skrętka, ekranowana
• Terminator magistrali: rezystor 150 Ω (0,5 W) dla pierwszego i ostatniego urządzenia na magistrali (nie jest dostarczany z regulatorem)
• Dopuszczalna długość magistrali Modbus: do 1000 m (przewód miedziany od 0,25 mm²)

Wejścia i urządzenia współpracujące

• Czujniki temperatury zasilania, powrotu i c.w.u.: czujniki z elementem pomiarowym LG-Ni 1000 (np. QAD22, QAE212.., QAP21.3), a dla kolektora słonecznego m.in. QAP21.2.
• Temperatura w pomieszczeniu: zadajnik pomieszczeniowy QAA50.110/101 oraz QAW70 (połączenie PPS 2-przewodowe, zamienne).
• Temperatura zewnętrzna: QAC22 (LG-Ni 1000) lub QAC32 (NTC).
• Ciśnienie: czujniki z sygnałem 0…10 V DC (np. QBE2002..).
• Wejście binarne (H5): 12 V DC przy rozwartym styku, 3 mA DC przy zwartym styku, rezystancja styku R ≤ 80 Ω.
• Regulator automatycznie rozpoznaje typ podłączonego czujnika (gdy stosowane są różne typy).

Wyjścia i sterowanie urządzeniami wykonawczymi

• Wyjścia przekaźnikowe: przełączane napięcie znamionowe 24…230 V AC
• Prąd znamionowy:
  • Y1, Y2, Q1, K6, K7: 0,02…1(1) A AC
  • Y5, Y6, Q3/Y7, Q7/Y8: 0,02…2(2) A AC
• Prąd załączenia: maks. 10 A (maks. 1 s)
• Maksymalna obciążalność przy sterowaniu zaworem mieszającym: 15 VA
• Zaciski przyłączeniowe: zaciski śrubowe do przewodów o przekroju do 2,5 mm²

Dane techniczne

• Napięcie zasilania: 230 V AC (+10 / –15%)
• Częstotliwość: 50 Hz
• Pobór mocy (bez obciążenia zewnętrznego): maks. 6,5 VA
• Zabezpieczenie linii zasilającej: bezpiecznik topikowy zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898)
• Stopień ochrony: IP40
• Stopień zanieczyszczenia: 2 wg IEC/EN 60730
• Podtrzymanie zegara: 12 h
• Waga (netto): 0,84 kg
• Kolor: moduł regulatora jasnoszary (RAL 7035), podstawka niebieska (RAL 5014)
• Warunki pracy: -5…+50 °C, wilgotność <95% r.h. (bez kondensacji)
• Transport / składowanie: -40…+70 °C
• Zastosowanie nad poziomem morza: maks. 3000 m n.p.m.

Montaż i uruchomienie

• Sposób montażu: na ścianie, na szynie montażowej lub montaż wpuszczany.
• Format panelowy: IEC 61554 – 144 × 96 mm.
• Regulator składa się z podstawki i modułu regulatora; moduł mocowany jest do podstawki 2 śrubami.
• Przy uruchomieniu należy wybrać typ instalacji – regulator automatycznie aktywuje wymagane funkcje, nastawy i wskazania; funkcje opcjonalne należy skonfigurować.
• Ważne projektowo: przewody czujników (niskie napięcia) nie powinny być prowadzone równolegle z przewodami zasilającymi siłowniki i pompy (24…230 V AC).

Podsumowanie

Siemens RVD140-A to zaawansowany regulator do węzłów i instalacji ciepłowniczych, łączący sterowanie 1 obiegiem grzewczym i c.w.u. z bogatymi funkcjami ochronnymi, rozbudowanymi programami czasowymi oraz możliwością integracji i nadzoru przez Modbus RTU. Dzięki 8 typom instalacji i wielu opcjom konfiguracji sprawdzi się w typowych układach zasobnikowych i przepływowych oraz w aplikacjach wymagających elastycznego sterowania pompami, zaworami i funkcjami dodatkowymi.
