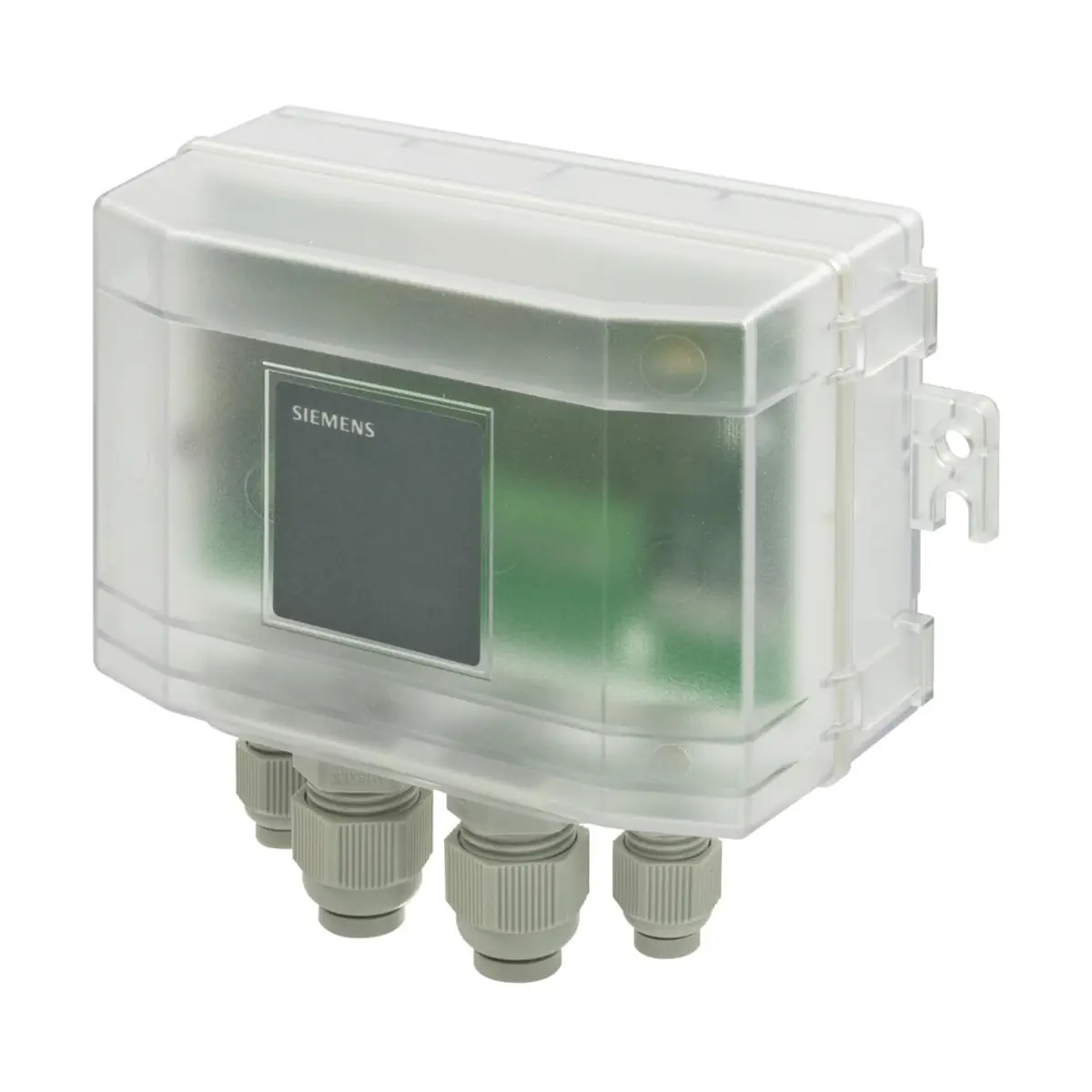

QBM3700-13/MO Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 1 x 1250 Pa, 2 wejścia czujnika temperatury pasywnego lub 0..10 V, 2 wyjścia 0..10 V, Modbus RTU, IP54

QBM3700-13/MO to czujnik różnicy ciśnienia Siemens z komunikacją Modbus RTU (RS-485) oraz zintegrowanym blokiem wejść/wyjść (2 AI, 2 AO). Model ten posiada 1 element pomiarowy o zakresie 0…1250 Pa i jest przeznaczony do typowych zadań HVAC, takich jak monitorowanie filtrów i wentylatorów w instalacjach wentylacyjnych oraz centralach klimatyzacyjnych. Dzięki zdecentralizowanej komunikacji po Modbus pozwala uprościć instalację i ograniczyć ilość okablowania.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM3700-13/MO
• Symbol: S55720-S485
• Typ urządzenia: czujnik różnicy ciśnienia z komunikacją Modbus i blokiem wejść/wyjść
• Zakres pomiarowy różnicy ciśnienia: 0…1250 Pa
• Komunikacja: Modbus RTU, RS-485
• Wejścia/wyjścia: 2 × AI, 2 × AO
• Technika pomiarowa: ceramiczno-dźwigniowa (dźwignia ceramiczna Al₂O₃ 96%, membrana silikonowa)
• Obudowa: przezroczysta, PC/PA
• Stopień ochrony: IP54
• Konserwacja: nie wymaga konserwacji

Zastosowanie

QBM3700-13/MO jest przeznaczony do pracy w instalacjach wentylacyjnych i centralach klimatyzacyjnych, m.in. do pomiaru i monitorowania ciśnienia w kanałach powietrznych:

• na filtrach i wentylatorach,
• po stronie powietrza nawiewnego i wywiewnego,
• dla powietrza i gazów nieagresywnych w temperaturze 0…70°C.

Komunikacja Modbus i zintegrowane I/O

Modbus RTU (RS-485)

• Adres Modbus: 1…247 (255 = domyślny)
• Prędkość transmisji: 9 600…57 600
• Domyślna konfiguracja: 9600E1 (9600, 1 bit stopu, parzystość)
• Terminator magistrali: włączany przełącznikiem DIP nr 9
• Okablowanie Modbus: 2- lub 3-żyłowe, skrętka, ekranowany jeśli > 3 m
• Maks. długość przewodu Modbus: 100 m

Wejścia analogowe (AI1, AI2)

• Obsługiwane typy: 0…10 V DC lub czujniki pasywne (konfiguracja z aplikacji/HMI)
• Rezystancja wejściowa (dla 0…10 V): ≥ 100 kΩ
• Maks. długość przewodu (sygnał analogowy): 50 m

Wyjścia analogowe (AO1, AO2)

• Typ wyjścia: 0…10 V DC
• Prąd wyjściowy: maks. 1 mA (odporny na zwarcie)
• Min. obciążenie: 10 kΩ

Elementy obsługowe i uruchomienie

• Dioda LED stanu sygnalizująca m.in. uruchomienie, normalną pracę, komunikację przez magistralę, błędy oraz reset punktu zerowego.
• Przełączniki DIP: zmiana adresu Modbus (DIP 1…8) i włączenie terminatora linii (DIP 9). Przełączniki DIP mają wyższy priorytet niż rejestr „Adres Modbus”.
• Przycisk funkcyjny: 5…10 s – szybkie adresowanie (ze sterownikami Climatix), 10…20 s – kalibracja punktu zerowego, 20…30 s – przywrócenie nastaw fabrycznych (reset).

Dane techniczne

• Zasilanie: 24 V AC/DC ±15%, 50/60 Hz
• Klasa bezpieczeństwa: III (SELV/PELV), UL klasa 2
• Pobór mocy: < 2 VA
• Pobór prądu: maks. 25 mA @ 24 V AC; 25 mA @ 24 V DC
• Zasilanie zewnętrznych czujników aktywnych 24 V: maks. 80 mA
• Zmienne (konfigurowane): Pa, Psi, mmHG, mmH₂O
• Dokładność (0…1250 Pa): przy 20°C ≤ ±0,5% FS; przy 0…50°C ≤ ±1% FS
• Stabilność długoterminowa: ±1,0% FS (wg DIN EN 60770)
• Rozdzielczość: < 0,1% FS
• Czas odpowiedzi: < 1 s
• Dopuszczalne przeciążenie jednostronne: na Px+ 10 000 Pa; na Px- 400 Pa
• Ciśnienie przebicia: w temperaturze pokojowej 2× przeciążenie; w 70°C 1,5× przeciążenie
• Obliczenia przepływu: dopuszczalny zakres współczynnika k 0…1500; zależność Q = k × √Δp (mierzone zmienne: l/s, m³/h, m³/s)
• Przyłącza ciśnienia: ∅ 6,2 mm (do przewodów o średnicy wewnętrznej ∅ 5 mm)
• Warunki pracy: -25…+50°C; 5…90% r.h. (bez kondensacji)
• Transport/składowanie: -30…+70°C; 5…90% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54
• Waga: ~250 g

Podłączenie (zaciski)

• 24 V – zasilanie 24 V AC / 24 V DC
• GND – masa
• 24 V (wyj.) – zasilanie zewnętrznych urządzeń 24 V AC / 24 V DC
• A+, REF, B- – Modbus (RS-485), bez separacji galwanicznej
• AO1, AO2 – wyjścia analogowe 0…10 V
• AI1, AI2 – wejścia analogowe (0…10 V lub pasywne – zależnie od konfiguracji)

Montaż – kluczowe wymagania

• Miejsce montażu: bezpośrednio na kanałach powietrznych, ścianach lub w szafach sterowniczych.
• Położenie montażowe: montować pionowo z przyłączami ciśnienia skierowanymi w dół.
• Ochrona przed kondensacją: montować czujnik wyżej niż kanałowe króćce podłączeniowe; unikać ustawienia przyłączy ciśnienia do góry.
• Podłączenie przewodów: wyższe ciśnienie (mniejsza próżnia) do „+”, niższe ciśnienie (większa próżnia) do „-”.
• Uwaga instalacyjna: przed montażem/demontażem czujnika należy upuścić ciśnienie z instalacji.

Podsumowanie

Siemens QBM3700-13/MO to precyzyjny czujnik różnicy ciśnienia 0…1250 Pa dla HVAC, łączący pomiar ciśnienia z Modbus RTU oraz praktycznym blokiem 2 wejść analogowych i 2 wyjść analogowych 0…10 V. Ceramiczno-dźwigniowa technika pomiarowa, stopień ochrony IP54, szybkie adresowanie oraz możliwość kalibracji punktu zerowego czynią go wygodnym rozwiązaniem do monitorowania filtrów, wentylatorów i przepływu w nowoczesnych instalacjach wentylacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QBM3700-13/MO posiada oznaczenie CE (zgodność z wymaganiami UE). W dokumentacji wskazano także zgodność z RoHS oraz zgodność EAC; dla serii podano również zatwierdzenie UL.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z właściwą dyrektywą europejską oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby, posiadające wiedzę i doświadczenie pozwalające rozpoznawać oraz unikać zagrożeń podczas pracy z urządzeniem.
• Urządzenie przeznaczone jest wyłącznie do zastosowań w instalacjach technicznych budynków oraz do pomiaru różnicy ciśnienia i przepływu powietrza lub gazów nieagresywnych, zgodnie z dokumentacją producenta.
• Przestrzegać wszystkich krajowych i lokalnych przepisów bezpieczeństwa dotyczących instalacji elektrycznych, w tym wymagań dla bezpieczników, wyłączników, okablowania i uziemienia.
• Urządzenie jest zasilane napięciem 24 V AC/DC ±15 % i należy do klasy bezpieczeństwa III (SELV / PELV, UL Class 2). Moc obwodu musi być ograniczona do 15 VA lub mniej.
• Podłączenia elektryczne wykonywać wyłącznie zgodnie z oznaczeniami zacisków i dokumentacją producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę systemu.
• Interfejs Modbus RS-485 w urządzeniu nie jest separowany galwanicznie. Należy zwrócić szczególną uwagę na prawidłowe prowadzenie połączeń i potencjałów GND oraz unikać błędnego okablowania między wejściem 24 V a GND, zwłaszcza gdy urządzenie i sterownik są zasilane z tego samego źródła.
• Stosować wyłącznie przewody miedziane o parametrach zgodnych z dokumentacją. Dla magistrali Modbus należy stosować przewód 2- lub 3-żyłowy; przy długości powyżej 3 m zalecany jest przewód skręcany ekranowany.
• Czujnik należy montować w miejscu umożliwiającym bezpieczne otwarcie pokrywy oraz dostęp do zacisków, przełączników DIP i wskaźników LED.
• Urządzenie należy montować wyłącznie pionowo, z przyłączami ciśnienia skierowanymi w dół, oraz powyżej kanałowych króćców podłączeniowych. Nieprawidłowe położenie montażowe może powodować kondensację wewnątrz czujnika i jego uszkodzenie.
• Nie montować urządzenia w miejscach narażonych na wysokie skoki ciśnienia lub duże zmiany temperatury, ponieważ może to powodować niedokładność pomiaru lub przesunięcie punktu zerowego.
• Przed montażem lub demontażem czujnika należy upuścić ciśnienie z instalacji. Montaż lub demontaż pod ciśnieniem może doprowadzić do uszkodzenia urządzenia.
• Przewód z wyższym ciśnieniem należy podłączyć do przyłącza „+”, a przewód z niższym ciśnieniem do przyłącza „-”. Nieprawidłowe podłączenie może skutkować błędnym pomiarem.
• Przewody ciśnieniowe należy prowadzić bez pętli. Nieprawidłowe prowadzenie przewodów może wpływać na działanie czujnika i zwiększać ryzyko gromadzenia kondensatu.
• Kalibrację punktu zerowego wykonywać bez podłączonych przewodów ciśnieniowych; po zakończeniu kalibracji przewody należy podłączyć ponownie.
• Urządzenie jest przystosowane do pracy w temperaturze otoczenia od -25 do +50°C oraz przy wilgotności 5…90% bez kondensacji. Należy przestrzegać dopuszczalnych warunków transportu, składowania i eksploatacji wskazanych przez producenta.
• Obudowa zapewnia stopień ochrony IP54 wyłącznie przy poprawnym montażu i zamknięciu zgodnie z dokumentacją producenta.
