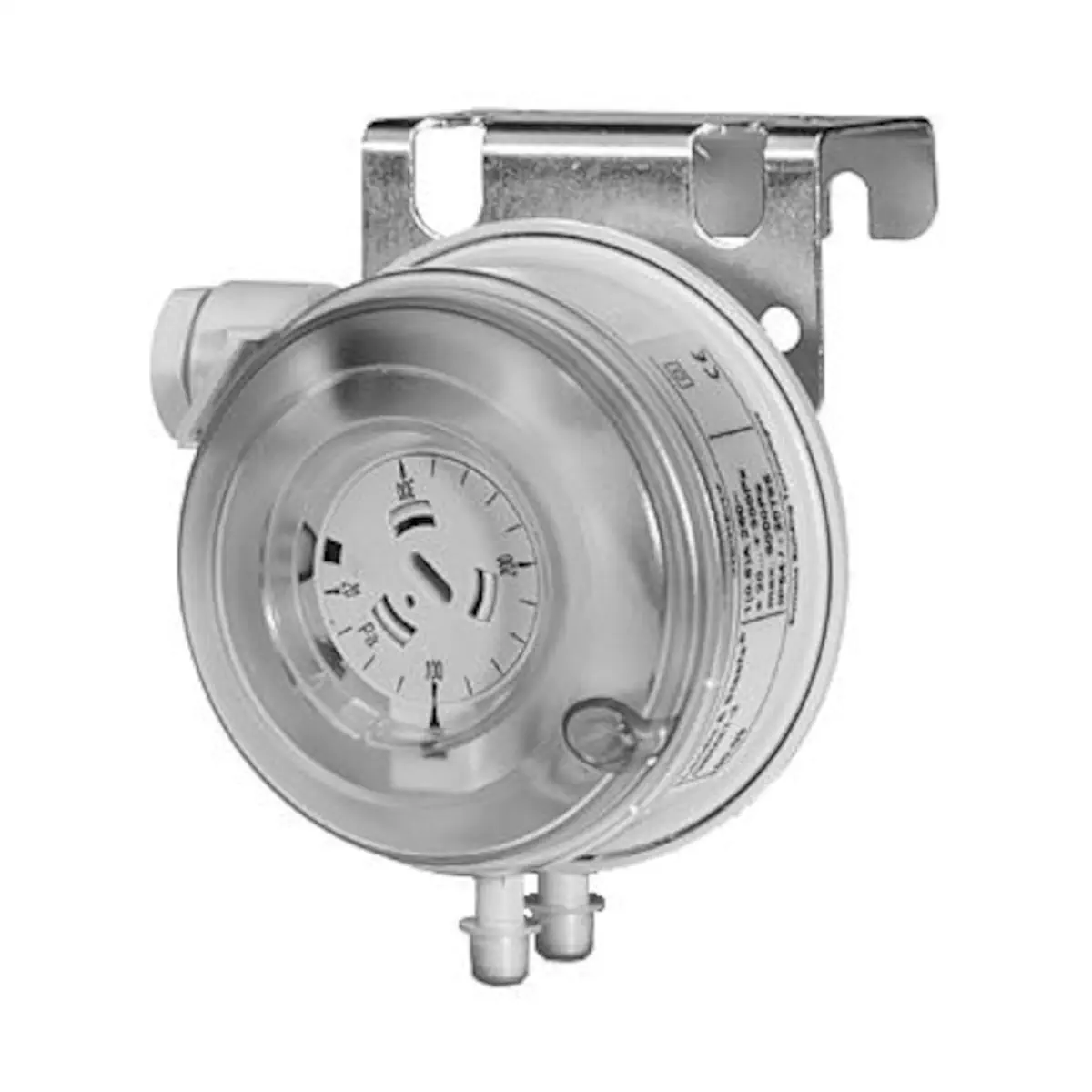

QBM81-50 Sygnalizator różnicy ciśnienia, zakres 1000..5000 [Pa]

Siemens QBM81-50 to sygnalizator różnicy ciśnienia powietrza z regulowanym zakresem 10…50 mbar (1000…5000 Pa, 4…20 inH2O), przeznaczony do monitorowania ciśnienia, podciśnienia i nadciśnienia w instalacjach wentylacyjnych i klimatyzacyjnych. Umożliwia nadzór filtrów powietrza, przepływu powietrza oraz wykrywanie zerwania pasków klinowych wentylatorów, zapewniając ponad 1 milion cykli przełączeń, precyzyjną nastawę i długotrwałą stabilność punktów przełączania.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM81-50
• Typ urządzenia: mechaniczny sygnalizator różnicy ciśnienia powietrza ze stykiem przełączającym
• Zakres nastawy różnicy ciśnienia: 10…50 mbar / 1000…5000 Pa / 4…20 inH2O
• Medium: powietrze i gazy niekorozyjne
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne; monitorowanie filtrów powietrza, przepływu powietrza, pasków wentylatorów oraz ciśnienia w pomieszczeniach sanitarnych, kuchniach itp.
• Styk wyjściowy: styk przełączający, wielowarstwowy (3 zaciski śrubowe)
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC, maks. 5 A obciążenie rezystancyjne / 3 A, cos φ > 0,6
• Napięcie względem ziemi: maks. 250 V AC (wymagane zewnętrzne zabezpieczenie obwodu)
• Zewnętrzne zabezpieczenie: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A, charakterystyka B, C lub D wg EN 60898
• Histereza przełączania: fabrycznie nastawiona, z automatycznym resetem (kasowanie automatyczne)
• Trwałość mechaniczna: > 1 000 000 przełączeń
• Powtarzalność punktu przełączania: dla zakresu 1000…5000 Pa < ±15 Pa
• Stopień ochrony obudowy: IP54 wg EN 60529
• Pozycja montażu: dowolna (zalecana pionowa)
• Przyłącza ciśnienia: króćce ∅6,2 mm; w komplecie 2 adaptery kanałowe i przewód PVC o średnicy 5/8 mm i długości 2 m
• Przyłącze elektryczne: 3 zaciski śrubowe, doprowadzenie kabla przez dławik Pg11
• Temperatura otoczenia (praca): –30…+85 °C
• Temperatura składowania: –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Materiały: korpus z poliwęglanu wzmocnionego włóknem szklanym; pokrywa z poliwęglanu; membrana silikonowa (niska rozszerzalność, bez emisji); wspornik montażowy z galwanizowanej blachy stalowej; adaptery kanałowe z ABS; przewody z miękkiego PVC
• Klasa palności (UL94): obudowa ciśnieniowa V-0; pokrywa HB; przewody z tworzywa sztucznego V-2; adaptery kanałowe HB
• Masa (z opakowaniem i wspornikiem montażowym): ok. 0,19 kg

Zastosowanie

Sygnalizator różnicy ciśnienia QBM81-50 służy do monitorowania stanów pracy instalacji powietrznych poprzez pomiar różnicy ciśnienia między dwoma punktami układu. Na tej podstawie umożliwia sterowanie i sygnalizację stanów alarmowych oraz serwisowych.

• Monitorowanie filtrów powietrza – pomiar spadku ciśnienia przed i za filtrem w celu sygnalizacji jego zabrudzenia.
• Nadzór przepływu powietrza w kanałach wentylacyjnych.
• Wykrywanie zerwania pasków klinowych wentylatorów poprzez rejestrację zmian różnicy ciśnienia.
• Kontrola nadciśnienia i podciśnienia w pomieszczeniach sanitarnych, kuchennych i innych strefach o specjalnych wymaganiach higienicznych.

Funkcje i działanie

Zasada pomiaru różnicy ciśnienia

Różnica ciśnienia Δp występująca na przyłączach sygnalizatora powoduje ugięcie membrany naprężonej sprężyną. Przemieszczenie membrany jest przenoszone na mechanizm przełączający styk, co umożliwia sygnalizację przekroczenia nastawionego progu. Zastosowana membrana zapewnia długotrwałą stabilność punktów przełączania.

Nastawa progu zadziałania

• Wartość zadaną różnicy ciśnienia ustawia się pokrętłem nastawczym umieszczonym pod pokrywą sygnalizatora.
• Na obudowie znajduje się podziałka różnicy ciśnienia (zaplombowana fabrycznie lakierem), umożliwiająca precyzyjną nastawę w zakresie 10…50 mbar (1000…5000 Pa).

Histereza i stan przełączenia

W sygnalizatorze QBM81-50 zastosowano fabrycznie ustawioną histerezę przełączania, oznaczoną jako XD. Przy zmianie różnicy ciśnienia Δp styk przełącza się po osiągnięciu górnego punktu przełączenia W, a dzięki histerezie unika się drgań styku w pobliżu progu zadziałania.

Styki i logika sygnalizacji

• Urządzenie posiada 3 zaciski (1, 2, 3) tworzące jeden styk przełączający.
• Zgodnie ze schematem zacisków:
  • Styk 1–2: odpowiada stanowi niższego ciśnienia (przed przekroczeniem progu).
  • Styk 1–3: odpowiada stanowi wyższego ciśnienia (po przekroczeniu progu).
• Kasowanie (reset) po powrocie ciśnienia w obszar histerezy odbywa się automatycznie.

Wyposażenie, dostawa i akcesoria

• W zestawie podstawowym:
  • sygnalizator różnicy ciśnienia QBM81-50 (obudowa z pokrywą, membrana, stalowy wspornik montażowy),
  • zestaw króćców przyłączeniowych FK-PZ3:
    • 2 adaptery kanałowe,
    • 4 śruby mocujące,
    • przewód o średnicy 5/8 mm i długości 2 m (PVC, miękkie).
• Wyposażenie dodatkowe (zamawiane oddzielnie):
  • FK-PZ1: zestaw 2 króćców ze stali nierdzewnej z gumowym przepustem.
  • FK-PZ2: zestaw 2 króćców z aluminiową tuleją montażową i 4 śrubami.

Montaż

Sygnalizator różnicy ciśnienia QBM81-50 jest przystosowany do montażu na kanale wentylacyjnym lub na ścianie i dostarczany jest z instrukcją montażu.

• Dopuszczalna jest dowolna pozycja montażu, jednak zalecana jest pozycja pionowa.
• Urządzenie należy montować powyżej miejsc przyłączenia ciśnienia, aby zminimalizować ryzyko gromadzenia się kondensatu.
• Przewody pomiędzy punktami poboru ciśnienia a sygnalizatorem prowadzić z niewielkim spadkiem, w kierunku od sygnalizatora do kanału.
• Przewody przyłączeniowe mogą mieć dowolną długość, jednak przy długościach > 2 m czas zadziałania sygnalizatora ulega zwiększeniu.

Uruchomienie i nastawa

• Wartość zadaną różnicy ciśnienia ustawia się pokrętłem [5] umieszczonym pod pokrywą sygnalizatora (obok podziałki różnicy ciśnienia).
• Sygnalizator QBM81-50 jest fabrycznie kalibrowany w pozycji pionowej.
• Przy montażu w pozycji poziomej punkt przełączenia różni się od wartości odczytanej na skali:
  • obudową ku górze: punkt przełączenia jest o 11 Pa wyższy niż na skali,
  • obudową ku dołowi: punkt przełączenia jest o 11 Pa niższy niż na skali.

Dane techniczne – QBM81-50

• Model: QBM81-50
• Zakres różnicy ciśnienia: 10…50 mbar / 1000…5000 Pa / 4…20 inH2O
• Medium: powietrze i gazy niekorozyjne
• Rodzaj styku: styk przełączający, wielowarstwowy
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC, maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6)
• Napięcie względem ziemi: maks. 250 V AC (brak wewnętrznego bezpiecznika – wymagane zewnętrzne zabezpieczenie)
• Zalecane zabezpieczenie obwodu: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A, charakterystyka B, C lub D wg EN 60898
• Histereza przełączania: fabrycznie nastawiona, reset automatyczny
• Trwałość: > 1 000 000 cykli przełączeń
• Powtarzalność: dla zakresu 1000…5000 Pa < ±15 Pa
• Stopień ochrony obudowy: IP54 wg EN 60529
• Pozycja montażu: dowolna (z uwzględnieniem korekty punktu przełączenia przy montażu poziomym)
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe ciśnienie)
• Przyłącze elektryczne: 3 zaciski śrubowe; doprowadzenie kabla przez dławik Pg11
• Temperatura otoczenia (praca): –30…+85 °C
• Temperatura składowania: –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Materiały: korpus z poliwęglanu wzmocnionego włóknem szklanym; pokrywa z poliwęglanu; membrana silikonowa; wspornik montażowy z galwanizowanej blachy stalowej; adaptery kanałowe z ABS; przewody z miękkiego PVC
• Klasa palności (UL94): korpus V-0; pokrywa HB; przewody V-2; adaptery kanałowe HB
• Standard produktu: EN 61326-x – wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach (wymagania ogólne kompatybilności elektromagnetycznej EMC)
• Zastosowanie EMC: do stosowania w środowisku mieszkalnym, handlowym i przemysłowym
• Zgodność: oznakowanie EU (CE) CA1T1552xx, zgodność EAC, aprobata DVGW wg DIN 1854
• Masa (z opakowaniem i wspornikiem montażowym): ok. 0,19 kg

Podsumowanie

Siemens QBM81-50 to precyzyjny i trwały sygnalizator różnicy ciśnienia o zakresie 10…50 mbar (1000…5000 Pa), dedykowany do instalacji wentylacyjnych i klimatyzacyjnych. Mechaniczny styk przełączający o wysokiej obciążalności, stopień ochrony IP54, ponad 1 000 000 cykli przełączeń oraz stabilna w czasie nastawa progu zadziałania czynią go sprawdzonym rozwiązaniem do monitorowania filtrów, przepływu powietrza oraz pracy wentylatorów w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QBM81-50 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie, nastawę i uruchomienie należy wykonywać wyłącznie zgodnie z instrukcją producenta.
• Urządzenie elektryczne. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Po zdjęciu osłony ochronnej dotknięcie zacisków 1, 2 i 3 stwarza śmiertelne zagrożenie porażeniem prądem.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898.
• Podłączenia elektryczne należy wykonywać wyłącznie do przewidzianych zacisków śrubowych i zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub zagrożenie dla bezpieczeństwa.
• Produkt QBM81-50 jest przeznaczony wyłącznie do powietrza oraz niekorozyjnych gazów. Nie stosować z mediami agresywnymi lub korozyjnymi.
• Urządzenie należy montować na kanale wentylacyjnym lub na ścianie. Dopuszczalna jest każda pozycja montażu, jednak zalecana jest pozycja pionowa. Inna pozycja montażu wpływa na punkt przełączania.
• Sygnalizator należy montować powyżej miejsc przyłączenia ciśnienia. Przewody pomiędzy punktami poboru ciśnienia a urządzeniem należy prowadzić z niewielkim spadkiem, aby zapobiec gromadzeniu się kondensatu.
• Przewody przyłączeniowe mogą mieć dowolną długość, jednak przy długości powyżej 2 m zwiększa się czas zadziałania sygnalizatora.
• Nie przekraczać parametrów elektrycznych styków: 24 V AC/DC > 0,01 A lub 250 V AC maks. 5 A rezystancyjnie / 3 A przy cos φ > 0,6; maksymalne napięcie względem ziemi 250 V AC.
• Używać wyłącznie w warunkach środowiskowych przewidzianych przez producenta: stopień ochrony IP54, wilgotność otoczenia poniżej 90% r.h. bez kondensacji.
