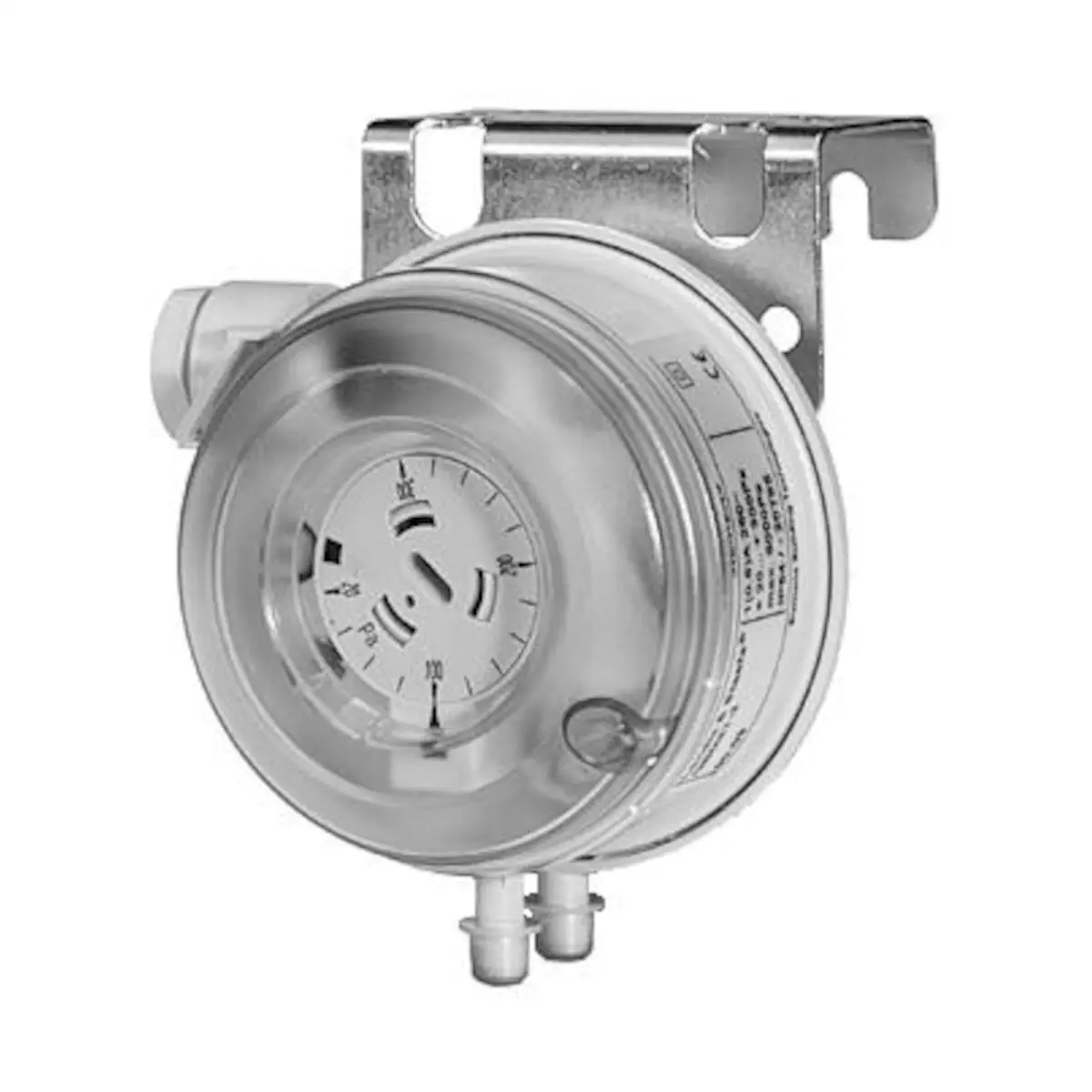

QBM81-3 Sygnalizator różnicy ciśnienia, zakres 20..300 [Pa], IP54

QBM81-3 to mechaniczny sygnalizator różnicy ciśnienia firmy Siemens o zakresie 20…300 Pa (0,2…3 mbar; 0,08…1,2 inH₂O), przeznaczony do monitorowania podciśnienia, nadciśnienia i różnicy ciśnień powietrza oraz niekorozyjnych gazów w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie zapewnia precyzyjną nastawę punktu przełączania, dużą długotrwałą stabilność oraz trwałość ponad 1 000 000 cykli przełączeń, a dzięki dołączonym króćcom kanałowym i przewodowi umożliwia prosty montaż bez dodatkowych akcesoriów.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM81-3
• Typ: mechaniczny sygnalizator (wyłącznik) różnicy ciśnienia z membraną
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne (HVAC)
• Funkcje: nadzorowanie różnicy ciśnienia, podciśnienia i nadciśnienia
• Typowe zadania: monitorowanie filtrów powietrza, przepływu powietrza, wykrywanie zerwania pasków klinowych wentylatorów, nadzór ciśnienia w pomieszczeniach sanitarnych i kuchennych
• Zakres nastawy punktu przełączania: 20…300 Pa (0,2…3 mbar; 0,08…1,2 inH₂O)
• Medium: powietrze i niekorozyjne gazy
• Rodzaj styku: styk przełączający (SPDT), wielowarstwowy
• Stany styku: połączenie 1–2 przy niższym ciśnieniu, 1–3 przy wyższym ciśnieniu
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC maks. 5 A obciążenie rezystancyjne / 3 A przy cos φ > 0,6
• Napięcie względem ziemi: maks. 250 V AC
• Histereza przełączania: fabrycznie nastawiona, z automatycznym resetem
• Powtarzalność punktu przełączania: < ±2,5 Pa w zakresie 20…300 Pa
• Trwałość mechaniczna: > 1 000 000 przełączeń
• Przyłącza ciśnienia: dwa króćce ∅6,2 mm – P1 (wyższe ciśnienie), P2 (niższe ciśnienie)
• Przyłącza elektryczne: 3 zaciski śrubowe w obudowie, doprowadzenie przewodu przez dławik Pg11
• Pozycja montażu: dowolna (fabryczna kalibracja w pozycji pionowej)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Temperatura otoczenia (praca): –30…+85 °C
• Temperatura otoczenia (składowanie): –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Materiały obudowy: korpus z poliwęglanu wzmocnionego włóknem szklanym, pokrywa z poliwęglanu
• Membrana: silikonowa (niska rozszerzalność, brak emisji)
• Wspornik montażowy: blacha stalowa galwanizowana
• Adaptery kanałowe: tworzywo ABS, przewody z miękkiego PVC
• Zgodność EMC: EN 61326-x – zastosowania w środowisku mieszkalnym, handlowym i przemysłowym
• Certyfikaty i zgodność: oznakowanie EU (CE), zgodność EAC, aprobata DVGW wg DIN 1854
• Klasa palności (wg UL94): obudowa ciśnieniowa V-0, pokrywa HB, przewody V-2, adaptery kanałowe HB
• Masa (z opakowaniem i wspornikiem): ok. 0,19 kg

Zastosowanie

Sygnalizator różnicy ciśnienia QBM81-3 przeznaczony jest do pracy w instalacjach wentylacyjnych i klimatyzacyjnych, w których wymagane jest niezawodne wykrywanie przekroczenia zadanej różnicy ciśnień powietrza lub niekorozyjnych gazów. Typowe zastosowania obejmują:

• Monitorowanie filtrów powietrza – sygnalizacja konieczności wymiany lub czyszczenia filtra przy wzroście strat ciśnienia
• Nadzór przepływu powietrza w kanałach wentylacyjnych
• Wykrywanie zerwania pasków klinowych wentylatorów poprzez kontrolę różnicy ciśnień przed i za wentylatorem
• Kontrola ciśnienia pomieszczeń w sanitariatach, kuchniach i innych strefach wymagających określonego podciśnienia lub nadciśnienia

Funkcje i działanie

Zasada działania

Różnica ciśnienia pomiędzy przyłączami P1 (wyższe ciśnienie) i P2 (niższe ciśnienie) powoduje ugięcie membrany naprężonej sprężyną. Przy osiągnięciu ustawionego punktu przełączania membrana uruchamia styk przełączający, który zmienia stan elektryczny wyjścia. Konstrukcja membrany zapewnia długotrwałą stabilność punktów przełączania.

Nastawa punktu przełączania

• Punkt przełączania w zakresie 20…300 Pa ustawia się pokrętłem umieszczonym pod pokrywą sygnalizatora.
• Skala różnicy ciśnienia znajduje się na obudowie i jest zaplombowana fabrycznie lakierem, co zabezpiecza nastawę.
• Urządzenie jest fabrycznie kalibrowane w pozycji pionowej.
• Przy montażu w pozycji poziomej następuje przesunięcie punktu przełączania względem skali:
  • obudową ku górze: punkt przełączania o ok. 11 Pa wyższy niż wskazuje skala,
  • obudową ku dołowi: punkt przełączania o ok. 11 Pa niższy niż wskazuje skala.

Stany styku przełączającego

• Zaciski 1–2: styk w położeniu odpowiadającym niższemu ciśnieniu (poniżej nastawionego progu).
• Zaciski 1–3: styk w położeniu odpowiadającym wyższemu ciśnieniu (powyżej nastawionego progu).

Stabilność i trwałość

• Histereza przełączania jest ustawiona fabrycznie i zapewnia stabilne przełączanie bez drgań styku.
• Reset następuje automatycznie po powrocie różnicy ciśnień poniżej wartości progowej.
• Wysoka jakość wykonania zapewnia trwałość > 1 000 000 cykli przełączeń.
• Powtarzalność punktu przełączania dla zakresu 20…300 Pa wynosi < ±2,5 Pa.

Budowa i wyposażenie

• Elementy składowe sygnalizatora QBM81-3:
  • obudowa i pokrywa z poliwęglanu (korpus wzmocniony włóknem szklanym),
  • membrana silikonowa o niskiej rozszerzalności,
  • stalowy, galwanizowany wspornik montażowy.
• Przyłącza ciśnienia: dwa króćce ∅6,2 mm – P1 (wyższe ciśnienie), P2 (niższe ciśnienie).
• Wyposażenie dostarczane w komplecie (zestaw FK-PZ3):
  • 2 adaptery kanałowe,
  • 4 śruby mocujące,
  • przewód z miękkiego PVC o średnicy 5/8 mm i długości 2 m.
• Wyposażenie dodatkowe (zamawiane oddzielnie):
  • FK-PZ1: zestaw 2 króćców ze stali nierdzewnej z gumowym przepustem,
  • FK-PZ2: zestaw 2 króćców z aluminiową tuleją montażową i 4 śrubami.

Montaż

• Sygnalizator jest przystosowany do montażu na kanale wentylacyjnym lub na ścianie.
• Dopuszczalna jest dowolna pozycja montażu, przy czym zalecana jest pozycja pionowa (zgodna z fabryczną kalibracją).
• Urządzenie należy montować tak, aby znajdowało się powyżej miejsc przyłączenia ciśnienia, co ogranicza ryzyko gromadzenia się kondensatu w sygnalizatorze.
• Przewody pomiędzy miejscami poboru ciśnienia a sygnalizatorem należy prowadzić z niewielkim spadkiem w kierunku kanału, aby odprowadzić ewentualny kondensat.
• Przewody ciśnieniowe mogą mieć dowolną długość; długość powyżej ok. 2 m powoduje jedynie zwiększenie czasu zadziałania sygnalizatora.
• Sygnalizator dostarczany jest ze wspornikiem montażowym, umożliwiającym szybkie i pewne mocowanie.

Podłączenie elektryczne

• Podłączenie odbywa się do 3 zacisków śrubowych wewnątrz obudowy, przewód wprowadza się przez dławik Pg11.
• Rodzaj styku: styk przełączający (SPDT), wielowarstwowy:
  • położenie 1–2: niższe ciśnienie,
  • położenie 1–3: wyższe ciśnienie.
• Parametry elektryczne styku:
  • 24 V AC/DC, > 0,01 A,
  • 250 V AC, maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6),
  • napięcie względem ziemi: maks. 250 V AC.
• Urządzenie nie posiada wewnętrznego bezpiecznika – wymagane jest zewnętrzne zabezpieczenie linii zasilającej:
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.

Dane techniczne

• Model: QBM81-3
• Zakres nastawy: 20…300 Pa (0,2…3 mbar; 0,08…1,2 inH₂O)
• Medium: powietrze i niekorozyjne gazy
• Rodzaj styku: styk przełączający, wielowarstwowy (SPDT)
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC maks. 5 A (rezystancyjnie) / 3 A (cos φ > 0,6)
• Napięcie względem ziemi: maks. 250 V AC
• Histereza przełączania: nastawiona fabrycznie
• Reset: automatyczny
• Trwałość przełączania: > 1 000 000 cykli
• Powtarzalność (20…300 Pa): < ±2,5 Pa
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe ciśnienie)
• Przyłącza elektryczne: 3 zaciski śrubowe, dławik Pg11
• Pozycja montażu: dowolna (kalibracja fabryczna w pozycji pionowej)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Temperatura otoczenia – praca: –30…+85 °C
• Temperatura otoczenia – składowanie: –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Materiały: obudowa – poliwęglan wzmocniony włóknem szklanym, pokrywa – poliwęglan, membrana – silikon, wspornik – blacha stalowa galwanizowana, adaptery kanałowe – ABS, przewody – miękkie PVC
• Standard EMC: EN 61326-x (wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach)
• Środowisko zastosowania EMC: mieszkalne, handlowe i przemysłowe
• Certyfikaty: EU (CE), EAC, aprobata DVGW wg DIN 1854
• Klasa palności (UL94): obudowa V-0, pokrywa HB, przewody V-2, adaptery kanałowe HB
• Masa (z opakowaniem i wspornikiem): ok. 0,19 kg

Podsumowanie

Siemens QBM81-3 to kompaktowy, wytrzymały sygnalizator różnicy ciśnienia o zakresie 20…300 Pa, przeznaczony do pracy w instalacjach wentylacyjnych i klimatyzacyjnych. Prosta regulacja punktu przełączania, wysoka powtarzalność, długotrwała stabilność oraz trwałość ponad 1 000 000 cykli, w połączeniu z obudową o stopniu ochrony IP54 i kompletem króćców kanałowych, czynią z QBM81-3 niezawodne rozwiązanie do monitorowania filtrów, przepływu powietrza i ciśnień pomieszczeń w szerokim zakresie zastosowań HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z instrukcją producenta oraz obowiązującymi przepisami elektrycznymi i instalacyjnymi.
• Urządzenie pracuje z napięciem sieciowym. Po zdjęciu osłony ochronnej dotknięcie zacisków 1, 2 i 3 stwarza śmiertelne zagrożenie porażeniem prądem.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie. Urządzenie nie posiada wewnętrznego bezpiecznika, dlatego w każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898.
• Maksymalne napięcie względem ziemi wynosi 250 V AC. Nie przekraczać dopuszczalnych parametrów obciążenia styków: 24 V AC/DC, > 0,01 A oraz 250 V AC, maks. 5 A rezystancyjnie / 3 A przy cos φ > 0,6.
• Produkt QBM81-3 jest przeznaczony do monitorowania różnicy ciśnienia powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Dopuszczalne medium: powietrze oraz niekorozyjne gazy. Nie stosować z mediami agresywnymi lub korozyjnymi.
• Urządzenie należy montować na kanale wentylacyjnym lub na ścianie zgodnie z dokumentacją producenta. Dopuszczalna jest każda pozycja montażu, jednak zalecana jest pozycja pionowa.
• Sygnalizator jest fabrycznie kalibrowany w pozycji pionowej. Przy montażu poziomym punkt przełączania ulega zmianie: przy obudowie skierowanej ku górze jest wyższy o 11 Pa niż na skali, a przy obudowie skierowanej ku dołowi niższy o 11 Pa niż na skali.
• Urządzenie należy montować powyżej miejsc przyłączenia ciśnienia. Przewody pomiędzy punktami poboru ciśnienia a sygnalizatorem należy prowadzić z niewielkim spadkiem, aby zapobiec gromadzeniu się kondensatu.
• Przewody przyłączeniowe mogą mieć dowolną długość, jednak przy długości większej niż 2 m zwiększa się czas zadziałania sygnalizatora.
• Nie przekraczać dopuszczalnego jednostronnego przeciążenia ciśnieniowego. Dla modelu QBM81-3 maksymalne przeciążenie jednostronne wynosi 7500 Pa.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -30 do +85°C, temperatura składowania od -40 do +85°C, wilgotność otoczenia poniżej 90% r.h., bez kondensacji.
• Stopień ochrony obudowy wynosi IP54. Urządzenie należy chronić przed warunkami użytkowania wykraczającymi poza deklarowany stopień ochrony.
