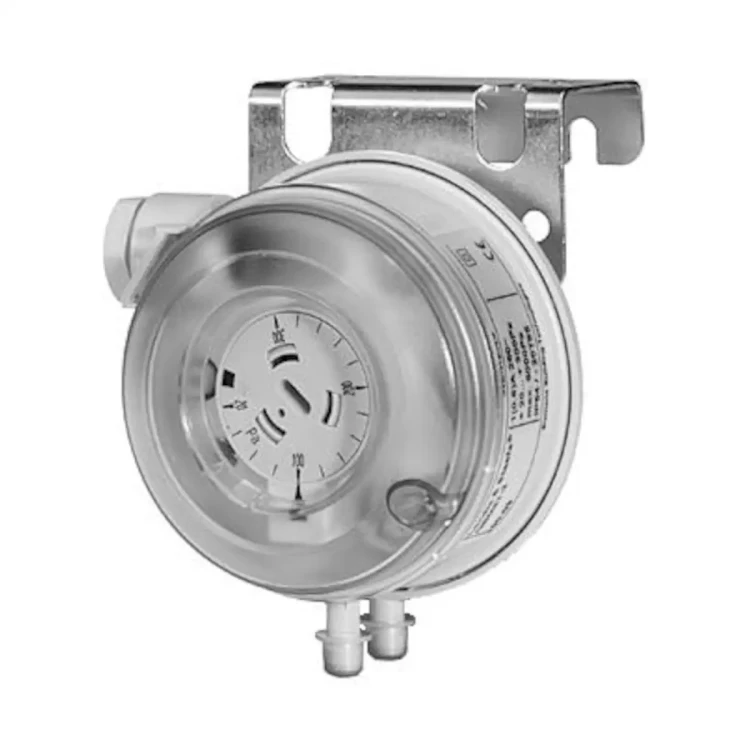

QBM81-5 Sygnalizator różnicy ciśnienia, zakres 50..500 [Pa]

QBM81-5 to mechaniczny sygnalizator różnicy ciśnienia (presostat) firmy Siemens, przeznaczony do monitorowania ciśnienia powietrza i niekorozyjnych gazów w instalacjach wentylacyjnych i klimatyzacyjnych. Umożliwia nadzorowanie filtrów powietrza, przepływu powietrza oraz stanu pasków wentylatorów w zakresie 0,5…5 mbar (50…500 Pa, 0,2…2 inH₂O). Dzięki precyzyjnej nastawie, fabrycznie ustawionej histerezie oraz trwałości powyżej 1 000 000 przełączeń zapewnia długotrwałą, stabilną pracę w aplikacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM81-5
• Typ urządzenia: mechaniczny sygnalizator / presostat różnicy ciśnienia
• Medium: powietrze i niekorozyjne gazy
• Zakres nastawy różnicy ciśnienia: 0,5…5 mbar (50…500 Pa, 0,2…2 inH₂O)
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne (HVAC)
• Typowe funkcje: monitorowanie filtrów, przepływu powietrza, pasków klinowych wentylatorów, nadciśnienia i podciśnienia w pomieszczeniach
• Rodzaj styku: styk przełączający (SPDT), wielowarstwowy
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC, maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6)
• Histereza przełączania: fabrycznie ustawiona, z automatycznym resetem
• Powtarzalność punktu przełączania: < ±5 Pa (dla zakresu 50…2000 Pa)
• Trwałość mechaniczna: > 1 000 000 cykli przełączeń
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Pozycja montażu: dowolna (zalecana pionowa)
• Temperatura otoczenia – praca: –30…+85 °C
• Temperatura otoczenia – składowanie: –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe)
• Przyłącze elektryczne: 3 zaciski śrubowe, doprowadzenie kabla przez dławik Pg11
• Materiały obudowy: korpus z poliwęglanu wzmocnionego włóknem szklanym, pokrywa z poliwęglanu, membrana silikonowa, wspornik z blachy stalowej (galwanizowanej), adaptery kanałowe z ABS
• Waga (z opakowaniem i wspornikiem montażowym): ok. 0,19 kg

Zastosowanie

Sygnalizator różnicy ciśnienia QBM81-5 jest przeznaczony do pracy w systemach HVAC, gdzie wymagane jest niezawodne, dwustanowe monitorowanie ciśnienia powietrza:

• Nadzór filtrów powietrza: sygnalizacja zabrudzenia filtra na podstawie wzrostu różnicy ciśnień między stroną przed i za filtrem.
• Monitorowanie przepływu powietrza: wykrywanie spadku przepływu w kanałach wentylacyjnych.
• Kontrola pasków wentylatorów: wykrywanie zerwania pasków klinowych wentylatorów poprzez nadzór różnicy ciśnień po stronie ssawnej i tłocznej.
• Monitorowanie nadciśnienia/podciśnienia: w pomieszczeniach sanitarnych, kuchniach i innych strefach wymagających kontroli ciśnienia względem sąsiednich przestrzeni.

Budowa i wyposażenie

• Element pomiarowy: membrana silikonowa napinana sprężyną – zapewnia długotrwałą stabilność punktów przełączania.
• Obudowa i pokrywa: szczelna obudowa z tworzywa sztucznego (IP54), z podziałką różnicy ciśnienia plombowaną fabrycznie lakierem.
• Wspornik montażowy: stalowy, galwanizowany – umożliwia montaż na kanale lub ścianie.
• Przyłącza ciśnienia: dwa króćce P1 (wyższe ciśnienie) i P2 (niższe ciśnienie) na obudowie.
• Zestaw przyłączeniowy w komplecie (FK-PZ3):
  • 2 adaptery kanałowe,
  • 4 śruby mocujące,
  • przewód o średnicy 5/8 mm i długości 2 m.
• Wyposażenie dodatkowe (opcjonalne, zamawiane oddzielnie):
  • FK-PZ1: 2 króćce ze stali nierdzewnej z gumowym przepustem,
  • FK-PZ2: 2 króćce z aluminiową tuleją montażową i 4 śrubami.

Funkcje i działanie

Różnica ciśnienia między przyłączami P1 i P2 powoduje ugięcie membrany, która jest naprężona sprężyną. Przemieszczenie membrany jest przekształcane mechanicznie w ruch przełączającego styku elektrycznego.

• Precyzyjna nastawa: sygnalizator posiada podziałkę umożliwiającą dokładne ustawienie punktu przełączania w zakresie 50…500 Pa.
• Fabrycznie ustawiona histereza: histereza przełączania (XD) jest ustawiona przez producenta, zapewnia stabilną pracę bez drgań styków.
• Automatyczny reset: po spadku lub wzroście różnicy ciśnień poniżej/powyżej wartości zadanej kontakt przełącza się automatycznie (brak ręcznego resetu).
• Wysoka powtarzalność: dla zakresu obejmującego QBM81-5 powtarzalność punktu przełączania wynosi < ±5 Pa.
• Długotrwała stabilność: konstrukcja membrany i sprężyny gwarantuje utrzymanie ustawionych punktów przełączania przez długi czas eksploatacji.

Regulacja punktu przełączenia

• Wartość zadana różnicy ciśnień ustawiana jest pokrętłem umieszczonym pod pokrywą obudowy.
• Urządzenie jest fabrycznie kalibrowane w pozycji pionowej.
• Przy montażu w pozycji poziomej występuje przesunięcie punktu przełączania:
  • Obudową ku górze: rzeczywisty punkt przełączania ok. 11 Pa wyższy niż wskazuje skala.
  • Obudową ku dołowi: rzeczywisty punkt przełączania ok. 11 Pa niższy niż wskazuje skala.

Przykładowe zastosowania podłączeń

• Nadzorowanie filtra:
  • Przyłącze P1 (+): ciśnienie przed filtrem,
  • Przyłącze P2 (–): ciśnienie za filtrem.
• Nadzorowanie przepływu / stanu wentylatora:
  • Przyłącze P1 (+): ciśnienie za wentylatorem,
  • Przyłącze P2 (–): ciśnienie przed wentylatorem po stronie wlotowej lub ciśnienie atmosferyczne; dla wentylatora radialnego króciec umieścić w środku otworu wlotowego.

Montaż

• Miejsce montażu: bezpośrednio na kanale wentylacyjnym lub na ścianie, za pomocą dostarczonego wspornika montażowego.
• Pozycja montażu: dowolna; zalecana pionowa (najwyższa dokładność, zgodność ze skalą).
• Wpływ długości przewodów ciśnieniowych: mogą być dowolnej długości; dla długości > 2 m czas reakcji sygnalizatora zwiększa się.
• Ochrona przed kondensatem: sygnalizator montować powyżej punktów poboru ciśnienia, przewody prowadzić z niewielkim spadkiem w kierunku kanału, aby uniknąć gromadzenia kondensatu w urządzeniu.
• Urządzenie dostarczane jest z instrukcją montażu ułatwiającą prawidłowe zainstalowanie w kanale lub na ścianie.

Podłączenie elektryczne

• Przyłącza: 3 zaciski śrubowe wewnątrz obudowy (dostępne po zdjęciu pokrywy).
• Wprowadzenie przewodu: poprzez dławik kablowy Pg11 w obudowie.
• Konfiguracja styków:
  • zacisk 1: wspólny (np. faza),
  • styk w położeniu 1–2: niższe ciśnienie (Δp poniżej wartości zadanej),
  • styk w położeniu 1–3: wyższe ciśnienie (Δp powyżej wartości zadanej).
• Zabezpieczenie obwodu: brak wewnętrznego bezpiecznika – wymagane zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D (wg EN 60898).
• Maksymalne napięcie względem ziemi: 250 V AC.

Dane techniczne – QBM81-5

• Zakres nastawy różnicy ciśnień: 0,5…5 mbar (50…500 Pa, 0,2…2 inH₂O)
• Medium: powietrze i niekorozyjne gazy
• Rodzaj styku: styk przełączający, wielowarstwowy (SPDT)
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC, maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6)
• Powtarzalność punktu przełączania: < ±5 Pa (dla zakresu 50…2000 Pa)
• Histereza przełączania: fabrycznie nastawiona, z automatycznym resetem
• Trwałość mechaniczna: > 1 000 000 przełączeń
• Stopień ochrony: IP54 (obudowa)
• Temperatura otoczenia – praca: –30…+85 °C
• Temperatura otoczenia – składowanie: –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe)
• Przyłącze elektryczne: 3 zaciski śrubowe; doprowadzenie kabla przez dławik Pg11
• Materiał obudowy: poliwęglan wzmocniony włóknem szklanym
• Materiał pokrywy: poliwęglan
• Membrana: silikon o niskiej rozszerzalności, bez emisji
• Wspornik montażowy: blacha stalowa, galwanizowana
• Adaptery kanałowe: ABS
• Przewody w zestawie: PVC, miękkie (średnica 5/8 mm, długość 2 m)
• Waga (z opakowaniem i wspornikiem): ok. 0,19 kg

Podsumowanie

Siemens QBM81-5 to kompaktowy, niezawodny sygnalizator różnicy ciśnienia do powietrza i niekorozyjnych gazów, oferujący zakres 50…500 Pa idealny do nadzoru filtrów, przepływu powietrza i stanu wentylatorów w typowych instalacjach HVAC. Trwała konstrukcja membrany, fabrycznie ustawiona histereza, wysoka powtarzalność punktu przełączania, stopień ochrony IP54 oraz łatwy montaż na kanale lub ścianie czynią z QBM81-5 uniwersalne rozwiązanie do dwustanowej kontroli różnicy ciśnień w systemach wentylacji i klimatyzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QBM81-5 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz obowiązującymi przepisami lokalnymi.
• Uwaga: urządzenie pracuje z napięciem sieciowym. Po zdjęciu osłony ochronnej dotknięcie zacisków 1, 2 i 3 stwarza śmiertelne zagrożenie porażeniem elektrycznym.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Podłączenie elektryczne należy wykonywać wyłącznie zgodnie z dokumentacją montażową producenta. Urządzenie wyposażone jest w 3 zaciski śrubowe i dławik kablowy Pg11.
• Produkt jest przeznaczony wyłącznie do powietrza oraz gazów niekorozyjnych. Nie stosować do mediów agresywnych ani korozyjnych.
• Urządzenie należy montować na kanale wentylacyjnym lub na ścianie. Dopuszczalna jest dowolna pozycja montażu, jednak zalecana jest pozycja pionowa.
• Montaż w pozycji innej niż pionowa wpływa na punkt przełączania. Przy montażu poziomym: obudową ku górze punkt przełączania jest wyższy o 11 Pa niż na skali, a obudową ku dołowi niższy o 11 Pa niż na skali.
• Sygnalizator należy montować powyżej miejsc przyłączenia ciśnienia. Przewody pomiędzy miejscami przyłączenia ciśnienia i sygnalizatorem należy prowadzić z niewielkim spadkiem, aby zapobiec gromadzeniu się kondensatu.
• Przewody przyłączeniowe mogą mieć dowolną długość, jednak przy długości powyżej 2 m zwiększa się czas zadziałania sygnalizatora.
• Nie przekraczać parametrów elektrycznych styków: 24 V AC/DC, > 0,01 A lub 250 V AC, maks. 5 A rezystancyjnie / 3 A przy cos φ > 0,6; maksymalne napięcie względem ziemi 250 V AC.
• Dla modelu QBM81-5 zakres pracy wynosi 50...500 Pa. Nie przekraczać dopuszczalnego jednostronnego przeciążenia 5000 Pa.
• Produkt posiada stopień ochrony IP54. Warunki pracy: temperatura otoczenia od -30 do +85°C, wilgotność poniżej 90% r.h., bez kondensacji.
