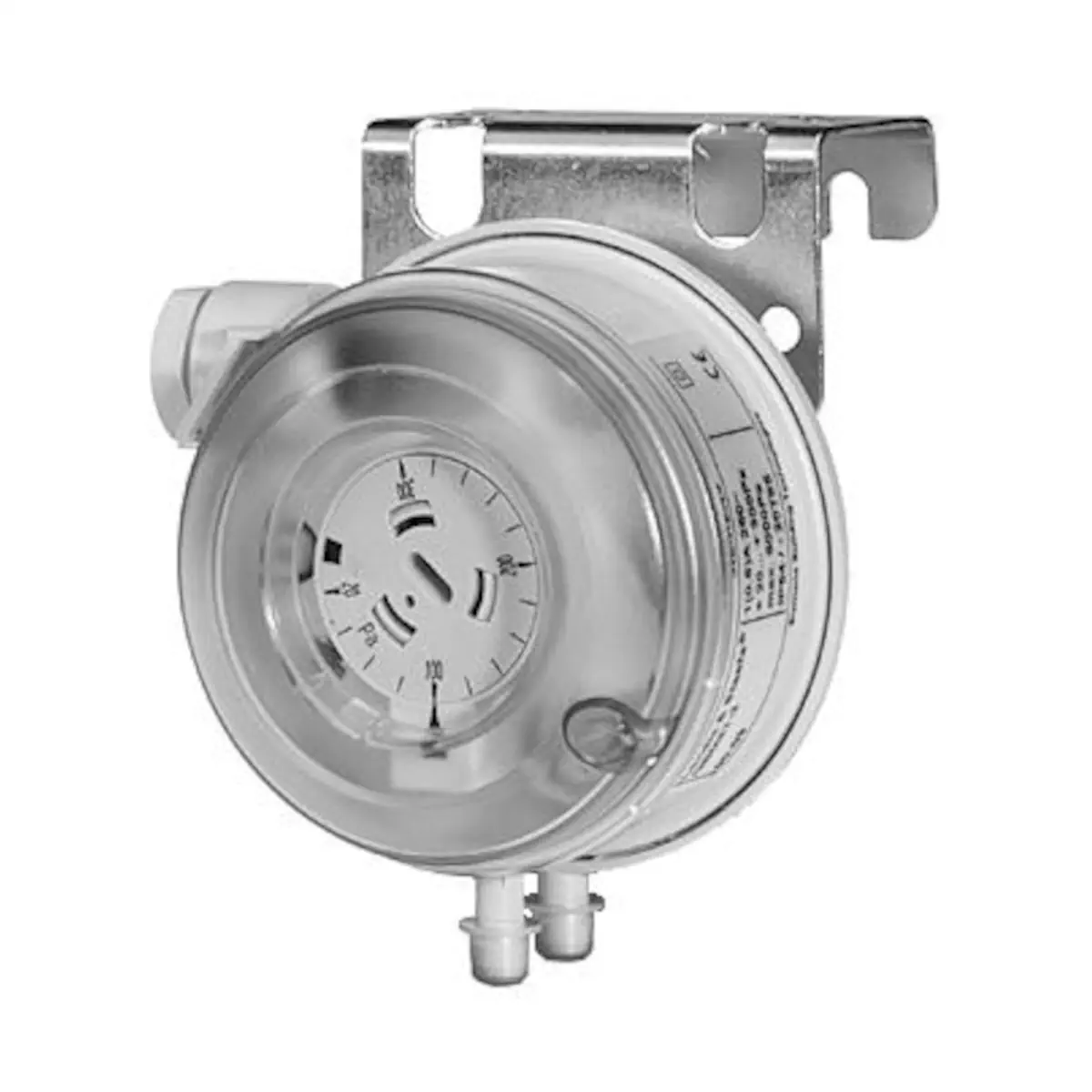

QBM81-10 Sygnalizator różnicy ciśnienia, zakres 100..1000 [Pa]

QBM81-10 to mechaniczny sygnalizator różnicy ciśnienia o zakresie nastawy 100…1000 Pa (1…10 mbar, 0,4…4 inH₂O), przeznaczony do monitorowania ciśnienia powietrza i niekorozyjnych gazów w instalacjach wentylacyjnych i klimatyzacyjnych. Umożliwia niezawodny nadzór filtrów powietrza, przepływu powietrza oraz stanu pasków wentylatorów, a dzięki kompaktowej obudowie IP54, precyzyjnej skali nastawczej i stabilnej membranie silikonowej zapewnia długotrwałą, powtarzalną pracę w wymagających aplikacjach.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM81-10
• Typ urządzenia: mechaniczny sygnalizator (przełącznik) różnicy ciśnienia z membraną
• Medium: powietrze i niekorozyjne gazy
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne – nadzór różnicy ciśnienia, podciśnienia i nadciśnienia, monitorowanie filtrów powietrza i przepływu oraz wykrywanie zerwania pasków klinowych wentylatorów; stosowanie także w pomieszczeniach sanitarnych, kuchniach itp.
• Zakres nastawy różnicy ciśnienia: 1…10 mbar / 100…1000 Pa / 0,4…4 inH₂O
• Rodzaj styku: 1 styk przełączający, wielowarstwowy (SPDT)
• Obciążalność styku: 24 V AC/DC, > 0,01 A; 250 V AC maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6); maks. 250 V AC względem ziemi
• Histereza przełączania: fabrycznie nastawiona, z automatycznym resetem
• Trwałość elektryczna: > 1 000 000 przełączeń
• Powtarzalność pomiaru (dla zakresu 50…2000 Pa): < ±5 Pa
• Stopień ochrony obudowy: IP54 wg EN 60529
• Pozycja montażu: dowolna (zalecana pionowa; przy montażu poziomym obowiązują korekty punktu przełączenia)
• Zakres temperatur otoczenia (praca): –30…+85 °C
• Zakres temperatur otoczenia (składowanie): –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe ciśnienie)
• Przyłącza elektryczne: 3 zaciski śrubowe, doprowadzenie kabla przez dławik Pg11
• Materiał obudowy: poliwęglan wzmocniony włóknem szklanym (korpus), poliwęglan (pokrywa)
• Membrana: silikon o niskiej rozszerzalności, bez emisji
• Wspornik montażowy: blacha stalowa, galwanizowana
• Adaptery kanałowe: tworzywo ABS
• Przewody przyłączeniowe (w zestawie): PVC, miękkie – wąż o średnicy 5/8 mm i długości 2 m
• W komplecie z urządzeniem: wspornik montażowy, 2 adaptery kanałowe FK-PZ3, 4 śruby mocujące, przewód 2 m, instrukcja montażu
• Normy i zgodność: EN 61326-x (wymagania EMC), zastosowania w środowisku mieszkalnym, handlowym i przemysłowym; oznakowanie CE, zgodność EAC, aprobata DVGW wg DIN 1854
• Klasa spalania wg UL94: obudowa ciśnieniowa – V-0; pokrywa – HB; przewody z tworzywa sztucznego – V-2; adaptery kanałowe – HB
• Masa (z opakowaniem i wspornikiem): ok. 0,19 kg

Zastosowanie

QBM81-10 jest przeznaczony do nadzorowania różnicy ciśnienia, podciśnienia i nadciśnienia w instalacjach wentylacyjnych i klimatyzacyjnych, wszędzie tam, gdzie wymagane jest proste i niezawodne przełączanie przy zadanej wartości ciśnienia.

• Monitorowanie filtrów powietrza: wykrywanie wzrostu oporów przepływu (zapychania filtra) na podstawie różnicy ciśnienia przed i za filtrem.
• Nadzór przepływu powietrza w kanałach: kontrola, czy przepływ jest obecny i czy mieści się w wymaganym zakresie.
• Wykrywanie zerwania pasków klinowych wentylatorów: brak różnicy ciśnienia po stronie tłocznej/wlotowej wskazuje na zatrzymanie wentylatora.
• Kontrola ciśnienia w pomieszczeniach: nadzór nadciśnienia lub podciśnienia w pomieszczeniach sanitarnych, kuchennych itp.

Dzięki zakresowi 100…1000 Pa model QBM81-10 nadaje się do typowych kanałowych aplikacji HVAC, gdzie wymagane są średnie wartości różnicy ciśnienia.

Funkcje i działanie

Zasada pomiaru różnicy ciśnienia

Różnica ciśnienia doprowadzona do króćców przyłączeniowych (P1 – wyższe ciśnienie, P2 – niższe ciśnienie) powoduje ugięcie membrany naprężonej za pomocą sprężyny. Przemieszczenie membrany uruchamia mechanizm stykowy, który przełącza styk przy osiągnięciu ustawionego punktu przełączenia. Zastosowana membrana silikonowa o niskiej rozszerzalności zapewnia długotrwałą stabilność punktów przełączania.

Punkt przełączenia i histereza

• Urządzenie posiada skalę z podziałką różnicy ciśnienia, umożliwiającą precyzyjną nastawę górnego punktu przełączenia w całym zakresie 100…1000 Pa.
• Między załączeniem i wyłączeniem styków występuje histereza przełączania (XD), fabrycznie ustawiona, co zapobiega drganiom styków przy wartościach ciśnienia w pobliżu progu.
• Kasowanie (reset) sygnalizacji odbywa się automatycznie po powrocie różnicy ciśnienia poza obszar histerezy.

Styk sygnalizacyjny

• Wbudowany jest styk przełączający (1× SPDT) z trzema zaciskami: 1, 2 i 3.
• Zacisk 1: przyłącze wspólne (np. faza).
• Zacisk 2: położenie 1–2 odpowiada stanowi niższego ciśnienia (różnica ciśnienia poniżej nastawy).
• Zacisk 3: położenie 1–3 odpowiada stanowi wyższego ciśnienia (różnica ciśnienia powyżej nastawy).
• Styk może bezpośrednio sterować obciążeniem do 250 V AC (zgodnie z podaną obciążalnością) lub służyć jako sygnał wejściowy dla dalszych urządzeń sterujących.

Skala i nastawa

• Pod przezroczystą pokrywą znajduje się podziałka różnicy ciśnienia, zaplombowana fabrycznie lakierem, oraz pokrętło nastawcze wartości zadanej.
• Wartość zadana (górny punkt przełączenia) ustawiana jest ręcznie za pomocą pokrętła, zgodnie z żądaną wartością na skali.
• Fabryczna kalibracja wykonana jest dla pozycji pionowej obudowy.

Budowa i wyposażenie

• Korpus i pokrywa: obudowa ciśnieniowa z poliwęglanu wzmocnionego włóknem szklanym, pokrywa z poliwęglanu – odporne, lekkie i trwałe materiały.
• Membrana: silikon o niskiej rozszerzalności, zapewniający stabilne i powtarzalne punkty przełączenia.
• Wspornik montażowy: blacha stalowa galwanizowana, umożliwiająca wygodny montaż na ścianie lub kanale.
• Przyłącza ciśnienia: króćce ∅6,2 mm z opisem P1 (wyższe ciśnienie) i P2 (niższe ciśnienie).
• Zestaw przyłączeniowy FK-PZ3 (w komplecie): 2 adaptery kanałowe, 4 śruby mocujące oraz przewód PCV o średnicy 5/8 mm i długości 2 m.
• Wyposażenie dodatkowe (opcjonalne, zamawiane oddzielnie):
• FK-PZ1: zestaw 2 króćców ze stali nierdzewnej z gumowym przepustem – do precyzyjnych pomiarów.
• FK-PZ2: zestaw 2 króćców z aluminiową tuleją montażową i 4 śrubami.

Montaż

• Sygnalizator QBM81-10 jest przystosowany do montażu na kanale wentylacyjnym lub na ścianie z użyciem dostarczonego wspornika.
• Pozycja montażowa: dopuszczalna jest każda pozycja, jednak zalecana jest pozycja pionowa obudowy.
• Urządzenie należy montować powyżej miejsc przyłączenia ciśnienia, aby zapobiec gromadzeniu się kondensatu w obudowie.
• Przewody pomiędzy punktami poboru ciśnienia a sygnalizatorem należy prowadzić z niewielkim spadkiem, tak aby ewentualny kondensat spływał z dala od urządzenia.
• Przewody przyłączeniowe mogą być dowolnej długości, jednak przy długości > 2 m czas zadziałania sygnalizatora ulega zwiększeniu.

Uruchomienie i nastawa

• Po montażu należy zdjąć pokrywę i ustawić żądaną wartość różnicy ciśnienia za pomocą pokrętła nastawczego znajdującego się wewnątrz obudowy.
• Sygnalizator jest fabrycznie kalibrowany w pozycji pionowej.
• Przy montażu w pozycji poziomej należy uwzględnić wpływ orientacji obudowy na punkt przełączenia:
  • obudową ku górze: punkt przełączenia jest o 11 Pa wyższy niż wskazuje skala,
  • obudową ku dołowi: punkt przełączenia jest o 11 Pa niższy niż wskazuje skala.

Podłączenie elektryczne i zabezpieczenie

• Podłączenie odbywa się do 3 zacisków śrubowych wewnątrz obudowy:
  • zacisk 1 – wspólny (np. faza),
  • zacisk 2 – styk sygnalizujący niższe ciśnienie (położenie 1–2),
  • zacisk 3 – styk sygnalizujący wyższe ciśnienie (położenie 1–3).
• Przewód zasilający wprowadzany jest przez dławik kablowy Pg11.
• W urządzeniu nie ma wewnętrznego bezpiecznika – producent wymaga zastosowania zewnętrznego zabezpieczenia linii zasilającej:
  • bezpiecznik zwłoczny maks. 10 A lub
  • wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.

Dane techniczne – QBM81-10

• Zakres nastawy różnicy ciśnienia: 1…10 mbar / 100…1000 Pa / 0,4…4 inH₂O
• Dopuszczalne czynniki: powietrze i niekorozyjne gazy
• Powtarzalność (dla zakresu 50…2000 Pa): < ±5 Pa
• Rodzaj styku: styk przełączający, wielowarstwowy (1× SPDT)
• Obciążalność styków: 24 V AC/DC, > 0,01 A; 250 V AC maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6); maks. 250 V AC względem ziemi
• Histereza przełączania: fabrycznie ustawiona, z automatycznym resetem
• Trwałość elektryczna styków: > 1 000 000 przełączeń
• Stopień ochrony obudowy: IP54 wg EN 60529
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe ciśnienie)
• Przyłącza elektryczne: 3 zaciski śrubowe, doprowadzenie kabla przez dławik Pg11
• Zakres temperatur otoczenia (praca): –30…+85 °C
• Zakres temperatur otoczenia (składowanie): –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Materiał obudowy: poliwęglan wzmocniony włóknem szklanym (korpus) / poliwęglan (pokrywa)
• Membrana: silikon (niska rozszerzalność, bez emisji)
• Wspornik montażowy: blacha stalowa, galwanizowana
• Adaptery kanałowe: ABS
• Przewody: PVC, miękkie (przewód 5/8 mm, 2 m w zestawie)
• Standard produktu: EN 61326-x – wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach (wymagania ogólne EMC)
• Środowisko zastosowania (EMC): środowisko mieszkalne, handlowe i przemysłowe
• Oznakowanie i certyfikaty: CE, EAC, aprobata DVGW wg DIN 1854
• Klasa spalania wg UL94: obudowa ciśnieniowa – V-0; pokrywa – HB; przewody z tworzywa sztucznego – V-2; adaptery kanałowe – HB
• Masa (z opakowaniem i wspornikiem montażowym): ok. 0,19 kg

Podsumowanie

Siemens QBM81-10 to kompaktowy, niezawodny sygnalizator różnicy ciśnienia 100…1000 Pa z mechanicznym stykiem przełączającym, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych. Fabrycznie ustawiona histereza, precyzyjna skala nastawy, membrana silikonowa o wysokiej stabilności oraz wytrzymały styk (> 1 000 000 przełączeń) w obudowie IP54 sprawiają, że jest to trwałe i proste w instalacji rozwiązanie do nadzoru filtrów powietrza, przepływu i ciśnienia w kanałach oraz pomieszczeniach sanitarnych czy kuchennych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QBM81-10 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie, nastawę i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do monitorowania różnicy ciśnienia powietrza i niekorozyjnych gazów. Nie stosować z mediami innymi niż dopuszczone przez producenta.
• Po zdjęciu osłony ochronnej dotknięcie zacisków 1, 2 i 3 stwarza śmiertelne zagrożenie porażenia prądem. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Podłączenia elektryczne należy wykonywać wyłącznie do przewidzianych zacisków śrubowych i zgodnie ze schematem producenta. Maksymalne napięcie względem ziemi wynosi 250 V AC.
• Urządzenie należy montować na kanale wentylacyjnym lub na ścianie. Dopuszczalna jest każda pozycja montażu, jednak zalecana jest pozycja pionowa.
• Montaż w pozycji innej niż pionowa wpływa na punkt przełączania. Przy montażu poziomym: obudową ku górze punkt przełączania jest wyższy o 11 Pa niż wskazanie skali, a obudową ku dołowi niższy o 11 Pa niż wskazanie skali.
• Urządzenie należy montować powyżej miejsc przyłączenia ciśnienia, a przewody ciśnieniowe prowadzić z niewielkim spadkiem, aby zapobiec gromadzeniu się kondensatu.
• Przewody przyłączeniowe mogą mieć dowolną długość, jednak przy długości powyżej 2 m zwiększa się czas zadziałania sygnalizatora.
• Nie przekraczać dopuszczalnych parametrów pracy urządzenia. Dla modelu QBM81-10 zakres pomiarowy wynosi 100…1000 Pa, a maksymalne przeciążenie jednostronne wynosi 5000 Pa.
• Urządzenie należy użytkować wyłącznie w warunkach określonych przez producenta: stopień ochrony IP54, wilgotność otoczenia poniżej 90% r.h. bez kondensacji, temperatura pracy od -30 do +85°C.
• Nie dopuszczać do zawilgocenia wnętrza urządzenia ani do pracy w warunkach powodujących kondensację.
