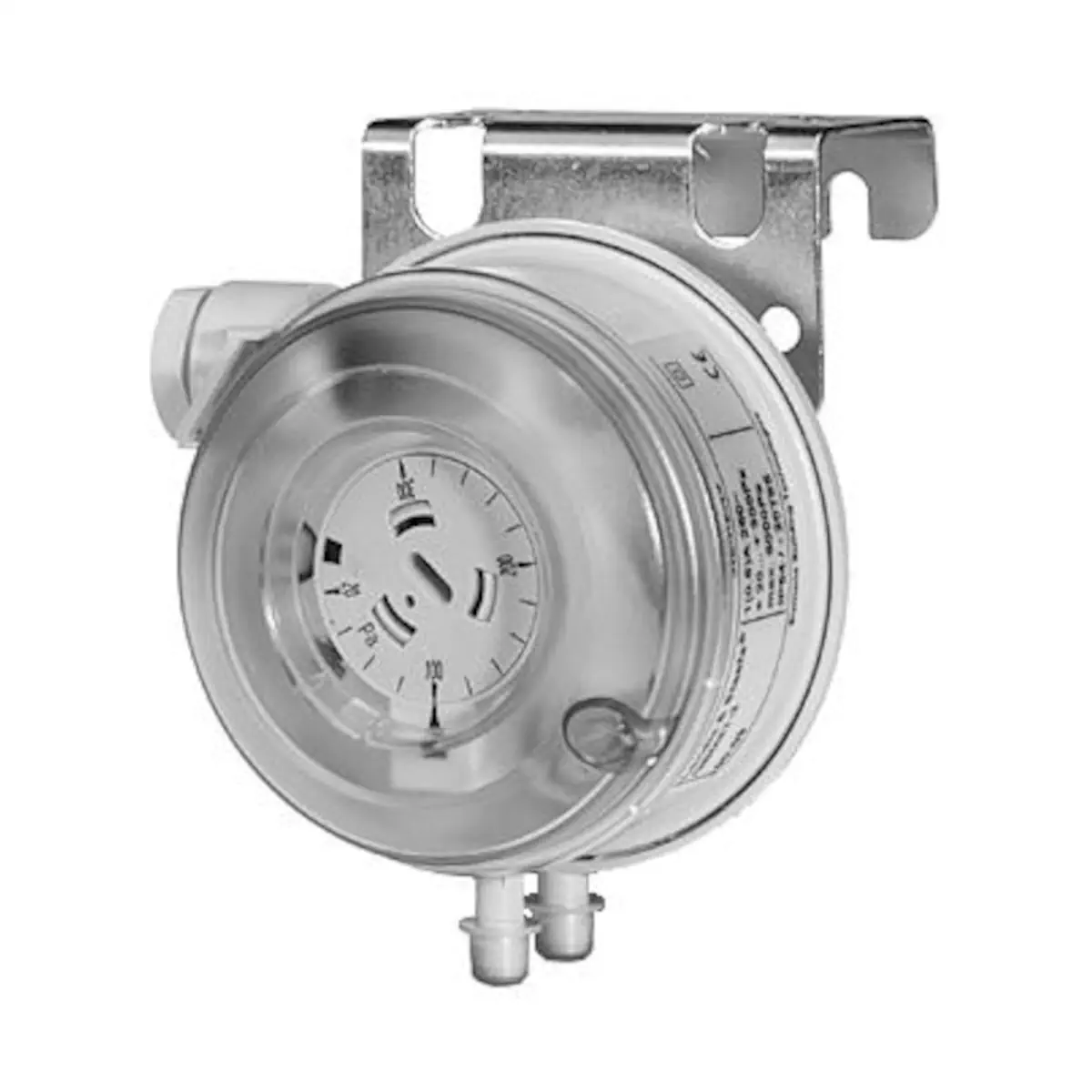

QBM81-20 Sygnalizator różnicy ciśnienia, zakres 500..2000 [Pa]

QBM81-20 to precyzyjny sygnalizator różnicy ciśnienia firmy Siemens, przeznaczony do monitorowania nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz niekorozyjnych gazów w instalacjach wentylacyjnych i klimatyzacyjnych. Oferuje zakres nastawy 500…2000 Pa (5…20 mbar, 2…8 inH₂O), prosty montaż na kanale lub ścianie oraz trwałość ponad 1 000 000 cykli przełączeń, co zapewnia długotrwałą i stabilną pracę w aplikacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM81-20
• Typ urządzenia: sygnalizator różnicy ciśnienia do powietrza i niekorozyjnych gazów
• Zakres nastawy różnicy ciśnienia: 5…20 mbar / 500…2000 Pa / 2…8 inH₂O
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne (HVAC)
• Typ styku: styk przełączający (SPDT), wielowarstwowy
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6)
• Maks. napięcie względem ziemi: 250 V AC
• Stopień ochrony obudowy: IP54 wg EN 60529
• Dokładna, powtarzalna nastawa: podziałka różnicy ciśnienia i pokrętło pod pokrywą, powtarzalność < ±5 Pa w zakresie 500…2000 Pa
• Histereza przełączania: fabrycznie nastawiona, z automatycznym resetem
• Trwałość mechaniczna: > 1 000 000 przełączeń
• Pozycja montażu: dowolna (zalecana pionowa), możliwość kompensacji wpływu pozycji na punkt przełączenia
• Medium: powietrze i niekorozyjne gazy
• Obudowa: poliwęglan wzmocniony włóknem szklanym, pokrywa z poliwęglanu
• Membrana: silikonowa – niska rozszerzalność, długotrwała stabilność punktów przełączania
• Montaż: na kanale wentylacyjnym lub na ścianie, ze wspornikiem stalowym
• Zakres dostawy: sygnalizator QBM81-20, wspornik montażowy, 2 adaptery kanałowe, 4 śruby, przewód przyłączeniowy o długości 2 m
• Masa (z opakowaniem i wspornikiem): ok. 0,19 kg

Zastosowanie

Sygnalizator różnicy ciśnienia QBM81-20 stosuje się w instalacjach wentylacyjnych i klimatyzacyjnych do:

• Nadzorowania różnicy ciśnienia, podciśnienia i nadciśnienia w kanałach powietrznych oraz pomieszczeniach.
• Monitorowania stanu filtrów powietrza – sygnalizacja zanieczyszczenia filtra na podstawie wzrostu spadku ciśnienia.
• Monitorowania przepływu powietrza – wykrywanie zaniku lub spadku przepływu.
• Wykrywania zerwania pasków klinowych wentylatorów na podstawie spadku różnicy ciśnień.
• Monitorowania ciśnienia w pomieszczeniach sanitarnych, kuchniach i podobnych strefach.

Przykładowe aplikacje

• Nadzorowanie filtra: króciec „+” do ciśnienia przed filtrem, króciec „−” do ciśnienia za filtrem. Wzrost różnicy ciśnień powyżej nastawy sygnalizuje zanieczyszczenie filtra.
• Nadzorowanie przepływu: króciec „+” do ciśnienia za wentylatorem, króciec „−” do ciśnienia przed wentylatorem (po stronie wlotowej) lub do ciśnienia atmosferycznego; w przypadku wentylatora radialnego punkt poboru ciśnienia umieszcza się w środku otworu wlotowego.

Funkcje i działanie

Różnica ciśnienia przyłożona do przyłączy sygnalizatora QBM81-20 powoduje ugięcie membrany naprężonej sprężyną. Zmiana położenia membrany przełącza wewnętrzny styk, a zastosowana konstrukcja zapewnia długotrwałą stabilność punktów przełączania.

• Podziałka i pokrętło nastawcze: na obudowie znajduje się podziałka różnicy ciśnienia, a pod pokrywą pokrętło do ustawiania żądanego punktu przełączenia.
• Punkt przełączenia (W): odpowiada ustawionej na skali wartości górnego punktu przełączania.
• Histereza przełączania (X_D): wartość histerezy jest fabrycznie ustawiona; sygnalizator po spadku różnicy ciśnień poniżej dolnego progu samoczynnie wraca do stanu wyjściowego (automatyczny reset).
• Powtarzalność: dla zakresu 500…2000 Pa powtarzalność punktu przełączenia wynosi < ±5 Pa.

Stan przełączenia styku

• Wewnętrzny styk jest typu przełączającego (SPDT) z trzema zaciskami oznaczonymi 1, 2, 3.
• Połączenie 1–2: sygnalizuje stan przy niższej różnicy ciśnień względem nastawy.
• Połączenie 1–3: sygnalizuje stan przy wyższej różnicy ciśnień względem nastawy.

Montaż i uruchomienie

Montaż mechaniczny

• Miejsce montażu: na kanale wentylacyjnym lub na ścianie, z wykorzystaniem dołączonego wspornika montażowego.
• Pozycja montażu: dopuszczalna jest każda pozycja, jednak zalecana jest pozycja pionowa.
• Sygnalizator należy montować powyżej punktów poboru ciśnienia, aby zapobiec gromadzeniu się kondensatu w urządzeniu.
• Przewody ciśnieniowe pomiędzy miejscami przyłączenia a sygnalizatorem powinny być prowadzone z niewielkim spadkiem w kierunku kanału.
• Długość przewodów przyłączeniowych może być dowolna, jednak długość > 2 m powoduje wydłużenie czasu reakcji sygnalizatora.

Wpływ pozycji montażu na punkt przełączenia

Sygnalizator jest fabrycznie kalibrowany w pozycji pionowej. W montażu poziomym:

• Obudową ku górze: rzeczywisty punkt przełączenia jest o ok. 11 Pa wyższy niż wskazuje skala.
• Obudową ku dołowi: rzeczywisty punkt przełączenia jest o ok. 11 Pa niższy niż wskazuje skala.

Uruchomienie i nastawa

• Ustawianie wartości zadanej: żądany punkt przełączenia ustawia się pokrętłem umieszczonym pod pokrywą sygnalizatora, korzystając z podziałki różnicy ciśnienia.
• Fabryczna kalibracja: wykonana w pozycji pionowej, z fabrycznie ustawioną histerezą przełączania.

Podłączenie elektryczne i pneumatyczne

Podłączenie elektryczne

• Przyłącza elektryczne: 3 zaciski śrubowe (1, 2, 3).
• Doprowadzenie kabla: z wykorzystaniem dławika kablowego Pg11.
• Wewnętrzny styk przełączający umożliwia wybór sygnalizacji stanu przy niższej lub wyższej różnicy ciśnień (połączenia 1–2 lub 1–3).
• Zewnętrzne zabezpieczenie: wymagane – bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.

Podłączenie ciśnienia

• Przyłącza ciśnienia: króćce o średnicy ok. 6,2 mm oznaczone jako P1 (wyższe ciśnienie, „+”) i P2 (niższe ciśnienie, „−”).
• Zakres dopuszczalnych czynników: powietrze i niekorozyjne gazy.
• Zakres dostawy: 2 adaptery kanałowe z króćcami, 4 śruby mocujące oraz przewód przyłączeniowy o długości 2 m.
• Wyposażenie dodatkowe (opcjonalne, zamawiane osobno):
  • FK-PZ1: zestaw 2 króćców ze stali nierdzewnej z gumowym przepustem.
  • FK-PZ2: zestaw 2 króćców z aluminiową tuleją montażową i 4 śrubami.

Dane techniczne – QBM81-20

• Zakres nastawy różnicy ciśnień: 5…20 mbar / 500…2000 Pa / 2…8 inH₂O
• Medium: powietrze i gazy niekorozyjne
• Rodzaj styku: styk przełączający (SPDT), wielowarstwowy
• Obciążalność styku: 24 V AC/DC > 0,01 A; 250 V AC maks. 5 A (obciążenie rezystancyjne) / 3 A (cos φ > 0,6)
• Maks. napięcie względem ziemi: 250 V AC
• Histereza przełączania: nastawiona fabrycznie, automatyczny reset
• Trwałość elektryczna / mechaniczna: > 1 000 000 przełączeń
• Powtarzalność punktu przełączenia: < ±5 Pa (dla zakresu 500…2000 Pa)
• Przyłącza ciśnienia: króćce ∅6,2 mm (P1 – wyższe ciśnienie, P2 – niższe ciśnienie)
• Pozycja montażu: dowolna (zalecana pionowa)
• Przyłącza elektryczne: 3 zaciski śrubowe
• Dławik kablowy: Pg11
• Temperatura otoczenia – praca: –30…+85 °C
• Temperatura otoczenia – składowanie: –40…+85 °C
• Wilgotność otoczenia: < 90% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Materiał obudowy: poliwęglan wzmocniony włóknem szklanym
• Materiał pokrywy: poliwęglan
• Membrana: silikon (niska rozszerzalność, brak emisji)
• Wspornik montażowy: blacha stalowa, galwanizowana
• Adaptery kanałowe: tworzywo ABS
• Przewody przyłączeniowe (w zestawie): PVC, miękkie
• Standard produktu: EN 61326-x (wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach – wymagania EMC)
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym i przemysłowym
• Zgodność EU (CE): wg dokumentu CA1T1552xx
• Zgodność EAC: Euroazjatycka zgodność
• Aprobata: DVGW wg DIN 1854
• Klasa palności (wg UL94): obudowa ciśnieniowa – V-0; pokrywa – HB; przewody z tworzywa sztucznego – V-2; adaptery kanałowe – HB
• Waga (z opakowaniem i wspornikiem): ok. 0,19 kg

Zakres dostawy i utylizacja

• W zestawie: sygnalizator różnicy ciśnienia QBM81-20, wspornik montażowy, 2 adaptery kanałowe, 4 śruby, przewód przyłączeniowy o długości 2 m.
• Utylizacja: urządzenie należy traktować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/EU – nie wolno utylizować go z odpadami komunalnymi; należy korzystać z odpowiednich kanałów zbiórki.
• Dokument środowiskowy: dostępna jest deklaracja środowiskowa produktu CA1E1552 opisująca m.in. konstrukcję pod kątem środowiskowym, skład materiałowy, opakowanie, wpływ na środowisko i utylizację.

Podsumowanie

Siemens QBM81-20 to niezawodny sygnalizator różnicy ciśnienia o zakresie 500…2000 Pa, przeznaczony do wymagających zastosowań w instalacjach wentylacyjnych i klimatyzacyjnych. Stabilna membrana silikonowa, fabrycznie ustawiona histereza, wysoka powtarzalność punktu przełączenia oraz trwałość przekraczająca 1 milion cykli zapewniają długą i bezpieczną eksploatację. Prosty montaż na kanale lub ścianie, komplet adapterów kanałowych w zestawie oraz szerokie możliwości regulacji sprawiają, że QBM81-20 jest praktycznym i precyzyjnym rozwiązaniem do monitorowania filtrów, przepływu powietrza oraz nad- i podciśnienia w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie, nastawę i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez wykwalifikowany personel.
• Urządzenie jest przeznaczone do monitorowania różnicy ciśnienia powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Dopuszczalne medium: powietrze oraz gazy niekorozyjne.
• Nie stosować urządzenia do mediów agresywnych, korozyjnych ani do cieczy.
• Uwaga: po zdjęciu osłony ochronnej dotknięcie zacisków 1, 2 i 3 stwarza śmiertelne zagrożenie porażeniem elektrycznym.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie i zabezpieczyć instalację przed przypadkowym załączeniem.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898.
• Nie przekraczać dopuszczalnych parametrów elektrycznych styków: 24 V AC/DC, > 0,01 A lub 250 V AC, maks. 5 A rezystancyjnie / 3 A przy cos φ > 0,6; maksymalne napięcie względem ziemi: 250 V AC.
• Sygnalizator należy montować na kanale wentylacyjnym lub na ścianie, zgodnie z instrukcją producenta. Dopuszczalna jest każda pozycja montażu, jednak zalecana jest pozycja pionowa.
• Urządzenie jest fabrycznie kalibrowane w pozycji pionowej. Montaż w pozycji poziomej wpływa na punkt przełączania: obudową ku górze punkt przełączania jest wyższy o 11 Pa, a obudową ku dołowi niższy o 11 Pa względem wskazania skali.
• Sygnalizator należy montować powyżej miejsc przyłączenia ciśnienia, a przewody pomiędzy punktami pomiarowymi i urządzeniem prowadzić z niewielkim spadkiem, aby zapobiec gromadzeniu się kondensatu.
• Przewody przyłączeniowe mogą mieć dowolną długość, jednak przy długości powyżej 2 m zwiększa się czas zadziałania sygnalizatora.
• Podłączenia ciśnieniowe należy wykonać prawidłowo: P1 do wyższego ciśnienia, P2 do niższego ciśnienia. Nieprawidłowe podłączenie może powodować błędne działanie urządzenia.
• Stopień ochrony obudowy: IP54. Urządzenie należy użytkować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Dopuszczalne warunki otoczenia podczas pracy: od -30 do +85°C, wilgotność poniżej 90% r.h., bez kondensacji. Temperatura składowania: od -40 do +85°C.
• Produkt QBM81-20 jest przeznaczony do zakresu ciśnienia 500...2000 Pa. Stosowanie poza zakresem określonym przez producenta może skutkować nieprawidłową pracą lub uszkodzeniem urządzenia.
