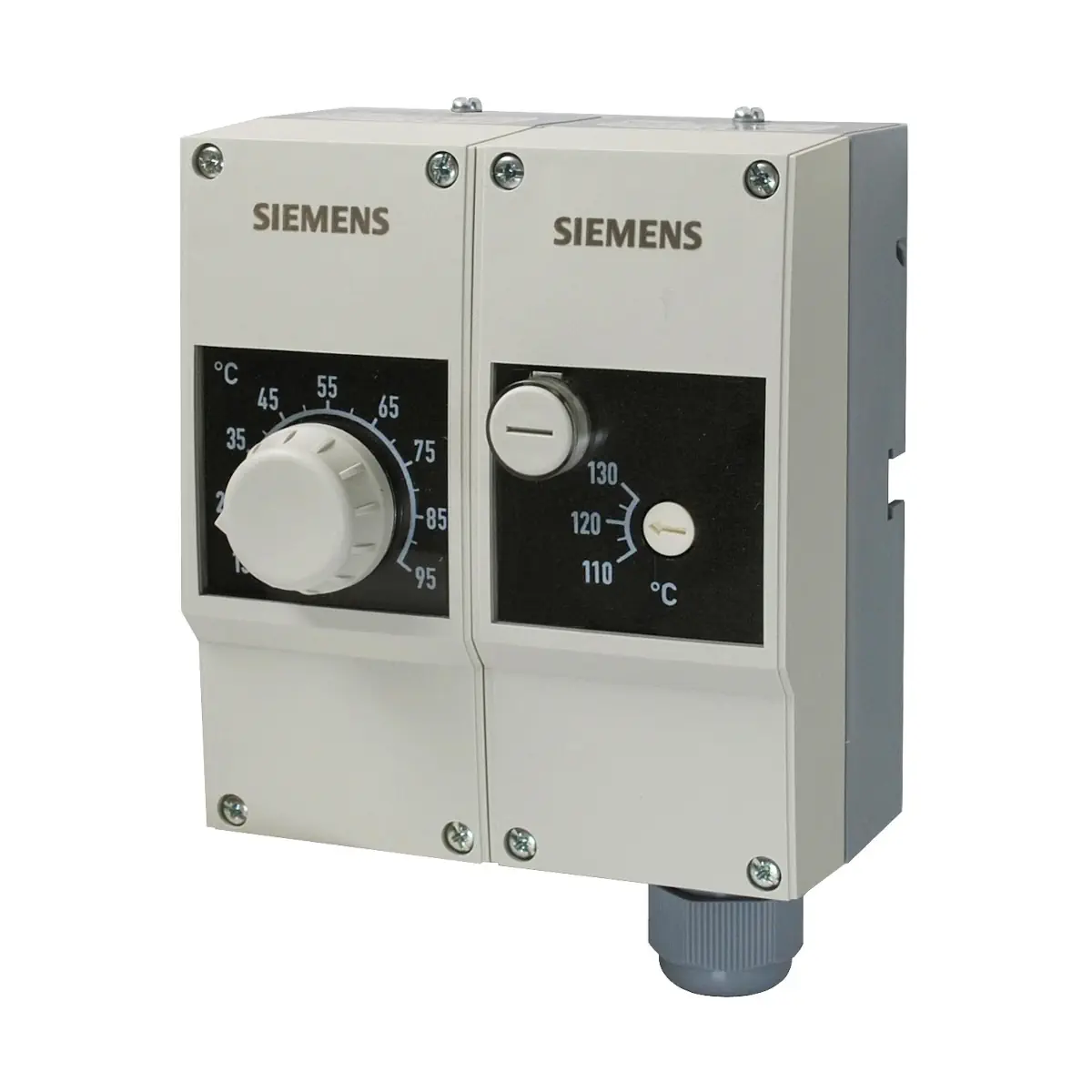

RAZ-ST.030FP-J Termostat podwójny regulacyjny i bezpieczeństwa, (TR) 15..95 [°C] / (STB) 110 [°C], kapilara 700 [mm], osłona 100 [mm]

RAZ-ST.030FP-J to elektromechaniczny, podwójny termostat regulacyjny / termostat bezpieczeństwa firmy Siemens, łączący w jednej obudowie 2‑stawny termostat regulacyjny (TR) z zakresem 15…95 °C oraz niezależny termostat bezpieczeństwa (STB) ze stałą temperaturą wyłączenia 110 °C. Urządzenie wyposażone jest w dwa oddzielne czujniki kapilarne, może być montowane w dołączonej podwójnej osłonie ochronnej ALT‑DB100J lub na ścianie i jest przeznaczone do źródeł ciepła oraz ogólnych zastosowań w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: RAZ-ST.030FP-J
• Typ urządzenia: podwójny termostat elektromechaniczny – termostat regulacyjny (TR) + termostat bezpieczeństwa (STB)
• Rodzaj regulacji: 2-stawna (załącz/wyłącz) dla TR i STB
• Zakres nastaw TR: 15…95 °C, pokrętło nastawcze na zewnątrz obudowy
• Temperatura bezpieczeństwa STB: 110 °C (stała nastawa, fabrycznie ustawiona)
• Elementy pomiarowe: 2 oddzielne czujniki kapilarne (TR i STB) z elementami pomiarowymi Ø 6,5 mm × 85 mm
• Długość kapilary: 700 mm, minimalny promień zgięcia kapilary 5 mm
• Mikroprzełączniki ze stykiem przełącznym dla TR i STB:
  • TR, styk 1–2: 0,1…16 (2,5) A, 24…250 V AC
  • TR, styk 1–4: 0,1…6 (2,5) A, 24…250 V AC
  • STB, styk 1–2: 0,1…16 (2,5) A, 24…250 V AC
  • STB, styk 1–4: 0,1…2 (0,4) A, 24…250 V AC (np. styk alarmowy)
• Termiczna histereza przełączania: TR ok. 6 K (w zależności od zakresu), STB maks. ±5 K
• Zaciski typu Push-in do szybkiego podłączania przewodów 0,75…2,5 mm²
• Dławik kablowy: M20 × 1,5 mm
• Stopień ochrony obudowy: IP40 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Medium regulowane: woda, olej, powietrze
• Warunki pracy: temperatura obudowy do 85 °C (T85), wilgotność otoczenia < 95% r.h. (bez kondensacji)
• Maks. temperatura kapilary: temperatura wyłączenia STB + 25 K, dla tego modelu do ok. 135 °C
• Trwałość mechanizmu (przy obciążeniu znamionowym): TR min. 250 000 cykli, STB min. 300 000 cykli; B10d = 250 000
• Materiał obudowy: tworzywo sztuczne (podstawa mechanizmu przełączającego)
• Materiał kapilar i elementów pomiarowych: miedź
• Membrany: stal nierdzewna
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa zestawu standardowego: ok. 0,53 kg

Zastosowanie

RAZ-ST.030FP-J przeznaczony jest do nadzoru i regulacji temperatury w instalacjach, w których wymagane jest jednoczesne:

• utrzymywanie temperatury roboczej za pomocą 2-stawnego termostatu regulacyjnego (TR),
• niezależne, bezpieczne wyłączenie instalacji przy przekroczeniu temperatury granicznej 110 °C poprzez termostat bezpieczeństwa (STB) z ręcznym resetem.

Typowe zastosowania:

• Źródła ciepła (np. wymienniki, podgrzewacze, inne urządzenia grzewcze)
• Ogólne zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)

Działanie

Termostat regulacyjny (TR)

• Czujnik TR jest wykonany w postaci kapilary umieszczanej w osłonie ochronnej.
• Zakres nastaw 15…95 °C ustawiany jest z zewnątrz pokrętłem na pokrywie obudowy.
• Przy wzroście temperatury, po osiągnięciu zadanej wartości, styk 1–2 przełącza się na 1–4.
• Po spadku temperatury o wartość histerezy (ok. 6 K) styk powraca do położenia 1–2.
• Wpływ temperatury otoczenia na punkt przełączenia TR wynosi ok. -0,18 °C/°C, a mechanizm wyposażony jest w kompensację temperatury otoczenia.

Termostat bezpieczeństwa (STB)

• STB posiada własną, niezależną kapilarę i element pomiarowy umieszczany w tej samej osłonie ochronnej.
• Temperatura bezpieczeństwa (wyłączenia) jest fabrycznie ustawiona na 110 °C (stała nastawa); wartość można skontrolować przez okienko w obudowie.
• Przy wzroście temperatury do 110 °C styk 1–2 przełącza się na 1–4 i pozostaje zablokowany w tym położeniu.
• Po spadku temperatury o wartość histerezy (maks. ±5 K) konieczne jest ręczne odblokowanie STB – za pomocą przycisku znajdującego się pod gwintowaną osłoną na pokrywie.
• Styk 1–4 STB (0,1…2 (0,4) A) może być używany np. jako styk alarmowy.

Funkcje bezpieczeństwa

• Niezależny termostat bezpieczeństwa (STB) o stałej temperaturze zadziałania 110 °C z ręcznym resetem po zadziałaniu.
• Funkcja uszkodzenia kapilary: w przypadku wycieku płynu rozszerzalnościowego z kapilary STB spada ciśnienie w membranie, co powoduje rozwarcie styku 1–2 i przejście układu w stan bezpieczny.
• Kompensacja temperatury otoczenia dla mechanizmu przełączającego i kapilary STB – stabilniejsze punkty zadziałania.
• Podwójny element pomiarowy (oddzielne czujniki TR i STB) zwiększa niezależność funkcji regulacyjnej i bezpieczeństwa.
• Klasa bezpieczeństwa I i stopień ochrony IP40 wg EN 60730 / EN 60529.
• Zgodność z normą DIN EN 14597 (TR1181, STB1184) – termostaty regulacyjne i bezpieczeństwa dla instalacji grzewczych.

Montaż

• Dwie możliwości montażu:
  • na rurze – z wykorzystaniem dołączonej podwójnej osłony ochronnej ALT‑DB100J,
  • na ścianie – z elementami pomiarowymi umieszczonymi w osłonie.
• Podstawa termostatu wykonana z wzmocnionego tworzywa PA jest przystosowana zarówno do montażu na osłonie zanurzeniowej, jak i do montażu ściennego.
• Montaż na osłonie:
  • zamontować osłonę ochronną w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • umieścić oba czujniki kapilarne (TR i STB) w osłonie ochronnej,
  • nałożyć podstawę termostatu na osłonę i unieruchomić ją śrubą mocującą.
• Montaż na ścianie:
  • wybić otwory montażowe w podstawie obudowy,
  • wyciągnąć kapilary na wymaganą długość,
  • umieścić elementy pomiarowe w osłonie ochronnej i zabezpieczyć je spinką montażową,
  • przykręcić obudowę termostatu do ściany.
• Należy zapewnić wystarczającą przestrzeń nad termostatem, aby umożliwić odczyt i zmianę nastawy, a w razie potrzeby wymianę urządzenia.

Podłączenie elektryczne

• Zaciski przyłączeniowe: zaciski wtykowe typu Push-in do przewodów o przekroju 0,75…2,5 mm² (przystosowane do przewodów z zakończeniami, np. tulejkami).
• Dławik kablowy: M20 × 1,5 mm, w zestawie.
• Napięcie na stykach: 24…250 V AC, maksymalnie 250 V AC.
• Zabezpieczenie zewnętrzne: bezpiecznik 16 A.
• Logika styków:
  • TR/STB – styk 1–2 zwarty: temperatura poniżej nastawy (stan normalny),
  • TR/STB – styk 1–4 zwarty: temperatura przekroczyła nastawę (zadziałanie funkcji).
• Okablowanie powinno być wykonane wyłącznie przez wykwalifikowanego instalatora; użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeń oraz obowiązującymi przepisami.
• Uziemienie ochronne musi być wykonane zgodnie z odpowiednimi normami.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia.

Dane techniczne

• Zakres nastaw termostatu regulacyjnego TR: 15…95 °C (pokrętło na obudowie)
• Temperatura wyłączenia termostatu bezpieczeństwa STB: 110 °C (stała nastawa)
• Termiczna histereza przełączania:
  • TR: ok. 6 K (w zależności od zakresu),
  • STB (stała nastawa): maks. ±5 K.
• Obciążalność styków TR (24…250 V AC):
  • styk 1–2: 0,1…16 (2,5) A,
  • styk 1–4: 0,1…6 (2,5) A.
• Obciążalność styków STB (24…250 V AC):
  • styk 1–2: 0,1…16 (2,5) A,
  • styk 1–4: 0,1…2 (0,4) A (np. styk alarmowy).
• Trwałość mechanizmu (przy obciążeniu znamionowym):
  • TR: min. 250 000 cykli przełączeń,
  • STB: min. 300 000 cykli przełączeń,
  • B10d: 250 000 (wg DIN EN ISO 13849‑1).
• Standardy produktu: EN 60730-x, DIN EN 14597 (TR1181, STB1184)
• Odporność na zakłócenia radiowe: N ≤ 5 wg EN 55014
• Warunki pracy (otoczenie):
  • klasa klimatyczna: 3K5 wg IEC 60721‑3‑3,
  • temperatura otoczenia obudowy: do 85 °C (T85),
  • wilgotność: < 95% r.h. (bez kondensacji),
  • maks. temperatura kapilary: maks. temperatura wyłączenia STB + 25 K (dla 110 °C ≈ 135 °C),
  • mechanizm: klasa 3M2 wg IEC 60721‑3‑3.
• Magazynowanie i transport:
  • klasa klimatyczna: 2K3 wg IEC 60721‑3‑2,
  • temperatura otoczenia: -25…+70 °C,
  • wilgotność: < 95% r.h.
• Temperatura podstawy: do 125 °C
• Stopień zanieczyszczeń: normalny wg EN 60730
• Odchyłka produkcyjna:
  • TR: ±3 °C,
  • STB: +0 / -6 °C.
• Dryft po upływie przewidywanej trwałości: < ±5% (TR i STB)
• Kalibracja: w temperaturze otoczenia 22 °C, zgodnie z DIN 14597
• Stała czasowa wg DIN 14597:
  • woda: < 45 s,
  • olej: < 60 s,
  • powietrze: < 120 s.
• Wymiary elementów pomiarowych (TR i STB – stała nastawa): Ø 6,5 mm × 85 mm
• Długość kapilary: 700 mm, minimalny promień gięcia 5 mm
• Materiał kapilar i elementów pomiarowych: miedź
• Materiał membran: stal nierdzewna
• Materiał podstawy mechanizmu przełączającego: tworzywo sztuczne

Wyposażenie w standardzie

• Podwójny termostat RAZ-ST.030FP-J
• Osłona ochronna podwójna ALT-DB100J:
  • długość: 100 mm,
  • materiał: mosiądz niklowany,
  • ciśnienie nominalne: PN10,
  • oznaczenie „J” – osłona pasuje wyłącznie do termostatów serii RAZ..
• Dławik kablowy: M20 × 1,5 mm
• Instrukcja montażu
• Osprzęt montażowy (m.in. spinka do mocowania elementów pomiarowych w osłonie)

Podsumowanie

Siemens RAZ-ST.030FP-J to kompletny, podwójny termostat regulacyjno‑bezpieczeństwa do zastosowań w instalacjach HVAC i źródłach ciepła, łączący 2‑stawny termostat regulacyjny 15…95 °C z niezależnym termostatem bezpieczeństwa o stałej temperaturze zadziałania 110 °C. Niezawodna elektromechaniczna konstrukcja, kompensacja temperatury otoczenia, funkcja bezpieczeństwa przy uszkodzeniu kapilary, szybkie zaciski Push‑in oraz dostarczana w komplecie podwójna osłona ochronna ALT‑DB100J sprawiają, że jest to gotowe do montażu rozwiązanie do precyzyjnej regulacji i bezpiecznego ograniczania temperatury w profesjonalnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania oznakowania CE. W dokumentacji wskazano zgodność z normami i standardami: EN 60730-1, EN 60730-2-9, EN 14597, DIN oraz ENEC i PED.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU oraz lokalnymi przepisami.
• Montaż, nastawę temperatury bezpieczeństwa, podłączenie elektryczne i uruchomienie może wykonywać wyłącznie wykwalifikowany personel / instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie elektryczne pracujące w zakresie 24...250 V AC. Przed otwarciem obudowy, podłączeniem, odłączeniem lub pracami montażowymi należy odłączyć termostat od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń oraz obowiązującymi przepisami. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych. Przewód ochronny należy wykonać zgodnie z obowiązującymi przepisami.
• Nie otwierać obudowy pod napięciem. Otwieranie obudowy i regulacje wewnętrzne wykonywać wyłącznie po odłączeniu zasilania.
• Termostat bezpieczeństwa STB dla modelu RAZ-ST.030FP-J ma stałą temperaturę wyłączenia 110 °C. Po zadziałaniu pozostaje zablokowany i może być odblokowany ręcznie dopiero po spadku temperatury o co najmniej 15 K poniżej temperatury zadziałania.
• Urządzenie posiada funkcję bezpieczeństwa: w przypadku uszkodzenia lub przebicia kapilary styk 1-2 rozwiera się. W takim stanie styk pozostaje rozwarty.
• Podczas montażu należy chronić kapilarę i element pomiarowy przed uszkodzeniem mechanicznym. Minimalny promień zgięcia kapilary wynosi 5 mm. Uszkodzenie kapilary może spowodować trwałe zadziałanie funkcji bezpieczeństwa.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej pokazanej w dokumentacji producenta. Montaż należy wykonywać w suchym i niezapylonym otoczeniu.
• Należy zapewnić minimalną wolną przestrzeń montażową X = 250 mm nad urządzeniem, niezbędną do odczytu nastaw, otwierania obudowy oraz demontażu lub montażu.
• Przy montażu na osłonie ochronnej należy prawidłowo zamontować osłonę w instalacji, umieścić czujnik kapilarny w osłonie i zabezpieczyć podstawę termostatu zgodnie z instrukcją producenta.
• Produkt przeznaczony jest do ogólnych zastosowań w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych oraz dla regulowanych czynników: woda, olej, powietrze. Nie stosować poza zakresem przewidzianym przez producenta.
• Stopień ochrony obudowy wynosi IP40. Urządzenie nie jest przeznaczone do narażenia na bezpośrednie działanie wody ani do pracy w warunkach przekraczających dopuszczalne parametry środowiskowe określone przez producenta.
