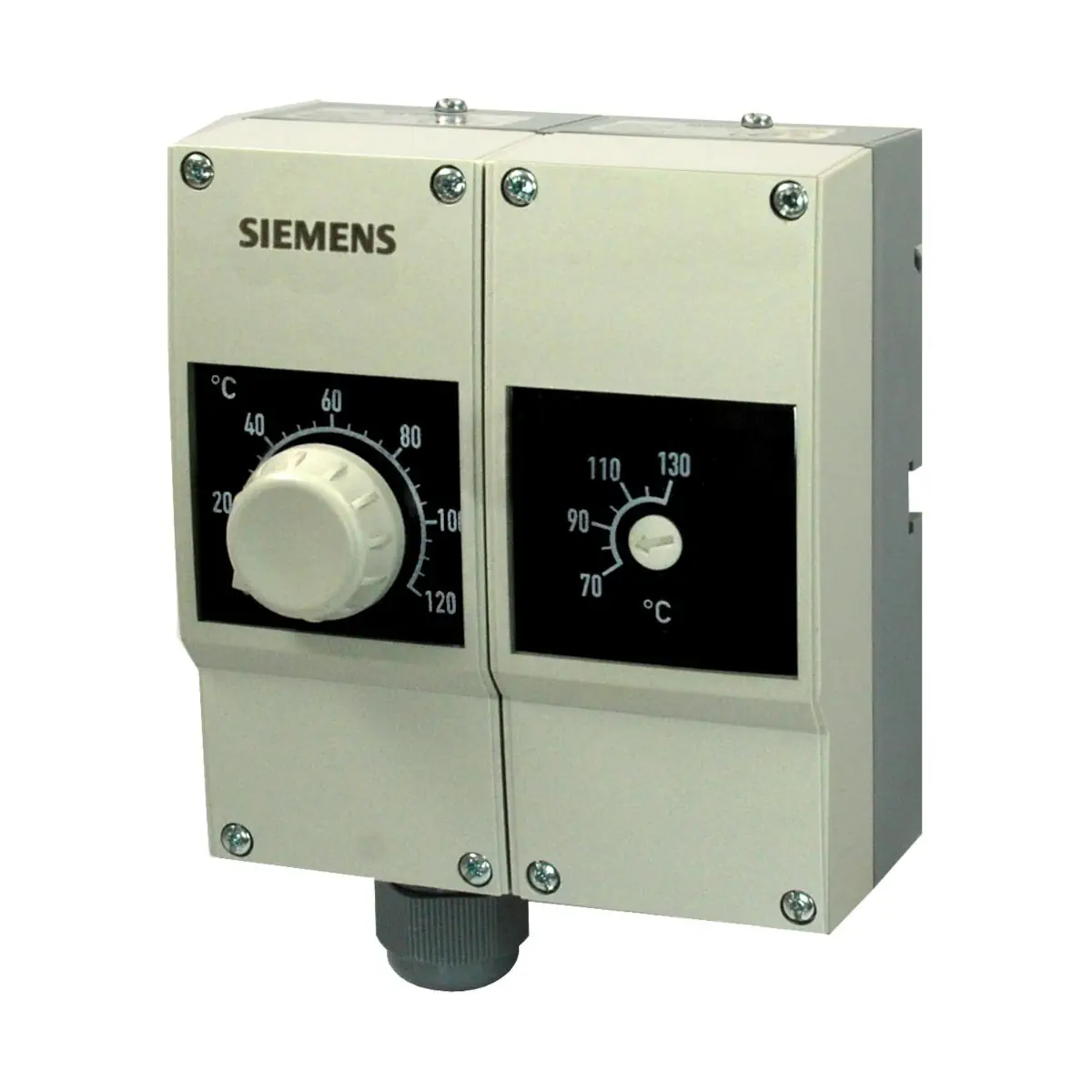

RAZ-TW.1200P-J Termostat podwójny regulacyjny i ograniczający, (TR) 40..120 [°C] / (TW) 40..120 [°C] kapilara 700 [mm], osłona 100 [mm]

RAZ-TW.1200P-J to elektromechaniczny podwójny termostat kapilarny (termomat regulacyjny TR + ogranicznik temperatury TW) do regulacji i ograniczania temperatury w zakresie 40…120 °C w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Każdy z termostatów jest 2‑stawny i wyposażony w mikroprzełącznik ze stykiem przełączającym, a dwa niezależne czujniki kapilarne współpracują ze standardowo dostarczaną podwójną osłoną ochronną ALT‑DB100J. Urządzenie posiada zaciski Push‑in do szybkiego podłączenia przewodów oraz umożliwia montaż w osłonie lub na ścianie.

Najważniejsze cechy

• Producent: Siemens
• Model: RAZ-TW.1200P-J
• Typ urządzenia: podwójny termostat elektromechaniczny z kapilarami (regulacyjny TR + ogranicznik temperatury TW)
• Zakres nastawy temperatury regulacyjnej TR: 40…120 °C (nastawa zewnętrzna, pokrętłem)
• Zakres nastawy temperatury wyłączenia TW: 40…120 °C (nastawa wewnętrzna, wkrętakiem)
• Charakterystyka przełączania: 2‑stawna (ON/OFF) z termiczną histerezą ok. 6 K (zależnie od zakresu)
• Elementy pomiarowe: 2 niezależne czujniki kapilarne (TR i TW), długość kapilar 700 mm
• Regulowane czynniki: woda, olej, powietrze
• Obciążalność styków (mikroprzełączniki TR i TW):
  • styk 1-2: 0,1…16 (2,5) A, 24…250 V AC
  • styk 1-4: 0,1…6 (2,5) A, 24…250 V AC
• Typ styków: przełączne (SPDT) dla obu termostatów (TR i TW)
• Trwałość przy nominalnym obciążeniu: TR ≥ 250 000 cykli, TW ≥ 100 000 cykli przełączeń
• Stopień ochrony obudowy: IP40 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Temperatura otoczenia obudowy (praca): do 80 °C (T80)
• Temperatura podstawy: maks. 125 °C
• Stała czasowa (DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Standardowy zakres dostawy: podwójna osłona ochronna ALT‑DB100J (długość 100 mm, mosiądz niklowany, PN10), dławik kablowy M20 × 1,5 mm, instrukcja montażu
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa zestawu standardowego: ok. 0,53 kg

Zastosowanie

Termostat RAZ-TW.1200P-J przeznaczony jest do regulacji i ograniczania temperatury w następujących obszarach:

• Źródła ciepła – np. kotły, wymienniki ciepła, zasobniki
• Ogólne zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)

Dzięki połączeniu dwóch niezależnych termostatów w jednej obudowie, urządzenie może równocześnie:

• regulować temperaturę medium (TR) w zadanym zakresie 40…120 °C,
• pełnić funkcję niezależnego ogranicznika maksymalnej temperatury (TW), zabezpieczającego instalację przed przegrzaniem.

Działanie

Termostat regulacyjny TR

• Nastawa temperatury dokonywana jest z zewnątrz obudowy za pomocą pokrętła umieszczonego na pokrywie.
• Po osiągnięciu nastawionej temperatury przy wzroście temperatury medium styk 1-2 przełącza się na styk 1-4.
• Po obniżeniu temperatury o wartość histerezy (~6 K) styk powraca z 1-4 na 1-2.

Termostat ograniczenia temperatury TW

• Temperatura wyłączenia ustawiana jest wewnątrz obudowy przy użyciu wkrętaka (regulacja przeznaczona dla wykwalifikowanego personelu).
• Po przekroczeniu ustawionej temperatury wyłączenia styk 1-2 przełącza się na styk 1-4.
• Po spadku temperatury o wartość histerezy (~6 K) styk powraca z 1-4 na 1-2.

Logika styków

• TR/TW – styk 1-2 zwarty: temperatura w normie (nastawa nie została przekroczona).
• TR/TW – styk 1-4 zwarty: przekroczona nastawa temperatury danego termostatu (sygnał przegrzania / osiągnięcia progu).

Budowa i materiały

• Obudowa: podstawa z wzmocnionego tworzywa PA, zaprojektowana do montażu w osłonie zanurzeniowej lub na ścianie.
• Pokrywa obudowy: tworzywo PA, z pokrętłem nastawczym temperatury TR i okienkiem kontrolnym do odczytu nastawy.
• Elementy pomiarowe: dwa oddzielne czujniki kapilarne (TR i TW) wykonane z miedzi.
• Membrany: stal nierdzewna.
• Wymiary elementów pomiarowych: Ø 6,5 mm × 85 mm oraz Ø 6,5 mm × 76 mm.
• Długość kapilar: 700 mm.
• Minimalny promień zgięcia kapilar: R_min = 5 mm.
• Osłona ochronna: podwójna osłona zanurzeniowa ALT‑DB100J, długość 100 mm, wykonana z mosiądzu niklowanego, PN10; zakończenie „J” pasuje wyłącznie do termostatów serii RAZ..
• Dławik kablowy: M20 × 1,5 mm (w komplecie).

Montaż

Model RAZ-TW.1200P-J umożliwia dwa sposoby instalacji:

• Montaż na osłonie ochronnej:
  • zamontować osłonę ALT‑DB100J w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • umieścić czujniki kapilarne w osłonie,
  • zamocować podstawę termostatu na osłonie i zabezpieczyć ją śrubą.
• Montaż na ścianie (z elementami pomiarowymi w osłonie):
  • wybić otwory montażowe w podstawie obudowy,
  • wyciągnąć kapilary na wymaganą długość,
  • wprowadzić elementy pomiarowe do osłony i zabezpieczyć je za pomocą spinki (wyposażenie montażowe),
  • przymocować obudowę termostatu do ściany.

• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby umożliwić regulację nastawy i ewentualną wymianę urządzenia.
• Podwójna osłona ochronna ALT‑DB..J z zakończeniem „J” jest kompatybilna wyłącznie z termostatami serii RAZ..
• Nastawę temperatury wyłączenia TW powinien wykonywać jedynie wykwalifikowany personel.

Podłączenie elektryczne i okablowanie

• Napięcie pracy styków: 24…250 V AC
• Prąd nominalny styków:
  • styk 1-2: 0,1…16 (2,5) A
  • styk 1-4: 0,1…6 (2,5) A
• Bezpiecznik zewnętrzny: 16 A
• Zaciski podłączeniowe: wtykowe zaciski typu Push‑in:
  • 6 × 0,75…2,5 mm²
  • 2 × 0,75…2,5 mm²
• Dławik kablowy: M20 × 1,5 mm, do wprowadzenia zewnętrznego elastycznego przewodu podłączeniowego ze złączem typu M (przewody z końcówkami, np. tulejkami)
• Uziemienie ochronne: wymagane, wykonać zgodnie z obowiązującymi przepisami
• Okablowanie może wykonywać wyłącznie uprawniony instalator; użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń oraz z obowiązującymi normami i przepisami.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia zasilającego.

Dane techniczne

• Zakres nastawy TR: 40…120 °C (z zewnątrz, pokrętłem)
• Zakres nastawy TW: 40…120 °C (wewnątrz, wkrętakiem)
• Termiczna histereza TR/TW: ok. 6 K (w zależności od zakresu)
• Maksymalna temperatura kapilary (RAZ‑TW.1200P‑J): +25 K
• Temperatura otoczenia obudowy (praca): klasa 3K5 wg IEC 60721‑3‑3, maks. 80 °C, wilgotność < 95 % r.h.
• Temperatura podstawy: maks. 125 °C
• Warunki pracy mechanizmu: klasa 3M2 wg IEC 60721‑3‑3
• Magazynowanie i transport: −25…+70 °C, wilgotność < 95 % r.h., klasa 2K3 wg IEC 60721‑3‑2
• Stopień zanieczyszczeń: 2 (normalny) wg EN 60730
• Wpływ temperatury otoczenia: ok. −0,18 °C/°C
• Odchyłka produkcyjna TR i TW: ±3 °C
• Dryft po upływie przewidywanej trwałości TR i TW: < ±5 %
• Kalibracja temperatury: 22 °C (mechanizm przełączający i kapilary) wg DIN 14597
• Stała czasowa (DIN EN 14597): woda < 45 s; olej < 60 s; powietrze < 120 s
• Standardy produktu: EN 60730‑x, DIN EN 14597
• Ochrona przed zakłóceniami fal radiowych: N ≤ 5 wg EN 55014

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny i utylizować zgodnie z Dyrektywą Europejską 2012/19/EU.
• Termostat nie może być utylizowany razem z odpadami komunalnymi.
• Urządzenie należy przekazać do odpowiednich punktów zbiórki lub kanałów utylizacji przewidzianych dla tego typu sprzętu.
• Należy przestrzegać wszystkich lokalnych i krajowych przepisów dotyczących gospodarowania odpadami elektrycznymi i elektronicznymi.

Podsumowanie

Siemens RAZ-TW.1200P-J to wytrzymały, podwójny termostat kapilarny do zastosowań w zakresie 40…120 °C, łączący w jednej obudowie precyzyjny termostat regulacyjny TR i niezależny ogranicznik temperatury TW. Wysoka obciążalność styków do 16 A, zgodność ze standardami EN 60730 i DIN EN 14597, szybkie zaciski Push‑in, podwójna osłona zanurzeniowa ALT‑DB100J oraz elastyczne możliwości montażu (w osłonie lub na ścianie) sprawiają, że jest to kompletne rozwiązanie do niezawodnej regulacji i zabezpieczania temperatury w źródłach ciepła oraz instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RAZ-TW.1200P-J posiada oznaczenie CE (zgodność z wymaganiami UE) oraz spełnia normy EN 60730-x i DIN EN 14597.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie elektryczne, uruchomienie oraz nastawa temperatury wyłączenia termostatu ograniczenia temperatury (TW) mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Urządzenie elektryczne niskonapięciowe, klasa bezpieczeństwa I. Przed otwarciem obudowy, montażem, podłączeniem lub serwisem należy bezwzględnie odłączyć termostat od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń i obowiązującymi przepisami. Użyte przewody muszą spełniać wymagania izolacyjne dla napięć sieciowych.
• Należy wykonać uziemienie ochronne zgodnie z obowiązującymi przepisami.
• Nie przekraczać parametrów elektrycznych urządzenia: napięcie nominalne 24...250 V AC, zewnętrzny bezpiecznik 16 A. Obciążalność styków: styk 1-2 do 16 (2,5) A, styk 1-4 do 6 (2,5) A.
• Urządzenie należy montować wyłącznie w suchym i niezapylonym otoczeniu. Stopień ochrony obudowy: IP40.
• Należy zapewnić minimum 250 mm wolnej przestrzeni nad urządzeniem, aby umożliwić bezpieczne ustawianie nastaw, otwieranie obudowy oraz demontaż lub montaż.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej w dokumentacji producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłowe działanie urządzenia.
• Przy montażu na osłonie ochronnej należy prawidłowo zamontować osłonę w instalacji, umieścić czujnik kapilarny w osłonie i zabezpieczyć podstawę termostatu śrubą. Osłona ochronna podwójna ALT-DB..J z zakończeniem „J” pasuje wyłącznie do termostatów RAZ..
• Przy montażu ściennym elementy pomiarowe kapilar należy umieścić w osłonie i zabezpieczyć za pomocą odpowiednich spinek montażowych.
• Nie uszkadzać kapilary i nie przekraczać minimalnego promienia jej zgięcia R = 5 mm. Uszkodzenie kapilary może spowodować awarię termostatu.
• Nie przekraczać dopuszczalnych warunków pracy: dla obudowy maks. temperatura otoczenia 80 °C, wilgotność względna poniżej 95% r.h., temperatura podstawy maks. 125 °C.
• Produkt przeznaczony jest do regulacji czynników takich jak woda, olej i powietrze. Stosowanie niezgodne z przeznaczeniem może prowadzić do nieprawidłowej pracy instalacji.
